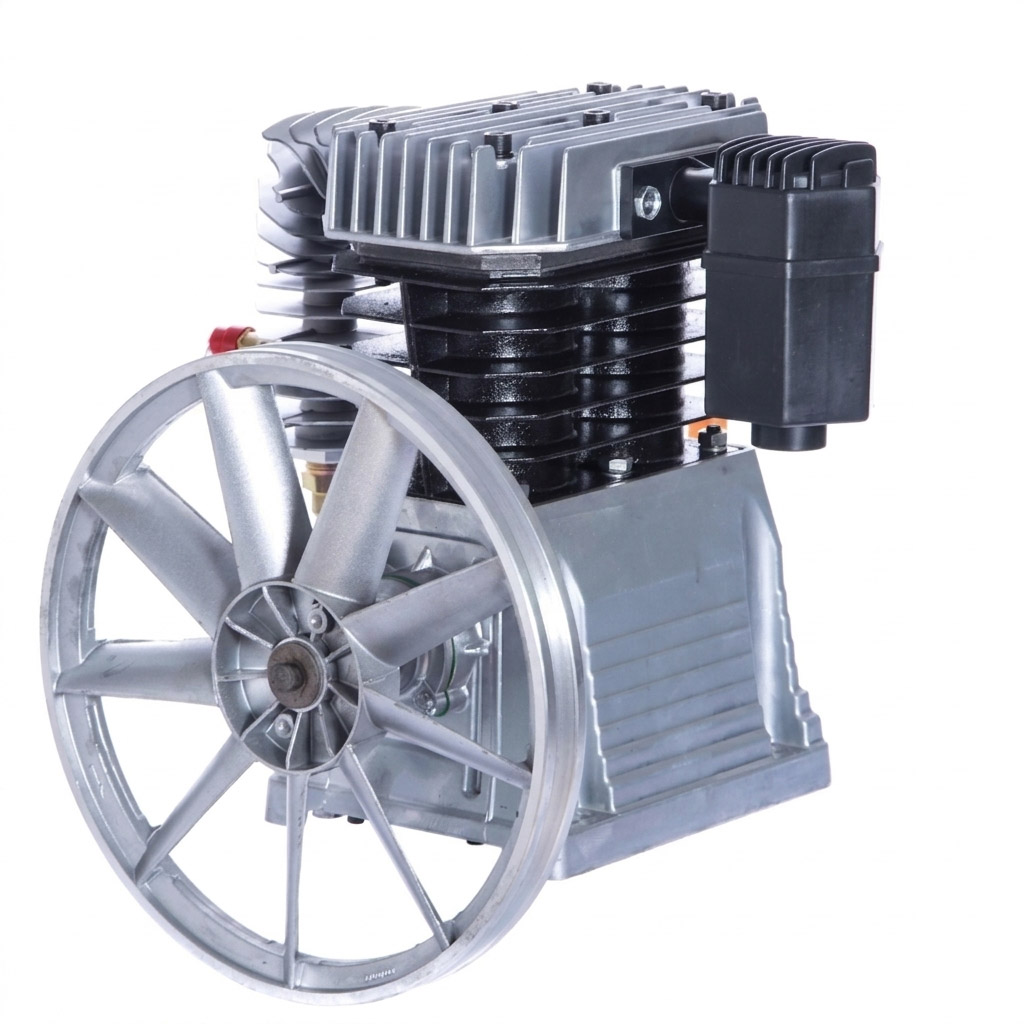

Поршневой блок 2090: Промышленный рядный агрегат (поршни 90 мм) в сборе

1. Назначение и принцип работы

Поршневой блок 2090 — это компрессорная головка (насос) рядного типа с двумя чугунными цилиндрами диаметром 90 мм. Блок одноступенчатый: воздух сжимается до рабочего давления 8 бар за один такт сжатия. Приводится ремнём (клиноременная передача) от электродвигателя; рекомендуемая мощность двигателя 4,0 кВт (5,5 л.с.).

Большой диаметр цилиндров (2 × Ø90 мм) даёт производительность по входу 600 л/мин при умеренной частоте вращения вала. Чем ниже обороты при том же расходе, тем меньше нагрев и износ трущихся пар, поэтому такие блоки выбирают для интенсивной эксплуатации. Смазка поршневой группы масляная, картер расположен в чугунном корпусе блока.

Блок применяется в составе поршневых компрессоров с ременным приводом, а также для замены изношенной головки на существующем ресивере 100–200 литров.

2. Технические характеристики

⚠️ Не подтверждено, уточните у менеджера, по шильдику или руководству: частота вращения вала или шкива; диаметр, число канавок шкива и профиль ремня; ход поршня; объём масла в картере; направление вращения; габариты и масса; диаметр и тип резьбы выходного патрубка; тип охлаждения (обычно воздушное, с оребрением); входит ли в поставку шкив, воздушный фильтр и другие элементы (в названии товара указано «в сборе», а в таблице комплектация «Блок»); срок гарантии и ресурс. Для ориентира: на странице родственного блока VA-2090 указаны 860–1200 об/мин, профиль ремня B, масло 2 л, габариты 470 × 390 × 470 мм и масса 31 кг, но тождественность этих блоков не подтверждена, поэтому для 2090 данные не приведены как факты. Заявления о соответствии стандартам ISO 9001 и директивам CE в карточку не включены: они не подтверждены документами для этого изделия.

3. Конструктивные особенности

Расшифровка обозначения:

Конструктивные решения:

1. Два цилиндра Ø90 мм — высокая производительность (600 л/мин) без разгона блока до предельных оборотов, ниже нагрев и износ.
2. Рядная компоновка — цилиндры стоят в один ряд, доступ к клапанным плитам и заливной горловине облегчён, замена масла и обслуживание проще.
3. Чугунный блок и картер увеличенного объёма — стабильное охлаждение и смазка трущихся пар при длительной работе.
4. Масляная смазка — штатное решение для блоков этого типа; требует контроля уровня и своевременной замены масла.

4. Рекомендации по монтажу

• Согласуйте привод. Диаметр шкивов двигателя и блока подбирайте так, чтобы вал блока вращался с паспортной частотой ⚠️ (по данным производителя). Не разгоняйте блок выше номинала: растёт нагрев, ускоряется износ.
• Двигатель. Рекомендуется 4,0 кВт (5,5 л.с.). Двигатель слабее рекомендованного будет перегружен.
• Ремни и шкивы. Шкивы должны стоять в одной плоскости, ремни нужно натянуть без перекоса. Проверяйте натяжение ремня каждые 100 часов работы (по данным карточки).
• Масло. Перед первым пуском залейте масло до отметки. По данным карточки, подходит компрессорное масло вязкостью ISO 100, первая замена — после 50 часов обкатки ⚠️ (подтвердить по руководству). Проверьте уровень масла после остановки.
• Фильтр. Установите воздушный фильтр на впуск; работа без фильтра быстро изнашивает цилиндры и клапанные плиты.
• Нагнетание. Горячий воздух из блока отводите по металлической трубке или шлангу, рассчитанному на высокую температуру; на линии должен быть обратный клапан. Запорную арматуру между блоком и предохранительным клапаном не ставьте.
• Давление. Реле давления и предохранительный клапан настройте не выше 8 бар.
• Резьба патрубка. Тип резьбы выходного патрубка ⚠️ (по данным производителя) определите до подключения. Если это BSPP (G, цилиндрическая), уплотняйте торцевой прокладкой без ФУМ-ленты; если BSPT (R, коническая) — резьба самоуплотняющаяся и герметизируется лентой ФУМ.
• Установка. Крепите блок или рамку компрессора на жёстком основании, при необходимости через виброопоры; обеспечьте приток воздуха для охлаждения.
• Первый пуск. Запустите без нагрузки, проверьте шум, нагрев и отсутствие течей масла и воздуха.

5. Аналоги и сравнение

Сверенных номеров аналогов нет, поэтому перечень кросс-референсов не приводится. При подборе блока на замену сверьте:

Сравнение с блоками на сайте (по данным их карточек):

2090 и VA-2090 имеют одинаковые основные параметры, но взаимозаменяемость по посадочным размерам и шкиву не подтверждена: сверяйте перед заменой.

6. Частые ошибки

1. Подбор только по диаметру цилиндров. Совпавшие 2 × Ø90 мм не гарантируют, что блок встанет на раму: у разных исполнений отличаются посадочные размеры, шкив и патрубки.
2. Неправильное передаточное число. Слишком маленький шкив на блоке или слишком большой на двигателе даёт завышенные обороты, перегрев и износ.
3. Двигатель слабее 4 кВт. Блок 600 л/мин перегружает слабый двигатель, срабатывает тепловая защита.
4. Неконтролируемое натяжение ремня. Ослабленный ремень проскальзывает и греется, перетянутый — перегружает подшипники вала.
5. Работа без воздушного фильтра или с забитым. Пыль быстро изнашивает цилиндры, поршневые кольца и клапанные плиты.
6. Пропуск первой замены масла после обкатки (50 часов). Приработочные частицы остаются в картере и ускоряют износ.
7. Настройка реле давления выше 8 бар. Блок рассчитан на 8 бар; завышенное давление ведёт к перегреву и перегрузке подшипников.

7. Область применения

• Профессиональная покраска: питание нескольких краскопультов одновременно без просадок давления.
• Пневматические линии на средних производствах: станки, приводы, пневмоинструмент.
• Пескоструйная очистка небольшими аппаратами ⚠️ (расход аппарата должен укладываться в 600 л/мин).
• Модернизация и ремонт: замена изношенного блока на компрессорах с ресиверами 100–200 литров.

8. Мнение эксперта

«Блок 2090 с двумя цилиндрами Ø90 мм выбирают, когда нужен запас производительности без разгона вала: при 8 бар он даёт 600 л/мин. Не поднимайте давление выше паспортных 8 бар, проверяйте натяжение ремня каждые 100 часов и не пропускайте первую замену масла после 50 часов обкатки. А перед заказом всегда сверяйте со старым блоком шкив, посадочные размеры и частоту вращения: именно здесь чаще всего возникают ошибки».

Виталий Болучевский, ведущий инженер Acvatron SRL, 18 лет опыта

9. FAQ

1. Какой двигатель нужен для блока 2090? Рекомендуемая мощность 4,0 кВт (5,5 л.с.). Привод ременной, клиноременная передача. Диаметр шкивов подбирайте так, чтобы вал блока вращался с паспортной частотой.

2. Подойдёт ли блок вместо моего изношенного? Подойдёт, если совпадают число и диаметр цилиндров, посадочные размеры, шкив и патрубки. Пришлите менеджеру фото старого блока, размеры и шильдик компрессора, мы проверим совместимость.

3. Какое масло и как часто менять? По данным карточки, рекомендуется компрессорное масло вязкостью ISO 100, первая замена — через 50 часов обкатки. Объём масла и дальнейший интервал уточните у менеджера или по руководству.

4. На какое давление рассчитан блок? Рабочее давление 8 бар. Реле давления и предохранительный клапан настраивайте не выше этого значения.

5. Чем удобна рядная компоновка? Цилиндры стоят в один ряд, поэтому легче добраться до клапанных плит и заливной горловины, проще менять масло и обслуживать блок.
