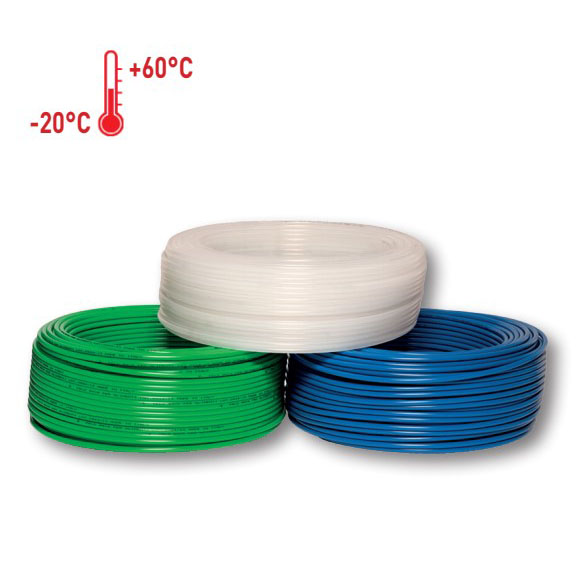

Полиэтиленовая калиброванная трубка PE46 (PELD)
PE46 — это высокоточная калиброванная трубка, изготовленная из полиэтилена низкой плотности (PELD), предназначенная для транспортировки жидкостей и газов в пищевой и технической сферах. Благодаря своей структуре, она сочетает в себе высокую ударную вязкость, превосходную гибкость и полную гигиеническую безопасность при контакте с продуктами питания.
Технический справочник по пневматическим трубкам
Сравнение материалов: PU · PA · PE · PTFE/PFA/FEP · PVC · Силикон | Давление в барах, температура в °C
| Материал | Раб. давление (+23°C, Ø6) | Температура | Гибкость | FDA | Топливо / масла | Кислоты | Щёлочи | UV-стойкость | Гидролиз | Цена |
|---|---|---|---|---|---|---|---|---|---|---|
| PU — Полиуретан | до 16 бар | −40 … +60 °C | Спец. марки | Средняя | Слабая | Средняя | Слабая | Слабая | Средняя | |
| PA12 — Полиамид | до 25 бар | −40 … +100 °C | Да (PA12) | Высокая | Средняя | Средняя | Хорошая | Хорошая | Средняя | |
| PE / LDPE | до 10 бар | −30 … +60 °C | Да (пищ. марки) | Слабая | Высокая | Высокая | Средняя | Отличная | Низкая | |
| PTFE / PFA / FEP | до 20 бар | −60 … +260 °C | FDA + USP VI | Универсальная | Все (кроме F₂) | Универсальная | Отличная | Отличная | Очень высокая | |
| PVC — ПВХ | до 12 бар | −10 … +60 °C | Спец. марки | Слабая | Средняя | Высокая | Слабая | Хорошая | Низкая | |
| Силикон (VMQ) | до 10 бар | −60 … +180 °C | FDA + USP VI | Слабая | Средняя | Средняя | Отличная | Отличная | Высокая |
Полиуретан (PU / PUR)
Максимальная гибкость · Отличная истираностойкость · Большой выбор цветов · Лёгкий вес · Малый радиус изгиба · Хорошее соотношение цена / качество
Гидролиз при влажности · Слабая UV-стойкость · Ограниченная химстойкость · Не для горячих сред (>60°C) · Набухание в сильных растворителях
Полиамид / Нейлон (PA6 · PA11 · PA12)
Высокое рабочее давление · Хорошая UV-стойкость · Устойчивость к топливам и маслам · FDA-совместимость PA12 · Широкий тем. диапазон
PA6 сильно впитывает влагу · Менее гибкий, чем PU · Требует точного монтажа фитингов · Чувствителен к конц. кислотам
Полиэтилен (PE / LDPE / HDPE)
Самая низкая цена · Химическая инертность к воде / кислотам / щелочам · Очень лёгкий · FDA-совместимость
Низкая тем. стойкость · Набухает в углеводородах · Невысокое давление (LDPE) · LDPE ползёт при нагрузке · UV-деградация без стабилизаторов
Тефлон: PTFE · PFA · FEP
Максимальная хим. инертность · Рабочие темп. до +260°C · Антиадгезионные свойства · FDA + USP Class VI · Нулевое влагопоглощение
Наивысшая стоимость · PTFE не сваривается · Жёсткий (ограниченная гибкость) · Очень тяжёлый · Нельзя применять с расплавами щелочных металлов
ПВХ — Поливинилхлорид
Низкая цена · Высокая прозрачность · Хорошая стойкость к щелочам и разб. кислотам · Широкая доступность
Хрупкость на морозе · UV-деградация · Не совместим с углеводородами · HCl при горении · Пластификаторы мигрируют со временем
Силикон (VMQ / MVQ)
FDA + USP Class VI · Автоклавируется · Широчайший тем. диапазон · UV/озон-стойкость · Биологически инертен · Гибкость сохраняется на морозе
Не совместим с углеводородами · Высокая стоимость · Низкая прочность на разрыв · Газопроницаем · Слабая стойкость к конц. кислотам
Технические характеристики PE46
|
Параметр
|
Значение
|
Стандарт / Метод
|
|---|---|---|
|
Внутренний диаметр (Ø INT)
|
4 мм
|
|
|
Внешний диаметр (Ø EST)
|
6 мм (калиброванный)
|
|
|
Материал
|
Полиэтилен низкой плотности (PELD)
|
|
|
Плотность
|
0,921 г/см³
|
|
|
Рабочее давление (при 23°C)
|
10 бар
|
|
|
Давление разрыва (при 23°C)
|
40 бар
|
|
|
Радиус изгиба (при 23°C)
|
40 мм
|
|
|
Диапазон температур
|
от -20°C до +60°C
|
|
|
Удлинение при разрыве
|
400%
|
Преимущества и сильные стороны
- Высокая ударная прочность и гибкость. В отличие от более жестких аналогов, PELD-структура трубки обеспечивает отличную эластичность, что существенно упрощает прокладку линий в ограниченном пространстве оборудования.
- Стойкость к «стресс-крекингу». Материал обладает низкой чувствительностью к образованию трещин под механическим напряжением, что гарантирует долговечность системы при эксплуатации.
- Экологическая нейтральность. Трубка полностью пригодна для вторичной переработки, что соответствует современным международным стандартам экологической ответственности.
- Химическая инертность. Изделие устойчиво к воздействию широкого спектра агрессивных сред, включая кислоты и щелочи, что делает его незаменимым при дозировании реагентов.
- Прецизионная калибровка. Строгое соблюдение допусков внешнего диаметра гарантирует идеальную герметичность при использовании с быстроразъемными (цанговыми) фитингами.
Сферы применения
- Пищевое производство: транспортировка питьевой воды, соков и напитков.
- Водоподготовка: использование в системах фильтрации и очистки воды.
- Промышленная пневматика: передача сжатого воздуха в низконапорных магистралях.
- Медицина и стоматология: линии подачи дистиллированной воды в специализированном оборудовании.
- Лабораторная техника: системы распределения химических реагентов.
«В индустрии компрессорного оборудования трубка PE46 ценится за её «честную» гибкость. Однако как инженер я напоминаю: полиэтилен чувствителен к чрезмерной механической деформации. Крайне важно не использовать фитинги, которые расширяют край трубки более чем на 15%, чтобы избежать проблем с текучестью материала (creep). Также всегда учитывайте температурную коррекцию: при нагреве до +60°C допустимое рабочее давление снижается до 40% от номинала (коэффициент 0,40)».
Соответствие стандартам и сертификация
- FDA 21 CFR 177.1520 (США) и Reg. UE n. 10/2011 (ЕС) — допуск к контакту с пищевыми продуктами.
- ISO 4120:2021 и DIN 6653-1:2018-09 — успешное прохождение сенсорных и органолептических тестов.
- M.O.C.A. — возможность предоставления сертификата соответствия для материалов, контактирующих с пищей.
- RoHS и REACH — отсутствие вредных веществ в составе полимера.
