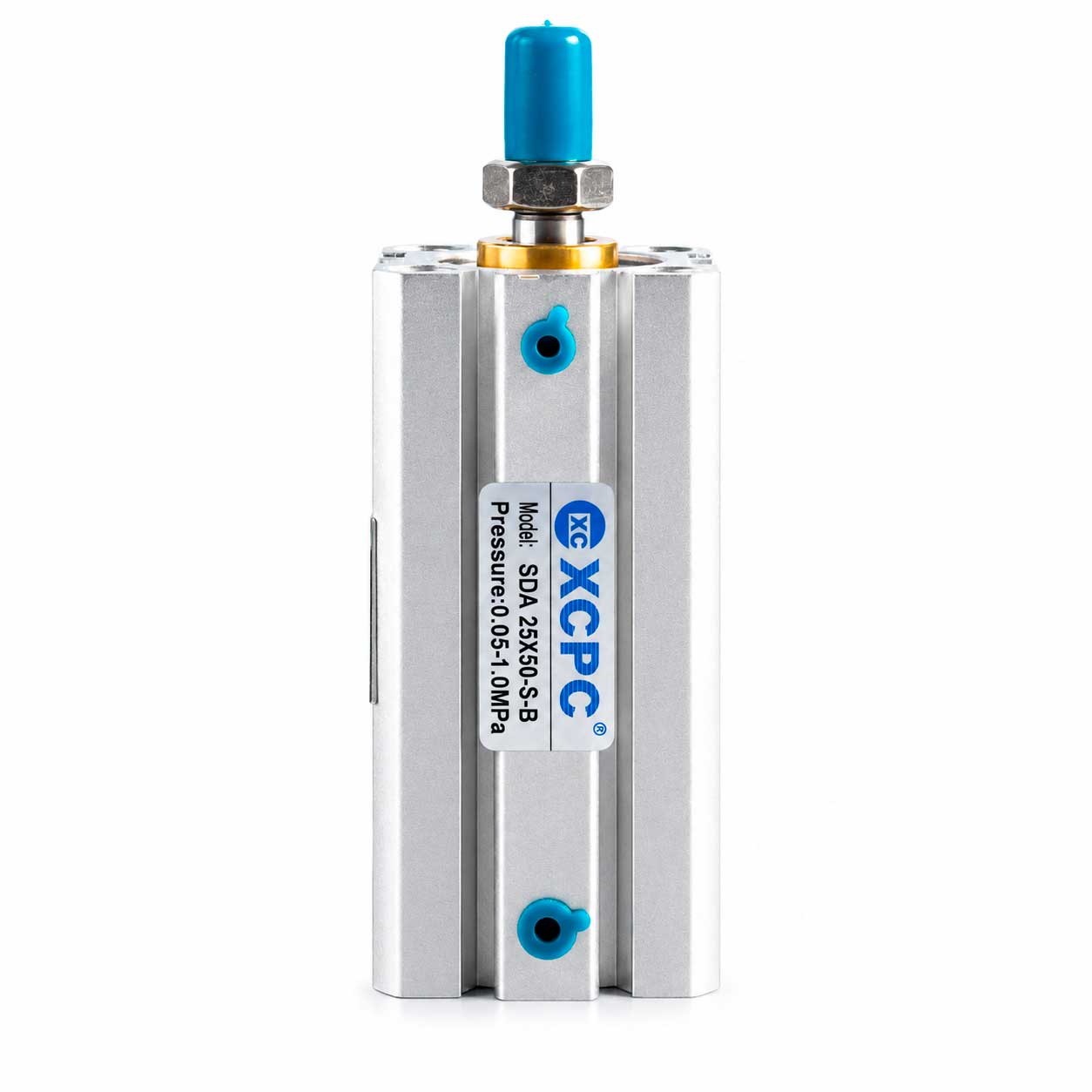

Пневматический цилиндр SDA-25X50-S-B, компактный, двустороннего действия, с магнитом и наружной резьбой штока

1. Назначение и принцип работы

Профильный алюминиевый корпус и клёпаное соединение корпуса, задней крышки, поршня и штока делают конструкцию компактной по осевому габариту при сохранении жёсткости — отсюда и класс «компактный цилиндр» (compact cylinder). Магнит на поршне (буква S в обозначении) позволяет отслеживать положение штока бесконтактными датчиками, устанавливаемыми в пазы на корпусе, без дополнительных механических концевиков.

2. Технические характеристики

⚠️ Неподтверждённые параметры (в открытом каталоге отсутствуют в текстовом виде — точные значения см. в чертеже на странице производителя или уточнить у менеджера):

• Диаметр штока и обратное (тянущее) усилие.
• Вес и полные габаритные размеры (длина в собранном виде, размеры по крепёжным проушинам) — приведены только в PDF-чертеже производителя.
• Материал корпуса, штока и уплотнений — по общей практике серии предполагаются алюминий/хромированная сталь/NBR, но производитель не публикует это отдельной строкой в открытой части каталога.

3. Конструктивные особенности

Расшифровка обозначения модели:

Базовое исполнение серии SDA без буквы B имеет внутреннюю резьбу штока (тот же типоразмер M5×0,8 для диаметра 25 мм), а без буквы S — не оснащается магнитом, датчики положения на такой версии не сработают.

Конструктивные решения:

• Клёпаное соединение корпуса, задней крышки, поршня и штока — компактность по длине и повышенная надёжность узла по сравнению с резьбовой сборкой.
• Короткая направляющая втулка в передней крышке — обеспечивает компактность, но снижает допустимую боковую нагрузку на шток (см. раздел «Частые ошибки»).
• Пазы на корпусе под установку датчиков положения — совместимы только с исполнением с магнитом (S).
• Наружная метрическая резьба штока M5×0,8 (B) — цилиндрическая, не коническая; герметизация выполняется не ФУМ-лентой, а уплотнительным кольцом у основания резьбы (по общему правилу для метрической цилиндрической резьбы).
• Фиксированные (нерегулируемые) противоударные буферы на концах хода — гасят удар поршня о крышки без возможности регулировки, в отличие от серий с винтовым демпфированием.

4. Рекомендации по монтажу

• Не допускать боковую (радиальную) нагрузку на шток — из-за короткой направляющей втулки в передней крышке это самая частая причина преждевременного износа и заклинивания штока в этой серии. Все боковые усилия должны восприниматься внешними направляющими, а не штоком цилиндра.
• Резьба штока (B) и резьба пневмопорта в этой модели — метрическая цилиндрическая M5×0,8 (не BSPP и не BSPT): герметизация — резиновым уплотнительным кольцом у основания резьбы, ФУМ-лента не требуется и может нарушить точность посадки при таком малом шаге резьбы.
• Датчики положения устанавливаются в паз корпуса напротив нужной точки хода и фиксируются без превышения момента затяжки, указанного производителем датчика.
• Если цилиндр эксплуатируется с масляным туманом (лубрикатором) в линии — начинать эту практику нужно сразу с новой установки и не прерывать: попеременная эксплуатация со смазкой и без вымывает заводскую смазку и ускоряет износ уплотнений.
• Подавать только осушенный воздух — при отрицательных температурах и влажном воздухе возможно образование льда в цилиндре и заклинивание (рабочий диапазон производителя −5…+70 °C).
• Учитывать, что демпфирование в этой серии фиксированное (нерегулируемое) — при частых циклах на высокой скорости (ближе к верхней границе 500 мм/с для диаметра 25 мм) стоит уточнить у производителя, попадает ли ваш режим нагрузки в расчётный диапазон буфера.

5. Аналоги и сравнение

Точных сверенных номеров кросс-референсов для конкретной маркировки SDA-25X50-S-B у других брендов в открытых источниках нет, поэтому конкретные партийные номера не привожу. Серия SDA — распространённый типоразмерный стандарт компактных цилиндров (диаметры 12–100 мм), который под похожей механикой выпускают многие производители; при подборе замены ориентируйтесь на совпадение параметров, а не на бренд:

• Диаметр поршня и ход — точное совпадение (25 мм / 50 мм) обязательно, компактные цилиндры разных производителей не всегда взаимозаменяемы по установочным размерам даже при одинаковом диаметре и ходе.
• Наличие магнита — если планируется использовать бесконтактные датчики положения, аналог должен иметь исполнение с магнитом на поршне.
• Тип и направление резьбы штока — наружная/внутренняя, метрическая M5×0,8; при замене на цилиндр с другим типом резьбы штока может понадобиться другой крепёжный наконечник.
• Присоединительная резьба порта — совпадение резьбы фитингов (M5×0,8) упрощает монтаж без переходников.

Ориентировочно в этом типоразмерном классе (Ø25×50, компактный, двустороннего действия) на молдавском/румынском рынке встречаются аналоги у брендов SMC (серия CQ2), Festo (ADVU/AEVU), Camozzi (серия 61/62M2), AIGNEP, Metal Work — перед заменой параметры и установочные размеры каждой конкретной модели необходимо сверять по паспорту производителя.

6. Частые ошибки

• Нагружение штока сбоку (радиально) вместо осевой нагрузки — из-за короткой направляющей втулки быстро приводит к перекосу и заклиниванию штока.
• Установка бесконтактного датчика положения на цилиндр без магнита на поршне (базовое исполнение без S) — датчик физически не сможет сработать.
• Применение ФУМ-ленты на метрической резьбе M5×0,8 «на всякий случай» — при малом шаге резьбы это может привести к перекосу и затруднённой затяжке; герметизация выполняется уплотнительным кольцом, а не лентой.
• Периодическое, а не постоянное использование масляного тумана в линии — вымывание заводской смазки штока и уплотнений, ускоренный износ.
• Подача влажного, неосушенного воздуха при отрицательных температурах — обмерзание цилиндра и потеря хода.
• Эксплуатация на скорости у верхней границы диапазона (500 мм/с) без проверки соответствия расчётной энергии удара для фиксированного (нерегулируемого) буфера — ускоренный износ противоударных буферов.

7. Область применения

Компактные цилиндры серии SDA применяются там, где важен небольшой осевой габарит при достаточном рабочем усилии: узлы pick-and-place на сборочных и упаковочных линиях, прижимные и фиксирующие приспособления, короткоходовые толкатели в стеснённых по месту конструкциях, зажимы в межоперационной оснастке. Исполнение с магнитом (S) востребовано в автоматизированных линиях, где положение штока контролируется контроллером через бесконтактные датчики, а не только механическими концевиками.

8. Мнение эксперта

«В компактных цилиндрах серии SDA почти все реальные отказы на практике связаны не с самим цилиндром, а с неправильной установкой — чаще всего это боковая нагрузка на шток, которую короткая направляющая втулка просто не рассчитана держать. И отдельный момент — резьба M5×0,8 у этой серии метрическая цилиндрическая, а не коническая, поэтому герметизировать её нужно кольцом, а не ФУМ-лентой, иначе можно сорвать посадку», — отмечает Виталий Болучевский, ведущий инженер Acvatron SRL, 18 лет опыта.

9. FAQ

Что означают буквы S и B в маркировке SDA-25X50-S-B? S — наличие магнита на поршне для бесконтактных датчиков положения, B — наружная (папа) резьба штока M5×0,8 вместо стандартной внутренней.

Можно ли поставить магнитный датчик положения на обычный цилиндр SDA без буквы S? Нет, без магнита на поршне бесконтактный датчик физически не сработает — нужна версия с маркировкой S.

Какая резьба у штока этой модели и нужен ли ФУМ? Резьба — наружная метрическая цилиндрическая M5×0,8. Это не коническое (BSPT) соединение, поэтому герметизация выполняется уплотнительным кольцом у основания резьбы, а не ФУМ-лентой.

Можно ли нагружать шток сбоку при монтаже? Нет, из-за короткой направляющей втулки в передней крышке боковые нагрузки на шток недопустимы — их должна воспринимать внешняя направляющая конструкции.

Какое усилие развивает этот цилиндр? Расчётное прямое усилие при давлении 6 бар — около 295 Н (по формуле давление × площадь поршня Ø25 мм); точное усилие зависит от фактического рабочего давления в вашей сети (рабочий диапазон производителя — 1–9 бар).
