Пневматический цилиндр SI-40X200-S ISO 6431

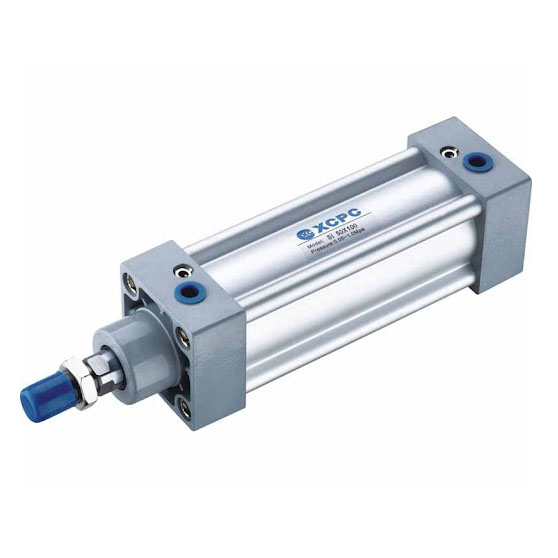

Пневматический цилиндр XCPC SI-40X200-S

Пневматический цилиндр SI-40X200-S: Промышленный стандарт ISO 6431

SI-40X200-S — это стандартный пневматический цилиндр двойного действия, предназначенный для преобразования энергии сжатого воздуха в возвратно-поступательное линейное перемещение в системах автоматизации. Данная модель выполнена в строгом соответствии с международным стандартом ISO 6431, обладает диаметром поршня 40 мм, ходом 200 мм и интегрированным магнитным кольцом для прецизионного контроля положения.

5 People watching this product now!

Технические характеристики SI-40X200-S

Оборудование серии SI от XCPC сочетает в себе надежность классической конструкции и современные материалы. Основные параметры модели приведены в таблице ниже:

Параметр	Значение
Стандарт	ISO 6431
Тип действия	Двойного действия (Double Action)
Диаметр цилиндра (Bore)	40 мм
Ход поршня (Stroke)	200 мм
Рабочая среда	Фильтрованный воздух
Рабочее давление	0.1 – 0.9 МПа (1.0 – 9 кгс/см²)
Максимальное давление (Proof)	1.35 МПа
Температурный диапазон	-5°C … +70°C
Тип демпфирования	Регулируемое пневматическое (Adjustable Buffer)
Размер присоединительных портов	G 1/4″
Резьба на штоке	M12x1.25

Аналоги пневмоцилиндра XCPC SI-40×200-S

Бренд	Модель / Артикул	Стандарт	Ключевые особенности	Совместимость
Camozzi	63MP2C040A0200 (Series 63)	ISO 15552	Профильный корпус, регулируемое демпфирование	Полная
Festo	DNC-40-200-PPV-A	ISO 15552	PPV-демпфирование, высокая надёжность	Полная
SMC	CP96SD40-200 или CP96SDB40-200	ISO 15552	Закрытый профиль, низкий шум, высокая точность	Полная
Metal Work	MCR 40×200 или Series 3	ISO 15552	Хорошая коррозионная стойкость	Полная
AirTAC	SAI40×200S	ISO 15552	Лучшее соотношение цена/качество	Полная

Примечание: Все указанные аналоги полностью взаимозаменяемы по монтажным размерам, креплениям, датчикам и присоединительным размерам.

Основные параметры для справки:

Диаметр штока: Ø12 мм (резьба M12×1.25)
Пневмопорты: G1/4″
Температура: -20…+80°C
Усилие на 6 бар: ≈ 754 Н (вперёд)

Преимущества и сильные стороны

Как эксперт с 15-летним стажем, я выделяю следующие ключевые особенности серии SI, которые делают её предпочтительной для долгосрочной эксплуатации:

Геометрическая взаимозаменяемость по ISO 6431. Это позволяет проводить быструю модернизацию оборудования без изменения посадочных мест, заменяя цилиндры устаревших или дорогостоящих брендов.
Система регулируемого пневматического буфера. В отличие от бюджетных аналогов с фиксированным бампером, серия SI позволяет точно настроить мягкость остановки поршня в крайних точках, что минимизирует вибрации и продлевает срок службы механизмов.
Магнитная детекция (Индекс «S»). Встроенный магнит позволяет использовать датчики положения (например, серии XC-21R), которые легко крепятся на корпус, обеспечивая обратную связь для контроллеров ПЛК.
Высококачественные компоненты. Крышки из алюминиевого сплава и прецизионная обработка гильзы на CNC-центрах обеспечивают стабильную работу при скоростях до 800 мм/с.

Сферы применения

Модель SI-40X200-S является универсальным решением и широко применяется в:

Пищевой промышленности: конвейерные линии, системы розлива и упаковки.
Деревообработке: зажимные устройства и механизмы подачи заготовок.
Машиностроении: автоматизация сборочных процессов и манипуляторы.
Полиграфии: механизмы натяжения и перемещения бумажных валов.

Мнение эксперта: Виталий Болучевский «За годы практики я убедился, что серия SI — это «золотая середина» для производств. XCPC, имея 33-летний опыт, использует ключевые уплотнения из Германии и Швейцарии, что в сочетании с жестким контролем качества по ISO 9001:2000 гарантирует ресурс, сопоставимый с премиальными европейскими брендами, при значительно более доступной стоимости владения».

Оборудование XCPC имеет международные сертификаты CE, а также подтверждение качества от Bureau Veritas (France) и SGS (Switzerland).

Часто задаваемые вопросы (FAQ)

1. Нужно ли смазывать воздух при использовании этого цилиндра? Цилиндр относится к типу non-lube, то есть может работать на сухом фильтрованном воздухе. Однако при использовании масленки (лубрикатора) рекомендуется масло типа Turbine oil ISO Vg32.

2. Какие датчики положения подходят для SI-40X200-S? Для данной модели оптимально подходят герконовые или электронные датчики серии XC-21R, которые устанавливаются с помощью специальных кронштейнов на стяжки или профиль цилиндра.

3. Какова максимальная длина хода для цилиндров диаметром 40 мм? Для серии SI диаметром 40 мм стандартный ход может достигать 1200 мм, а по специальному заказу — до 2000 мм.
