Пластина клапанная малая Remeza LB50/LB75 (компл. 2 шт.) — арт. R 21125014

Что такое пластина клапанная малая Remeza LB50/75 R 21125014

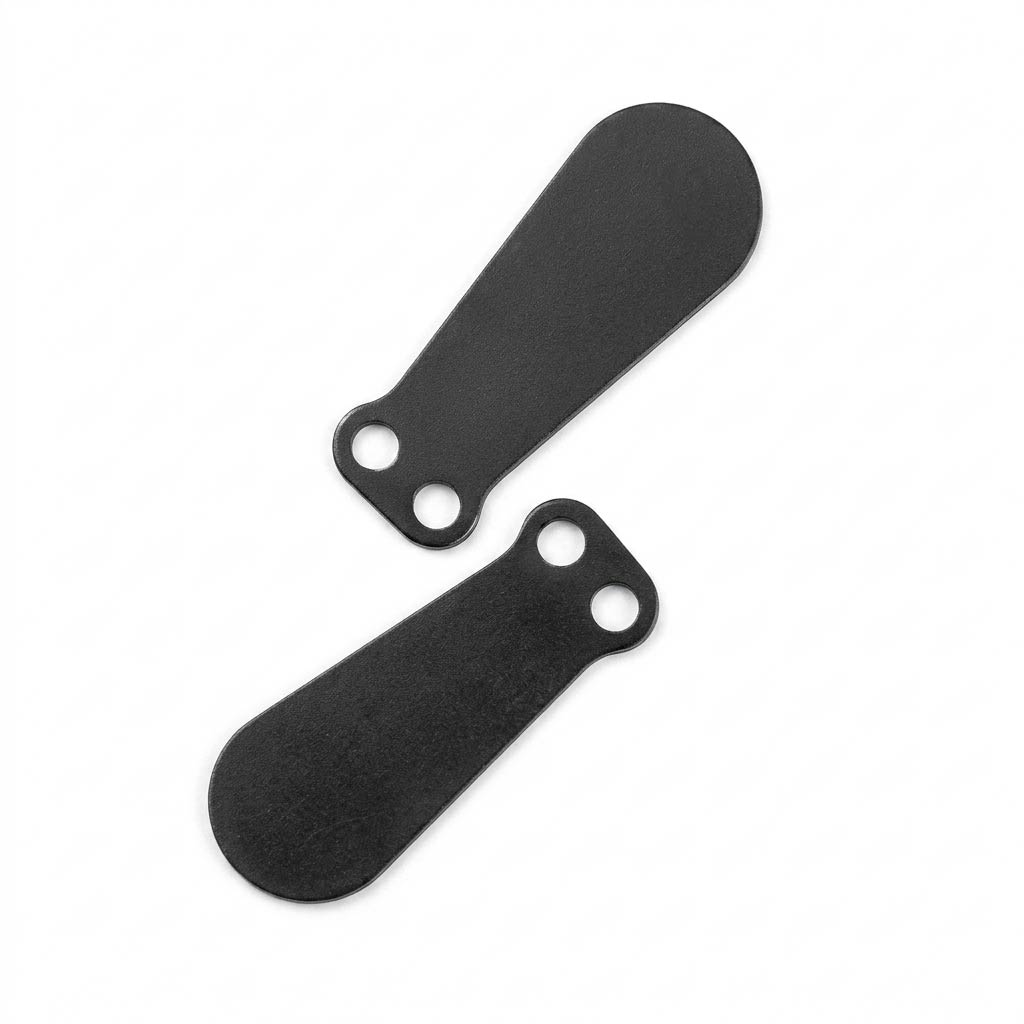

Пластина клапанная малая R 21125014 — оригинальная расходная деталь клапанного блока поршневой компрессорной головки Remeza (Aircast) серий LB50 и LB75. Упругая пластина из высокопрочного пружинного сплава работает внутри клапанной группы, поочерёдно открывая и закрывая впускной и выпускной каналы в такт движению поршня, обеспечивая правильное направление воздушного потока и необходимый уровень компрессии. Поставляется комплектом по 2 штуки — по числу малых клапанов в одном цилиндре; для полного восстановления клапанного блока используется совместно с большой клапанной пластиной R 21125015 (арт. R 21125026).

Add to wishlist

1 People watching this product now!

Описание

Описание

Совместимость: модели компрессоров Remeza

Поршневой блок	Совместимые модели компрессоров
LB50 (2-цилиндровый)	СБ4/С-100.LB50, СБ4/Ф-270.LB50, СБ4/Ф-270.LB50В, СБ4/Ф-270.LB50-5.5
LB75 (3-цилиндровый)	СБ4/С-100.LB75, СБ4/Ф-270.LB75, СБ4/Ф-500.LB75, СБ4/Ф-500.LB75Д, СБ4/Ф-500.LB75Т, СБ4/Ф-500.LB75ТБ

Перед заказом убедитесь, что компрессор оснащён поршневым блоком LB50 или LB75 (серия AirCast). Поршневые блоки LB30, LB40, LH20 имеют иную конструкцию клапанной группы и требуют других запчастей.

Технические характеристики

Параметр	Значение
Артикул	R 21125014
Наименование	Пластина клапанная малая
Комплектность	2 штуки
Применяемость	Поршневые компрессоры Remeza LB50, LB75
Расположение в узле	Клапанный блок (клапанная группа) поршневой головки
Функция	Впускной и выпускной клапан цилиндра
Материал	Пружинная сталь высокой упругости
Производитель	Remeza (ЗАО «Ремеза», Беларусь)
Оригинальная деталь	Да
Парная деталь (большая пластина)	R 21125015 (R 21125026)

Конструкция клапанного блока: роль малой пластины

Клапанный блок (клапанная группа) расположен между цилиндром и головкой цилиндра поршневой компрессорной головки. В блоке размещены две клапанных пластины:

Малая клапанная пластина (R 21125014) управляет одним из клапанных каналов — как правило, впускным. При движении поршня вниз разрежение в цилиндре прогибает малую пластину, открывая канал подачи атмосферного воздуха. При движении вверх пластина возвращается в седло и перекрывает канал, не давая воздуху выйти обратно.

Большая клапанная пластина (R 21125015) управляет выпускным каналом: при сжатии поршнем воздух продавливает большую пластину и выталкивается в нагнетательную магистраль.

Слаженная работа обеих пластин обеспечивает стабильную компрессию и производительность компрессора. Деформация или трещина хотя бы одной из них — прямая причина падения давления и неисправности головки.

Признаки износа: когда нужна замена

Своевременная замена клапанных пластин предотвращает дорогостоящий ремонт цилиндро-поршневой группы. Обратите внимание на следующие симптомы:

Компрессор долго набирает давление или не достигает рабочего давления вовсе — первый и главный признак потери компрессии через клапанный блок
Компрессор работает с перегревом — перегрев головки цилиндра при деформированных пластинах, не обеспечивающих герметичность
Характерный металлический стук или изменение ритма работы компрессора — пластина бьёт о седло неравномерно
Масло в ресивере или воздушной магистрали — нарушение герметичности клапанов провоцирует прорыв масляного тумана через поршневые кольца
Обратный выброс воздуха через воздушный фильтр — характерный признак повреждения впускной пластины

Рекомендация: при каждом плановом ТО поршневой головки (каждые 500–1000 моточасов) производите визуальный осмотр клапанных пластин. При обнаружении деформации, трещин или следов наклёпа — немедленно заменяйте комплект, не дожидаясь отказа.

Почему важно заменять пластины комплектом

При износе малой клапанной пластины большая, как правило, имеет сопоставимую наработку и близка к предельному состоянию. Замена только одной пластины из двух — распространённая ошибка, приводящая к повторному вскрытию головки через короткое время. Правильная тактика:

При плановом ТО или ремонте заменяйте обе пластины одновременно — и малую (R 21125014), и большую (R 21125015)
При замене пластин в многоцилиндровой головке LB75 (3 цилиндра) меняйте клапанные блоки всех трёх цилиндров — наработка у них одинакова
Одновременно проверяйте состояние седёл клапанов в клапанной плите: деформированные пластины часто оставляют следы наклёпа на седле, что требует замены всей клапанной группы (арт. 21124004/21124019)

Родственные запчасти для планового ТО Remeza LB50/LB75

Артикул	Наименование	Периодичность замены
R 21125014	Пластина клапанная малая (компл. 2 шт.)	По состоянию, каждые 500–1000 мч
R 21125015 (21125026)	Пластина клапанная большая (100×19 мм)	Одновременно с малой
21124004 / 21124019	Клапанная группа (плита) в сборе	При износе седла или полном отказе клапана
R 21145004	Комплект поршневых колец D.80 мм LB50/75	Каждые 2000–3000 мч
R 21177010	Картридж воздушного фильтра D.66×62 мм LB50/75	Каждые 300–500 мч или раз в сезон

Виталий Болучевский, инженер по компрессорному оборудованию, 25 лет в индустрии:

«Малая клапанная пластина 21125014 — это расходник, который опытный специалист держит в запасе всегда, не дожидаясь отказа. В LB75 три цилиндра, и если начал «сдавать» один клапанный блок — остальные два в аналогичном состоянии. Клиенты, которые меняют только то, что уже сломалось, через месяц снова вскрывают головку. Покупайте сразу три комплекта малых пластин и три комплекта больших — это один раз разобрать, смазать, собрать. Отдельно хочу предупредить о неоригинальных аналогах: клапанная пластина работает при частоте 15–25 циклов в секунду, и малейшее отличие в жёсткости или геометрии пружинной стали быстро приводит к наклёпу седла. Экономия на запчасти оборачивается заменой всей клапанной группы».

Производитель: Remeza (ЗАО «Ремеза», Беларусь)

Поршневые компрессоры Remeza серии LB и запчасти к ним производятся на заводе ЗАО «Ремеза» (г. Минск, Беларусь) — одного из крупнейших производителей компрессорного оборудования на постсоветском пространстве. Оригинальные запчасти Remeza соответствуют требованиям:

ГОСТ 12.2.016 — компрессорное оборудование, требования безопасности
ТР ТС 010/2011 — технический регламент Таможенного союза о безопасности машин и оборудования
ISO 9001 — система менеджмента качества производственных процессов Remeza

FAQ: часто задаваемые вопросы

Сколько комплектов пластин нужно для полного ТО головки LB75?

Головка LB75 имеет 3 цилиндра. В каждом цилиндре — один комплект малых пластин (R 21125014, 2 шт.) и одна большая пластина (R 21125015). Для полного ТО трёхцилиндровой головки LB75 потребуется 3 комплекта R 21125014 (итого 6 малых пластин) и 3 штуки R 21125015. Для двухцилиндровой LB50 — 2 комплекта малых и 2 штуки больших.

Можно ли использовать неоригинальные аналоги пластин?

Технически — возможно, но крайне не рекомендуется. Клапанные пластины работают в условиях высокочастотных циклических нагрузок (15–25 Гц) и перепадов температуры. Несоответствие жёсткости, толщины или марки пружинной стали оригинальным параметрам приводит к ускоренному наклёпу седла клапанной плиты и досрочному выходу из строя всей клапанной группы. Используйте оригинальные запчасти Remeza.

Как понять, что пластина требует замены, не разбирая головку?

Косвенный признак без разборки — снижение конечного давления компрессора при неизменном времени работы. Измерьте давление отсечки: если компрессор набирает давление заметно медленнее, чем при вводе в эксплуатацию, или не достигает паспортного значения (как правило, 10 бар для LB50/75) — это сигнал к вскрытию и осмотру клапанного блока. Точный диагноз ставится только при визуальном осмотре пластин после разборки головки.
