Пластина клапанная большая Remeza LB50/LB75 — арт. R 21125026 (21125015)

Что такое пластина клапанная большая Remeza LB50/75 R 21125026

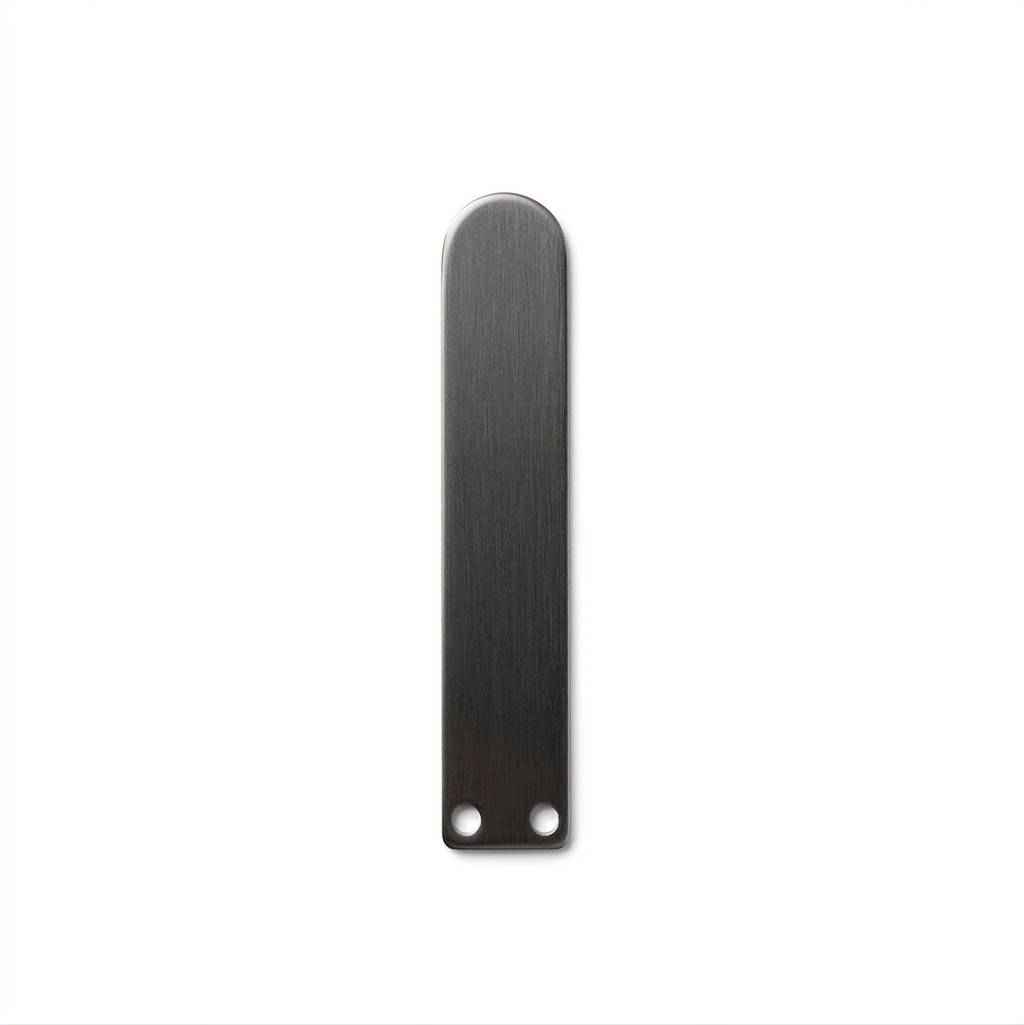

Пластина клапанная большая R 21125026 (старый артикул R 21125015) — оригинальная расходная деталь клапанного блока поршневой компрессорной головки Remeza (Aircast) серий LB50 и LB75, габаритами 100×19 мм. Упругая пластина из высокопрочной пружинной стали управляет выпускным каналом цилиндра: при нагнетании воздуха давление поршня прогибает большую пластину, открывая выход сжатому воздуху в нагнетательную магистраль, после чего пластина возвращается в исходное положение и герметично перекрывает канал. Поставляется поштучно — по одной на каждый цилиндр головки; в полном клапанном блоке одного цилиндра большая пластина работает в связке с четырьмя малыми пластинами R 21125014.

Add to wishlist

2 People watching this product now!

Описание

Описание

Совместимость: модели компрессоров Remeza

Поршневой блок	Совместимые модели компрессоров
LB50 (2-цилиндровый)	СБ4/С-100.LB50, СБ4/Ф-270.LB50, СБ4/Ф-270.LB50В, СБ4/Ф-270.LB50-5.5
LB75 (3-цилиндровый)	СБ4/С-100.LB75, СБ4/Ф-270.LB75, СБ4/Ф-500.LB75, СБ4/Ф-500.LB75Д, СБ4/Ф-500.LB75Т, СБ4/Ф-500.LB75ТБ

Перед заказом убедитесь, что компрессор оснащён поршневым блоком LB50 или LB75. Блоки LB30, LB40 и LH20 имеют иную конструкцию клапанной группы.

Технические характеристики

Параметр	Значение
Артикул	R 21125026 (старый арт. R 21125015)
Наименование	Пластина клапанная большая
Размеры	100 × 19 мм
Комплектность	1 штука
Применяемость	Поршневые компрессоры Remeza LB50, LB75
Расположение в узле	Клапанный блок поршневой головки
Функция	Выпускной (нагнетательный) клапан цилиндра
Материал	Пружинная сталь высокой упругости
Производитель	Remeza (ЗАО «Ремеза», Беларусь)
Оригинальная деталь	Да
Парная деталь (малые пластины)	R 21125014 (4 шт. на цилиндр)

Состав клапанного блока: соотношение пластин

Понимание полного состава клапанного блока критически важно для правильного заказа запчастей и качественного ремонта.

Один цилиндр поршневой головки LB50/LB75 требует:

Деталь	Арт.	Кол-во на 1 цилиндр
Пластина клапанная большая	R 21125026	1 шт.
Пластина клапанная малая	R 21125014	4 шт. (2 компл. по 2 шт.)

Итого для полного ТО всех цилиндров:

Головка	Цилиндров	Большая пластина R 21125026	Малые пластины R 21125014
LB50	2	2 шт.	8 шт. (4 компл.)
LB75	3	3 шт.	12 шт. (6 компл.)

Конструктивная роль большой пластины в клапанном блоке

Клапанная группа расположена между цилиндром и головкой цилиндра поршневой головки и управляет двумя потоками воздуха.

Впуск (малые пластины R 21125014): при движении поршня вниз четыре малые пластины поочерёдно изгибаются под действием разрежения, открывая впускные каналы и пропуская атмосферный воздух в цилиндр.

Выпуск (большая пластина R 21125026): при движении поршня вверх давление сжимаемого воздуха прогибает большую пластину, открывая нагнетательный канал и выталкивая воздух в магистраль к ресиверу. После завершения нагнетания пластина упруго возвращается в исходное положение, герметично запирая канал и не давая воздуху вернуться обратно.

Нарушение герметичности выпускного клапана (деформация или трещина большой пластины) приводит к тому, что часть сжатого воздуха перетекает обратно в цилиндр, вместо того чтобы уйти в ресивер. Результат — резкое падение производительности и давления, перегрев головки, ускоренный износ поршневых колец.

Признаки износа большой клапанной пластины

Перечисленные симптомы указывают на неисправность именно выпускного клапана (большой пластины):

Медленный набор давления — компрессор работает дольше обычного, чтобы достичь давления отсечки реле
Компрессор не выходит на паспортное давление — рабочее давление заметно ниже 10 бар при исправном реле давления
Сильный перегрев головки цилиндра — обратный переток воздуха через неплотный выпускной клапан увеличивает термическую нагрузку
Нагрев воздушного фильтра или обратный выброс — при тяжёлом повреждении большой пластины давление из нагнетательной магистрали прорывается обратно через впускной тракт
Масло в нагнетательной магистрали или ресивере в увеличенном объёме — косвенный признак нарушения герметичности клапанного блока и прорыва масляного тумана

Правило диагностики: если при снятой нагнетательной трубке из выходного патрубка головки ощущается пульсирующий обратный поток воздуха при работающем компрессоре — большая пластина повреждена и требует немедленной замены.

Важно: замена большой и малых пластин всегда в паре

Большая пластина R 21125026 и малые пластины R 21125014 в одном цилиндре имеют одинаковую наработку и изнашиваются одновременно. Замена только большой пластины при изношенных малых (или наоборот) — это неполный ремонт, который потребует повторного вскрытия головки в ближайшее время.

Правильный подход к замене:

Заменяйте одновременно большую (R 21125026) и все четыре малых (R 21125014) пластины в каждом цилиндре
При ремонте головки LB75 (3 цилиндра) меняйте клапанный блок во всех трёх цилиндрах — наработка одинакова
Одновременно проверяйте состояние седёл клапанов в клапанной плите (арт. 21124004/21124019): деформированные пластины часто оставляют наклёп на поверхности седла, требующий замены всей группы

Родственные запчасти для планового ТО Remeza LB50/LB75

Артикул	Наименование	Периодичность
R 21125026	Пластина клапанная большая, 100×19 мм	По состоянию, каждые 500–1000 мч
R 21125014	Пластина клапанная малая (компл. 2 шт.)	Одновременно с большой
21124004 / 21124019	Клапанная группа (плита) в сборе	При износе седла или полном отказе
R 21145004	Комплект поршневых колец D.80 мм LB50/75	Каждые 2000–3000 мч
R 21177010	Картридж воздушного фильтра D.66×62 мм LB50/75	Каждые 300–500 мч

Виталий Болучевский, инженер по компрессорному оборудованию, 25 лет в индустрии:

«Большая клапанная пластина 21125026 — это ключевой элемент нагнетательного клапана. Её отказ всегда виден по одному признаку: компрессор не выбивает реле, крутится без остановки, а давление стоит на месте или растёт еле-еле. Люди начинают грешить на реле давления, воздушный фильтр, поршневые кольца. Первое, что нужно сделать — снять нагнетательную трубку и проверить, нет ли обратного потока из головки. Если есть — пластина. Важный нюанс: при заказе 21125026 на LB75 (три цилиндра) не забудьте, что вам нужно три штуки, а не одна. Я видел случаи, когда заказывали одну, меняли один цилиндр, а через месяц приходили снова — потому что второй и третий были в таком же состоянии».

Производитель: Remeza (ЗАО «Ремеза», Беларусь)

Оригинальные запчасти Remeza для поршневых компрессоров LB50/LB75 производятся на заводе ЗАО «Ремеза» (г. Минск) и соответствуют следующим стандартам:

ГОСТ 12.2.016 — компрессорное оборудование, требования безопасности
ТР ТС 010/2011 — технический регламент Таможенного союза о безопасности машин и оборудования
ISO 9001 — система менеджмента качества производственных процессов Remeza

Часто задаваемые вопросы

Почему у этой пластины два артикула — 21125026 и 21125015?

Это одна и та же деталь. Артикул R 21125015 — более старое обозначение, использовавшееся в ранних деталировках головок LB50/LB75. Актуальный артикул — R 21125026. При заказе оба номера идентифицируют одну и ту же большую клапанную пластину 100×19 мм.

Сколько больших пластин нужно для ремонта LB75?

Головка LB75 — трёхцилиндровая. В каждом цилиндре одна большая пластина, поэтому для полного ремонта всех трёх цилиндров потребуется 3 штуки R 21125026. Для двухцилиндровой LB50 — 2 штуки. Одновременно потребуются малые пластины: 4 шт. на каждый цилиндр (то есть 12 шт. на LB75, или 6 комплектов R 21125014 по 2 шт.).

Можно ли поставить только большую пластину, не трогая малые?

Технически — да, но это неграмотный ремонт. Все пластины в одном цилиндре имеют одинаковую наработку. Если большая изношена до отказа, малые находятся в пограничном состоянии. Экономия на малых пластинах приведёт к повторному вскрытию головки через 200–400 моточасов. Всегда заменяйте полный комплект клапанного блока цилиндра.
