Пластина клапанная 47×10×0.35 мм для компрессора FL24, FL40

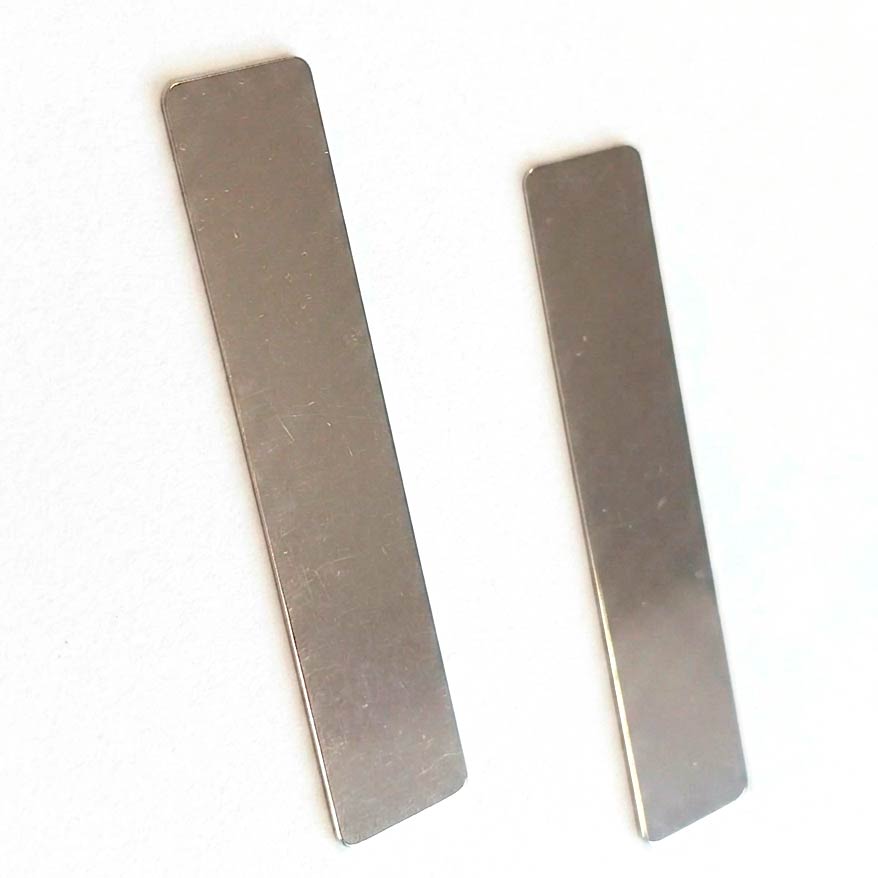

Клапанная пластина 47×10×0.35 мм — стальная упругая деталь газораспределительного механизма поршневых компрессоров FL24 и FL40, работающая как подпружиненный затвор впускного или нагнетательного клапана. При каждом такте пластина изгибается под давлением газа, открывая или закрывая канал — именно поэтому она относится к расходным деталям с ограниченным ресурсом и подлежит плановой замене.

Размеры: 47 мм × 10 мм × 0,35 мм Применяемость: FL24, FL40 Тип оборудования: поршневые компрессоры Материал: пружинная сталь (клапанная лента) Позиция в головке: впускной и/или нагнетательный клапан

Add to wishlist

5 People watching this product now!

Описание

Описание

Конструктивные особенности и роль в работе компрессора

Клапанная пластина — наиболее нагруженный расходник клапанного блока. За один час работы компрессора FL24 или FL40 пластина совершает десятки тысяч циклов изгиба. Три параметра детали критичны одновременно:

Длина 47 мм и ширина 10 мм — определяют площадь перекрытия клапанного канала и усилие открытия. Отклонение даже на 0,5 мм ведёт к неполному перекрытию или заеданию
Толщина 0,35 мм — задаёт жёсткость пластины и, следовательно, давление открытия клапана. Пластина большей толщины увеличит давление открытия и снизит производительность; меньшей — быстро сломается от усталостного излома
Марка стали — пластины изготавливаются из специальной клапанной ленты с высоким пределом усталостной прочности; использование обычной пружинной стали сокращает ресурс в 3–5 раз

Совместимость: для каких компрессоров подходит

Модель компрессора	Тип привода	Давление, бар	Кол-во пластин в головке
FL24	Прямой / ременный	8 / 10	уточняется по конфигурации
FL40	Прямой / ременный	8 / 10	уточняется по конфигурации

Перед заказом уточните у инженера Acvatron количество пластин на головку вашей конфигурации — по номеру компрессора или фото клапанного блока: +373 22 503-580.

Признаки износа клапанной пластины: когда нужна замена

Пластина выходит из строя двумя путями — постепенным усталостным износом или внезапным изломом. Оба варианта имеют характерные симптомы:

Снижение давления нагнетания на 15–25% от паспортного — пластина не перекрывает канал полностью
Увеличение времени набора давления — FL24 или FL40 работает дольше обычного до отключения по реле
Перегрев цилиндровой головки — обратный перетёк горячего сжатого воздуха через повреждённую пластину
Металлический звон в клапанном блоке — обломок пластины ударяется о седло или ограничитель
Резкая потеря давления при работе — признак полного излома пластины

Критично: обломок клапанной пластины, попавший в цилиндр, за несколько минут разрушает поршень и гильзу. При появлении металлического звона — немедленная остановка и разборка головки.

Порядок замены клапанных пластин на FL24 / FL40

1. Подготовка

Обесточить компрессор, стравить давление из ресивера до нуля, дать головке остыть.

2. Демонтаж клапанной крышки

Откручивать болты крышки крест-накрест равномерно. Снять крышку, пружины, ограничители и старые пластины. Все детали разложить по порядку — при сборке важна правильная последовательность.

3. Дефектовка седла и гнезда

Осмотреть поверхность клапанного седла. При наличии выработки глубиной более 0,1 мм — притирка пастой зернистостью 14–28 мкм. Глубокие риски — повод для замены клапанной плиты.

4. Установка новых пластин

Пластины 47×10×0,35 мм установить строго по посадочным штифтам или меткам ориентации. Не допускается перекос или смещение — пластина должна лежать плоско по всей длине. Смазка рабочей поверхности пластины не выполняется.

5. Сборка и проверка

Собрать головку с новыми уплотнениями, затянуть болты крышки с моментом согласно документации FL. Пуск на холостом ходу 20 минут — контроль давления и температуры головки.

Сопутствующие запчасти для полного ТО клапанного блока FL24/FL40

При замене пластин рекомендуем одновременно обновить весь клапанный комплект:

Пластины клапанные 47×10×0,35 мм — данная позиция (комплект на все клапаны головки)
Прокладка клапанного блока — уплотнение между клапанной плитой и головкой цилиндра
Пружины клапанов — при ресурсе свыше 3 000 моточасов пружины теряют упругость
Поршневые кольца — если одновременно наблюдается расход масла или прорыв газа в картер

Уточните наличие позиций у менеджеров Acvatron: +373 22 503-580.

Родственные запчасти для планового ТО Remeza LB50/LB75

Артикул	Наименование	Периодичность
R 21125026	Пластина клапанная большая, 100×19 мм	По состоянию, каждые 500–1000 мч
R 21125014	Пластина клапанная малая (компл. 2 шт.)	Одновременно с большой
21124004 / 21124019	Клапанная группа (плита) в сборе	При износе седла или полном отказе
R 21145004	Комплект поршневых колец D.80 мм LB50/75	Каждые 2000–3000 мч
R 21177010	Картридж воздушного фильтра D.66×62 мм LB50/75	Каждые 300–500 мч

Виталий Болучевский, ведущий инженер Acvatron.md:

«Клапанная пластина — самый дешёвый расходник в компрессоре и одновременно самый критичный по последствиям отказа. На FL24 и FL40 рекомендую менять пластины профилактически каждые 2 000–3 000 моточасов, не дожидаясь симптомов. Стоимость комплекта пластин несопоставимо меньше стоимости ремонта поршневой группы после того, как обломок пластины попал в цилиндр. Толщина 0,35 мм критична: я видел компрессоры, куда при ремонте ставили пластины 0,4 мм «потому что были под рукой» — через 400 часов давление падало снова, потому что клапан просто не открывался полностью на нужном давлении.»

FAQ

Можно ли использовать пластины других размеров, если нужного нет в наличии? Нет. Отклонение по толщине даже на 0,05 мм меняет давление открытия клапана и ресурс пластины. Отклонение по длине или ширине ведёт к неполному перекрытию канала или механическому заеданию. Используйте только пластины размером строго 47×10×0,35 мм.

Сколько клапанных пластин нужно на один компрессор FL24 или FL40? Зависит от числа цилиндров и конфигурации клапанного блока. В типовой двухцилиндровой головке — от 4 до 8 пластин (по 2–4 на цилиндр для впуска и нагнетания). Уточните точное количество по фото вашей головки или серийному номеру у менеджера Acvatron.

Как правильно хранить запасные клапанные пластины? В заводской упаковке или завёрнутыми в промасленную бумагу, горизонтально, без механических нагрузок. Пластины толщиной 0,35 мм деформируются даже от собственного веса в вертикальном положении стопкой. Оптимальный срок хранения — не более 3 лет: клапанная сталь при длительном хранении в условиях перепадов температуры и влажности теряет упругость.

Заказать клапанные пластины 47×10×0,35 мм и другие запчасти для FL24/FL40: +373 22 503-580, +373 69 605-720 (WhatsApp/Viber). Самовывоз: Кишинёв, ул. Сармизегетуса 12, офис 129. Режим работы: пн–пт 09:00–17:00, сб 09:00–13:00.
