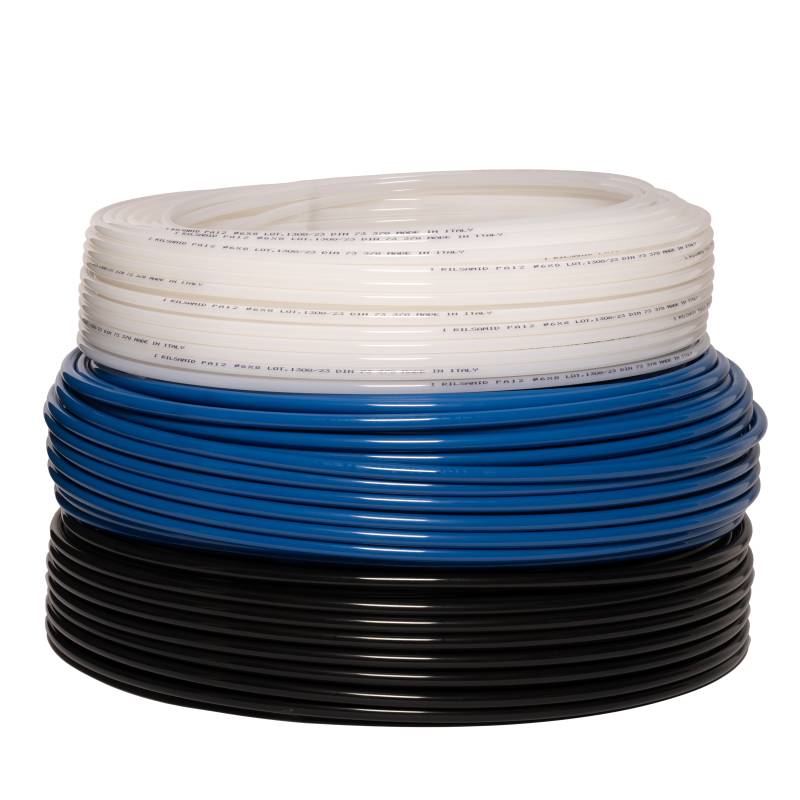

Пневматическая калиброванная трубка PA1012 (Polyamide PA12)
PA1012 — это высокотехнологичный калиброванный трубопровод из полиамида PA12 (нейлон 12), предназначенный для использования в пневматических системах, тормозных контурах и магистралях для передачи нефтепродуктов. Благодаря строгому соблюдению размерных допусков, это изделие гарантирует идеальную герметичность при монтаже с быстроразъемными (цанговыми) фитингами в условиях высокого давления.
Технический справочник по пневматическим трубкам
Сравнение материалов: PU · PA · PE · PTFE/PFA/FEP · PVC · Силикон | Давление в барах, температура в °C
| Материал | Раб. давление (+23°C, Ø6) | Температура | Гибкость | FDA | Топливо / масла | Кислоты | Щёлочи | UV-стойкость | Гидролиз | Цена |
|---|---|---|---|---|---|---|---|---|---|---|
| PU — Полиуретан | до 16 бар | −40 … +60 °C | Спец. марки | Средняя | Слабая | Средняя | Слабая | Слабая | Средняя | |
| PA12 — Полиамид | до 25 бар | −40 … +100 °C | Да (PA12) | Высокая | Средняя | Средняя | Хорошая | Хорошая | Средняя | |
| PE / LDPE | до 10 бар | −30 … +60 °C | Да (пищ. марки) | Слабая | Высокая | Высокая | Средняя | Отличная | Низкая | |
| PTFE / PFA / FEP | до 20 бар | −60 … +260 °C | FDA + USP VI | Универсальная | Все (кроме F₂) | Универсальная | Отличная | Отличная | Очень высокая | |
| PVC — ПВХ | до 12 бар | −10 … +60 °C | Спец. марки | Слабая | Средняя | Высокая | Слабая | Хорошая | Низкая | |
| Силикон (VMQ) | до 10 бар | −60 … +180 °C | FDA + USP VI | Слабая | Средняя | Средняя | Отличная | Отличная | Высокая |
Полиуретан (PU / PUR)
Максимальная гибкость · Отличная истираностойкость · Большой выбор цветов · Лёгкий вес · Малый радиус изгиба · Хорошее соотношение цена / качество
Гидролиз при влажности · Слабая UV-стойкость · Ограниченная химстойкость · Не для горячих сред (>60°C) · Набухание в сильных растворителях
Полиамид / Нейлон (PA6 · PA11 · PA12)
Высокое рабочее давление · Хорошая UV-стойкость · Устойчивость к топливам и маслам · FDA-совместимость PA12 · Широкий тем. диапазон
PA6 сильно впитывает влагу · Менее гибкий, чем PU · Требует точного монтажа фитингов · Чувствителен к конц. кислотам
Полиэтилен (PE / LDPE / HDPE)
Самая низкая цена · Химическая инертность к воде / кислотам / щелочам · Очень лёгкий · FDA-совместимость
Низкая тем. стойкость · Набухает в углеводородах · Невысокое давление (LDPE) · LDPE ползёт при нагрузке · UV-деградация без стабилизаторов
Тефлон: PTFE · PFA · FEP
Максимальная хим. инертность · Рабочие темп. до +260°C · Антиадгезионные свойства · FDA + USP Class VI · Нулевое влагопоглощение
Наивысшая стоимость · PTFE не сваривается · Жёсткий (ограниченная гибкость) · Очень тяжёлый · Нельзя применять с расплавами щелочных металлов
ПВХ — Поливинилхлорид
Низкая цена · Высокая прозрачность · Хорошая стойкость к щелочам и разб. кислотам · Широкая доступность
Хрупкость на морозе · UV-деградация · Не совместим с углеводородами · HCl при горении · Пластификаторы мигрируют со временем
Силикон (VMQ / MVQ)
FDA + USP Class VI · Автоклавируется · Широчайший тем. диапазон · UV/озон-стойкость · Биологически инертен · Гибкость сохраняется на морозе
Не совместим с углеводородами · Высокая стоимость · Низкая прочность на разрыв · Газопроницаем · Слабая стойкость к конц. кислотам
Технические характеристики PA1012
|
Параметр
|
Значение
|
Метод испытания / Стандарт
|
|---|---|---|
|
Внутренний диаметр (Ø INT)
|
10 мм
|
—
|
|
Внешний диаметр (Ø EST)
|
12 мм (калиброванный)
|
|
|
Материал
|
Polyamide PA12
|
|
|
Рабочее давление
|
12 бар
|
|
|
Давление разрыва
|
36 бар
|
|
|
Минимальный радиус изгиба
|
85 мм
|
|
|
Диапазон температур
|
от -40°C до +70°C
|
|
|
Твердость
|
63 ShD
|
ASTM D2240
|
|
Плотность
|
1,03 г/см³
|
ASTM D792
|
|
Водопоглощение
|
< 1%
|
Преимущества и сильные стороны
- Выдающаяся стойкость к углеводородам. Полиамид PA12 обладает превосходной инертностью к маслам, смазкам и топливу, что делает его значительно более долговечным материалом для ГСМ-магистралей по сравнению с полиуретаном.
- Минимальная гигроскопичность. Коэффициент водопоглощения составляет менее 1% (ISO 62), что обеспечивает стабильность геометрических размеров трубки и сохранение её прочностных характеристик даже при эксплуатации во влажной среде.
- Механическая выносливость. Трубка демонстрирует высокие показатели сопротивления усталости при циклических изгибах и растяжении, что критично для подвижных узлов промышленного оборудования.
- Устойчивость к старению. Материал PA12 обладает высокой сопротивляемостью воздействию окружающей среды и ультрафиолетовому излучению, сохраняя эластичность в течение многих лет эксплуатации.
Сферы применения
- Автомобилестроение (Automotive): пневматические тормозные системы и топливные линии.
- Промышленная пневматика: основные магистрали сжатого воздуха в цехах.
- Системы смазки: подача масел под давлением в автоматических установках.
- Химическая промышленность: транспортировка различных технологических флюидов.
«При выборе трубки PA1012 для acvatron.md всегда учитывайте температурный фактор. В пневмосистемах рабочее давление 12 бар указано для эталонных +23°C. Если температура в компрессорной достигает +50°C, допустимое давление необходимо корректировать с коэффициентом 0,70, что снижает предел прочности до 8,4 бар. Пренебрежение этими расчетами в 90% случаев приводит к деформации и «раздуванию» трубки на выходе из компрессора».
Соответствие стандартам и сертификация
- DIN 73 378 и DIN 74 324: немецкие стандарты для полиамидных трубок в тормозных системах автомобилей.
- RoHS и REACH: полное отсутствие опасных химических веществ и тяжелых металлов в составе полимера.
- Conflict Minerals Free / California Proposition 65: соответствие нормам экологической и социальной ответственности.
