Обратный клапан для компрессора 1/2″ × 19 мм — латунь, XBV-50, V-0.25

1. Назначение и принцип работы

Обратный клапан компрессора предназначен для установки в пневматическую магистраль поршневого компрессора и предотвращает обратный поток сжатого воздуха после остановки компрессора.

Модель XBV-50 рассчитана на применение с компрессорными установками мощностью порядка 2,2–3 кВт. Клапан обеспечивает одностороннее движение воздуха: при работе компрессора воздух проходит в сторону ресивера, а после остановки не должен возвращаться обратно к компрессорной головке.

Для владельца компрессора исправный обратный клапан важен по двум причинам:

• снижает вероятность обратного давления на компрессорную головку;

• обеспечивает нормальную работу системы автоматического запуска и разгрузки компрессора.

Клапан особенно актуален при ремонте или восстановлении поршневых компрессоров, когда штатная деталь изношена или потеряла герметичность.

2. Технические характеристики

⚠️ Не подтверждено в доступных данных: масса клапана, точное значение давления открытия, температурный диапазон, пропускная способность и тип внутреннего уплотнения. Эти параметры не следует указывать как технические характеристики без паспорта производителя.

3. Конструктивные особенности

Расшифровка обозначения

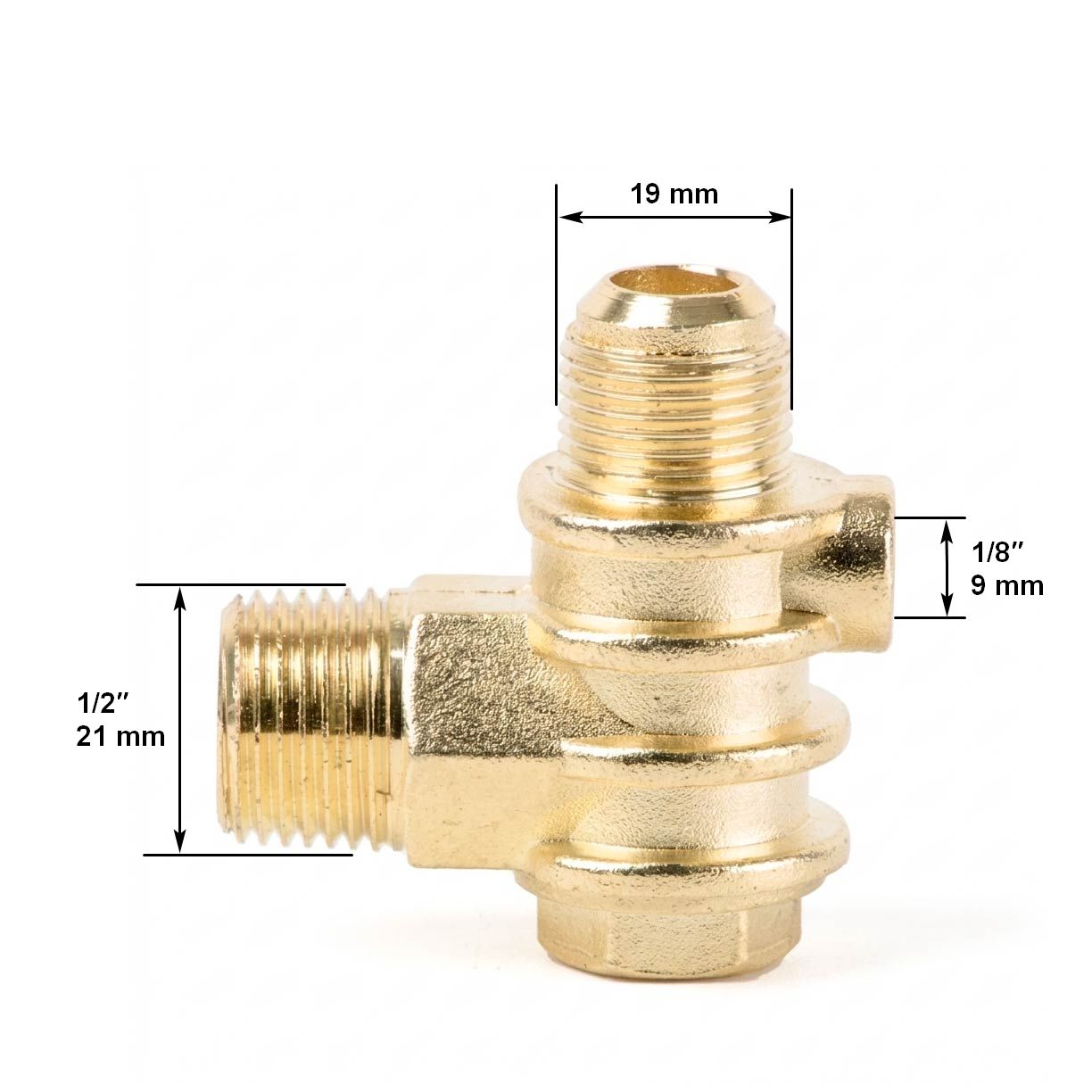

Основные конструктивные особенности:

• латунный корпус;

• компактное исполнение для компрессорных систем;

• соединение с трубкой диаметром 19 мм;

• резьбовое подключение 1/2″;

• дополнительная резьба 1/8″ (внутренняя, мама);

• работа по принципу одностороннего пропуска воздуха.

4. Рекомендации по монтажу

Перед заменой клапана необходимо сравнить со штатной деталью:

1. размер основной резьбы;

2. диаметр подключаемой трубки — 19 мм;

3. наличие и размер дополнительной резьбы 1/8″ (внутренняя, мама);

4. направление потока воздуха;

5. допустимое рабочее давление.

На корпусе или рядом с присоединением необходимо определить направление потока. Обратный клапан устанавливается так, чтобы воздух от компрессорной головки поступал в сторону ресивера.

При демонтаже старого клапана следует полностью сбросить давление из ресивера и пневматической системы.

Важное замечание по резьбе

Если используется цилиндрическая резьба BSPP/G, сама резьба не является самоуплотняющейся. Герметизация должна выполняться предусмотренным конструкцией уплотнительным элементом.

Не следует автоматически использовать ФУМ-ленту на каждом резьбовом соединении: сначала необходимо определить фактический тип резьбы и способ уплотнения конкретного соединения.

После монтажа необходимо проверить соединение на утечку воздуха при рабочем давлении.

5. Аналоги и сравнение

Для универсального обратного клапана нельзя безопасно назначать аналог только по диаметру резьбы. Перед заменой необходимо сравнить минимум:

• основную резьбу;

• присоединительный диаметр трубки;

• дополнительную резьбу;

• рабочее давление;

• направление потока;

• конструкцию уплотнения;

• фактические габариты.

При подборе замены следует ориентироваться прежде всего на геометрию и параметры штатного клапана, а не только на название «обратный клапан компрессора». Конкретные каталожные номера аналогов намеренно не приводятся.

6. Частые ошибки

Неправильное направление установки

Если клапан установлен против направления потока, компрессор не сможет нормально подавать воздух в ресивер.

Подбор только по размеру 1/2″

Одинаковая резьба не гарантирует совместимость. В данном случае необходимо учитывать также подключение трубки 19 мм и дополнительную резьбу 1/8″ (внутренняя, мама).

Использование клапана с недостаточным рабочим давлением

Клапан должен иметь допустимое рабочее давление не ниже рабочего давления компрессорной системы.

Попытка устранить утечку чрезмерной затяжкой

Сильная затяжка может повредить резьбу, корпус или уплотнительную поверхность. Сначала необходимо определить причину негерметичности.

Замена без проверки причины неисправности

Если после установки нового клапана воздух продолжает уходить обратно, необходимо проверить также трубопровод, соединения, разгрузочный контур и саму компрессорную головку.

7. Область применения

Обратный клапан XBV-50 применяется в пневматических системах поршневых компрессоров и может использоваться при ремонте компрессорных установок мощностью около 2,2–3 кВт.

В карточке Acvatron указана совместимость с:

• LB30;

• LB30A;

• Remeza / исполнением V-0.25/8.

Клапан подходит как запасная деталь при ремонте, если размеры и соединения существующего узла соответствуют указанным параметрам.

8. Мнение эксперта

Виталий Болучевский, ведущий инженер Acvatron SRL, 18 лет опыта

При выборе обратного клапана для поршневого компрессора я рекомендую не ограничиваться проверкой диаметра резьбы. На практике именно несоответствие трубного подключения, дополнительной резьбы или направления потока часто становится причиной неправильного монтажа.

Для XBV-50 важно проверить сразу несколько размеров: 1/2″, подключение трубки 19 мм и дополнительную резьбу 1/8″ (внутренняя, мама). Если старый клапан вышел из строя, перед установкой нового также стоит проверить состояние трубки и резьбовых соединений — новый клапан не устранит проблему, если негерметичность находится в другом месте пневматической системы.

9. FAQ

Для какого компрессора подходит обратный клапан XBV-50?

Клапан предназначен для применения в поршневых компрессорных установках. В карточке Acvatron он указан для исполнений LB30/LB30A и V-0.25/8, а также для компрессоров мощностью примерно 2,2–3 кВт.

Какой размер основного подключения?

Основное подключение — 1/2″. Дополнительно указано присоединение трубки 19 мм и резьба 1/8″ (внутренняя, мама).

Какое максимальное давление клапана?

Указанное максимальное рабочее давление — 10 бар.

Из какого материала изготовлен корпус?

Корпус выполнен из латуни.

Можно ли поставить этот клапан на другой компрессор?

Да, но только после проверки размеров и рабочих параметров. Нельзя определять совместимость только по мощности двигателя или резьбе 1/2″.
