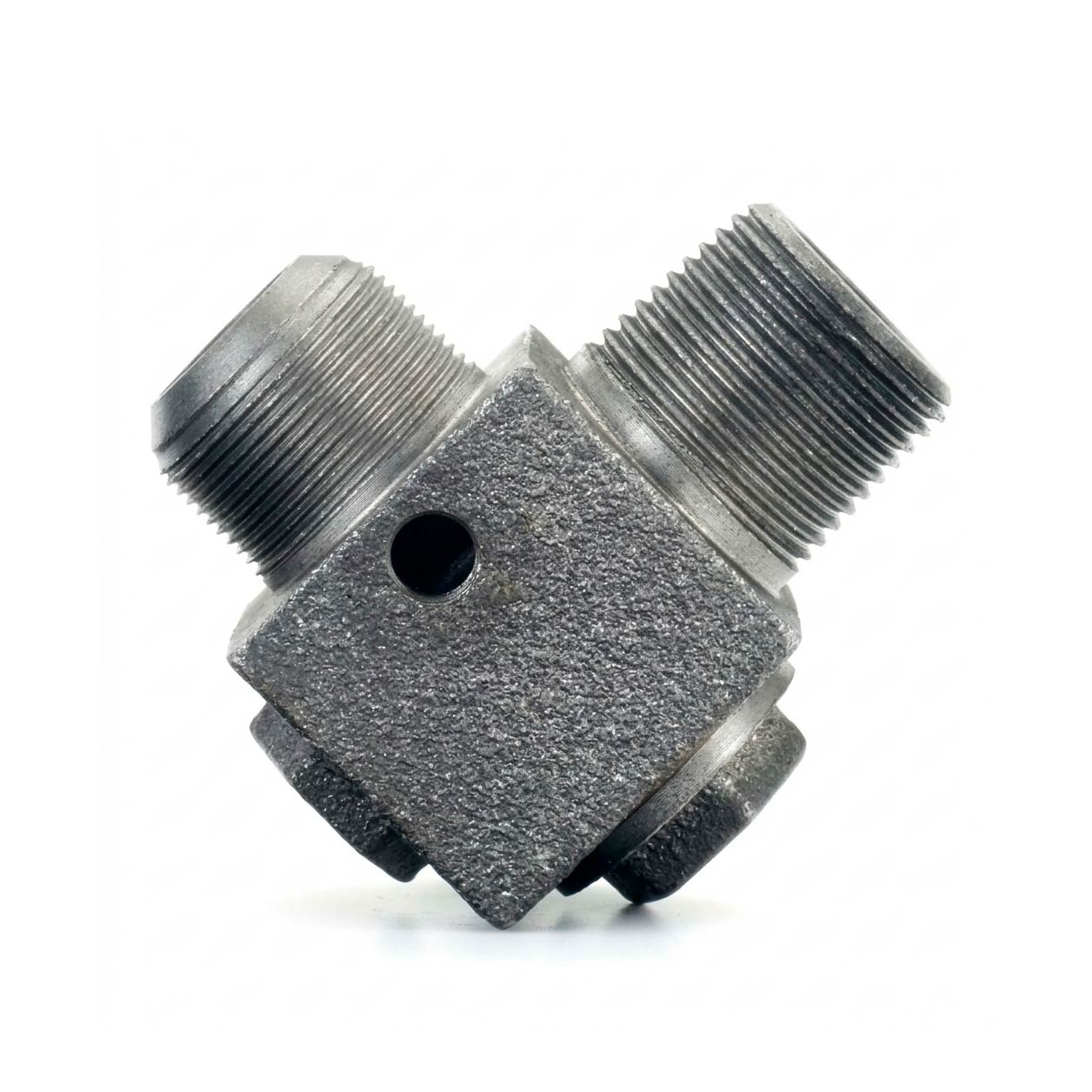

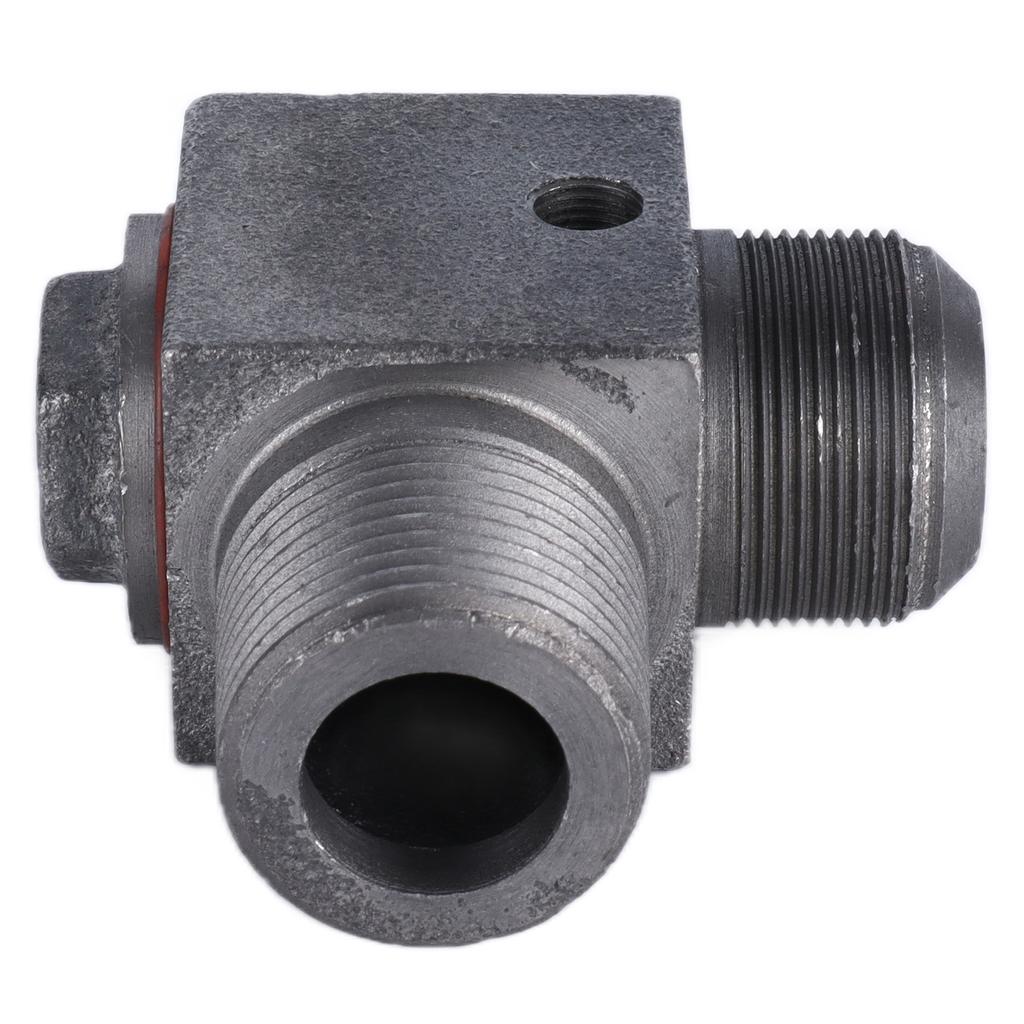

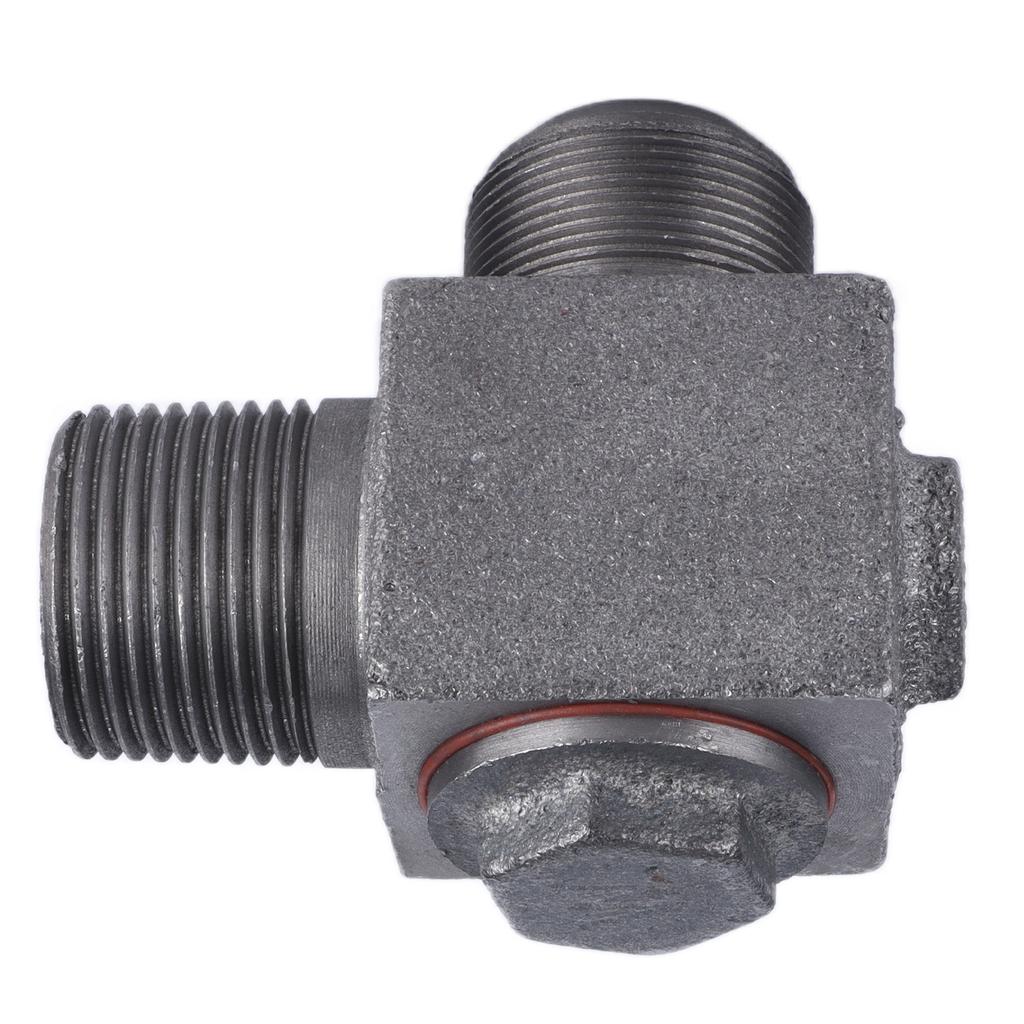

Обратный клапан для компрессора (4 кВт – 5.5 кВт): 1″
280,00 MDL
Обратный клапан для компрессора — это критически важный элемент пневмосистемы, предназначенный для пропуска сжатого воздуха строго в одном направлении (от поршневого блока в ресивер) и блокировки его обратного потока при остановке двигателя. Данная модель специально разработана для работы с мощными агрегатами 4–5.5 кВт, выдерживая высокие температурные нагрузки и интенсивные пульсации давления.
1. Назначение и принцип работы
В отличие от стандартных бытовых клапанов меньшего калибра, усиленный клапан 1″ рассчитан именно на повышенный расход воздуха и температурные нагрузки, характерные для компрессорных головок мощностью от 4 кВт. Использование клапана с корректным проходным сечением предотвращает перегрев поршневой головки и износ клапанных плит.
2. Технические характеристики
| Параметр | Значение |
|---|---|
| Совместимость по мощности | 4,0 кВт – 5,5 кВт |

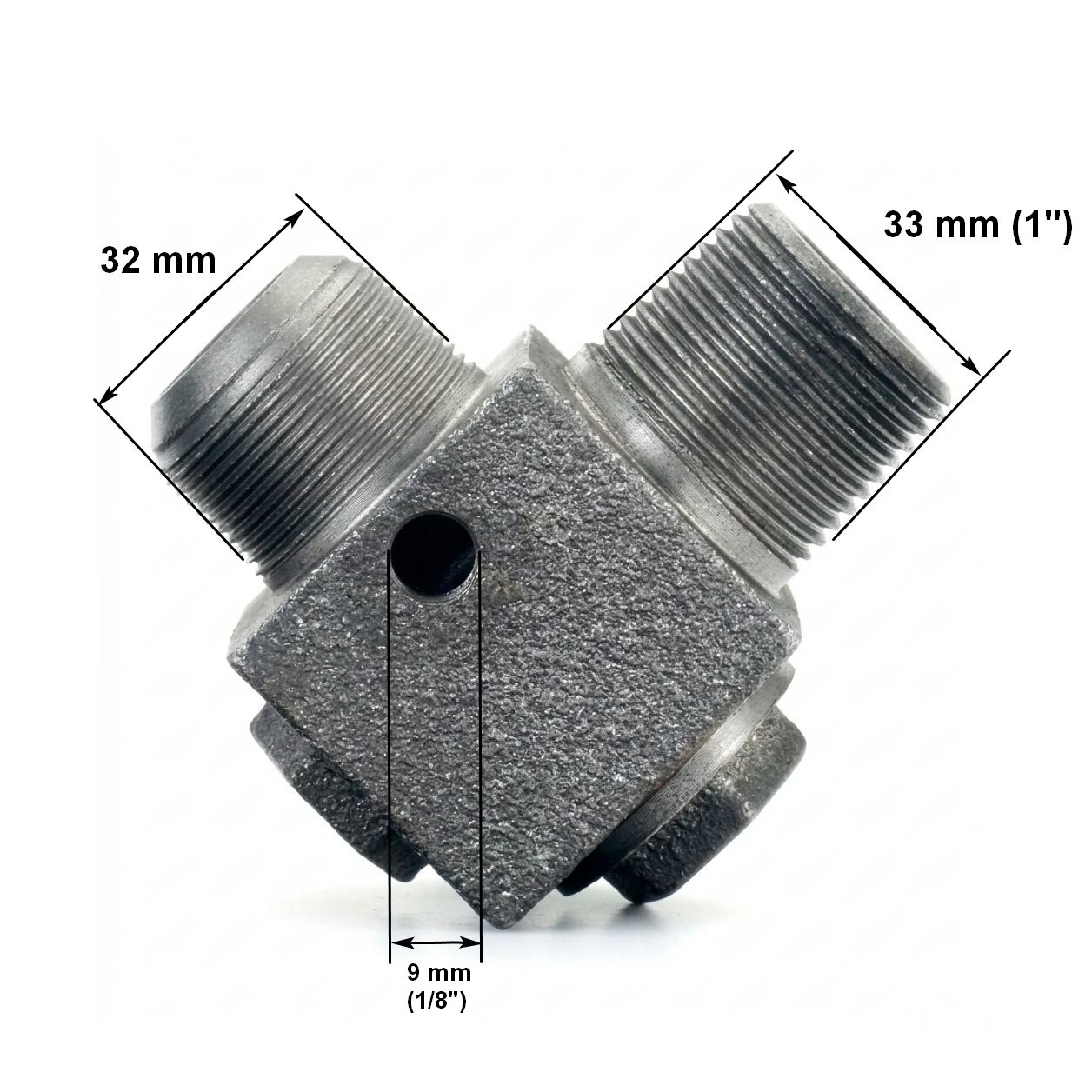

| Основная резьба (вход в ресивер) | 1″ (33 мм) |
| Резьба подключения нагнетателя | Под трубку 25–30 мм (в зависимости от фитинга) |
| Отвод под разгрузочную трубку | 1/8″ (для моделей компрессоров V-0.6, V-0.67, LB50, LB75) или 1/4″ (под прессостат, в зависимости от модели) |
| Материал корпуса | Кованая латунь (CW617N) |
| Рабочая температура | до +180°C |
| Максимальное давление | 16 бар |
| Уплотнительный элемент | Фторкаучук (Viton) или термостойкий тефлон (PTFE) |
3. Конструктивные особенности (УТП)
- Высокая пропускная способность (Full Flow). В отличие от стандартных бытовых клапанов, данная модель имеет увеличенное внутреннее сечение. Это минимизирует пневматическое сопротивление, предотвращая «задушивание» компрессора и снижая нагрузку на электродвигатель 5.5 кВт при старте.
- Термостойкий внутренний механизм. Уплотнительный элемент (поршень или диск) изготовлен из фторкаучука (Viton) или термостойкого тефлона, что позволяет клапану сохранять герметичность даже при пиковых температурах воздуха на выходе из нагнетателя.
- Корпус из кованой латуни. Массивный корпус устойчив к вибрационным нагрузкам и коррозии, возникающей из-за воздействия конденсата. Толщина стенок рассчитана на промышленное использование в режиме 24/7.
- Встроенный отвод разгрузки. Наличие бокового штуцера позволяет легко подключить трубку разгрузки к прессостату. Это гарантирует «лёгкий пуск» двигателя без давления в нагнетательной магистрали.
4. Рекомендации по монтажу
- Подбор по резьбе и мощности. Для двигателей 4 кВт и выше требуется именно дюймовый клапан (1″) — меньшее сечение (1/2″ или 3/4″ через переходники) создаёт эффект узкого горлышка.
- Герметизация резьбы. Используйте только термостойкие герметики — обычная фум-лента на мощных агрегатах быстро деградирует от температуры (рабочая температура клапана — до +180°C).
- Подключение разгрузочной трубки. Используйте боковой штуцер (1/8″ или 1/4″) для подключения к прессостату — это обеспечивает лёгкий пуск двигателя без остаточного давления в нагнетательной магистрали.
- Периодический осмотр. Рекомендуется проверять состояние пружины и уплотнительного диска раз в 1000 моточасов — конструкция разборная, достаточно открутить верхнюю заглушку.
5. Частые ошибки
- Установка стандартного клапана 1/2″ или 3/4″ через переходники вместо дюймового (1″) на мощные головки — меньшее сечение создаёт эффект узкого горлышка: воздух греется, клапанная плита блока закоксовывается, двигатель работает на износ.
- Использование обычной фум-ленты вместо термостойкого герметика — на мощных агрегатах при рабочих температурах до +180°C обычная лента быстро деградирует.
- Игнорирование перегрева клапана в режиме простоя — если клапан греется не только во время работы, но и в простое, это признак износа уплотнителя, который начал пропускать горячий воздух из ресивера обратно.
6. Область применения
Усиленный обратный клапан необходим в системах на базе блоков V-0.6, V-0.67, LB50, LB75, LT100 и их аналогов:
- Промышленные компрессорные станции — обеспечение безопасности и долговечности систем с двигателями 4–5.5 кВт.
- Автоматизированные пневмолинии — предотвращение утечек воздуха из ресивера через поршневую группу во время простоев.
- Ремонт и модернизация — замена вышедших из строя клапанов на компрессорах Remeza и китайских OEM-агрегатах.
7. Мнение эксперта
Виталий Болучевский, ведущий инженер Acvatron SRL (18 лет опыта): «Ошибка многих механиков — установка стандартного клапана 1/2″ или 3/4″ на мощные головки через переходники. Для двигателей 4 кВт и выше требуется именно дюймовый клапан (1″). Меньшее сечение создаёт эффект узкого горлышка: воздух греется, клапанная плита блока закоксовывается, а двигатель работает на износ. Моя рекомендация: при установке используйте только термостойкие герметики, так как обычная фум-лента на мощных агрегатах быстро деградирует от температуры».
8. Часто задаваемые вопросы
1. Почему греется обратный клапан? Нагрев до 100–150°C в процессе работы — это норма, так как воздух при сжатии выделяет много тепла. Однако если клапан греется в режиме простоя, это значит, что уплотнитель изношен и пропускает горячий воздух из ресивера обратно.
2. Как понять, что клапан пора менять? Основные признаки: компрессор тяжело запускается («гудит» на старте), слышно шипение из-под прессостата после остановки, или производительность системы заметно упала.
3. Можно ли разобрать и почистить этот клапан? Да, конструкция является разборной. Достаточно открутить верхнюю заглушку, чтобы проверить состояние пружины и уплотнительного диска. Мы рекомендуем проводить осмотр раз в 1000 моточасов.
