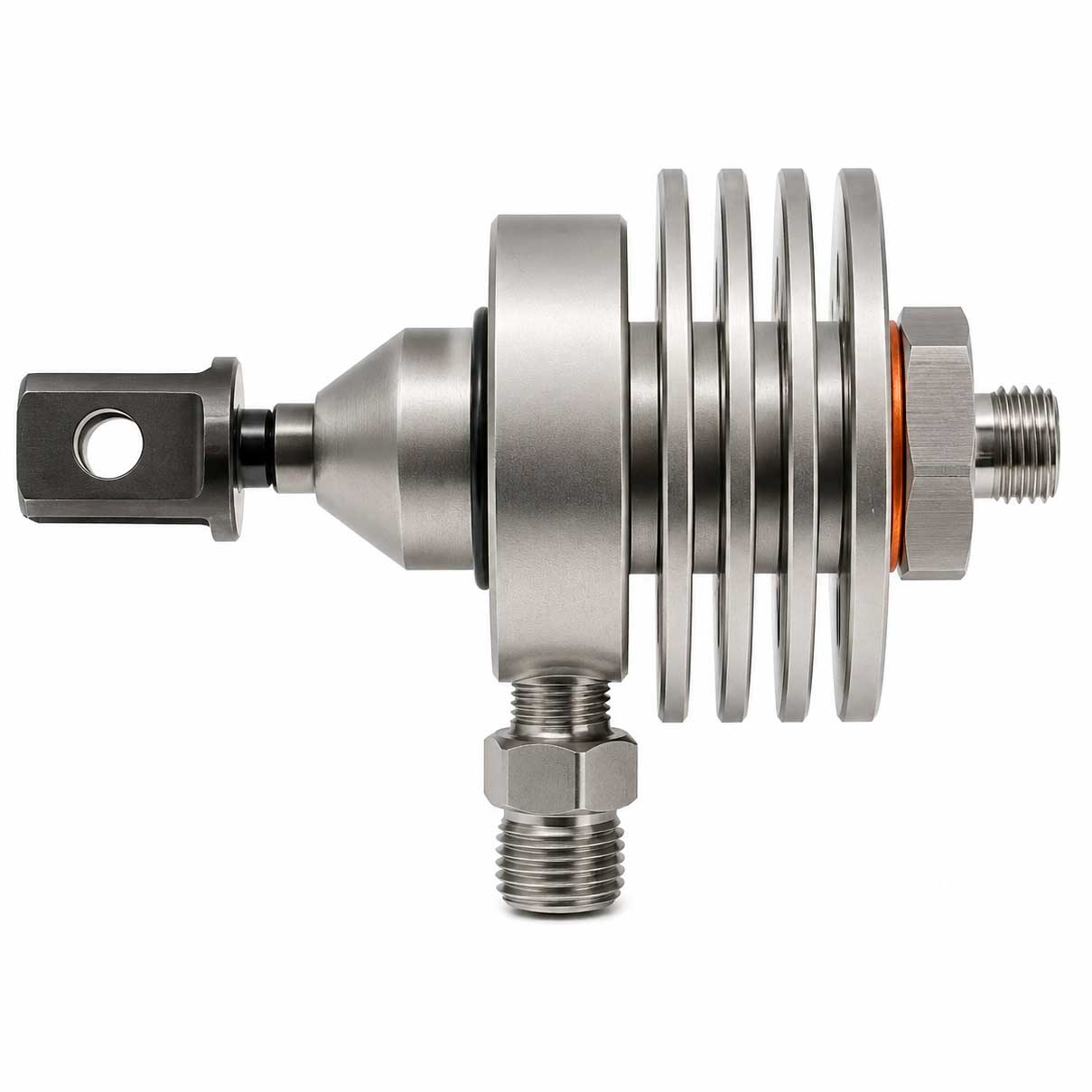

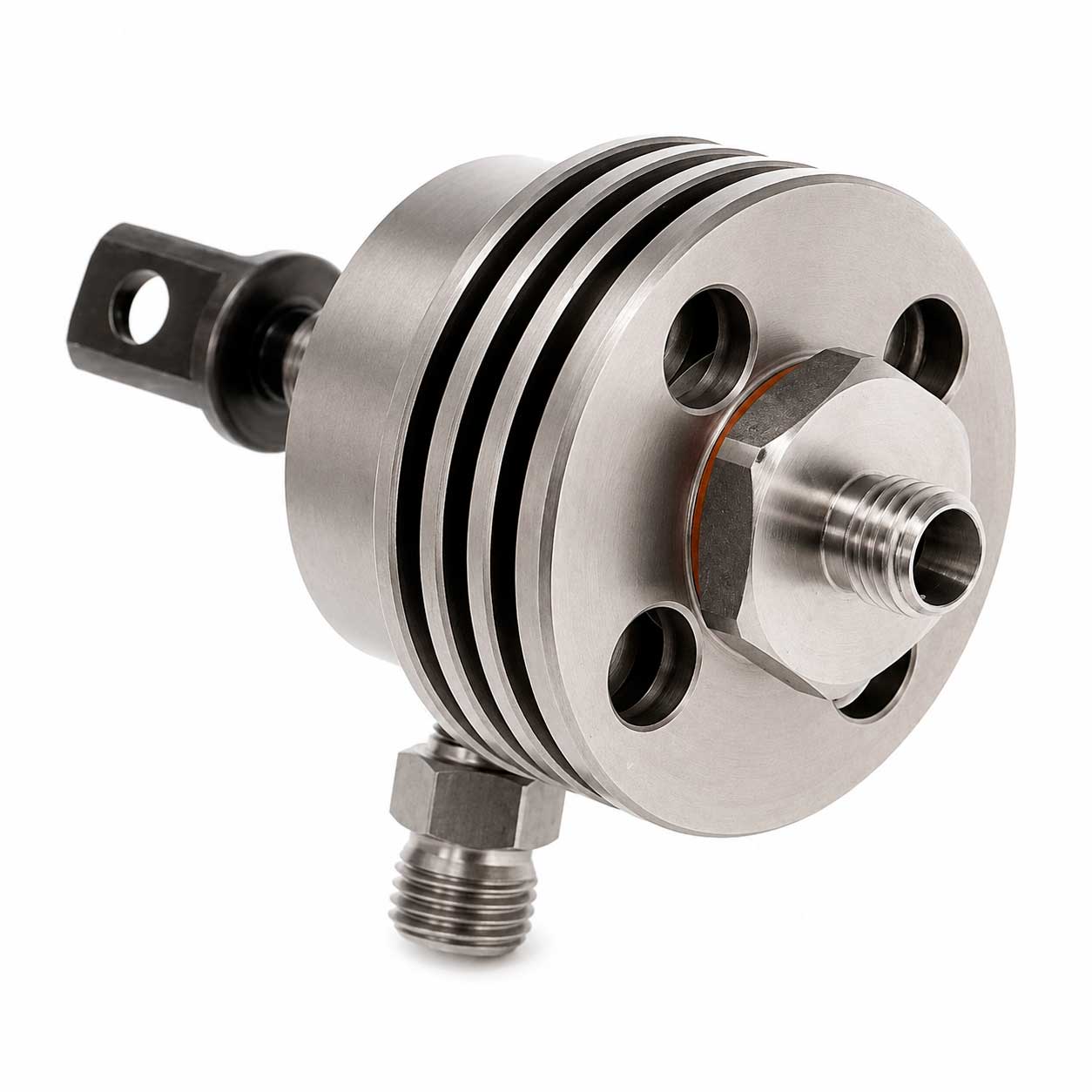

Цилиндр с поршнем 4-й ступени MCH-6, оригинальный комплект Coltri Sub 6-04-003/R

1. Назначение и принцип работы

Комплект цилиндр + поршень 4-й ступени 6-04-003/R — оригинальная запасная часть производителя Coltri Sub / Aerotecnica Coltri (Италия) для поршневых компрессоров высокого давления серии MCH-6 (бензиновые и электрические модификации, включая Evolution).

Четвёртая ступень — последний и самый нагруженный узел многоступенчатого сжатия в компрессоре MCH-6. Именно здесь воздух сжимается до финального рабочего давления 232–300 бар, необходимого для безопасной заправки дыхательных баллонов. Комплект решает три задачи:

• обеспечивает финальное сжатие воздуха до рабочего давления без потерь производительности;
• сохраняет герметичность на пиковых давлениях за счёт прецизионной притирки цилиндра и поршня (без поршневых колец);
• предотвращает попадание масла в дыхательный воздух — критически важный параметр безопасности для систем заправки баллонов.

2. Технические характеристики

3. Конструктивные особенности

1. Прецизионная притирка без колец. Цилиндр и поршень работают по принципу металлического уплотнения (lapping coupling) — без поршневых колец, что исключает их износ и обеспечивает стабильную герметичность на давлениях до 300 бар.
2. Закалённая сталь с технологией Carboin®. Специальная термообработка повышает износостойкость и теплостойкость цилиндра даже при длительной работе в тяжёлых условиях эксплуатации.
3. Полная заводская совместимость. Точные посадочные размеры, резьбы и допуски идентичны оригинальным деталям Coltri — комплект устанавливается без доработки.
4. Восстановление паспортной производительности. Замена комплекта возвращает компрессор к заявленным характеристикам производительности (например, 100 л/мин при заполнении 10-литрового баллона с 0 до 200 бар).
5. Итальянское заводское качество. Детали проходят заводской контроль Aerotecnica Coltri S.p.A. и рассчитаны на профессиональную эксплуатацию в дайвинг-центрах и мобильных заправочных станциях.

4. Рекомендации по монтажу

• Устанавливайте цилиндр и поршень только парой из одного комплекта — притирка выполняется заводом для конкретной пары деталей, смешивание цилиндра и поршня из разных комплектов нарушает точность посадки и герметичность.
• Доверяйте установку квалифицированному технику — узел работает при давлении до 300 бар, ошибки монтажа создают риск для безопасности оператора и пользователей заправленных баллонов.
• Соблюдайте заводской момент затяжки крепёжных элементов головки цилиндра — избыточное усилие может вызвать микротрещины в закалённой стали, недостаточное — привести к потере герметичности.
• Заменяйте уплотнения из комплекта полностью, не используя старые уплотнительные кольца повторно — на высоком давлении они являются расходным материалом.
• Проверьте и при необходимости замените масло и фильтры компрессора одновременно с заменой комплекта — загрязнённое масло или забитый фильтр сокращают ресурс новых деталей с первых часов работы.
• После установки проведите контрольный запуск и проверку производительности и герметичности на пониженном, а затем на номинальном давлении, прежде чем вводить компрессор в постоянную эксплуатацию.

5. Аналоги и сравнение

Для этого узла производитель не рекомендует универсальные (неоригинальные) аналоги. Четвёртая ступень компрессора MCH-6 работает без поршневых колец — исключительно на принципе прецизионной металлической притирки, которую невозможно корректно воспроизвести вне заводских условий Aerotecnica Coltri.

Почему важно использовать именно оригинал:

• неоригинальные цилиндры и поршни почти всегда имеют отклонения по диаметру и качеству поверхности, что приводит к быстрой потере герметичности;
• при разгерметизации 4-й ступени возрастает риск попадания масла в дыхательный воздух — прямая угроза безопасности при заправке баллонов для дайвинга или спасательных аппаратов;
• оригинальный комплект гарантирует соответствие заводским допускам и совместим со всеми модификациями MCH-6, включая Evolution.

Если вы не уверены, что именно комплект 6-04-003/R подходит для вашей версии компрессора, пришлите нам заводской номер или маркировку снятых деталей — сверим перед отгрузкой.

6. Частые ошибки при монтаже

• Смешивание цилиндра и поршня из разных комплектов — нарушает точность притирки, выполненной заводом для конкретной пары, и приводит к потере герметичности.
• Установка неоригинальных («универсальных») деталей 4-й ступени — почти всегда заканчивается быстрым падением производительности и риском попадания масла в воздух.
• Самостоятельный монтаж без соответствующей квалификации — узел высокого давления (до 300 бар) требует точного соблюдения моментов затяжки и процедуры сборки.
• Повторное использование старых уплотнений при установке нового комплекта — на давлении 300 бар уплотнения являются расходным материалом и должны заменяться полностью.
• Пропуск замены масла и фильтров при капитальном ремонте — сокращает ресурс нового комплекта с первых часов эксплуатации.

7. Области применения

Комплект цилиндр-поршень 4-й ступени MCH-6 применяется в следующих сферах:

• Профессиональный дайвинг и дайвинг-центры — заправка баллонов дыхательным воздухом.
• Службы МЧС, пожарной охраны и спасательные подразделения — заправка аппаратов АСВ (автономных дыхательных аппаратов).
• Мобильные и стационарные компрессорные станции высокого давления.
• Спортивная стрельба (PCP) и работа с техническими газами (азот, гелий).
• Военный и промышленный сектор с повышенными требованиями к чистоте сжатого воздуха.

8. Экспертное мнение

Виталий Болучевски, ведущий инженер Acvatron SRL (стаж 18 лет):

«Четвёртая ступень — самая нагруженная часть поршневого блока MCH-6. Здесь давление достигает максимума, и даже микронный износ цилиндра или поршня приводит к потере производительности, перегреву и риску попадания масла в дыхательный воздух. Оригинальный комплект Coltri с прецизионной притиркой (без колец) работает на принципе металлического уплотнения — это заводская технология, которую невозможно корректно воспроизвести универсальными аналогами. При капитальном ремонте или при падении производительности ниже нормы замена именно комплектом цилиндр + поршень — единственный способ вернуть компрессору паспортные характеристики и безопасность. Рекомендую всегда менять узел в сборе и соблюдать регламент по замене масла и фильтров».

9. Часто задаваемые вопросы

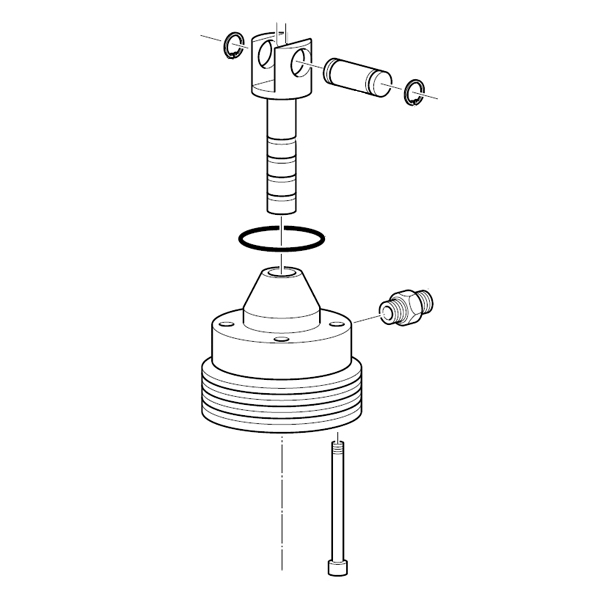

1. Что входит в комплект цилиндра с поршнем 4-й ступени? Цилиндр 4-й ступени, поршень, поршневой палец, стопорное кольцо (seeger), необходимые уплотнения и элементы крепления — согласно заводской комплектации KIT 6-04-003/R.

2. Когда нужно менять цилиндр и поршень 4-й ступени? При заметном падении производительности, повышенном расходе масла, появлении следов износа или согласно регламенту капитального ремонта компрессора MCH-6.

3. Можно ли использовать неоригинальный цилиндр/поршень? Крайне не рекомендуется. Четвёртая ступень работает без поршневых колец — только на прецизионной притирке. Неоригинальные детали почти всегда имеют отклонения по диаметру и качеству поверхности, что приводит к быстрой потере герметичности и риску попадания масла в воздух.

4. Подходит ли комплект для всех версий MCH-6? Да, комплект предназначен для поршневых блоков серии MCH-6, включая модификацию Evolution.

5. Можно ли заменить только поршень или только цилиндр отдельно? Нет, рекомендуется замена только полным комплектом. Притирка цилиндра и поршня выполняется заводом для конкретной пары деталей — установка одной детали из комплекта с изношенной деталью от старой пары не обеспечит нужной герметичности.

6. Нужна ли специальная квалификация для установки? Да. Узел работает на давлении до 300 бар, и монтаж должен выполнять квалифицированный технический специалист с соблюдением заводских моментов затяжки.
