Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | 55040 00 005 / 5504000005 |
| Производитель | Aignep (Италия) |
| Серия | 55000 |

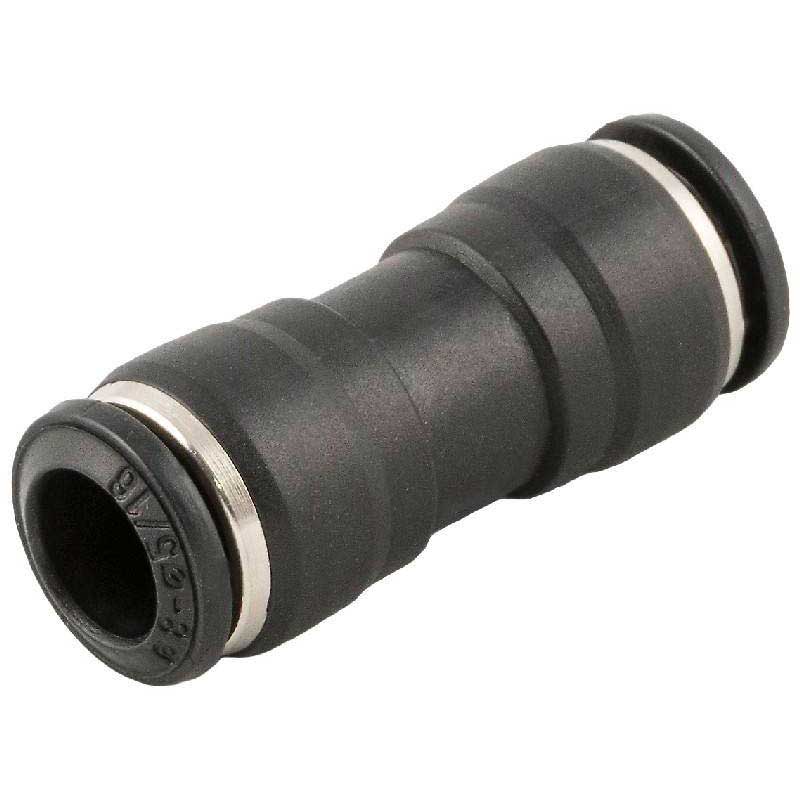

| Тип соединения | Прямой цанговый соединитель (tube-to-tube) |
| Подключение 1 | трубка Ø8 мм, push-in |
| Подключение 2 | трубка Ø8 мм, push-in |
| Материал корпуса | полиамид (PA / technopolymer), чёрный |
| Материал цанги | нержавеющая сталь AISI 301 |
| Материал уплотнения | NBR (бутадиен-нитрильный каучук) |
| Материал отпускающего кольца | POM (полиформальдегид / ацеталь) |
| Рабочее давление | от вакуума (–0,99 бар) до 20 бар |
| Рабочая температура | от –20 °C до +80 °C |
| Рабочая среда | сжатый воздух, вакуум, вода |
| Длина (L) | 37 мм |
| Ширина / высота (B) | 14 мм |
| Совместимые трубки | полиуретан (PU), нейлон (PA), полиэтилен (PE) и др. стандартные трубки Ø8 мм |
Особенности конструкции
- Быстрый монтаж push-in. Трубка вставляется до упора одним движением; извлечение — нажатием отпускающего кольца. Многократные циклы подключения без потери герметичности.
- Надёжная фиксация. Цанга из нержавеющей стали AISI 301 не деформирует трубку и устойчива к коррозии.
- Лёгкий и прочный корпус. Полиамид (technopolymer) сочетает механическую прочность, химическую стойкость и малый вес.
- Герметичность NBR. Уплотнение совместимо со сжатым воздухом (в том числе с масляными примесями), водой и вакуумом.
- Компактные размеры. Длина всего 37 мм — удобно в плотных монтажных пространствах.
- Итальянское качество OEM. Оригинальная деталь Aignep серии 55000, рассчитанная на промышленную эксплуатацию.
Область применения
- Промышленные пневмосистемы и линии автоматизации.
- Сборочные, упаковочные и текстильные линии.
- Робототехника и системы манипулирования.
- Контуры сжатого воздуха, вакуума и технической воды.
- Ремонт и модернизация существующих пневмотрасс.
- Применение в условиях, где требуется быстрый монтаж/демонтаж без инструмента.
Важно при монтаже
Используйте трубки с точным наружным диаметром 8 мм. Торец трубки должен быть ровным, без заусенцев. Вставляйте трубку до упора. Не превышайте 20 бар и температурный диапазон –20…+80 °C. При пульсациях давления и вибрации рекомендуется дополнительная фиксация трубопровода. Избегайте агрессивных растворителей и длительного воздействия УФ.
Весь ассортимент цанговых фитингов — в каталоге Acvatron.
Часто задаваемые вопросы (FAQ)
Для какой трубки подходит 55040 00 005? Для трубок наружным диаметром 8 мм (полиуретан, нейлон, полиэтилен и другие совместимые материалы).
Какое максимальное давление выдерживает соединитель? До 20 бар (рабочее). Минимальное давление — вакуум до –0,99 бар.
Можно ли использовать с водой и вакуумом? Да, фитинг рассчитан на сжатый воздух, вакуум и воду.
Нужен ли инструмент для монтажа? Нет. Это классическое push-in соединение: трубка вставляется вручную до упора, извлекается нажатием отпускающего кольца.
Чем отличается от металлических цанговых соединителей? Корпус из полиамида легче и дешевле, при этом сохраняет прочность и химическую стойкость в стандартных пневмо- и водяных системах. Для особо агрессивных сред или высоких температур рекомендуется металлическая серия.
