Замена поршневой группы компрессора: руководство для владельцев REMEZA, MZB и Nardi
Замена поршневой группы (ЦПГ) — это комплекс ремонтных работ по восстановлению поршней, поршневых колец, гильз цилиндров и клапанов поршневого компрессора. Цель процедуры — вернуть агрегату номинальную производительность, рабочее давление нагнетания и герметичность рабочих камер. Своевременная замена ЦПГ на компрессорах REMEZA AirCast (LB30, LB40, LB50, LB75), MZB и Nardi предотвращает прогрессирующий износ кривошипно-шатунного механизма и аварийный выход оборудования из строя.
Признаки износа ЦПГ: когда пора обращаться в сервис
Эти симптомы характерны для всех поршневых компрессоров из ассортимента Acvatron — от бытового MZB с прямым приводом до промышленного REMEZA LB75:
- Давление нагнетания упало ниже паспортного на 15% и более — компрессор дольше выходит на рабочее давление
- Повышенный расход масла — масляный туман на выходе, быстрое загрязнение воздушного фильтра
- Перегрев цилиндровой головки — особенно характерен для двухступенчатых моделей LB50 и LB75 при работе в непрерывном режиме
- Металлический стук в цилиндровом блоке на холостом ходу
- Прорыв воздуха в картер — ощутимое давление при открытии маслозаливной горловины
Диагностика перед разборкой
Для компрессоров REMEZA AirCast и MZB рекомендуем обязательные шаги:
- Замер времени выхода на давление — сравнить с паспортом (например, LB50 с ресивером 270 л должен набирать 8 бар за ≤4 минуты)
- Анализ масла на металлопримеси — лаборатория или экспресс-магнит в картерном масле
- Тепловизионный контроль цилиндровых головок — перегруженная ступень сразу видна
- Обмер деталей нутромером и микрометром после разборки
Детали ЦПГ в наличии на складе Acvatron в Кишинёве
Перед заказом ремонта важно понимать, какие именно запчасти потребуются. В каталоге Acvatron.md представлены оригинальные компоненты под конкретные модели:
| Деталь | Модели | Артикул / Характеристика |
|---|---|---|

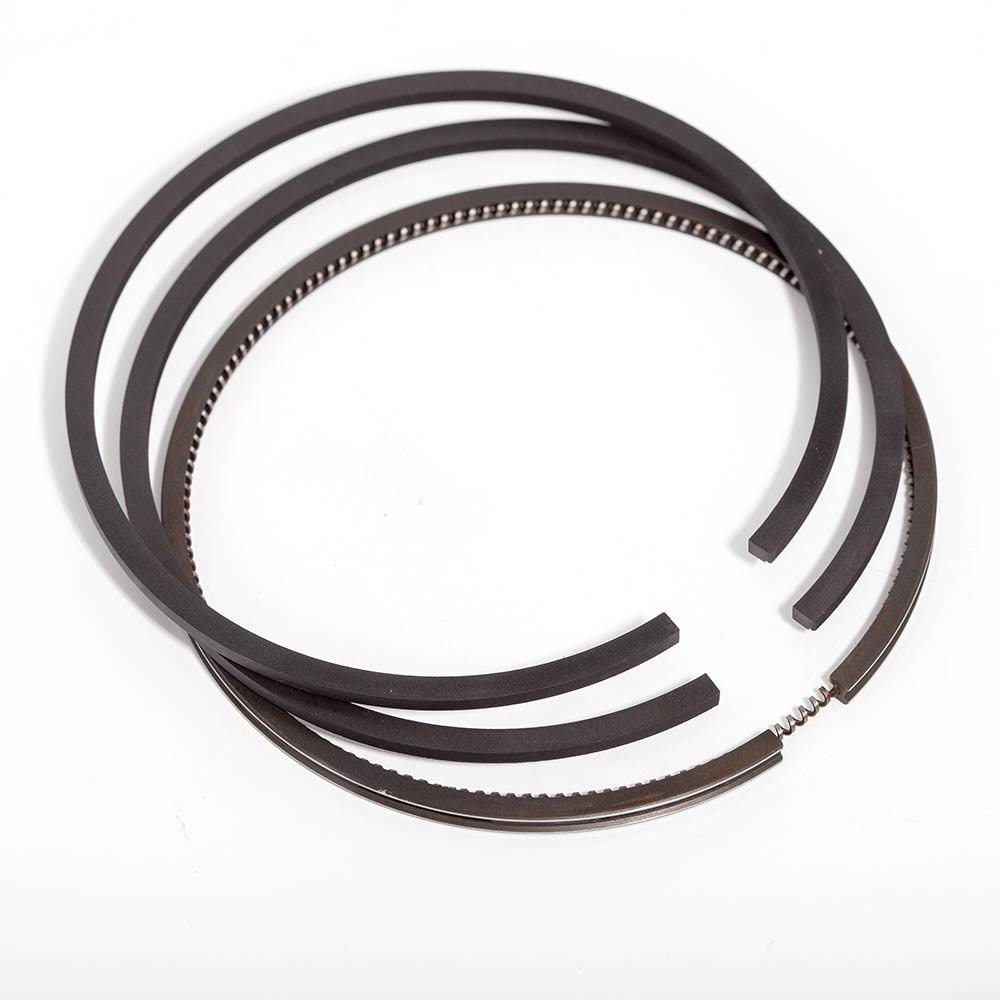

| Поршневые кольца ⌀65 мм (2 компрессионных + 1 маслосъёмное) | REMEZA LB30, LB40, V-0.25, W-0.36 | Комплект 3 шт. |
| Клапанная пластина большая | REMEZA LB50, LB75 | Арт. R 21125026 (21125015) |
| Клапанная пластина малая (2 шт.) | REMEZA LB50, LB75 | Арт. R 21125014 |
| Трубка межцилиндровая | W-0.36/8 | Ø12 мм, 220 мм, резьба Ø17 мм |
| Поршневые блоки чугунные | MZB китайские модели | Прямой и ременный привод |
| Поршневые блоки итальянского типа | Nardi, аналоги | Под двухцилиндровые блоки |
| Безмасляные поршневые блоки | Nardi медицинские, MZB безмасляные | — |
Совет: Перед заказом запчастей уточните у менеджера Acvatron артикул вашей модели — для LB50 и LB75 используются разные размеры поршней в зависимости от года выпуска.
Порядок замены поршневой группы: пошаговый регламент
1. Подготовка и обесточивание
Отключить компрессор от сети 220/380 В, стравить давление до 0 через дренажный кран ресивера. На REMEZA AirCast — заблокировать обратный клапан. Слить масло из картера.
2. Демонтаж клапанных крышек и головок цилиндров
На моделях LB50/LB75 откручивать болты головки в порядке перекрёстной затяжки, строго симметрично. Снять всасывающие и нагнетательные клапаны. Проверить состояние клапанных гнёзд — при наличии раковин выполнить притирку пастой или заменить седло.
3. Извлечение поршней и шатунов
Открыть крышки картера, открутить болты крышек шатунных вкладышей. На двухступенчатых LB50/LB75 — работать поочерёдно с каждым шатуном. Вывести шатунно-поршневую группу через цилиндровую полость, выпрессовать поршневой палец.
4. Дефектовка деталей
| Параметр | Допуск | Инструмент |
|---|---|---|
| Овальность гильзы | не более 0,02 мм | Нутромер |
| Конусность гильзы | не более 0,03 мм/100 мм | Нутромер |
| Зазор поршень–гильза | 0,03–0,08 мм | Щуп + микрометр |
| Тепловой зазор в замке кольца | 0,15–0,45 мм | Щуп |
| Торцевой зазор кольца в канавке | 0,04–0,09 мм | Щуп |
| Износ поршневого пальца | не более 0,01 мм | Микрометр |
5. Подбор и установка новых колец
Для REMEZA LB30 и LB40 (диаметр поршня ⌀65 мм) Acvatron поставляет готовый комплект: 2 компрессионных + 1 маслосъёмное кольцо. Кольца устанавливают с разводкой замков на 120° (три кольца) или 180° (два кольца). Рабочую поверхность смазать компрессорным маслом перед установкой.
Для LB50 и LB75 при исправных клапанах (пластины без трещин и деформаций) достаточно замены поршневых колец и клапанных пластин. Если клапанные пластины имеют трещины или потеряли плоскостность — заменить комплектом (арт. R 21125026 + R 21125014).
6. Сборка и затяжка
- Болты головки цилиндра затягивать динамометрическим ключом по схеме — момент затяжки для LB50: 25–30 Н·м, для LB75: 30–35 Н·м
- Болты шатунных крышек затягивать моментом 18–22 Н·м
- После сборки провернуть коленвал вручную — не должно быть заеданий
7. Контрольный пуск и обкатка
- Первые 30 минут — работа без нагрузки, контроль температуры цилиндров и давления масла
- Следующие 2 часа — нагружение с шагом 25% рабочего давления
- Итоговая проверка — время выхода на давление, производительность, отсутствие утечек в клапанных крышках
Преимущества обращения в Acvatron: 5 причин доверить ремонт нам
1. Оригинальные ЗИП для REMEZA, MZB и Nardi на складе в Кишинёве Кольца для LB30/LB40, клапанные пластины для LB50/LB75, поршневые блоки для MZB — в наличии. Не нужно ждать доставки из-за рубежа 3–4 недели.
2. Диагностика до разборки Тепловизионный контроль и виброакустический анализ позволяют определить причину потери производительности без демонтажа. Экономия на лишних трудозатратах — до 30%.
3. Знание модельного ряда Инженеры Acvatron обслуживают компрессоры AirCast серии LB с момента появления первых партий в Молдове. Знаем типичные слабые места каждой модели: у LB30/LB40 — ускоренный износ маслосъёмного кольца, у LB50 — клапанные пластины при работе с влажным воздухом без осушителя.
4. Ремонт по допускам производителя Все зазоры и моменты затяжки выставляются строго по документации REMEZA и MZB. Применяем прецизионный измерительный инструмент, не «на глаз».
5. Гарантия 12 месяцев на выполненные работы Гарантия распространяется как на запасные части, так и на качество монтажа. При использовании только оригинальных ЗИП Acvatron.
Сферы применения: где работают эти компрессоры в Молдове
- Производственные цеха и СТО — REMEZA AirCast LB50/LB75 с ременным приводом для пневмоинструмента и покрасочных постов
- Малый бизнес и мастерские — MZB с прямым приводом объёмом 50–100 л для периодической работы
- АЗС и шиномонтаж — поршневые компрессоры среднего давления для подкачки и пневматических подъёмников
- Медицина и фармацевтика — безмасляные блоки Nardi для медицинского воздуха (ISO 8573-1, класс 1)
- Пищевая промышленность и виноделие — компрессоры высокого давления Nardi 200–300 бар для пневматических укупорочных систем
- Строительство — ATMOS Чехия (дизельные передвижные) для дистанционных объектов без электросети
Виталий Болучевский, ведущий инженер Acvatron.md, 15 лет в отрасли компрессорного оборудования:
«На практике 80% обращений с «компрессор не набирает давление» решаются заменой поршневых колец и клапанных пластин — это расходники с ресурсом 3 000–5 000 моточасов. На REMEZA LB40 и LB30 особенно внимательно смотрим на маслосъёмные кольца: при работе без регулярной замены масла они залипают в канавках и перестают работать. Если кольца менять вовремя и следить за чистотой воздушного фильтра — такой компрессор ходит 15–20 лет без капитального ремонта.»
Соответствие нормативной базе
- ГОСТ 12.2.016-81 — требования безопасности к компрессорному оборудованию
- ISO 1217:2009 — методы испытаний и приёмки компрессоров
- ISO 8573-1:2010 — классы чистоты сжатого воздуха (актуально для Nardi медицинских и безмасляных серий)
- EN 12463 — требования к холодильным компрессорам пищевой промышленности
FAQ
Подходят ли кольца ⌀65 мм для LB30 и LB40 от Acvatron к моему компрессору? Да, комплект (2 компрессионных + 1 маслосъёмное, ⌀65 мм) подходит для REMEZA LB30, LB40, а также модификаций V-0.25 и W-0.36. Перед заказом уточните год выпуска компрессора у менеджера Acvatron — в ранних версиях LB40 применялись кольца с иной высотой.
Нужно ли менять гильзу цилиндра вместе с кольцами на REMEZA LB50? Не обязательно. Если нутромер показывает овальность гильзы до 0,05 мм и отсутствие задиров — достаточно новых колец и хонингования зеркала. При износе свыше 0,15 мм или при наличии рисок глубиной более 0,3 мм гильзу меняют. Для LB50 Acvatron поставляет как отдельные гильзы, так и блоки поршневые в сборе.
Можно ли самостоятельно заменить клапанные пластины на LB75? Технически да, если есть опыт работы с компрессорным оборудованием. Потребуется динамометрический ключ, набор торцевых головок и плоский щуп для контроля плоскостности пластины. Клапанные пластины (арт. R 21125026 и R 21125014) в наличии на складе Acvatron в Кишинёве. Если нет уверенности — звоните: +373 22 503-580, выедем и выполним замену с гарантией.
