Реле давления компрессора: что это и как настроить простыми словами

Что вообще делает эта деталь

Реле давления — это автоматический выключатель компрессора. Оно само включает мотор, когда воздуха в баке стало мало, и само выключает его, когда воздуха достаточно. Без этой детали пришлось бы стоять рядом и вручную щёлкать кнопку каждый раз, когда падает давление.

Работает это как термостат в холодильнике, только вместо температуры реле следит за давлением воздуха.

Два числа, которые нужно запомнить

У реле есть всего два важных значения:

• Давление включения (cut-in) — при каком давлении мотор запускается. Например, «включайся, когда в баке осталось 6 бар».
• Давление отключения (cut-out) — при каком давлении мотор глушится. Например, «выключайся, когда в баке набралось 8 бар».

Разницу между этими двумя цифрами называют дельтой. В примере выше он равен 2 бар (8 минус 6). Обычно у бытовых компрессоров этот разброс держат в районе 1,5–3 бар.

Зачем нужен разброс, а не одно число? Если бы мотор включался и выключался при одном и том же давлении, он бы дёргался туда-сюда почти без остановки — это называется «частые пуски» и убивает мотор и контакты гораздо быстрее, чем нормальная работа.

Почему неправильная настройка бьёт по кошельку

Если давление выставлено слишком высоко:

• Мотор работает дольше и сильнее нагревается
• Растёт счёт за электричество
• Пружины, уплотнения и клапаны изнашиваются быстрее — их придётся менять чаще
• Никакой пользы от этого нет, если инструменту столько давления не нужно

Если давление выставлено слишком низко:

• Пневмоинструмент работает слабо или вообще не работает
• Гвоздезабивной пистолет не пробивает материал
• Краскопульт распыляет краску неровно, каплями

Правильная настройка — это когда давления хватает именно вашему инструменту, ни больше ни меньше.

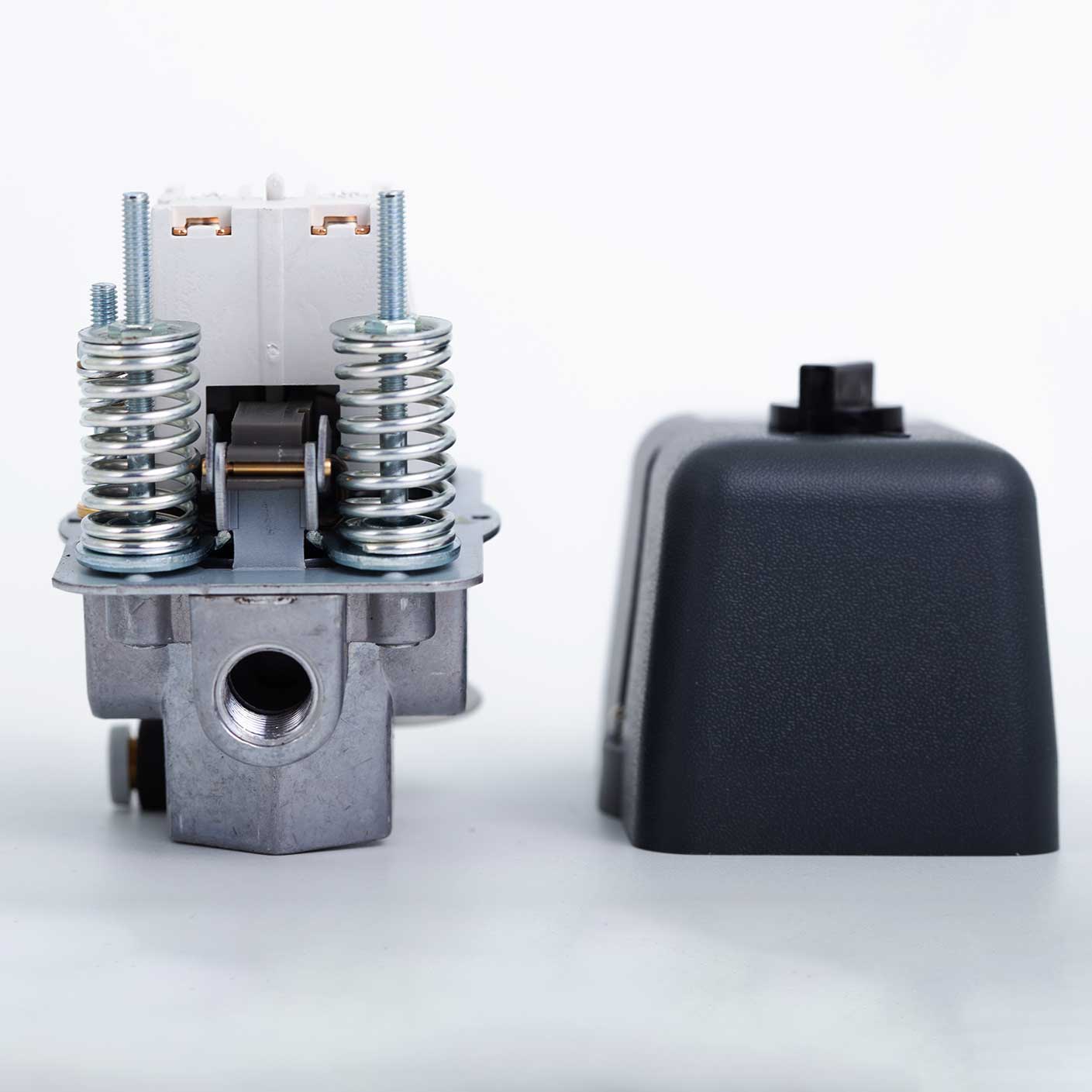

Из чего состоит реле давления

Внутри всего четыре главных детали:

1. Пружина — держит натяжение, которое определяет, при каком давлении сработает реле.
2. Мембрана (диафрагма) — гибкая пластина, которая чувствует давление воздуха в баке.
3. Контакты — замыкают и размыкают электрическую цепь, включая и выключая мотор.
4. Клеммы — место, куда подключаются провода питания.

Как это работает вместе: воздух в баке давит на мембрану снизу, пружина давит сверху. Пока давление воздуха слабее пружины — контакты замкнуты, мотор работает. Как только давление воздуха «продавливает» пружину — контакты размыкаются, мотор останавливается. Винт регулировки — это то, чем вы меняете натяжение пружины, а значит и то, при каком давлении всё это произойдёт.

У большинства моделей есть ещё клапан сброса (разгрузочный клапан) — он стравливает остаточный воздух из трубки между насосом и обратным клапаном при остановке, чтобы мотору было легче стартовать в следующий раз.

Как настроить давление: пошагово

Шаг 1. Подготовка — обязательно для безопасности

• Полностью обесточьте компрессор: выключите автомат или выдерните вилку из розетки.
• Откройте кран слива на дне бака и выпустите весь воздух.
• Убедитесь, что давление в баке равно нулю, прежде чем откручивать крышку реле.
• Аккуратно снимите крышку реле (обычно она держится на 2 винтах). Винты не теряйте.

Шаг 2. Настройка давления включения

Внутри вы увидите главный регулировочный винт. Он отвечает за давление, при котором включается мотор.

• Крутите винт по часовой стрелке — давление включения растёт.
• Крутите против часовой стрелки — давление включения падает.
• Крутите понемногу — четверть оборота за раз достаточно, дальше проверяйте результат.

Шаг 3. Настройка давления отключения (если есть отдельный винт)

Если у вашего реле есть второй, меньший винт — он регулирует разброс между включением и отключением (дифференциал), не трогая при этом давление включения.

• Тоже крутите небольшими шагами, проверяя результат после каждого изменения.

Шаг 4. Проверка

• Верните питание, запустите компрессор.
• Следите за манометром (прибором давления) на баке.
• Мотор должен остановиться ровно при заданном давлении отключения и снова запуститься при давлении включения.
• Повторите цикл несколько раз, чтобы убедиться, что всё стабильно, и прислушайтесь — не должно быть посторонних звуков или перегрева.

Для большинства бытовых компрессоров нормальный диапазон — примерно 5,5–8 бар (80–120 psi), но у вашей конкретной модели цифры могут отличаться — смотрите паспорт.
