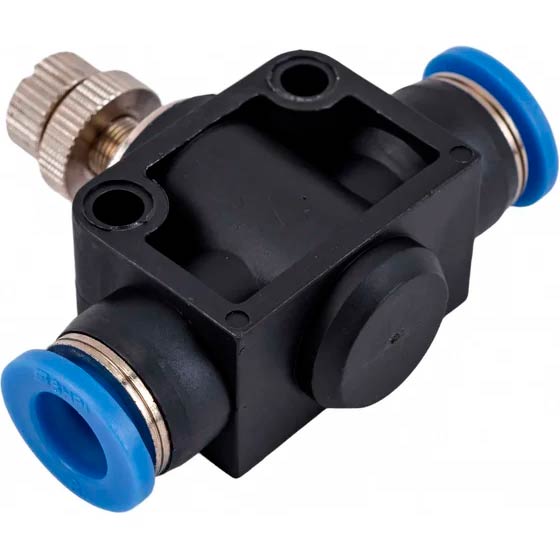

SCF 08 — Дроссель без обратного клапана
Назначение и принцип работы
Дроссель SCF 08 предназначен для регулировки скорости перемещения пневматических цилиндров и управления расходом воздуха в пневматических системах. Игольчатая конструкция обеспечивает плавную и точную настройку расхода, а встроенный обратный клапан позволяет воздуху свободно проходить в противоположном направлении без значительного сопротивления. Это обеспечивает стабильную работу привода, уменьшение рывков и демпфирование движения исполнительных механизмов.
Основные преимущества
- Точная ручная регулировка расхода воздуха
- Встроенный обратный клапан для одностороннего дросселирования
- Плавное управление скоростью пневмоприводов
- Компактная конструкция для удобного монтажа
- Надёжная работа в промышленных условиях
- Совместимость со стандартными пневматическими системами
- Устойчивость к износу и коррозии
Область применения
Дроссель SCF 08 используется в:
- пневматических цилиндрах;
- автоматических производственных линиях;
- системах промышленной автоматизации;
- упаковочном оборудовании;
- пневматических приводах и манипуляторах;
- оборудовании дозирования и позиционирования.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Тип устройства | Дроссель с обратным клапаном |
| Рабочая среда | Сжатый воздух |
| Тип регулировки | Игольчатая |
| Тип монтажа | Линейный / угловой |
| Диаметр подключения | 8 мм |
| Рабочее давление | до 0.8–1.0 МПа |
| Максимальное давление | до 1.2 МПа |
| Рабочая температура | 0 … +60 °C |
| Материал корпуса | Технополимер / латунь |
| Тип управления | Ручная регулировка |
Аналоги
| Бренд | Артикул | Примечание |
|---|---|---|
| EMC | ZSA08 | Прямой аналог |
| NBPT | SCF-08 | Идентичная модель |
| AirTAC / аналог | ASC / RE серии | Резьбовые версии |
| SMC | AS серии (push-in) | Премиум-аналог |
Особенности конструкции
Корпус дросселя выполнен из прочных материалов, устойчивых к механическим нагрузкам и воздействию промышленной среды. Регулировочный винт с рифлёной поверхностью позволяет выполнять настройку вручную без использования инструмента. Конструкция рассчитана на длительную эксплуатацию при интенсивной работе оборудования.
Купить SCF 08
Вы можете заказать дроссель SCF 08 для систем промышленной пневматики и автоматизации. Устройство обеспечивает стабильное регулирование расхода воздуха, надёжную работу исполнительных механизмов и простую интеграцию в существующие пневматические системы.
Сравнение с RE-02
| Характеристика | SCF-08 | RE-02 |
|---|---|---|
| Тип подключения | Push-in Ø8 мм | Резьба G1/4″ |
| Монтаж | Быстросъёмный | Резьбовой |
| Диапазон давления | 0–10 бар | 0–9.5 бар |
| Температура | -20…+60°C | 0…+60°C |
| Материал корпуса | PBT + латунь | Алюминиевый сплав |
| Лучше всего подходит | Быстрый монтаж, мобильные системы | Стационарные системы, высокая прочность |
FAQ
1. В чём разница между meter-in и meter-out? Meter-out (дросселирование на выхлопе) даёт более стабильную скорость при переменной нагрузке. Meter-in (на входе) проще, но менее стабилен.
2. Можно ли использовать SCF-08 с полиуретановой трубкой? Да, отлично работает с полиуретановыми и полиамидными трубками Ø8 мм.
3. Как определить направление потока? На корпусе обычно нанесена стрелка — в направлении стрелки воздух проходит свободно, против — регулируется.
4. Подходит ли для агрессивных сред? Нет, предназначен только для чистого сжатого воздуха.
