Регулятор давления GRS200-08-J-C3-G (1/4″, панельный монтаж) — SHPI Тайвань

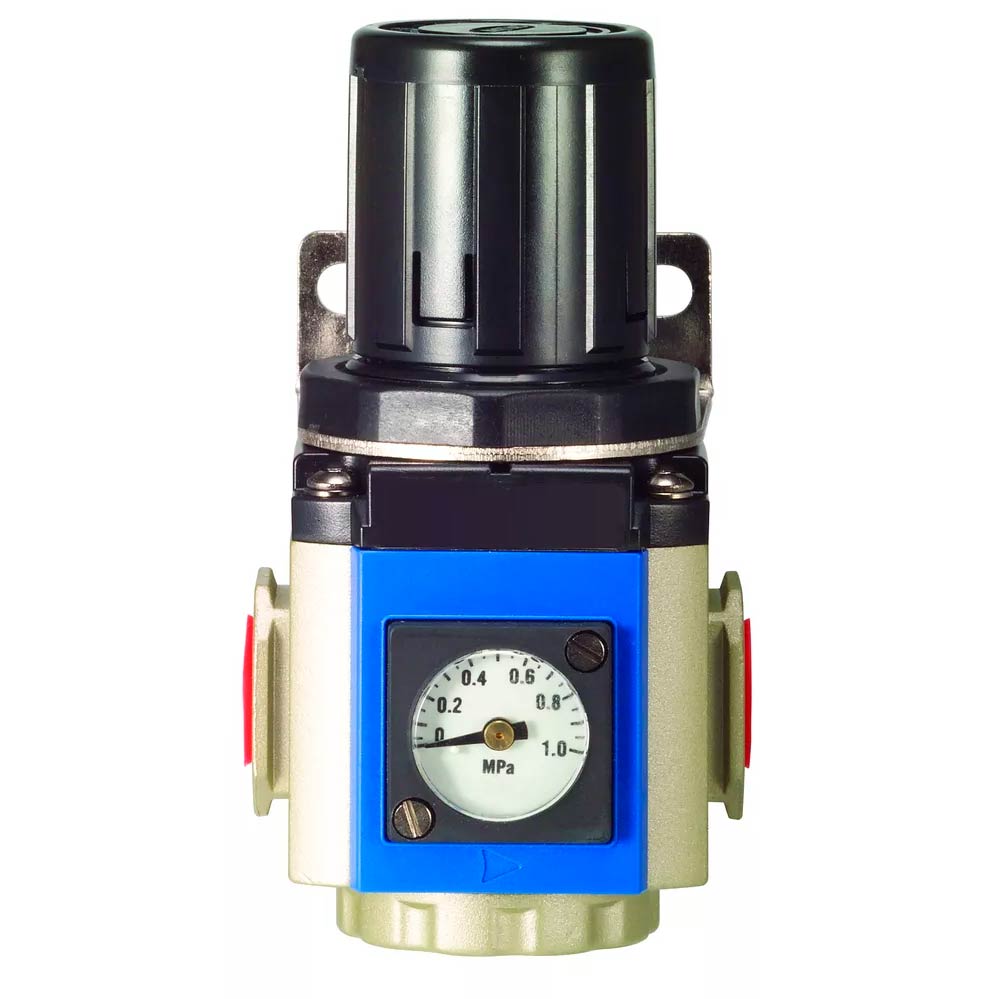

Что такое регулятор давления GRS200-08-J-C3-G

Регулятор давления GRS200-08-J-C3-G — это компактный пневматический редуктор серии GRS 200 производства SHPI (Тайвань) с присоединительным портом 1/4″ BSPP и панельным способом монтажа. Устройство предназначено для точного поддержания заданного давления сжатого воздуха на выходе независимо от колебаний давления на входе, без функции фильтрации — используется там, где фильтрация уже выполнена предшествующим оборудованием или не требуется. Встроенный квадратный манометр со шкалой bar и самоблокирующийся механизм регулировочного винта обеспечивают точную настройку и надёжную фиксацию рабочего давления.

1 People watching this product now!

Расшифровка кода модели GRS200-08-J-C3-G

Позиция	Значение
G	Серия G (промышленная пневматика SHPI)
R	Regulator — регулятор давления (без фильтра)
S	Square gauge — встроенный квадратный манометр
200	Типоразмер 200 (компактная серия)
08	Размер порта — 1/4″
J	Способ монтажа — панельный (Panel mount)
C	Манометр — встроенный квадратный (Compact)
3	Шкала манометра — бар (bar)
G	Тип резьбы — BSPP (G)

Отличие кода J от кода без J: стандартные модели GRS200 монтируются на трубопровод или кронштейн. Модификация J предусматривает панельный монтаж — регулятор крепится непосредственно через отверстие в панели управления, щита или корпуса оборудования с фиксацией гайкой, выводя рукоятку регулировки и манометр на лицевую сторону.

Технические характеристики

Параметр	Значение
Функция	Регулятор давления (без фильтра)
Рабочая среда	Сжатый воздух
Присоединительный порт	1/4″ BSPP (G)
Диапазон регулировки давления	0–8,5 бар (0–0,85 МПа)
Рабочий диапазон давления	0,5–9,0 бар (0,05–0,9 МПа)
Максимальное рабочее давление	10,0 бар (1,0 МПа)
Испытательное давление	15,0 бар (1,5 МПа)
Способ монтажа	Панельный (Panel mount)
Температурный режим	5°C … 60°C
Тип манометра	Встроенный квадратный, шкала bar
Механизм фиксации	Самоблокирующийся (pressed-in self-locking)
Тип конструкции	Сбалансированный диафрагменный регулятор
Корпус	Алюминиевый сплав
Производитель	SHPI (Тайвань)

Чем GRS200-08 отличается от GFRS200-08: когда нужен чистый регулятор

Ключевой вопрос при выборе — нужна ли фильтрация в точке установки.

Критерий	GRS200-08-J-C3-G	GFRS200-08-M-C3-W-G
Функция	Только регулятор давления	Фильтр + регулятор
Фильтрация воздуха	❌	✅ 5 мкм
Дренажная колба	❌	✅ 15 см³
Способ монтажа	Панельный (J)	Трубопроводный / кронштейн
Габариты	Меньше	Больше
Установка на щит управления	✅ Оптимально	Не предназначен
Применение	После фильтра / на щите	Постовая подготовка воздуха

GRS200-08-J-C3-G выбирают, когда:

Воздух уже прошёл фильтрацию на входе в систему (магистральный фильтр или осушитель), и повторная фильтрация в точке применения не нужна
Регулятор монтируется в панель управления, шкаф автоматики или корпус станка — панельное исполнение J обеспечивает аккуратную встроенную установку с выводом рукоятки наружу
Требуется минимальная строительная длина в монтажном пространстве

Преимущества и уникальные торговые предложения

1. Панельный монтаж (J) — чистая интеграция в оборудование

Конструкция для монтажа через отверстие в панели позволяет аккуратно встроить регулятор в щит управления, пульт оператора или корпус станка. Рукоятка регулировки и манометр выходят на лицевую сторону, все соединения — с тыльной. Это профессиональное решение для машиностроителей и разработчиков пневматических систем.

2. Самоблокирующийся механизм — надёжная фиксация настроек

Прижимной самоблокирующийся механизм регулировочной рукоятки исключает самопроизвольный сдвиг установленного давления при вибрации оборудования, случайном касании или температурных деформациях. Особенно важно для встроенных приложений, где доступ к регулятору ограничен и частая перенастройка нежелательна.

3. Сбалансированная диафрагменная конструкция — высокая точность регулирования

Балансированный механизм регулировочного узла обеспечивает высокую повторяемость и минимальный дрейф давления при изменении расхода воздуха. Это критично для прецизионных пневматических приводов, испытательных стендов и систем автоматики.

4. Встроенный квадратный манометр — контроль давления без дополнительных приборов

Компактный манометр со шкалой bar интегрирован непосредственно в корпус регулятора и выходит на лицевую сторону панели вместе с рукояткой. Оператор видит актуальное давление без дополнительных выносных манометров и соединительных трубок.

5. Алюминиевый корпус — лёгкость при высокой прочности

Корпус из алюминиевого сплава обеспечивает рабочее давление до 10 бар и испытательное до 15 бар при минимальной массе — важный фактор при встройке в мобильное оборудование или подвесные панели.

Сферы применения

GRS200-08-J-C3-G применяется в ситуациях, где требуется точная регулировка давления с панельной интеграцией:

Щиты управления и пульты операторов — встройка в лицевую панель для оперативной регулировки давления без вскрытия шкафа
Станки и обрабатывающие центры — регулятор давления для зажимных патронов, пневматических тисков, продувки зоны резания
Испытательные стенды и лабораторное оборудование — точная подача воздуха заданного давления к испытуемым образцам
Автоматизированные производственные линии — питание отдельных пневматических цилиндров и распределителей с индивидуальной настройкой давления
Пневматические прессы и сборочные приспособления — регулировка усилия зажима через давление в цилиндре
Полиграфическое и упаковочное оборудование — управление давлением подачи воздуха к формным цилиндрам, захватам и толкателям
Медицинское и лабораторное оборудование — там, где воздух уже осушен и очищен, и требуется только стабилизация давления

Виталий Болучевский, инженер по пневматическому оборудованию, 25 лет в индустрии очистки сжатого воздуха:

«GRS200-08-J — это инструмент для системного проектировщика, а не для покупателя «с полки». Панельное исполнение J используется тогда, когда вы строите оборудование или щит управления и хотите, чтобы регулятор был органично вписан в конструкцию, а не висел на трубе снаружи. Важно: устанавливайте его после фильтра, иначе грязь и влага быстро выведут диафрагму из строя. Без фильтра перед GRS200-08 срок службы регулятора в условиях некачественного компрессорного воздуха сокращается в 3–4 раза. Если фильтр ещё не предусмотрен в системе — берите GFRS200-08, это будет правильнее».

Соответствие международным стандартам

Регуляторы давления серии GRS200 производства SHPI (Тайвань) разработаны в соответствии со следующими стандартами:

ISO 6953-1/2 — пневматические регуляторы давления: требования к характеристикам и методы испытаний
ISO 5599 — пневматические компоненты и устройства подготовки воздуха
EN 983 — требования безопасности для пневматических систем и компонентов в машиностроении

Часто задаваемые вопросы

Что означает буква J в коде GRS200-08-J-C3-G?

J обозначает способ монтажа — панельный (Panel mount). Регулятор крепится через отверстие в лицевой панели и фиксируется гайкой, выводя рукоятку регулировки и манометр наружу. Стандартные модели без J монтируются на трубопровод или настенный кронштейн.

Нужен ли фильтр перед GRS200-08?

Да, фильтрация перед регулятором обязательна. GRS200-08 — чистый регулятор без влагоотделителя, поэтому влага, масло и твёрдые частицы из компрессорного воздуха будут напрямую воздействовать на диафрагму и седло клапана. Если в системе нет магистрального фильтра, используйте GFRS200-08 (фильтр + регулятор в одном корпусе) вместо GRS200-08.

Можно ли переключиться с панельного монтажа на монтаж на кронштейне?

GRS200-08-J проектировался под панельную установку. Для монтажа на кронштейне или трубопроводе следует выбирать модель без суффикса J — GRS200-08 со стандартным способом крепления. Использование панельного регулятора на кронштейне технически возможно, но не оптимально с точки зрения фиксации и вибростойкости.
