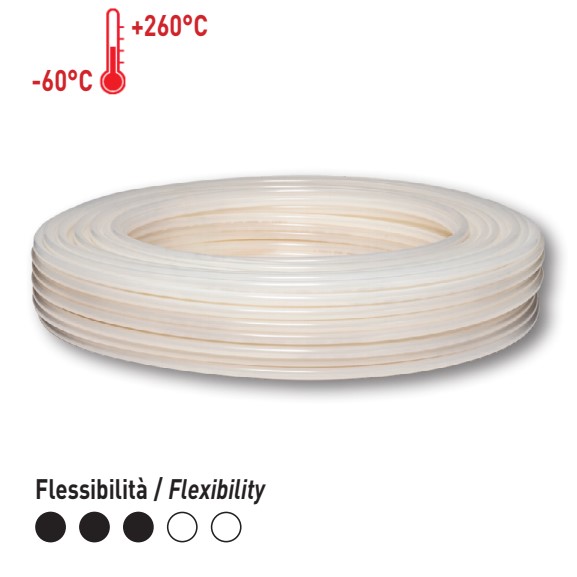

PTFE46: Высокотехнологичная трубка из тефлона для экстремальных условий
PTFE46 — это специализированная калиброванная трубка из политетрафторэтилена (PTFE/Teflon), предназначенная для работы в условиях экстремальных температур и высокоагрессивных химических сред. Она обеспечивает надежную и безопасную транспортировку жидкостей, газов и паров в диапазоне от -60°C до +260°C, сохраняя при этом полную химическую инертность и антифрикционные свойства.
Технический справочник по пневматическим трубкам
Сравнение материалов: PU · PA · PE · PTFE/PFA/FEP · PVC · Силикон | Давление в барах, температура в °C
| Материал | Раб. давление (+23°C, Ø6) | Температура | Гибкость | FDA | Топливо / масла | Кислоты | Щёлочи | UV-стойкость | Гидролиз | Цена |
|---|---|---|---|---|---|---|---|---|---|---|
| PU — Полиуретан | до 16 бар | −40 … +60 °C | Спец. марки | Средняя | Слабая | Средняя | Слабая | Слабая | Средняя | |
| PA12 — Полиамид | до 25 бар | −40 … +100 °C | Да (PA12) | Высокая | Средняя | Средняя | Хорошая | Хорошая | Средняя | |
| PE / LDPE | до 10 бар | −30 … +60 °C | Да (пищ. марки) | Слабая | Высокая | Высокая | Средняя | Отличная | Низкая | |
| PTFE / PFA / FEP | до 20 бар | −60 … +260 °C | FDA + USP VI | Универсальная | Все (кроме F₂) | Универсальная | Отличная | Отличная | Очень высокая | |
| PVC — ПВХ | до 12 бар | −10 … +60 °C | Спец. марки | Слабая | Средняя | Высокая | Слабая | Хорошая | Низкая | |
| Силикон (VMQ) | до 10 бар | −60 … +180 °C | FDA + USP VI | Слабая | Средняя | Средняя | Отличная | Отличная | Высокая |
Полиуретан (PU / PUR)
Максимальная гибкость · Отличная истираностойкость · Большой выбор цветов · Лёгкий вес · Малый радиус изгиба · Хорошее соотношение цена / качество
Гидролиз при влажности · Слабая UV-стойкость · Ограниченная химстойкость · Не для горячих сред (>60°C) · Набухание в сильных растворителях
Полиамид / Нейлон (PA6 · PA11 · PA12)
Высокое рабочее давление · Хорошая UV-стойкость · Устойчивость к топливам и маслам · FDA-совместимость PA12 · Широкий тем. диапазон
PA6 сильно впитывает влагу · Менее гибкий, чем PU · Требует точного монтажа фитингов · Чувствителен к конц. кислотам
Полиэтилен (PE / LDPE / HDPE)
Самая низкая цена · Химическая инертность к воде / кислотам / щелочам · Очень лёгкий · FDA-совместимость
Низкая тем. стойкость · Набухает в углеводородах · Невысокое давление (LDPE) · LDPE ползёт при нагрузке · UV-деградация без стабилизаторов
Тефлон: PTFE · PFA · FEP
Максимальная хим. инертность · Рабочие темп. до +260°C · Антиадгезионные свойства · FDA + USP Class VI · Нулевое влагопоглощение
Наивысшая стоимость · PTFE не сваривается · Жёсткий (ограниченная гибкость) · Очень тяжёлый · Нельзя применять с расплавами щелочных металлов
ПВХ — Поливинилхлорид
Низкая цена · Высокая прозрачность · Хорошая стойкость к щелочам и разб. кислотам · Широкая доступность
Хрупкость на морозе · UV-деградация · Не совместим с углеводородами · HCl при горении · Пластификаторы мигрируют со временем
Силикон (VMQ / MVQ)
FDA + USP Class VI · Автоклавируется · Широчайший тем. диапазон · UV/озон-стойкость · Биологически инертен · Гибкость сохраняется на морозе
Не совместим с углеводородами · Высокая стоимость · Низкая прочность на разрыв · Газопроницаем · Слабая стойкость к конц. кислотам
Технические характеристики PTFE46
|
Параметр
|
Значение
|
Стандарт / Метод
|
|---|---|---|
|
Внутренний диаметр (Ø INT)
|
4 мм (±0,2)
|
|
|
Внешний диаметр (Ø EST)
|
6 мм (±0,2, двойная калибровка)
|
|
|
Материал
|
PTFE (Teflon)
|
|
|
Рабочее давление (при 23°C)
|
18 бар
|
|
|
Давление разрыва (при 23°C)
|
54 бар
|
|
|
Минимальный радиус изгиба
|
30 мм
|
|
|
Диапазон температур
|
от -60°C до +260°C
|
|
|
Твердость
|
55 ShD
|
|
|
Прочность на растяжение
|
> 20 МПа
|
ASTM D638
|
|
Удлинение при разрыве
|
> 200%
|
ASTM D638
|
Преимущества и сильные стороны
- Экстремальная термическая стабильность. Возможность эксплуатации при температурах до +260°C делает эту трубку незаменимой в системах подачи перегретого пара и в горячих цехах, где стандартные полимеры (PU, PA) плавятся.
- Абсолютная химическая инертность. Материал PTFE проявляет исключительную стойкость к кислотам, щелочам, растворителям и сильным окислителям. Это гарантирует отсутствие деградации трубки и загрязнения перекачиваемой среды.
- Двойная калибровка (Double Calibration). Высокая точность соблюдения допусков как внутреннего, так и внешнего диаметра (±0,2 мм) обеспечивает идеальную посадку и герметичность при использовании с быстроразъемными фитингами.
- Низкий коэффициент трения. Гладкая внутренняя поверхность препятствует образованию отложений и облегчает транспортировку вязких жидкостей, таких как краски или масла.
- Биологическая нейтральность. Трубка не имеет запаха, вкуса и полностью безопасна для контакта с пищевыми продуктами и медицинскими препаратами.
Сферы применения
- Химическая промышленность: транспортировка агрессивных реагентов и лабораторные испытания.
- Пищевой сектор: линии розлива, системы подачи горячих ингредиентов и жиров.
- Окрасочное оборудование: подача лаков, красок и растворителей.
- Медицина и стоматология: подача стерильного воздуха, воды и специфических флюидов.
- Энергетика: транспортировка пара под давлением и кислорода.
«При работе с PTFE46 важно помнить о поправочных коэффициентах давления. Хотя номинал составляет 18 бар при +23°C, при достижении +200°C допустимое давление снижается до 20% от номинального (коэффициент 0,2), что составляет всего 3,6 бар. Также тефлон обладает высокой твердостью (55 ShD), поэтому для обеспечения надежного соединения в компрессорных установках я рекомендую использовать специализированные металлические фитинги, предназначенные для жестких полимеров».
Соответствие стандартам и сертификация
- FDA 21 CFR 177.1550 (США): допуск для контакта с пищевыми продуктами.
- European Regulation EC 1935/2004 и UE 10/2011: европейские стандарты безопасности материалов.
- RoHS и REACH: отсутствие опасных веществ в составе изделия.
