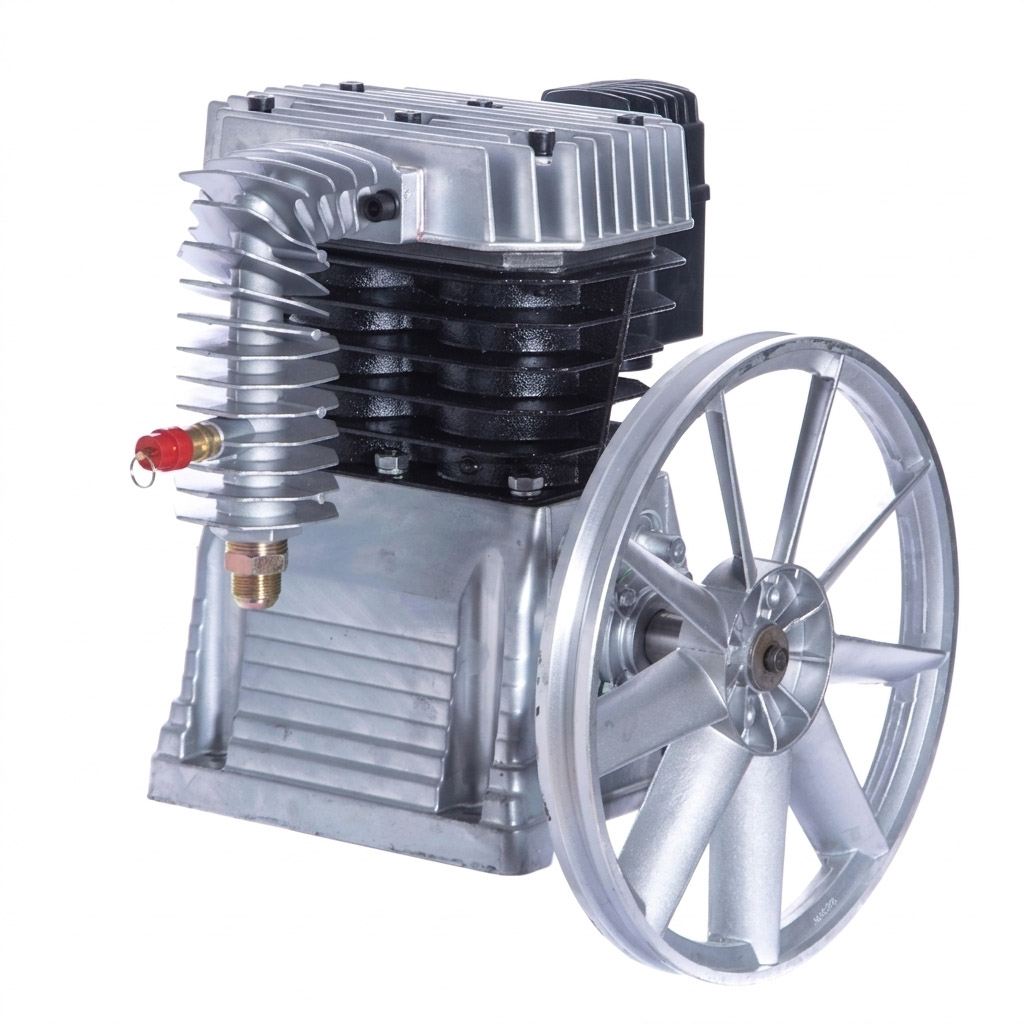

Поршневой блок 2080: Рядный двухцилиндровый агрегат (80 мм)
Поршневой блок 2080 — это промышленный узел с рядным расположением двух цилиндров одинакового диаметра (80 мм). Данная конфигурация отличается простотой обслуживания и надежностью конструкции, обеспечивая стабильную подачу сжатого воздуха объемом до 500 л/мин. Блок предназначен для установки на ресиверы объемом 50–150 литров и работы в паре с электродвигателем мощностью 4 кВт.
Технические характеристики блока 2080 (Рядный)
Конструкция с двумя одинаковыми цилиндрами позволяет добиться равномерного распределения нагрузки на коленчатый вал.
| Параметр | Значение |
| Тип блока | Рядный, одноступенчатый |
| Количество цилиндров | 2 цилиндра одинакового диаметра |
| Диаметр поршня | 80 мм |
| Рекомендуемая мощность двигателя | 3.0 кВт (допускается 4.0 кВт) |
| Производительность (вход) | 500 л/мин |
| Максимальное давление | 8 бар |
| Привод | Ременный (2 ремня профиля B) |
| Охлаждение | Воздушное (принудительное лопастями маховика) |
Преимущества рядной конструкции 2080
-
Синхронная работа поршней: Рядное расположение и одинаковый диаметр цилиндров упрощают динамическую балансировку узла, что снижает уровень вибраций, передаваемых на ресивер.
-
Эффективное масляное охлаждение: Благодаря вертикальному расположению цилиндров, смазка разбрызгиванием происходит максимально эффективно, обеспечивая стабильную масляную пленку на зеркале цилиндра 80 мм.
-
Единая головка цилиндров: Рядная компоновка позволяет использовать общую клапанную плиту, что упрощает замену прокладок и обслуживание клапанов.
-
Чугунный корпус: Литой корпус отлично поглощает шум и служит надежным радиатором, отводя избыточное тепло от камер сжатия.
Преимущества рядной конструкции 2080
-
Синхронная работа поршней: Рядное расположение и одинаковый диаметр цилиндров упрощают динамическую балансировку узла, что снижает уровень вибраций, передаваемых на ресивер.
-
Эффективное масляное охлаждение: Благодаря вертикальному расположению цилиндров, смазка разбрызгиванием происходит максимально эффективно, обеспечивая стабильную масляную пленку на зеркале цилиндра 80 мм.
-
Единая головка цилиндров: Рядная компоновка позволяет использовать общую клапанную плиту, что упрощает замену прокладок и обслуживание клапанов.
-
Чугунный корпус: Литой корпус отлично поглощает шум и служит надежным радиатором, отводя избыточное тепло от камер сжатия.
Мнение эксперта: Виталий Болучевский
«Модель 2080 с рядным расположением цилиндров — это стандарт де-факто для тех, кому нужен надежный и понятный в обслуживании агрегат. Поршни диаметром 80 мм обеспечивают солидный объем воздуха, при этом не перегружая стандартную электросеть. Как инженер, отмечу, что именно рядная схема 2х80 мм наиболее удобна для капитального ремонта: доступ к шатунно-поршневой группе здесь максимально открыт. Оборудование соответствует стандартам ISO 9001 и проверено годами эксплуатации в жестких условиях СТО».
Часто задаваемые вопросы (FAQ)
1. Почему здесь используются два одинаковых поршня? Это одноступенчатая система сжатия. Оба поршня одновременно всасывают и сжимают воздух до конечного давления. Это позволяет получить высокую производительность при относительно низких оборотах.
2. Какое расстояние между крепежными отверстиями на платформе? Блок имеет стандартные посадочные размеры для своей серии. При установке на платформу с двигателем 3 кВт обеспечивается соосность, необходимая для долгой работы ремней.
3. Идет ли в комплекте сапун и смотровое стекло? Да, блок поставляется полностью укомплектованным: с масляным щупом (или стеклом), сапуном для сброса давления в картере и двумя воздушными фильтрами.
