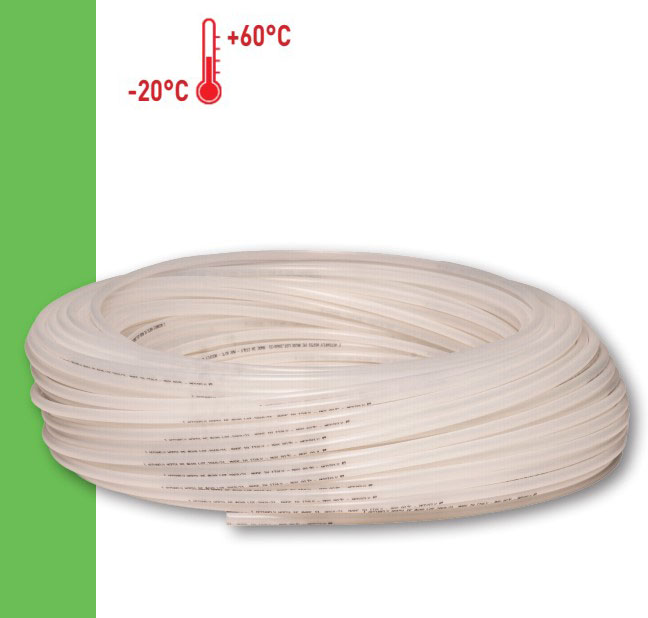

Пищевая калиброванная трубка PEAC68 (PELD)
PEAC68 — это специализированная калиброванная трубка из полиэтилена низкой плотности (PELD), предназначенная для транспортировки жидких и газообразных сред в пищевой промышленности. Она отличается абсолютной нетоксичностью, высокой химической инертностью и полной безопасностью при контакте с продуктами питания, что подтверждено международными сертификатами.
Технический справочник по пневматическим трубкам
Сравнение материалов: PU · PA · PE · PTFE/PFA/FEP · PVC · Силикон | Давление в барах, температура в °C
| Материал | Раб. давление (+23°C, Ø6) | Температура | Гибкость | FDA | Топливо / масла | Кислоты | Щёлочи | UV-стойкость | Гидролиз | Цена |
|---|---|---|---|---|---|---|---|---|---|---|
| PU — Полиуретан | до 16 бар | −40 … +60 °C | Спец. марки | Средняя | Слабая | Средняя | Слабая | Слабая | Средняя | |
| PA12 — Полиамид | до 25 бар | −40 … +100 °C | Да (PA12) | Высокая | Средняя | Средняя | Хорошая | Хорошая | Средняя | |
| PE / LDPE | до 10 бар | −30 … +60 °C | Да (пищ. марки) | Слабая | Высокая | Высокая | Средняя | Отличная | Низкая | |
| PTFE / PFA / FEP | до 20 бар | −60 … +260 °C | FDA + USP VI | Универсальная | Все (кроме F₂) | Универсальная | Отличная | Отличная | Очень высокая | |
| PVC — ПВХ | до 12 бар | −10 … +60 °C | Спец. марки | Слабая | Средняя | Высокая | Слабая | Хорошая | Низкая | |
| Силикон (VMQ) | до 10 бар | −60 … +180 °C | FDA + USP VI | Слабая | Средняя | Средняя | Отличная | Отличная | Высокая |
Полиуретан (PU / PUR)
Максимальная гибкость · Отличная истираностойкость · Большой выбор цветов · Лёгкий вес · Малый радиус изгиба · Хорошее соотношение цена / качество
Гидролиз при влажности · Слабая UV-стойкость · Ограниченная химстойкость · Не для горячих сред (>60°C) · Набухание в сильных растворителях
Полиамид / Нейлон (PA6 · PA11 · PA12)
Высокое рабочее давление · Хорошая UV-стойкость · Устойчивость к топливам и маслам · FDA-совместимость PA12 · Широкий тем. диапазон
PA6 сильно впитывает влагу · Менее гибкий, чем PU · Требует точного монтажа фитингов · Чувствителен к конц. кислотам
Полиэтилен (PE / LDPE / HDPE)
Самая низкая цена · Химическая инертность к воде / кислотам / щелочам · Очень лёгкий · FDA-совместимость
Низкая тем. стойкость · Набухает в углеводородах · Невысокое давление (LDPE) · LDPE ползёт при нагрузке · UV-деградация без стабилизаторов
Тефлон: PTFE · PFA · FEP
Максимальная хим. инертность · Рабочие темп. до +260°C · Антиадгезионные свойства · FDA + USP Class VI · Нулевое влагопоглощение
Наивысшая стоимость · PTFE не сваривается · Жёсткий (ограниченная гибкость) · Очень тяжёлый · Нельзя применять с расплавами щелочных металлов
ПВХ — Поливинилхлорид
Низкая цена · Высокая прозрачность · Хорошая стойкость к щелочам и разб. кислотам · Широкая доступность
Хрупкость на морозе · UV-деградация · Не совместим с углеводородами · HCl при горении · Пластификаторы мигрируют со временем
Силикон (VMQ / MVQ)
FDA + USP Class VI · Автоклавируется · Широчайший тем. диапазон · UV/озон-стойкость · Биологически инертен · Гибкость сохраняется на морозе
Не совместим с углеводородами · Высокая стоимость · Низкая прочность на разрыв · Газопроницаем · Слабая стойкость к конц. кислотам
Технические характеристики PEAC68
|
Параметр
|
Значение
|
|---|---|
|
Внутренний диаметр (Ø INT)
|
6 мм
|
|
Внешний диаметр (Ø EST)
|
8 мм (калиброванный)
|
|
Материал
|
Полиэтилен низкой плотности (PELD)
|
|
Рабочее давление (при 23°C)
|
10 бар
|
|
Давление разрыва (при 23°C)
|
40 бар
|
|
Радиус изгиба (при 23°C)
|
50 мм
|
|
Рабочая температура
|
от -20°C до +60°C
|
|
Плотность
|
0,921 г/см³
|
|
Удлинение при разрыве
|
400%
|
|
Стандартная длина бухты
|
100 м
|
Преимущества и сильные стороны
- Гигиеническая безопасность и чистота. Материал PELD является аморфным и химически нейтральным, что исключает миграцию нежелательных веществ в продукт и гарантирует сохранение его органолептических качеств.
- Выдающаяся химическая стойкость. Изделие устойчиво к воздействию кислот, щелочей и различных растворителей, что делает его незаменимым в системах дозирования агрессивных пищевых добавок иCIP-мойки.
- Сбалансированные механические свойства. Сочетание высокого удлинения при разрыве (400%) и модуля упругости (100 МПа) обеспечивает необходимую прочность трубопровода при сохранении гибкости, достаточной для удобного монтажа.
- Высокая точность калибровки. Строгое соблюдение внешнего диаметра (8 мм) позволяет использовать трубку с быстроразъемными (цанговыми) фитингами, обеспечивая идеальную герметичность соединений без дополнительных уплотнителей.
Сферы применения
- Пищевое производство: транспортировка питьевой воды, соков, алкогольных напитков и жидких концентратов.
- Водоподготовка: использование в системах фильтрации и установках обратного осмоса.
- Лабораторная техника: линии подачи реагентов и деионизированной воды в аналитическом оборудовании.
«В системах распределения жидкостей пищевого назначения модель PEAC68 является эталоном надежности в бюджетном сегменте. Однако проектировщикам следует учитывать температурную зависимость давления: при нагреве среды до +60°C рабочее давление трубки необходимо корректировать с коэффициентом 0,40, что снижает допустимый предел до 4 бар. Также я настоятельно рекомендую избегать фитингов, которые расширяют край трубки более чем на 15%, чтобы предотвратить риск развития микротрещин и «эффекта ползучести» (creep effect) со временем».
Соответствие стандартам и сертификация
- FDA 21 CFR 177.1520: соответствие требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США.
- Регламенты ЕС: № 10/2011 (пластиковые материалы для контакта с пищей) и № 1935/2004.
- M.O.C.A.: возможность предоставления сертификата соответствия для материалов, контактирующих с пищевыми продуктами.
- ISO 4120:2021 и DIN 6653-1:2018-09: успешное прохождение сенсорных и органолептических тестов.
