Магнитный датчик XC-11R-1M
Магнитный датчик XC-11R-1M: Универсальный контроль для стандартных пневмосистем

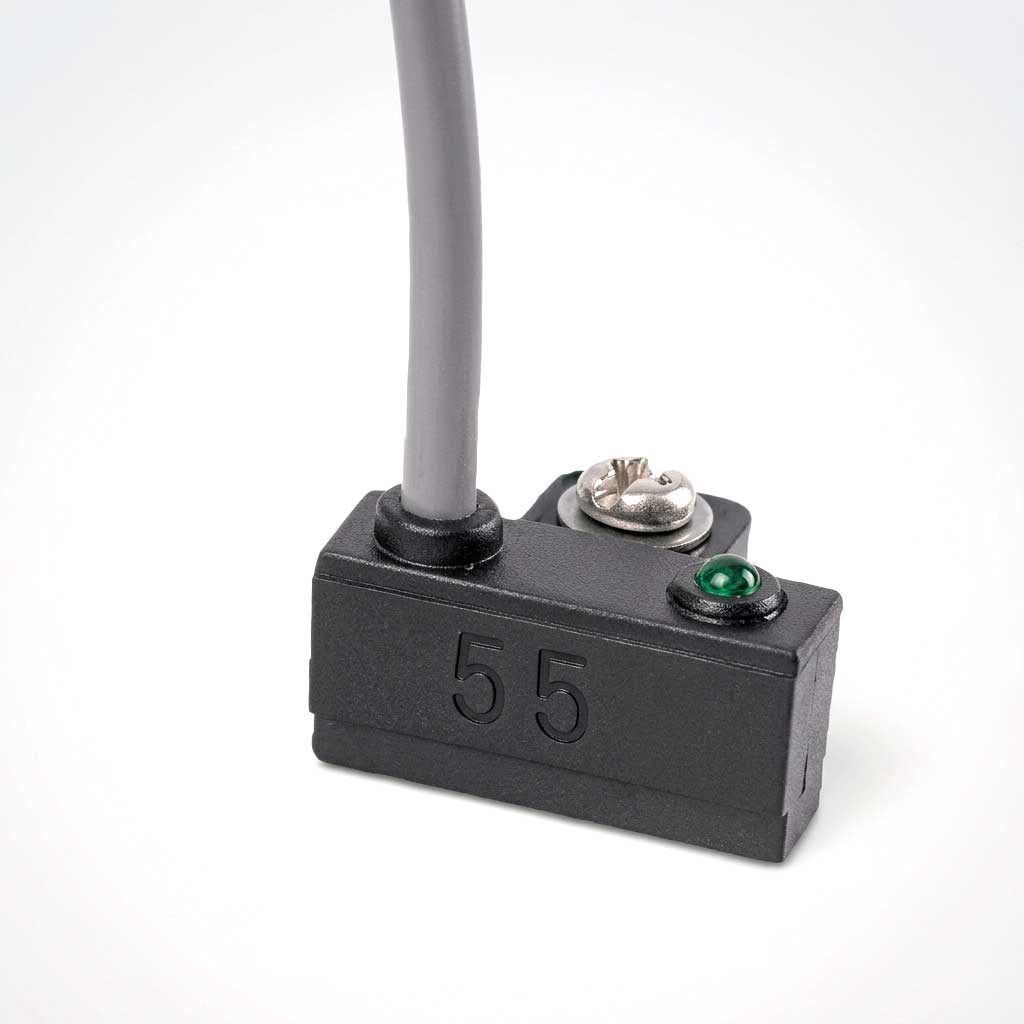

XC-11R-1M — это магнитный бесконтактный выключатель герконового типа (Reed Switch), предназначенный для определения позиции поршня внутри пневматического цилиндра. Устройство срабатывает при приближении магнитного кольца поршня, замыкая электрическую цепь и подавая сигнал в систему управления автоматикой. Данная модификация оснащена двухпроводным маслостойким кабелем длиной 1 метр и встроенным красным светодиодом для индикации рабочего состояния.
1
People watching this product now!
Описание
Технические характеристики XC-11R-1M
Модель серии XC-11R является индустриальным стандартом XCPC и обладает следующими эксплуатационными параметрами:
|
Параметр
|
Значение
|
|---|---|
|
Метод подключения
|
2-проводной (2-Wire Type)
|
|
Логика переключения
|
SPST, нормально открытый (NO)
|
|
Тип сенсора
|
Геркон (Reed switch)
|
|
Рабочее напряжение
|
5 – 240V DC/AC
|
|
Макс. ток переключения
|
100 мА
|
|
Макс. мощность контактов
|
10 Вт
|
|
Чувствительность
|
40 Gauss
|
|
Степень защиты
|
IP67 (IEC 529 / NEMA 6)
|
|
Температурный диапазон
|
-10°C … +70°C
|
|
Длина кабеля
|
1 метр (индекс -1M)
|
Преимущества и сильные стороны оборудования
Опираясь на технические стандарты XCPC и конструкцию серии XC-11, я выделяю следующие ключевые преимущества:
- Гибридная совместимость монтажа. Конструкция датчика XC-11R оптимизирована для установки как в стандартные двусторонние пазы (Bilateral Groove), так и в двойные односторонние пазы (Double Unilateral Groove). Это делает его идеальным решением для цилиндров со шпильками и профильных гильз типа «Mickey Mouse».
- Широкий операционный диапазон напряжений. Благодаря использованию надежного геркона, датчик стабильно работает в сетях от 5 до 240 вольт. Его можно интегрировать как в низковольтные цепи контроллеров (24V DC), так и в силовые линии переменного тока (220V AC) без дополнительных преобразователей.
- Высокая чувствительность (40 Gauss). Оптимизированный порог срабатывания гарантирует четкую фиксацию положения поршня даже при высокой скорости его перемещения (до 200 Гц), исключая «пропуски» сигналов.
- Стойкость к агрессивным средам. Корпус со степенью защиты IP67 и кабель из серого маслостойкого ПВХ (Gray oil resistance PVC) позволяют использовать датчик в условиях попадания смазочных материалов и конденсата, что характерно для компрессорных установок.
Сферы применения
Датчик XC-11R-1M является универсальным компонентом для контроля линейных перемещений:
- Машиностроение: установка на стандартные цилиндры серий SC, SI и профильные цилиндры DNC.
- Пищевая промышленность: работа в составе упаковочных линий благодаря гигиеничному корпусу и высокой степени защиты.
- Автоматизация складов: контроль работы пневматических стопоров и захватов.
Мнение эксперта: Виталий Болучевский «За 15 лет работы с пневмоавтоматикой я убедился, что серия XC-11 от XCPC — это «рабочая лошадка» современной индустрии. Компания XCPC, имеющая 33-летний опыт производства, использует прецизионную CNC-обработку и импортные компоненты для герконов. Модель XC-11R-1M ценится за свою неприхотливость: она выдерживает ударные нагрузки до 30G и вибрации до 9G, что крайне важно для высокодинамичных станков. Мы рекомендуем этот датчик как самое сбалансированное решение по соотношению «цена — ресурс»».
FAQ: Часто задаваемые вопросы
1. Как правильно ориентировать датчик XC-11R-1M при монтаже? На корпусе устройства указана наиболее чувствительная зона («Most sensitive position»). При установке в паз или на кронштейн необходимо направить эту зону непосредственно к стенке цилиндра, за которой находится магнит поршня.
2. Можно ли использовать этот датчик с цилиндрами других производителей? Да, если профиль паза цилиндра соответствует стандарту (например, Т-образный паз или Mickey Mouse) и поршень оснащен магнитным кольцом, датчик XC-11R будет работать корректно.
3. Нужна ли защита от короткого замыкания для этой модели? Согласно спецификации, датчик не имеет встроенной защиты от короткого замыкания цепи. Крайне рекомендуется подключать его строго последовательно с нагрузкой, чтобы избежать выхода геркона из строя при подаче напряжения напрямую.
