Магнитный датчик XC-03R-1M
Магнитный датчик XC-03R-1M: Прецизионный контроль положения в пневмосистемах

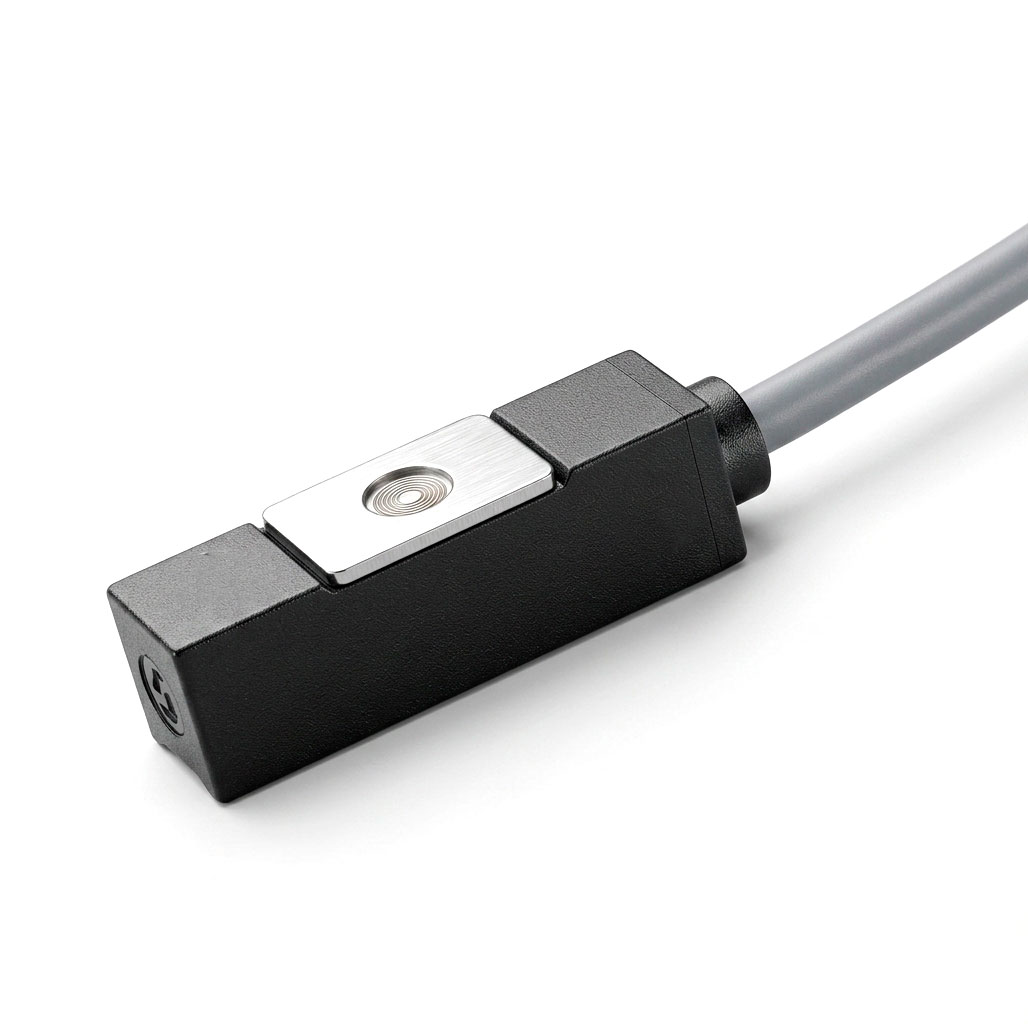

XC-03R-1M — это компактный магнитный бесконтактный выключатель герконового типа (Reed Switch), предназначенный для определения положения поршня внутри пневматического цилиндра. Устройство срабатывает при приближении магнитного кольца, установленного на поршне, обеспечивая замыкание электрической цепи и подачу управляющего сигнала в систему автоматизации. Данная модификация оснащена двухпроводным кабелем длиной 1 метр и встроенным светодиодным индикатором для визуального контроля.
2
People watching this product now!
Описание
Технические характеристики XC-03R-1M
Модель XC-03R является универсальным решением в линейке XCPC и обладает следующими эксплуатационными параметрами:
|
Параметр
|
Значение
|
|---|---|
|
Метод подключения
|
2-проводной (2-Wire Type)
|
|
Логика переключения
|
SPST, нормально открытый (NO)
|
|
Тип сенсора
|
Геркон (Reed Switch)
|
|
Рабочее напряжение
|
5 – 240V DC/AC
|
|
Макс. ток переключения
|
100 мА
|
|
Макс. мощность контактов
|
10 Вт
|
|
Индикация
|
Красный LED
|
|
Степень защиты
|
IP67 (IEC 529)
|
|
Температурный диапазон
|
-10°C … +70°C
|
|
Длина кабеля
|
1 метр (индекс -1M)
|
Преимущества и сильные стороны оборудования
Опираясь на конструктивные особенности серии XC-03, я выделяю 4 ключевых преимущества данной модели:
- Широкий диапазон рабочего напряжения. Датчик XC-03R-1M одинаково эффективно работает в цепях от 5 до 240 вольт как постоянного, так и переменного тока. Это делает его абсолютно универсальным компонентом, подходящим и для работы с ПЛК (24V DC), и для прямой коммутации исполнительных устройств на 220V AC.
- Высокая эксплуатационная защита. Корпус датчика сертифицирован по стандарту IP67, что гарантирует полную пыленепроницаемость и защиту при кратковременном погружении в воду. Кабель из маслостойкого PVC позволяет использовать устройство в агрессивных средах компрессорных станций.
- Устойчивость к механическим нагрузкам. Датчик выдерживает ударные нагрузки до 30G и вибрации до 9G, что критично для его установки на подвижные части оборудования и быстроходные цилиндры.
- Компактность и простота монтажа. Модель имеет «Compact design» и совместима со множеством типов пневмоцилиндров XCPC. Для установки на различные серии (MA, MAL, SI, SC) используются специализированные монтажные кронштейны серий BK, PBN или PN.
Сферы применения
Датчик XC-03R-1M является базовым элементом обратной связи в следующих областях:
- Автоматизированные сборочные линии: контроль циклов выдвижения и возврата штока цилиндров.
- Упаковочное оборудование: синхронизация работы захватов и сталкивателей.
- Деревообрабатывающие станки: подтверждение фиксации заготовки пневмоприжимом.
- Системы безопасности: блокировка работы оборудования при достижении исполнительным органом критической точки.
Мнение эксперта: Виталий Болучевский «За 15 лет инженерной практики я убедился, что надежность системы автоматизации часто упирается в качество «копеечных» датчиков. Компания XCPC, имеющая 33-летнюю историю производства, использует в серии XC-03 импортные герконы с высоким ресурсом переключений. Качество продукции подтверждено международными сертификатами ISO 9001:2000 и CE, а также ежегодными аудитами таких гигантов, как Bureau Veritas и SGS. Мы рекомендуем XC-03R-1M как проверенное временем решение, которое исключает ложные срабатывания и «залипание» контактов в условиях индустриальных помех».
FAQ: Часто задаваемые вопросы
1. Как правильно подключить 2-проводной датчик XC-03R? В двухпроводной схеме датчик подключается последовательно с нагрузкой. Коричневый провод соединяется с «+» (или фазой), а синий — с нагрузкой (входом контроллера или катушкой реле). Помните о соблюдении полярности для корректной работы светодиода.
2. Как найти наиболее чувствительную зону датчика при монтаже? На корпусе XC-03R-1M нанесена маркировка, указывающая наиболее чувствительную позицию («Most sensitive position»). При установке на цилиндр датчик следует ориентировать именно этой зоной к магниту поршня для максимально четкого срабатывания.
3. Можно ли удлинять кабель датчика? Да, кабель можно удлинять, используя экранированные провода для минимизации наводок. Однако для большинства стандартных задач длины в 1 метр (модификация -1M) достаточно для подключения к ближайшей распределительной коробке.
