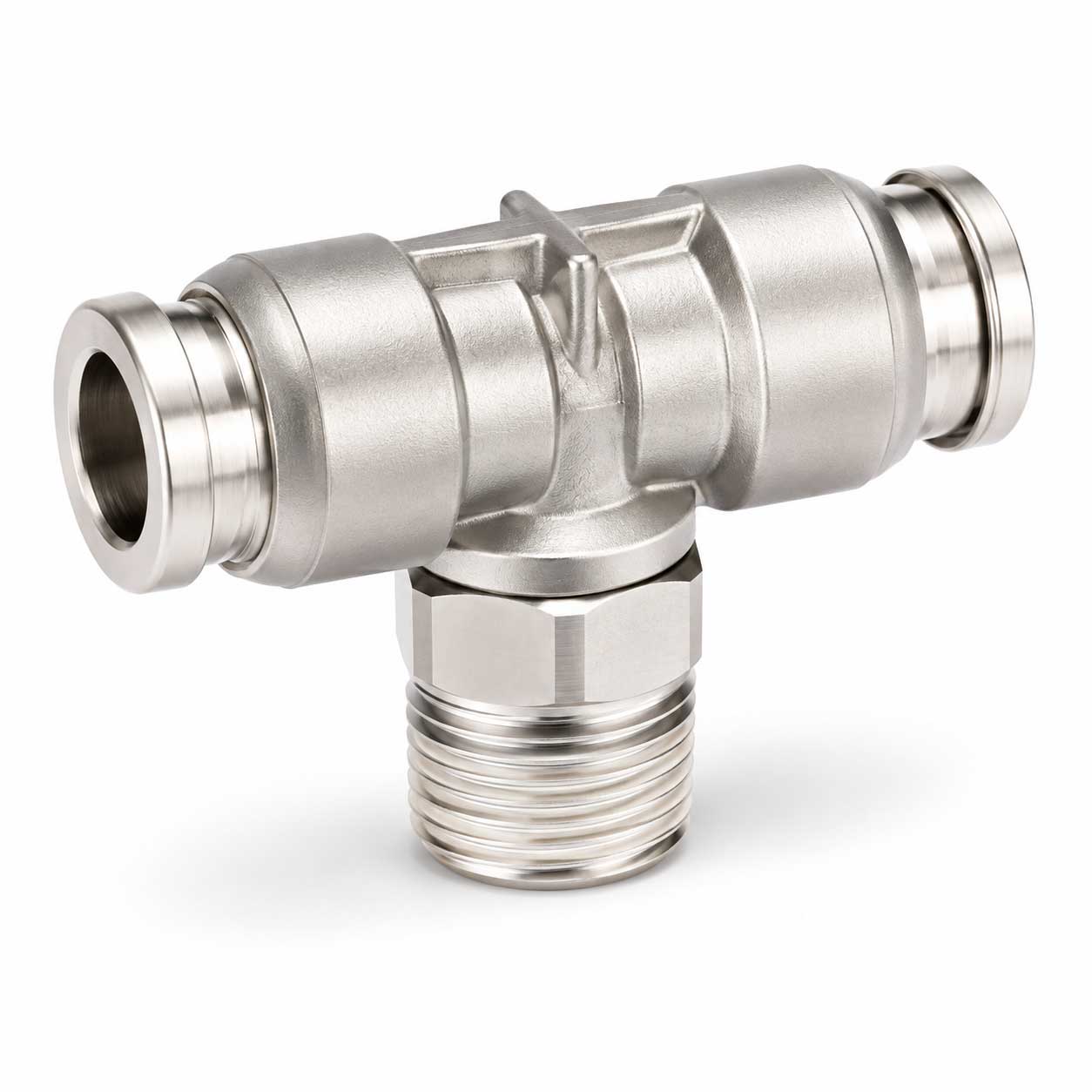

KQB2T06-02S — тройник T-образный цанговый SMC (трубка 6 мм, резьба R1/4)

Технические характеристики

Особенности серии KQB2

• Компактность и малый вес. По сравнению с предыдущим поколением фитингов серии KQB новая серия KQB2 короче примерно на 30 % и легче примерно на 62 % при тех же посадочных размерах.
• Без смазки (grease-free). Конструкция не требует смазки для монтажа трубки — важно для чистых производств и пищевой промышленности.
• Push-in подключение. Трубка вставляется одним движением, без инструмента; извлечение — нажатием кнопки-фиксатора.
• Осевая геометрия тройника. Все три подключения (резьба + две трубки) расположены на одной прямой линии — удобно встраивать в прямой участок трассы без дополнительных изгибов.
• Широкий выбор материалов трубки. Подходит для трубок из FEP, PFA, нейлона, мягкого нейлона, полиуретана и полиолефина.
• Устойчивость к агрессивным средам. Никелированная латунь корпуса и FKM-уплотнение обеспечивают стойкость к коррозии и работу в широком диапазоне температур.

Область применения

• Разветвление пневматических магистралей станков и промышленных линий в точке, где нужно добавить отвод без разрыва прямого участка трубопровода.
• Подключение датчиков, манометров или дополнительных потребителей воздуха к уже смонтированной линии.
• Системы с ограниченным пространством для монтажа — осевая геометрия KQB2T позволяет добавить ответвление без изменения направления основной трассы.
• Пищевое и фармацевтическое оборудование — благодаря grease-free конструкции и совместимости с водой как рабочей средой.
• Ремонт и модернизация пневмосистем на базе оборудования SMC — как штатная замена вышедшего из строя тройника.

Важно при выборе

Обозначение модели SMC читается по частям: KQB2T (тип — T-образный тройник, осевой), 06 (диаметр трубки 6 мм), 02 (условный код резьбы — R1/4″), S (наличие герметика на резьбе). При заказе аналогичных фитингов проверяйте все четыре параметра — диаметр трубки, тип резьбы, размер резьбы и наличие герметика, — так как визуально похожие модели (например, KQB2T06-01S с резьбой R1/8″) не взаимозаменяемы. Также не путайте тройник (T, три подключения) со штуцером (L/H, два подключения) — это разные типы фитингов с разным числом портов.

Весь ассортимент цанговых фитингов и быстросъёмных соединений — в каталоге Acvatron.

Часто задаваемые вопросы (FAQ)

Для какой трубки подходит KQB2T06-02S? Для трубки наружным диаметром 6 мм из FEP, PFA, нейлона, мягкого нейлона, полиуретана или полиолефина — с двух сторон тройника используется одинаковый диаметр.

Какая резьба у этого фитинга? Наружная коническая резьба R1/4″ с герметиком на резьбе (суффикс S). Третье (осевое) подключение — резьбовое, два других — под трубку.

Чем тройник отличается от штуцера той же серии? У тройника (T) три подключения — резьба и трубка с обеих сторон на одной оси, что позволяет разветвить магистраль без разрыва прямого участка. У штуцера (L — угловой, H — прямой) только два подключения.

На какое давление рассчитан фитинг? Рабочий диапазон от –100 кПа до 1,0 МПа (≈10 бар), испытательное давление — 3,0 МПа.

Можно ли использовать фитинг с водой? Да, помимо сжатого воздуха и азота, фитинг допускается использовать с водой (кроме деионизированной).

Нужна ли смазка для установки трубки? Нет, серия KQB2 — grease-free, смазка не требуется и не используется в конструкции.
