Коробка конденсаторов в сборе 012702 — под 2 конденсатора + теплозащита, двигатель 2,2 кВт, Молдова

Что такое коробка конденсаторов в сборе 012702

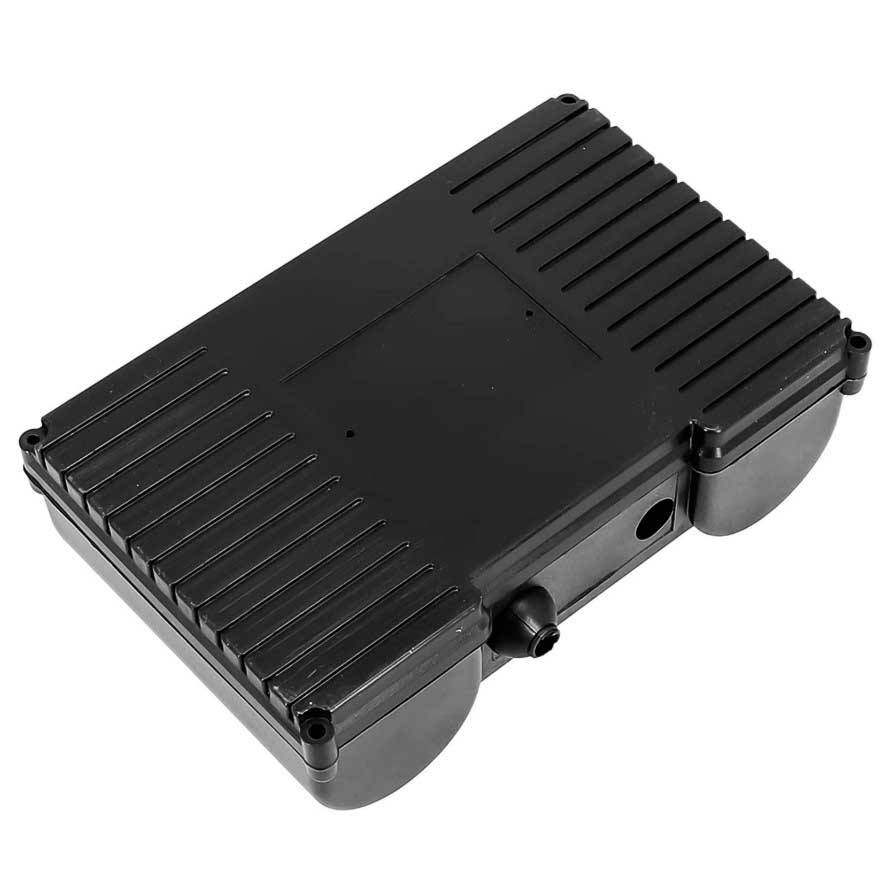

Коробка конденсаторов 012702 — это заводской монтажный узел, предназначенный для размещения двух конденсаторов (пускового и рабочего) и термозащитного биметаллического реле на корпусе или рядом с однофазным асинхронным двигателем мощностью 2,2 кВт.

Расшифровка артикула: 012702 — внутренняя каталожная позиция Acvatron SRL; цифровой формат без буквенного кода производителя означает складскую позицию универсального применения.

Конструктивно узел включает: пластиковый или металлический корпус с крышкой (степень защиты IP44–IP54 в зависимости от исполнения), два гнезда-хомута для цилиндрических конденсаторов диаметром 40–50 мм, клеммную колодку для разводки фазных проводников, посадочное место с прижимом под биметаллическое реле (термозащиту) классом срабатывания 10A по IEC 60947-4-1.

Ключевое свойство: коробка является пассивным монтажным элементом — она не содержит активных компонентов и не требует регулировки. Все электрические параметры определяются устанавливаемыми конденсаторами и теплозащитой, которые подбираются отдельно по паспортным данным двигателя 2,2 кВт.

Технические характеристики

💡 Совет эксперта: При выборе конденсаторов под эту коробку ориентируйтесь на паспортные данные двигателя: рабочий конденсатор — как правило, 40–70 мкФ / 450 В AC, пусковой — 100–250 мкФ / 250 В AC для мотора 2,2 кВт. Никогда не устанавливайте конденсатор с напряжением ниже указанного в паспорте — это приводит к пробою диэлектрика в течение первых часов работы.

Аналоги по брендам

⚠️ Предупреждение: Аналог GE-CB22 имеет сертификат UL (США), а не CE (ЕС/Молдова). Использование без CE-маркировки на объектах в РМ может создать проблемы при сдаче в эксплуатацию и при страховом случае.

5 обязательных параметров для проверки совместимости:

1. Диаметр гнёзд: должен соответствовать корпусу ваших конденсаторов (стандарт — 40 или 50 мм).
2. Наличие посадочного места под теплозащиту: тип реле (биметаллическое) и его габарит должны совпадать.
3. Число гнёзд: 2 (пусковой + рабочий) — обязательно для схемы CSCR.
4. Степень защиты IP: не ниже IP44 для компрессорного отделения, IP54 — если есть брызги.
5. Тип монтажа: на корпус мотора или настенный — убедитесь, что отверстия совпадают с крепёжным шаблоном вашего двигателя.

Сферы применения

Поршневые компрессоры мастерских и СТО

• Компрессоры 50–100 л, 220 В, двигатель 2,2 кВт — наиболее распространённое применение.
• Замена неисправного/сгоревшего монтажного узла без изменения электросхемы.
• Ремонт после перегрева: коробка устанавливается в паре с новым термореле.

Промышленные участки с однофазным питанием

• Упаковочное оборудование, компрессоры для покраски, пескоструйные установки.
• Там, где трёхфазное питание недоступно — 220 В + конденсаторный пуск.

Насосные станции и ирригация

• Однофазные насосы 2,2 кВт с конденсаторным пуском.
• Замена после попадания влаги в оригинальный блок конденсаторов.

Деревообрабатывающее и сельхозоборудование

• Рубанки, фуговальные станки, зернодробилки с однофазным мотором 2,2 кВт.
• Модернизация старых советских машин под современную схему защиты с теплозащитой.

Алгоритм замены коробки конденсаторов

6. Обесточьте оборудование. Отключите питание, снимите фазу с клеммной коробки двигателя. Убедитесь отсутствием напряжения мультиметром — конденсаторы сохраняют заряд до 5 минут после выключения.
7. Зафиксируйте схему подключения. Сфотографируйте или зарисуйте цветовую маркировку проводов перед демонтажом. У конденсаторной схемы CSCR минимум 4–5 проводников с различными функциями.
8. Демонтируйте старый блок. Ослабьте хомуты или зажимы крепления конденсаторов, отсоедините клеммы теплозащиты, открутите крепёж корпуса (M4 × 2–4 точки).
9. Установите коробку 012702. Закрепите корпус на двигателе или рядом — саморезами или болтами M4 в штатные отверстия. Убедитесь, что коробка не касается движущихся частей.
10. Установите конденсаторы и теплозащиту. Вставьте конденсаторы в хомуты, зафиксируйте стяжками. Установите биметаллическое реле в посадочное место, затяните прижим.
11. Подключите проводники по схеме. Восстановите разводку согласно фотографии (шаг 2). Подтяните все клеммы моментом 1–1,5 Н·м. Включите оборудование, проверьте пуск и нормальный выход на рабочий режим (ток на рабочем конденсаторе по паспорту ±10%).

Почему Acvatron SRL — 5 весомых аргументов

Инженерный подбор комплекта

Наш инженер подберёт не только коробку 012702, но и подходящие конденсаторы (ёмкость, напряжение, серия) и термореле под конкретный паспорт вашего мотора 2,2 кВт. Вы получаете готовое инженерное решение, а не набор деталей.

Полный ассортимент для ТО компрессора

Acvatron SRL — один из крупнейших поставщиков расходников и запчастей для поршневых компрессоров в Молдове. Конденсаторы, теплозащиты, прессостаты, ремни, поршневые кольца, клапаны — всё в одном заказе.

Наличие на складе в Кишинёве

Позиция 012702 и сопутствующие компоненты хранятся на складе в Кишинёве. Отгрузка в день заказа при наличии — простой компрессора исчисляется деньгами, а не временем ожидания.

Техническая поддержка

Если у вас нет паспорта на двигатель — не проблема. По марке компрессора, фото шильдика мотора или замерам тока специалист Acvatron SRL определит нужные параметры конденсаторов и теплозащиты.

Документы для юридических лиц

Счёт, фактура, накладная, декларация соответствия CE — весь пакет под любую форму собственности. Работаем с НДС (TVA). Договор поставки заключается в течение одного рабочего дня.

Мнение эксперта

«Самая частая ошибка при ремонте конденсаторного блока — установить конденсатор «такого же размера», не проверив реальную ёмкость. Внешне одинаковые банки могут быть 50 мкФ и 70 мкФ. Заниженная ёмкость рабочего конденсатора даёт постоянный перегрев обмотки — мотор тянет, но сжигает сам себя за 3–6 месяцев. Всегда измеряйте старый конденсатор ёмкостным метром или берите данные из паспорта двигателя. Коробка 012702 рассчитана под стандартные размеры — но наполнение должно быть точным.» — Виталий Болучевский, главный инженер Acvatron SRL, 15 лет в отрасли.

Работа с возражениями

«Куплю дешевле на рынке»

Безымянные коробки с рынка часто изготовлены из вторичного пластика без маркировки IP — корпус трескается от вибрации уже через 1–2 сезона. Отсутствие CE означает невозможность официальной эксплуатации на объектах с обязательной сертификацией. Стоимость повторного ремонта компрессора и простой производства многократно перекрывает разницу в цене.

«Нет нужного артикула / размера»

Позиция 012702 покрывает наиболее распространённый типоразмер для моторов 2,2 кВт. Если ваш двигатель нестандартный — инженер Acvatron SRL подберёт аналог из расширенного ассортимента или предложит унифицированное решение с адаптерными хомутами.

«Не знаю, совместимо ли с моим компрессором»

Пришлите фото шильдика двигателя и старой коробки — за 15 минут инженер подтвердит совместимость. Мы не продаём «вслепую»: если позиция не подходит, скажем об этом прямо и предложим правильную замену.

Проблема, с которой вы уже сталкивались

• Компрессор гудит, но не запускается — пусковой конденсатор пробит, а монтажный блок оплавился.
• Теплозащита срабатывает каждые 10–15 минут, хотя нагрузка в норме — реле деградировало или неправильно подобрано.
• После «ремонта» у знакомого мастера двигатель работает, но греется — рабочий конденсатор подобран неверно.
• Оригинальный корпус конденсаторного блока треснул от вибрации, провода болтаются без защиты.
• Нет документов на замену — при гарантийном случае или техническом аудите предъявить нечего.

Каждый день неправильной работы двигателя на неподходящих конденсаторах — это скрытый износ обмоток, который обнаружится в самый неподходящий момент.

FAQ

❓ Конденсаторы входят в комплект коробки 012702?

Нет. Коробка 012702 — это монтажный корпус в сборе без конденсаторов и без теплозащиты. Конденсаторы и биметаллическое реле подбираются отдельно по паспортным данным вашего двигателя 2,2 кВт. Такой подход обеспечивает универсальность: один корпус подходит под широкий диапазон ёмкостей и типов теплозащиты. Acvatron SRL поможет подобрать полный комплект.

❓ Какие конденсаторы нужны для двигателя 2,2 кВт 220 В?

Типовые значения для однофазного мотора 2,2 кВт: рабочий конденсатор — 50–70 мкФ / 450 В AC (CBB65), пусковой — 150–250 мкФ / 250 В AC (CD60). Точные значения всегда указаны на шильдике двигателя или в паспорте. Не используйте конденсаторы с меньшим рабочим напряжением — пробой происходит за первые часы работы.

❓ Как выбрать теплозащиту (термореле) для мотора 2,2 кВт?

Биметаллическое реле выбирается по номинальному рабочему току двигателя. Для мотора 2,2 кВт / 220 В номинальный ток порядка 10–12 А. Реле должно иметь диапазон регулировки, перекрывающий этот ток с запасом 15–20%. Класс срабатывания — 10A по IEC 60947-4-1. Acvatron SRL предлагает термореле под конкретные параметры.

❓ Можно ли установить коробку 012702 на компрессор другой мощности?

Механически — да, если диаметры конденсаторов и реле совпадают с гнёздами корпуса. Однако коробка не имеет встроенных активных компонентов, поэтому электрическая совместимость определяется только конденсаторами и теплозащитой, которые вы установите. Для моторов значительно отличающейся мощности (например, 3,0 кВт и выше) рекомендуем уточнить у инженера Acvatron SRL.
