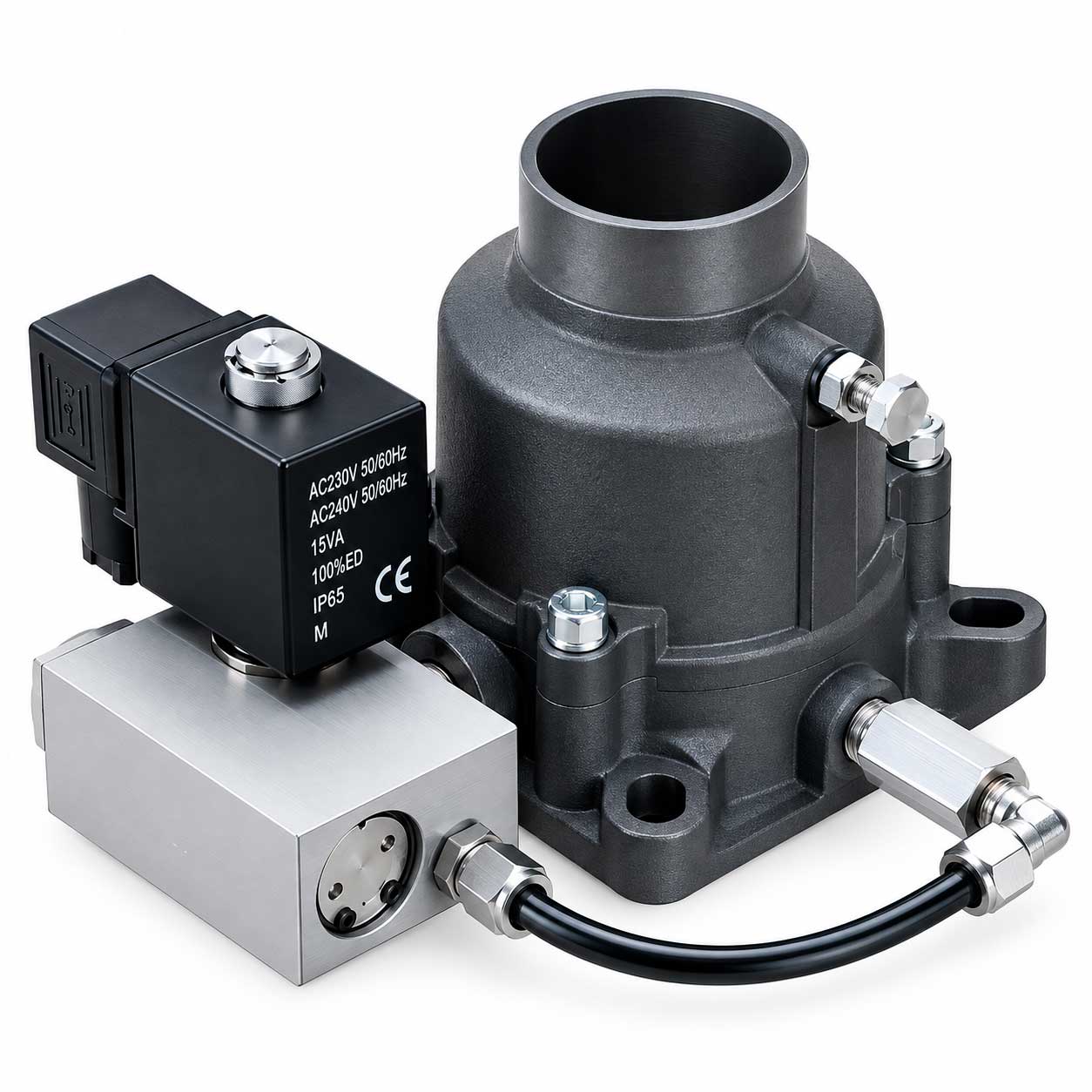

Клапан всасывающий JIV-40B-E для винтового компрессора

1. Назначение и принцип работы

Клапан выполняет сразу несколько функций в одном корпусе:

• Регулирование давления на входе — нормально открытый клапан, при работе компрессора регулирует поступление воздуха, при остановке перекрывает всасывающий тракт.
• Обратная (защитная) функция — при аварийной остановке клапан герметично перекрывает вход и не даёт маслу выбрасываться через всасывающий патрубок наружу.
• Разгрузка и подпитка воздухом — клапан имеет функцию разгрузки и подпитки, что эффективно устраняет кавитационный шум, возникающий в главном блоке (винтовой паре) при определённых режимах работы.
• Интегрированные функции — в одном узле объединены разгрузочный клапан, клапан подпитки, электромагнитный (соленоидный) клапан и пропорциональный клапан — это упрощает и ускоряет монтаж по сравнению с раздельными узлами.

2. Технические характеристики

⚠️ Точный диапазон мощности компрессора (кВт/л.с.), под который рассчитан именно типоразмер 40B, производитель на странице серии не указывает — RedStar описывает серию AIV/JIV в целом, без пересчёта по типоразмерам. Перед заказом уточняйте совместимость по мощности вашего винтового блока у менеджера: +373 22 503-580.

3. Конструктивные особенности

Расшифровка обозначения

Конструктивные решения

• Единый корпус объединяет функции разгрузки, подпитки воздухом и пропорционального регулирования — вместо нескольких отдельных узлов на всасывающей магистрали
• Соленоидное управление 220–230 В — совместимо со стандартной однофазной сетью управления компрессора
• Обратная (защитная) функция предотвращает выброс масла через всасывающий тракт при внезапной остановке компрессора
• Конструкция рассчитана на подавление кавитационного шума винтовой пары за счёт функции подпитки воздухом

4. Рекомендации по монтажу

• Перед установкой полностью остановите компрессор, стравите давление и обесточьте электрощит.
• Клапан монтируется на входе воздушного фильтра в винтовой блок — соблюдайте направление потока воздуха, указанное на корпусе (стрелка).
• Проверьте совпадение условного диаметра (DN40) с присоединительным размером на вашем компрессоре — типоразмер клапана подбирается под конкретную модель винтового блока, а не универсально.
• Соленоидную катушку подключайте строго по напряжению 220–230 В согласно схеме компрессора; не подавайте напряжение выше номинала.
• После монтажа проверьте герметичность прокладки/уплотнения на месте присоединения к всасывающему патрубку — так как клапан интегрирует несколько функций, негерметичность на этом узле ведёт сразу к нескольким проблемам (падение производительности, кавитационный шум, выброс масла при остановке).
• ⚠️ Тип резьбы/фланцевого присоединения на данной модели производителем на общедоступной странице не детализирован — сверьте посадочные размеры с вашим компрессором до заказа, приложив фото штатного клапана или деталировку.

5. Аналоги и сравнение

Применяемость (подтверждено продавцом-партнёром RedStar)

Клапан JIV-40B-E (и типоразмерный ряд JIV) устанавливается на винтовые компрессоры следующих торговых марок: Berg, Comaro, Comprag, CrossAir, Dali, ET, Ingro, Ironmac, Hansmann, Magnus, Mark, Remeza, Triumph, Бежецкий Завод и другие модели на аналогичных винтовых блоках китайского и совместимого производства.

Кросс-референсы

⚠️ Точные номера аналогов у сторонних производителей клапанов (Kaeser, Atlas Copco, Ingersoll Rand и др.) для этой конкретной модели не сверены. У ряда поставщиков запчастей встречается такое же обозначение «JIV-40B» как обобщённое название типоразмера — но подтверждённого прямого кросс-номера к брендовым OEM-клапанам нет. Абстрактно писать «есть аналоги» не будем — пришлите фото/маркировку штатного клапана вашего компрессора, подберём точное соответствие.

Сравнение с соседними типоразмерами серии

6. Частые ошибки

• Установка клапана не того типоразмера (DN) — если условный диаметр не совпадает с посадочным местом на блоке, воздушный тракт либо не герметичен, либо создаёт лишнее сопротивление потоку.
• Неверное направление монтажа — установка против стрелки потока воздуха нарушает работу встроенных разгрузочного и обратного механизмов.
• Игнорирование напряжения соленоида — попытка запитать катушку от сети, отличной от 220–230 В, выводит соленоид из строя.
• Пропуск проверки герметичности после монтажа — из-за многофункциональности клапана негерметичность на этом узле маскируется под совершенно разные симптомы (шум, потеря давления, выброс масла), что затрудняет диагностику, если не проверить сразу после установки.
• Заказ «на глаз» без сверки посадочных размеров — типоразмерный ряд JIV не универсален; заказ без сверки с деталировкой компрессора рискует не подойти по размеру.

7. Область применения

• Маслозаполненные (маслонаполненные) винтовые компрессоры с всасывающим трактом DN40
• Компрессоры марок Berg, Comaro, Comprag, CrossAir, Dali, ET, Ingro, Ironmac, Hansmann, Magnus, Mark, Remeza, Triumph, Бежецкий Завод и аналогичные модели на совместимых винтовых блоках
• Замена штатного впускного клапана при плановом обслуживании или при появлении кавитационного шума на всасывании
• Ситуации, когда требуется единый узел, совмещающий разгрузку, подпитку воздухом и пропорциональное регулирование, без сборки отдельных клапанов на магистрали

8. Мнение эксперта

«Впускной клапан винтового компрессора — это узел, который редко вспоминают, пока он не начинает шуметь или пока при остановке компрессора не появляется характерный выброс масла из фильтра. JIV-40B-E хорош тем, что закрывает сразу несколько задач в одном корпусе — разгрузку, подпитку и обратную защиту — а значит, меньше стыков и меньше точек потенциальной утечки на всасывающей магистрали. Но именно из-за многофункциональности при заказе критично не ошибиться с типоразмером и посадкой: производитель не публикует прямую таблицу «клапан — мощность компрессора», поэтому я всегда рекомендую сверяться по фактическому диаметру присоединения и, если есть возможность, присылать фото штатной детали перед заказом — так риск пересорта сводится к нулю.»

Виталий Болучевский, ведущий инженер Acvatron SRL, 18 лет опыта

9. FAQ

❓ Подходит ли этот клапан для безмасляного винтового компрессора? Нет. Серия AIV/JIV предназначена именно для маслозаполненных (маслонаполненных) винтовых компрессоров — интегрированная обратная функция рассчитана на защиту от выброса масла, что не актуально для безмасляных машин.

❓ Как узнать, подойдёт ли JIV-40B-E к моему компрессору? Сверьте условный диаметр присоединения (DN40) и посадочные размеры с вашим воздушным фильтром/всасывающим патрубком. Надёжнее всего — прислать фото штатного клапана или маркировку компрессора, чтобы подтвердить совместимость до заказа.

❓ На каком напряжении работает соленоид клапана? 220–230 В. Проверьте, что напряжение управления в электрощите компрессора соответствует этому диапазону перед подключением.

❓ Что означают буквы и цифры в обозначении JIV-40B-E? JIV — серия впускных клапанов RedStar для маслозаполненных винтовых компрессоров, 40 — условный диаметр (DN40) в мм. Точную расшифровку букв «B» и «E» (исполнение/модификация) производитель на общедоступной странице не публикует — они относятся к внутренней номенклатуре RedStar.

❓ Клапан продаётся в сборе или потребуются дополнительные детали для монтажа? Клапан поставляется в сборе как единый узел (со встроенными разгрузочным клапаном, клапаном подпитки, соленоидным и пропорциональным клапаном). Уточняйте у менеджера комплектацию конкретной поставки — входят ли уплотнения/прокладки в комплект.
