Всасывающий клапан AIV-65C-K для винтовых маслозаполненных компрессоров
Что такое всасывающий клапан AIV-65C-K

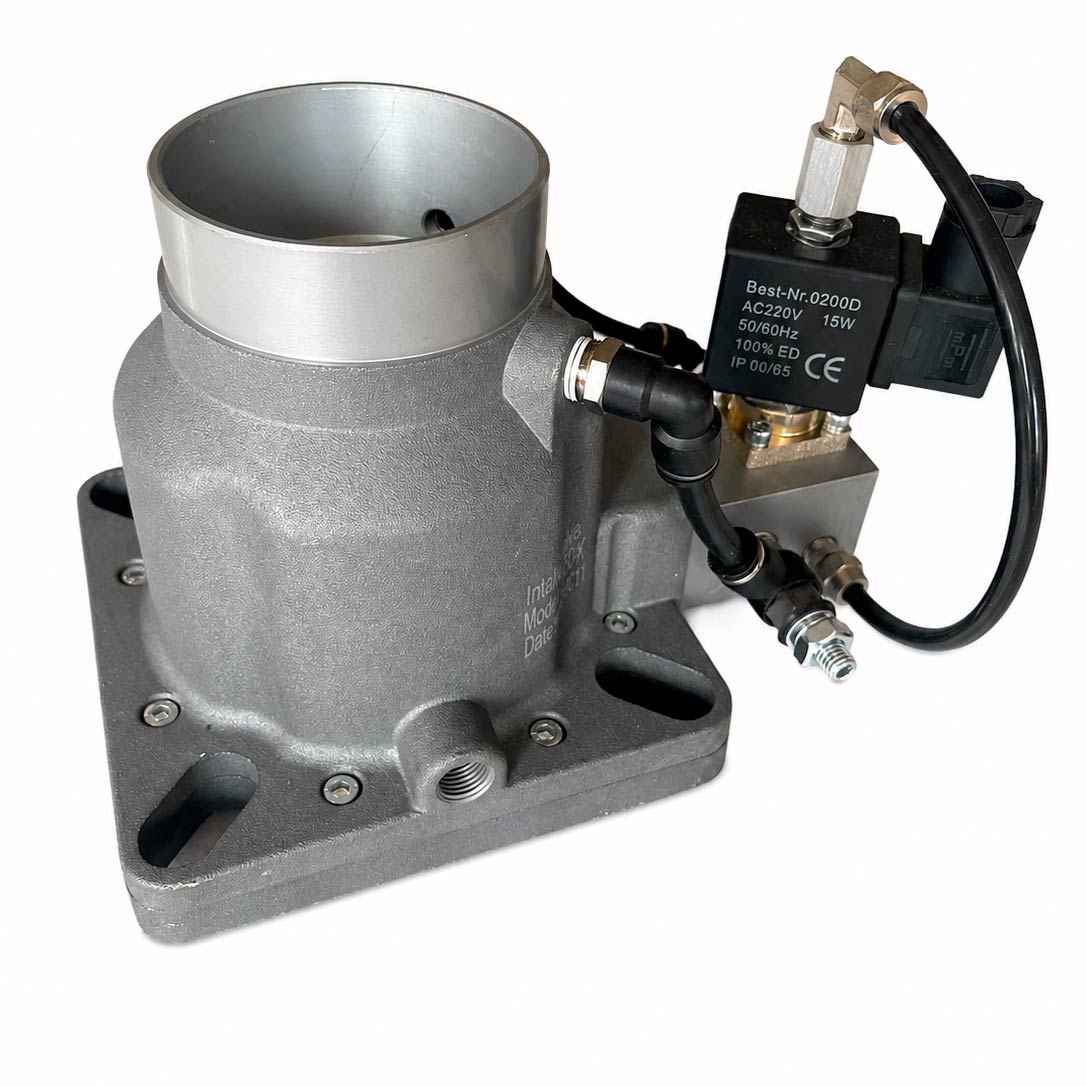

Всасывающий клапан AIV-65C-K — интегрированный узел управления впуском производства RedStar AirCompressor Parts Manufacturing Co. (Китай) с номинальным диаметром DN 65 мм и рабочим давлением до 16 бар. Он устанавливается на вход винтового блока маслозаполненного компрессора и выполняет три функции одновременно: регулирует объём всасываемого воздуха при переходе между режимами нагрузки и разгрузки, обеспечивает обратный клапан против выброса масло-воздушной смеси при аварийной остановке, а также реализует функцию разгрузки (unloading) для безнагрузочного пуска электродвигателя. Серия AIV/JIV является одной из наиболее распространённых в отрасли и совместима с винтовыми блоками широкого спектра производителей.
Внимание: что происходит, когда всасывающий клапан выходит из строя
Всасывающий клапан — один из наиболее нагруженных узлов винтового компрессора. Он срабатывает при каждом переходе между режимами нагрузки и разгрузки: на производстве с переменным потреблением воздуха это может происходить 20–60 раз в час. За год — десятки тысяч циклов. Именно поэтому износ клапана — одна из самых частых причин сервисных вызовов.
Признаки неисправности всасывающего клапана:
- Компрессор не набирает давление или набирает медленно — клапан не открывается полностью из-за износа поршня или залипания тарелки
- Масло в воздушном фильтре или на входном патрубке — клапан не закрывается герметично при остановке, обратный поток масло-воздушной смеси попадает во всасывающий патрубок
- Компрессор стартует под нагрузкой — не работает функция разгрузки, пусковой ток электродвигателя превышает номинал, срабатывает термозащита
- Посторонний шум при переключении режимов — износ уплотнений или возвратной пружины, хлопки при открытии/закрытии клапана
- Повышенный расход электроэнергии — клапан не полностью открыт в режиме нагрузки, ограничивая производительность компрессора
Промедление с заменой клапана ведёт к перегреву винтового блока, повышенному расходу масла и в конечном счёте — к выходу из строя самого дорогостоящего узла компрессора.
Почему AIV-65C-K — правильный выбор для замены
AIV-65C-K — не «совместимый» аналог, а оригинальный компонент серии AIV от RedStar — специализированного производителя запчастей для винтовых компрессоров с патентами на конструктивные решения и сертификацией ISO9001.
Номинальный диаметр DN 65 мм соответствует входному отверстию винтовых блоков компрессоров мощностью ориентировочно 18–37 кВт в зависимости от типа блока и передаточного числа. Перед заказом необходимо сверить посадочные размеры с паспортом вашего компрессора или проконсультироваться с инженером Acvatron SRL.
Принцип работы: как AIV-65C-K управляет режимами компрессора
Клапан AIV-65C-K работает в составе пневматической системы управления нагрузкой компрессора под управлением контроллера:
Режим нагрузки (Load): Давление в ресивере ниже верхней уставки. Контроллер снимает управляющий сигнал с соленоидного клапана. Управляющий воздух из рабочей камеры сбрасывается. Возвратная пружина и давление на входе открывают тарелку клапана — воздух свободно всасывается в винтовой блок.
Режим разгрузки (Unload): Давление в ресивере достигает верхней уставки. Контроллер подаёт сигнал на соленоид. Управляющий воздух поступает в поршневую полость клапана — тарелка прижимается к седлу, перекрывая впуск. Компрессор работает «вхолостую», не нагнетая воздух.
Аварийная остановка: Обратный клапан, интегрированный в корпус AIV-65C-K, немедленно закрывается при падении давления на входе ниже давления в ресивере — это исключает обратный поток масло-воздушной смеси через всасывающий патрубок и загрязнение воздушного фильтра маслом.
Безнагрузочный пуск: При старте компрессора клапан остаётся закрытым до выхода двигателя на рабочие обороты — это снижает пусковой ток и нагрузку на обмотки электродвигателя.
Типичные возражения и ответы
«Куплю дешёвый аналог — зачем платить за оригинал?» Дешёвые аналоги всасывающих клапанов экономят деньги при покупке и теряют их при эксплуатации. Клапан срабатывает 20–60 раз в час; аналог с некачественным уплотнением из NBR вместо FKM теряет герметичность через 2000–4000 часов — вдвое-втрое быстрее оригинала. При этом масло, попавшее через негерметичный клапан в воздушный фильтр и всасывающий патрубок, вызывает дополнительные затраты на очистку и может спровоцировать масляный голод в винтовом блоке. Стоимость ремонта блока несопоставима с разницей в цене клапана.
«Наш компрессор — не тот бренд, что в описании» Серия AIV/JIV от RedStar не привязана к конкретному бренду компрессора. Клапан подбирается по посадочным размерам входного отверстия (DN 65 мм), расположению резьбовых отверстий фланца и типу управляющего соединения. Инженер Acvatron SRL проверит совместимость по паспортным данным вашего компрессора — бесплатно, до покупки.
«Проще вызвать сервисника — пусть сам разберётся» Сервисный вызов — правильное решение при первой замене клапана. Но большинство механиков предприятий после одного показа выполняют замену самостоятельно за 2–4 часа. RedStar предусматривает обслуживаемую конструкцию: при износе уплотнений достаточно ремкомплекта — полная замена корпуса не требуется.
Почему Acvatron SRL
Acvatron SRL — специализированный поставщик компрессорного оборудования и запасных частей в Республике Молдова. Компания поставляет оригинальные компоненты RedStar серии AIV/JIV с подтверждёнными сертификатами ISO9001. Инженер компании проверит совместимость клапана с вашим компрессором по марке, модели и году выпуска — до оформления заказа.
Технические характеристики AIV-65C-K
| № | Параметр | Значение |
|---|---|---|
| 1 | Тип устройства | Всасывающий (интегрированный) клапан |
| 2 | Производитель | RedStar AirCompressor Parts Manufacturing Co., Ltd. |
| 3 | Серия | AIV (Oil injection screw air compressor intake valve) |
| 4 | Номинальный диаметр (DN) | 65 мм |
| 5 | Рабочее давление (макс.) | до 16 бар |
| 6 | Система качества | Сертификация ISO9001 |
| 7 | Тип компрессора | Винтовой маслозаполненный |
| 8 | Наличие патентов | Да (технологии RedStar запатентованы) |
| 9 | Материал корпуса | Высокопрочный алюминиевый сплав |
| 10 | Тип привода | Пневматический / Электропневматический |
| 11 | Функция обратного клапана | Интегрирована (предотвращение выброса масла) |
| 12 | Функция разгрузки (unloading) | Да (безнагрузочный пуск электродвигателя) |
| 13 | Температура рабочей среды | от −20°C до +120°C |
| 14 | Напряжение управляющего соленоида | 24V DC / 220V AC (зависит от комплектации) |
| 15 | Рабочая среда | Сжатый воздух / масляный туман |
5 УТП — преимущества клапана AIV-65C-K
1. Три функции в одном корпусе — нет лишних точек утечки
Клапан AIV-65C-K объединяет в одном корпусе всасывающий клапан, обратный клапан и разгрузочный клапан. В старых конструкциях эти функции выполняли три отдельных узла с собственными уплотнениями, резьбовыми соединениями и возможными точками утечки. Интегрированное исполнение сокращает количество мест потенциальных отказов в три раза и упрощает техническое обслуживание: одна деталь вместо трёх.
2. Обратный клапан с мгновенным откликом — защита при аварийной остановке
При аварийном отключении питания или срабатывании термозащиты давление в ресивере (8–12 бар) превышает давление на всасывании. Без обратного клапана масло-воздушная смесь устремляется обратно через клапан в воздушный фильтр. Конструкция AIV-65C-K обеспечивает закрытие обратного клапана за миллисекунды — до того, как обратный поток успевает загрязнить фильтр или вызвать «масляный выброс» из всасывающего патрубка.
3. Плавное регулирование проходного сечения — экономия электроэнергии
Геометрия впускного канала AIV-65C-K оптимизирована для минимальной турбулентности воздушного потока. Падение давления на открытом клапане — менее 0,1 бар. В компрессорах с переменным потреблением воздуха каждые 0,05 бар потери давления на всасывании соответствуют примерно 0,5–0,8% дополнительного расхода электроэнергии компрессора. При круглосуточной работе это выражается в ощутимой экономии на счёте за электричество.
4. Алюминиевый корпус с анодированием — ресурс более 10 лет при нормальной эксплуатации
Корпус AIV-65C-K изготовлен из высокопрочного алюминиевого сплава методом литья под давлением с последующим анодированием. Анодированная поверхность устойчива к коррозии от конденсата, масляного тумана и очистителей. Твёрдость покрытия исключает задиры при монтаже/демонтаже. Ресурс корпуса превышает 10 лет даже при интенсивном режиме эксплуатации (20+ часов в сутки), тогда как уплотнения меняются по мере износа через ремкомплект.
5. ISO9001 и собственные патенты RedStar — не маркетинг, а инженерная реальность
RedStar — специализированный производитель клапанов для компрессоров, а не универсальный завод штампованных деталей. Компания имеет собственный R&D-отдел, патенты на конструктивные решения уплотнительного узла и геометрии седла клапана. Сертификация ISO9001 означает контроль допусков на каждом этапе производства — от отливки корпуса до испытания готового клапана. Продукция поставляется в более чем 40 стран, включая европейские рынки с жёсткими требованиями к запасным частям.
Важно перед заказом: как проверить совместимость
Всасывающий клапан подбирается индивидуально под каждый компрессор. Номинальный диаметр DN 65 мм — необходимое, но не достаточное условие совместимости. Для подтверждения совместимости AIV-65C-K с вашим компрессором необходимо сверить:
- Диаметр входного отверстия и монтажного фланца — DN 65 мм (65 × 65 мм или аналог по ГОСТ/DIN)
- Расположение и шаг резьбовых отверстий на фланце — количество и расстояние между болтами крепления
- Диаметр и тип управляющего штуцера — G1/8″ или G1/4″ в зависимости от соленоидного клапана системы управления
- Ориентация выходного патрубка — угол между осью всасывания и осью управляющего соединения
Инженер Acvatron SRL определит совместимость по марке и модели компрессора, а при необходимости — по фотографии демонтированного клапана.
Сферы применения
- Металлообработка и машиностроение — компрессоры 18–37 кВт в составе линий механообработки, питания пневмоцилиндров и ЧПУ-оборудования
- Автомобилестроение и автосервис — обеспечение сжатым воздухом покрасочных кабин, подъёмников и пневмоинструмента сборочных линий
- Деревообработка и мебельное производство — питание пневмостеплеров, шлифмашин, распылителей лакокрасочных составов
- Строительная индустрия — мобильные и стационарные компрессорные станции на объектах
- Пищевая промышленность и упаковка — маслозаполненные компрессоры с фильтрами тонкой очистки для линий упаковки и пневмоавтоматики
- Энергетика и коммунальное хозяйство — обслуживание компрессорного парка насосных и очистных станций
Мнение эксперта
Болучевский Виталий Инженер по компрессорному оборудованию, стаж 18 лет. Acvatron SRL.
«Всасывающий клапан — это «сердце» системы управления нагрузкой винтового компрессора. За 18 лет практики я убедился, что серия AIV/JIV от RedStar выигрывает у конкурентов прежде всего за счёт качества уплотнений и точности литья седла. Клапан с геометрическими отклонениями седла — это постоянная микроутечка управляющего воздуха, которая приводит к «плавающему» давлению в системе и ложным срабатываниям реле давления. Оригинальный AIV-65C-K этого не допускает. Ещё один момент: всегда проверяйте состояние воздушного фильтра перед заменой клапана. Если фильтр засорён — клапан испытывает избыточную нагрузку при каждом открытии и быстро изнашивается. Замена фильтра и клапана одновременно — правильное решение.»
Производитель RedStar соответствует: ISO9001 (система менеджмента качества), патенты КНР на конструктивные решения клапанного узла серии AIV/JIV. Рабочее давление до 16 бар соответствует требованиям директивы PED 2014/68/EU для запасных частей оборудования под давлением.
Похожие товары в каталоге Acvatron SRL
FAQ — часто задаваемые вопросы

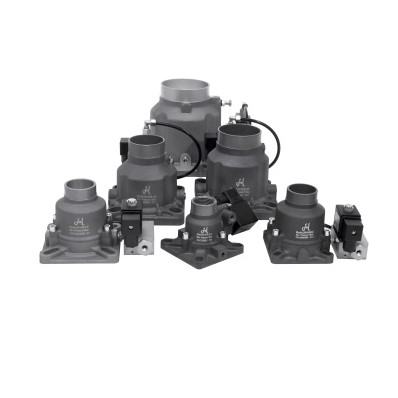

Чем серия AIV отличается от серии JIV? Обе серии (AIV и JIV) производятся RedStar для маслозаполненных винтовых компрессоров и реализуют одинаковый функциональный принцип интегрированного всасывающего клапана. Различия — в посадочных размерах фланца, расположении управляющего штуцера и габаритах корпуса, адаптированных под конкретные модели и поколения винтовых блоков. Серия JIV, как правило, предназначена для блоков с иным межосевым расстоянием крепёжных отверстий. Инженер Acvatron SRL поможет определить нужную серию по вашему компрессору.
Можно ли эксплуатировать клапан AIV-65C-K без соленоидного клапана? Нет. AIV-65C-K — исполнительный механизм; он получает управляющий сигнал в виде давления воздуха от соленоидного клапана, которым командует контроллер компрессора. Без соленоида клапан либо остаётся постоянно открытым (если нет управляющего давления), либо постоянно закрытым — в зависимости от конструкции возвратной пружины. Оба варианта неработоспособны. Если соленоид также неисправен — его необходимо заменить одновременно с основным клапаном.
Нужна ли полная замена при износе уплотнений или достаточно ремкомплекта? Конструкция RedStar серии AIV предусматривает обслуживание: корпус клапана рассчитан на многократную переборку. При износе только уплотнений (характерный признак — масло на воздушном фильтре или утечка управляющего воздуха) достаточно ремкомплекта, который включает все резиновые уплотнения, возвратную пружину и при необходимости тарелку клапана. Полная замена корпуса требуется при механическом повреждении посадочного фланца, трещинах корпуса или критическом износе седла, который не устраняется притиркой.
Какой воздушный фильтр рекомендуется проверить при замене клапана? При каждой замене или ревизии всасывающего клапана обязательно проверяйте состояние воздушного фильтра компрессора. Засорённый фильтр создаёт разрежение на входе клапана при открытии, увеличивая нагрузку на тарелку и уплотнения — ресурс клапана при работе с засорённым фильтром сокращается в 2–3 раза. Рекомендуем одновременно проверять воздушный фильтр TGA 234K или TGA 6023 в зависимости от модели вашего компрессора.
Как понять, что клапан нуждается в замене, а не в ремонте? Ремонт ремкомплектом целесообразен, если компрессор работает в штатных условиях (чистый воздух, рабочая температура в норме, нет попадания воды) и наработка клапана составляет менее 12 000 часов. Признаки, при которых целесообразна полная замена: механические повреждения корпуса или фланца, деформация посадочного места тарелки, наработка свыше 15 000–20 000 часов, а также случаи работы на загрязнённом воздухе или с перегревом компрессора выше 105°C. В сомнительных случаях инженер Acvatron SRL оценит состояние демонтированного клапана по фотографии.
Купить всасывающий клапан AIV-65C-K в Молдове
Acvatron SRL — поставщик оригинальных запасных частей для винтовых компрессоров в Республике Молдова. Проверим совместимость с вашим компрессором до заказа. Продажа на условиях самовывоза или доставки транспортными компаниями.
