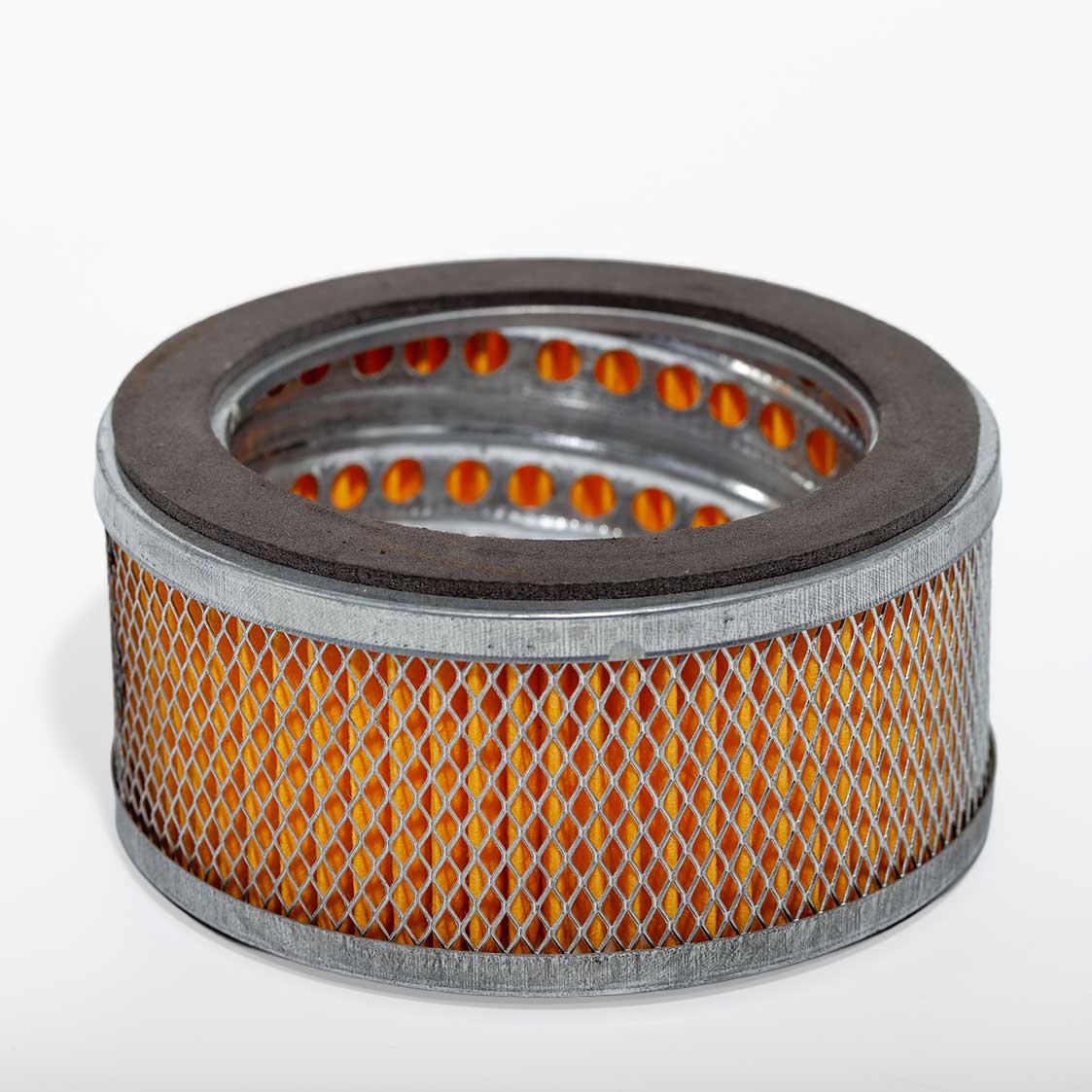

Картридж фильтра воздушного ⌀106×52 мм Remeza LT100 — арт. R 21177013, 21175009
Назначение и принцип работы
Картридж воздушного фильтра R 21177013 (21175009) — оригинальный сменный фильтрующий элемент для поршневых блоков Remeza LT100. Устанавливается в корпус воздушного фильтра на всасывающем патрубке компрессора и задерживает пыль, абразивные частицы и механические загрязнения до их попадания в компрессорную головку.
Зазоры между поршневыми кольцами и гильзами цилиндров поршневого блока LT100 измеряются десятками микрон. Даже мелкие абразивные частицы, пройдя через изношенный или загрязнённый картридж, действуют как наждачная бумага — ускоряют износ цилиндропоршневой группы, клапанов и подшипников. Своевременная замена картриджа каждые 500 моточасов — ключевое условие долгого ресурса блока LT100.
Фильтрующий элемент гофрированной бумаги обеспечивает высокую площадь фильтрации при компактных габаритах: ⌀106×52 мм, что критически важно для компактного расположения фильтра на блоке LT100 и 4V-1,05/12,5.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Артикул (актуальный) | R 21177013 |
| Артикул (старый каталог) | 21175009 |
| Каталожный номер RR | RR31559 |
| Размер картриджа | ⌀106×52 мм |
| Применяемость | 1–2 шт. на компрессор |
| Интервал замены | каждые 500 моточасов |
| Применяемые блоки | LT100 (Lacme, Франция) |
| Совместимые компрессоры | СБ4/Ф-500 LT100, 4V-1,05/12,5, V90, W95, W115 |
| Страна производства | Беларусь |
Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | R 21177013 (21175009) |
| Наружный диаметр | ⌀106 мм |
| Высота | 52 мм |
| Материал фильтрующего элемента | Гофрированная целлюлозная бумага |
| Количество на компрессор | 1–2 шт. |
| Рекомендуемый интервал замены | 500 моточасов |
| Интервал в запылённой среде | 250–300 моточасов |
| Вес | ~200 г |
| Применяемые блоки | Remeza / Aircast LT100 (французский блок Lacme) |
| Совместимые модели компрессоров | СБ4/Ф-500 LT100, СБ4/Ф-500 LT100/16, СБ4/С-90 V90, СБ4/С-90 W95, СБ4/С-90 W115, СБ4/Ф-270 V80, 4V-1,05/12,5 |
| Страна производства | Беларусь |
| Единица продажи | 1 шт. |
💡 Совет эксперта: на компрессорах 4V-1,05/12,5 (7,5 кВт, 12,5 бар) блок работает в значительно более напряжённом тепловом режиме, чем на стандартных LT100 10-барных версиях. При работе в запылённых условиях (деревообработка, стройплощадка, автосервис с шлифовкой) сокращайте интервал замены картриджа до 250–300 моточасов. Засорённый воздушный фильтр создаёт разрежение на всасе: блок «задыхается», тепловыделение растёт, резко ускоряется износ поршневых колец и клапанов.
Два артикула — одна деталь
Картридж воздушного фильтра LT100 имеет два актуальных обозначения в разных версиях каталога Remeza:
- R 21177013 — актуальный артикул с префиксом R
- 21175009 — более ранний артикул без префикса
Обе позиции обозначают один и тот же оригинальный картридж. При заказе достаточно указать любой из артикулов — поставляется одна и та же деталь белорусского производства.
Совместимость: для каких компрессоров подходит
Картридж R 21177013 / 21175009 применяется на всех поршневых компрессорах Remeza / Aircast / AE&T / Patriot с блоком LT100 (французская компрессорная головка Lacme) и аналогичных блоках V90, W95, W115:
| Модель компрессора | Блок | Кол-во картриджей |
|---|---|---|
| СБ4/Ф-500 LT100 (10 бар) | LT100 | 1–2 шт. |
| СБ4/Ф-500 LT100/16 (16 бар) | LT100 | 1–2 шт. |
| 4V-1,05/12,5 (7,5 кВт, 12,5 бар) | LT100-тип | 1–2 шт. |
| СБ4/С-90 V90 | V90 | 1–2 шт. |
| СБ4/С-90 W95-6 / W95-10 | W95 | 1–2 шт. |
| СБ4/С-90 W115-6 / W115-10 | W115 | 1–2 шт. |
| СБ4/Ф-270 V80 | V80 | 1–2 шт. |
⚠️ Важно: не путайте с картриджами для LB-серии (LB30, LB40, LB50, LB75) — они имеют другой диаметр ⌀65×62 мм и артикул 21125014 / 21175007. Блоки LT100 и LB-серия конструктивно разные.
Что происходит при несвоевременной замене
Снижение пропускной способности загрязнённого воздушного фильтра запускает цепочку последствий:
- Разрежение на всасе — блок работает при пониженном атмосферном давлении на входе, производительность падает на 10–25%
- Рост температуры нагнетания — меньше воздуха → меньше охлаждения → перегрев клапанов и поршневых колец
- Ускоренный износ клапанов — всасывающий клапан работает с повышенной частотой открытия, ресурс сокращается в 2–3 раза
- Выход из строя обратного клапана — перепад давления через изношенный клапан резко возрастает при засорённом фильтре
- Рост потребления электроэнергии — двигатель потребляет больше, производительность при этом ниже
Один картридж за 500 моточасов стоит многократно меньше ремонта клапанной группы или капитального ремонта блока.
Почему Acvatron SRL — 5 весомых аргументов
Оригинальные запчасти Remeza с документами
Поставляем оригинальные картриджи R 21177013 с товарной накладной, артикулом производителя и кодом ТН ВЭД. Никакого «совместимого» Китая под белорусским брендом — только оригинал.
Подбор по модели компрессора
Назовите модель вашего компрессора — подтвердим количество картриджей и наличие. Если у вас 4V-1,05/12,5 — уточним специфику этого блока и интервал замены для вашего режима эксплуатации.
Наличие на складе в Кишинёве
Картриджи для блоков LT100 и LB-серии держим в постоянном остатке. Отгрузка в день обращения при заказе до 14:00.
Документация для предприятий
К каждой позиции — товарная накладная с кодом ТН ВЭД для списания на ТО. Для юридических лиц — пакет документов для оприходования на склад запчастей.
Полный склад запчастей Remeza LT100
Помимо воздушного картриджа — ремни В2000 (арт. 4301307900), шатуны, поршневые кольца, клапаны, масло компрессорное. Все расходники для регламентного ТО блока LT100 в одном месте.
Регламент технического обслуживания блока LT100 / 4V-1,05/12,5
| Операция | Интервал | Артикул запчасти |
|---|---|---|
| Замена картриджа воздушного фильтра | каждые 500 ч | R 21177013 / 21175009 |
| Замена компрессорного масла | каждые 500 ч | — |
| Проверка натяжения ремней В2000 | каждые 500 ч | 4301307900 |
| Замена ремней В2000 | каждые 1 000 ч | 4301307900 |
| Проверка клапанов | каждые 1 500 ч | — |
| Капитальный осмотр блока | каждые 3 000 ч | — |
Сферы применения
Промышленные предприятия и производства
- Централизованные компрессорные станции с блоком LT100 на 10 и 16 бар
- Компрессоры питания пневматических линий сборочных цехов
- Установки пескоструйной обработки с высоким потреблением воздуха (4V-1,05/12,5)
Автосервис и грузовой шиномонтаж
- Компрессоры 12,5 бар для накачки шин грузовых автомобилей (4V-1,05/12,5)
- Покрасочные камеры с многопостовой схемой питания
- Сервисные центры с высокой интенсивностью работы
Строительство и дорожные работы
- Питание пневматических отбойных молотков и перфораторов
- Компрессоры на строительных площадках — условия повышенной запылённости
Мнение эксперта
«Воздушный картридж для LT100 — самая дешёвая и самая важная запчасть в обслуживании этого блока. Чаще всего я вижу одну и ту же картину: картридж не меняли 1 500–2 000 часов, блок начал греться и терять производительность, клапаны подгорели. Всё это — следствие одной пропущенной замены за несколько сотен леев. На компрессорах 4V-1,05/12,5, работающих при 12,5 бар, ситуация ещё критичнее: высокое давление создаёт бо́льшую тепловую нагрузку на поршневые кольца, и засорённый воздушный фильтр здесь — это ускоренный износ в квадрате. Моя рекомендация: держите запасной картридж рядом с компрессором. Замена занимает 5 минут и не требует инструмента.»
Виталий Болучевский, главный инженер Acvatron SRL, 15 лет в отрасли
Как установить картридж воздушного фильтра LT100
- Остановите компрессор и дождитесь полного сброса давления из ресивера.
- Открутите крышку корпуса воздушного фильтра (обычно пластиковая чашка на защёлках или с центральным болтом).
- Извлеките старый картридж — потяните прямо на себя по оси фильтра.
- Проверьте уплотнительное кольцо (O-ring) на посадочном фланце корпуса — при необходимости замените.
- Вставьте новый картридж R 21177013 до упора, убедитесь в правильной посадке.
- Закройте крышку, запустите компрессор, проверьте отсутствие подсоса воздуха по стыку.
FAQ
❓ Чем отличаются артикулы R 21177013 и 21175009 — это разные детали?
Нет, это одна и та же деталь. R 21177013 — актуальный заводской артикул с префиксом R, 21175009 — более ранний каталожный номер без префикса. После смены системы нумерации Remeza оба артикула остались действующими и обозначают идентичный картридж. При заказе достаточно указать любой из них.
❓ Сколько картриджей нужно на один компрессор LT100 или 4V-1,05/12,5?
Стандартная комплектация — 1 шт. на большинстве моделей. Однако ряд исполнений СБ4/Ф-500 LT100 (особенно с ресивером 500 л, двухступенчатые версии) использует 2 картриджа одновременно. Уточните по шильдику компрессора или деталировке блока. Мы подтвердим количество при заказе — достаточно назвать полный индекс модели.
