Латунный глушитель выхлопа SBR-38 (G 3/8″) — SHPI

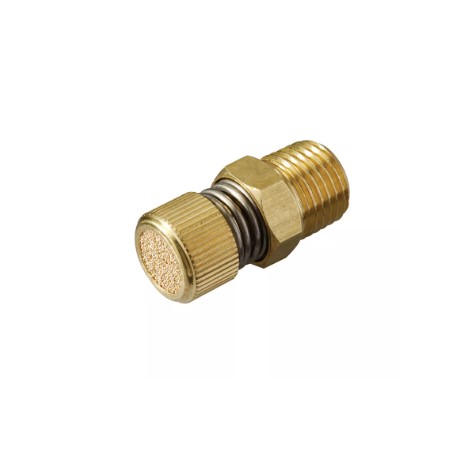

Латунный пневматический глушитель выхлопа SBR-38 с резьбой G 3/8″ и спечённым металлическим фильтрующим элементом. Предназначен для высокорасходных пневматических распределителей, клапанов и цилиндров крупного диаметра — там, где меньший типоразмер создаёт ощутимое противодавление выхлопа и замедляет цикл. Снижает шум при сбросе сжатого воздуха на 20–25 дБА и одновременно задерживает взвешенные частицы на уровне 70 мкм, защищая рабочую зону от продуктов износа уплотнений.
Рабочий диапазон −30°C … +150°C и максимальное давление 20 бар делают SBR-38 пригодным для эксплуатации в условиях, недоступных пластиковым глушителям: горячие зоны термических производств, наружный монтаж в морозном климате, запылённые и вибрационные среды тяжёлого машиностроения.
Основные параметры
- Модель: SBR-38
- Резьба подключения: 3/8″ (BSP / G 3/8)
- Степень фильтрации: 70 мкм (спечённый металл)
- Максимальное давление: 300 psi (≈ 20 бар / 20 кгс/см²)
- Рабочая температура: −30°C … +150°C
- Материал корпуса: Латунь
- Фильтрующий элемент: Спечённый пористый металл
- Производитель: SHPI (Shan Hua Plastic Industrial, Тайвань)
Назначение и принцип работы
Глушитель SBR-38 вкручивается в выхлопной порт G 3/8″ пневматического клапана или распределителя. При каждом срабатывании клапана сжатый воздух не выбрасывается резким хлопком, а проходит через поры спечённого металлического элемента — давление снижается плавно, скорость потока ограничивается, акустическая волна гасится в объёме пористой структуры.
Резьба G 3/8″ отличает SBR-38 от младших типоразмеров серии: это порт для распределителей с высоким условным проходом Cv от 1.5 до 5.0, обслуживающих цилиндры Ø100–200 мм и крупнее. Применение меньшего глушителя (SBR-28, G 1/4″) на порту G 3/8″ через переходник создаёт дополнительное сопротивление выхлопа и замедляет обратный ход поршня — при диаметрах свыше 100 мм это уже ощутимые потери времени цикла.
Спечённый металлический элемент работает на протяжении всего срока службы без деградации характеристик: поры не слипаются от масла, не деформируются от вибрации, не оплавляются от тепла, а при засорении регенерируются промывкой без замены изделия целиком.
Ключевые особенности и преимущества:
- Двойная функция — одновременно работает как регулируемый дроссель (позволяет точно настраивать скорость выхлопа) и как эффективный глушитель шума.
- Латунный корпус + спечённый бронзовый глушитель обеспечивают высокую прочность, термостойкость и долговечность.
- Значительно снижает уровень шума при сбросе сжатого воздуха.
- Задерживает частицы загрязнений (70 мкм), защищая окружающую среду и оборудование.
- Устойчив к маслу, конденсату и высоким температурам (до +150°C) — идеально для тяжёлых промышленных условий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | SBR-38 |
| Серия | SBR (Brass Silencer) |
| Резьба подключения | 3/8″ BSP (G 3/8) |
| Степень фильтрации | 70 мкм |
| Максимальное давление | 300 psi (≈ 20 бар / 20 кгс/см²) |
| Рабочая температура | −30°C … +150°C |
| Материал корпуса | Латунь |
| Фильтрующий элемент | Спечённый пористый металл |
| Регенерация элемента | Промывка под давлением / ультразвук / химическая / высокотемпературная |
| Монтаж | В выхлопной порт клапана или распределителя G 3/8″ |
| Производитель | SHPI (Shan Hua Plastic Industrial, Тайвань) |
Вся линейка SBR — выберите нужный типоразмер
| Модель | Резьба | Типичное применение |
|---|---|---|
| SBR-08 | M5 | Микроклапаны, миниатюрная автоматика |
| SBR-18 | G 1/8″ | Компактные распределители, цилиндры до Ø32 мм |
| SBR-28 | G 1/4″ | Промышленные распределители, цилиндры Ø32–100 мм |
| SBR-38 | G 3/8″ | Высокорасходные клапаны, цилиндры Ø100–200 мм и крупнее |
| SBR-48 | G 1/2″ | Тяжёлые цилиндры, магистральные клапаны |
SBR-38 vs SBR-28 — когда нужен именно 3/8″
Ключевой вопрос при выборе между SBR-28 и SBR-38 — какова скорость выхлопа и какой диаметр обслуживаемого цилиндра.
При диаметре цилиндра Ø100 мм и ходе 200 мм объём воздуха, выбрасываемого за один цикл (один ход), составляет около 1.57 литра. При времени хода 0.3 секунды это расход выхлопа порядка 314 л/мин. Глушитель SBR-28 (G 1/4″) при таком расходе создаёт противодавление 0.8–1.2 бар в выхлопной полости — это 15–20% от рабочего давления, ощутимая потеря усилия обратного хода и замедление цикла. SBR-38 (G 3/8″) при том же расходе создаёт противодавление в 2–3 раза меньше.
Практическое правило: если диаметр цилиндра ≥ 80 мм или выхлопной порт клапана G 3/8″ — выбирайте SBR-38.
Преимущества
- Минимальное противодавление выхлопа для больших цилиндров: G 3/8″ при высоком расходе — это принципиально меньшее гидравлическое сопротивление на выхлопе по сравнению с SBR-28. Реальный выигрыш в скорости обратного хода при цилиндрах Ø100 мм и более — 15–30% от времени цикла.
- Увеличенный объём элемента — редкое обслуживание: Больший типоразмер = большая площадь фильтрации = дольше до засорения. При одинаковом качестве воздуха SBR-38 обслуживается реже, чем SBR-28 в аналогичных условиях.
- Снижение шума 20–25 дБА при высоком расходе: Чем больше расход выхлопа, тем громче хлопок без глушителя. На цилиндрах Ø100–200 мм выхлоп без глушителя — это уже не хлопок, а полноценный акустический удар 100+ дБА. SBR-38 подавляет его эффективнее меньших типоразмеров именно за счёт объёма элемента.
- Регенерируемый элемент — экономия на больших объёмах ЗИП: Крупные производства с цилиндрами Ø100+ мм имеют много точек G 3/8″. Переход с одноразовых глушителей на SBR-38 с регенерацией сокращает годовой расход ЗИП по этой позиции в 5–10 раз.
- Латунь — ресурс резьбы при промышленном монтаже: G 3/8″ затягивается ключом с моментом 20–30 Н·м. Цинковое литьё при таком моменте срывает резьбу уже после нескольких циклов обслуживания. Латунь держит без деградации.
- −30°C … +150°C — универсальный промышленный диапазон: От сибирских морозов до термических участков — один типоразмер для всех условий без подбора специального исполнения.
Где устанавливается SBR-38
Глушитель SBR-38 вкручивается в выхлопной порт G 3/8″:
- Электромагнитные распределители 5/2 и 5/3 с выхлопным портом G 3/8″ (типоразмер 1/2″–3/4″)
- Трёхлинейные клапаны 3/2 с выхлопом G 3/8″
- Клапаны быстрого выхлопа G 3/8″
- Общая выхлопная шина пневмоострова с суммарным расходом нескольких секций
- Выхлопные порты цилиндров при схеме быстрого выхлопа непосредственно через цилиндр
- Выхлоп регуляторов давления и предохранительных клапанов G 3/8″
Не устанавливается в рабочие порты A/B — только в выхлопные (порт 3 или 5). Установка в рабочий порт создаёт противодавление в рабочей полости цилиндра, снижает усилие и нарушает работу оборудования.
Особенность применения на пневмоостровах: При использовании SBR-38 на общей выхлопной шине пневмоострова (суммарный выхлоп нескольких секций) убедитесь, что пропускная способность одного глушителя достаточна для суммарного расхода всех одновременно срабатывающих секций. При большом числе секций рассмотрите параллельную установку двух SBR-38 или переход на SBR-48.
Экспертные рекомендации по применению
Момент затяжки: G 3/8″ BSP в латунный или стальной корпус клапана — 20–30 Н·м. Применяйте ФУМ-ленту 3–4 оборота или анаэробный герметик средней фиксации (синий). В чугунный или алюминиевый корпус — проверяйте допустимый момент на корпусе клапана.
Подбор типоразмера по расходу: Ориентировочный расход выхлопа = площадь поршня (мм²) × скорость хода (мм/с) / 1000 × перевод в л/мин. Для Ø125 мм при ходе 300 мм за 0.5 секунды: π × 62.5² × 600 / 1000 000 = 7.36 л/цикл, то есть при 30 циклах/мин — 220 л/мин. SBR-38 G 3/8″ уверенно справляется с таким расходом.
Межсервисный интервал: При воздухе ISO 8573-1 [7:4:4] — раз в 6–12 месяцев. При запылённой среде (деревообработка, металлообработка) — раз в 3 месяца. Признак засорения — замедление обратного хода более чем на 20% от нормального.
💡 Лайфхак: На высокорасходных узлах (цилиндры Ø125 мм и более) установите клапан быстрого выхлопа G 3/8″ непосредственно у цилиндра, а на выхлопной порт клапана быстрого выхлопа — SBR-38. Это даёт максимальную скорость опорожнения полости цилиндра при минимальном шуме: клапан быстрого выхлопа устраняет задержку на распределитель, SBR-38 гасит акустику непосредственно у источника.
⚠️ Критическая ошибка: Устанавливают SBR-28 (G 1/4″) вместо SBR-38 через переходник G 3/8″ → G 1/4″ «чтобы сэкономить». Переходник добавляет сопротивление сверх сопротивления уже меньшего глушителя. Суммарное противодавление выхлопа при Ø100+ мм цилиндре может снизить скорость обратного хода на 25–40% — прямые потери производительности оборудования, несопоставимые с экономией на глушителе.
⚠️ Ошибка монтажа: Путают выхлопной порт с рабочим при нестандартной маркировке распределителя. Всегда проверяйте схему подключения в документации на клапан — порты 3 и 5 (выхлоп), порты 2 (A) и 4 (B) — рабочие. Установка глушителя в рабочий порт превращает его в регулятор противодавления, что меняет характеристики цилиндра непредсказуемо.
Советы специалистов
- При проектировании новой пневмосистемы закладывайте глушители SBR-38 на все выхлопные порты G 3/8″ с первого дня — ретрофит на работающей линии всегда дороже изначальной комплектации.
- При вертикальном монтаже выхлопом вниз проверяйте накопление масла в нижней части спечённого элемента ежеквартально. Скопившееся масло закрывает поры не механически, а плёнкой — промывается значительно труднее, чем механические загрязнения.
- Храните на складе 2–3 единицы SBR-38 как быстрый ЗИП. При засорении оперативная замена (5 минут) позволяет немедленно восстановить нормальный цикл, а засорённый глушитель отправить на регенерацию без остановки производства.
- Проводите сравнительный замер времени цикла сразу после установки нового или регенерированного глушителя — это базовая точка для оценки степени засорения при последующих проверках. Увеличение времени обратного хода на 15–20% — сигнал к обслуживанию.
- При агрессивных средах (кислоты, щёлочи, хлор) уточняйте совместимость латуни с рабочей средой. Для агрессивных сред SHPI и другие производители предлагают исполнения из нержавеющей стали — запрашивайте у поставщика.
Практические кейсы
- Кейс 1 — Штамповочный пресс, цилиндры Ø160 мм: 8 распределителей G 3/8″ без глушителей. Уровень шума на рабочем месте оператора — 97 дБА, что требовало постоянного использования СИЗ и ограничивало время работы. После установки SBR-38 на все выхлопные порты — 78 дБА, работа без ушных вкладышей в пределах нормы. Окупаемость за счёт экономии на СИЗ и снижения риска профзаболеваний — 3 месяца.
- Кейс 2 — Литьевая машина, зона клапанного блока +140°C: Пластиковые глушители G 3/8″ деформировались и перекрывали выхлоп в течение 2–4 недель. SBR-38 работает без обслуживания 14 месяцев при постоянной температуре окружающей среды 130–145°C в зоне клапанного блока. Первая регенерация ультразвуком запланирована через 6 месяцев.
- Кейс 3 — Деревообрабатывающий обрабатывающий центр, сильное запыление: Мелкая древесная пыль (размер частиц 50–200 мкм) забивала войлочные глушители G 3/8″ за 7–10 дней, вызывая замедление прижимных цилиндров Ø125 мм. После установки SBR-38 с промывкой под давлением раз в 2 месяца — нормальная скорость цикла без незапланированных остановок. Экономия на ЗИП — более 70% в год по этой позиции.
Точные аналоги Brass Silencer SBR-28 (G 1/4″)
Все перечисленные модели — латунные глушители выхлопа с резьбой G 1/4″ (BSP 1/4) и спечённым металлическим фильтрующим элементом. Прямая замена без переходников.
| Производитель | Артикул аналога | Серия | Примечание |
|---|---|---|---|
| Festo | U-1/4 | U (Universal) | Латунь + спечённый бронзовый элемент; стандартный глушитель Festo |
| SMC | AN200-02 | AN | 02 = G 1/4″; латунь, спечённый элемент 40 мкм |
| Camozzi | 9020 0208 | 9020 | 08 = порт; 02 = G 1/4″; латунь, металлический спечённый элемент |
| Metal Work | 58606 0002 | Серия 586 | G 1/4″; латунный корпус, спечённый металлический элемент |
| AirTAC | BSL-02 | BSL (Brass Silencer) | 02 = G 1/4″; прямой конструктивный аналог SBR-28 |
Области применения
- Тяжёлая промышленная автоматизация с цилиндрами Ø100–200 мм
- Прессовое и штамповочное оборудование
- Литьевые машины и термические производства
- Деревообрабатывающие и металлообрабатывающие центры
- Пневматические подъёмники и транспортирующие системы
- Высокорасходные распределители и клапанные блоки
- Выхлопные шины пневмоостровов с несколькими секциями
- Горнодобывающая и строительная техника
- Наружное оборудование в морозном климате (до −30°C)
Сопутствующие товары: электромагнитные распределители XCPC 4V410-15 (G 3/8″), клапаны быстрого выхлопа G 3/8″, пневматические цилиндры XCPC серий SI / DNC / DNG (Ø80–200 мм), дроссели с обратным клапаном G 3/8″, цанговые фитинги G 3/8″, ФУМ-лента усиленная, анаэробный герметик для резьбы.
Точные аналоги Brass Silencer SBR-38 (G 3/8″)
Все перечисленные модели — латунные глушители выхлопа с резьбой G 3/8″ (BSP 3/8) и спечённым металлическим фильтрующим элементом. Прямая замена без переходников.
| Производитель | Артикул аналога | Серия | Примечание |
|---|---|---|---|
| Festo | U-3/8 | U (Universal) | Латунь + спечённый бронзовый элемент; стандарт Festo |
| SMC | AN300-03 | AN | 03 = G 3/8″; латунь, спечённый элемент 40 мкм |
| Camozzi | 9020 0308 | 9020 | 03 = G 3/8″; 08 = металлический элемент; латунный корпус |
| Metal Work | 58606 0003 | Серия 586 | G 3/8″; латунный корпус, спечённый металлический элемент |
| AirTAC | BSL-03 | BSL (Brass Silencer) | 03 = G 3/8″; прямой конструктивный аналог SBR-38 |
Комментарий к таблице аналогов
Festo U-3/8 — европейский промышленный стандарт. Спечённый бронзовый элемент, корпус латунь, G 3/8″. Широко доступен через дистрибьюторскую сеть Festo в Европе и СНГ. Цена выше SBR-38 в 1.5–2 раза при технически идентичных эксплуатационных характеристиках — разница обоснована исключительно брендом, а не конструктивными улучшениями.
SMC AN300-03 — японское исполнение. Индекс 03 обозначает G 3/8″. Степень фильтрации элемента — 40 мкм, вдвое тоньше, чем у SBR-38 (70 мкм). Преимущество: лучше задерживает мелкие частицы. Недостаток: быстрее засоряется в запылённой или масляной среде. Оптимален для чистых производств с высокими требованиями к чистоте выхлопного воздуха.
Camozzi 9020 0308 — итальянская серия 9020, широко представленная у дистрибьюторов Восточной Европы. В коде: 03 = G 3/8″, 08 = металлический спечённый элемент. Традиционно поставляется в комплекте с клапанами и распределителями Camozzi — удобно для проектов с единым поставщиком пневматики.
Metal Work 58606 0003 — итальянская серия 586. В артикуле: 58606 — серия глушителей Metal Work, 0003 — G 3/8″. Metal Work сильна в сегменте тяжёлого промышленного оборудования и традиционно поставляет глушители вместе с распределителями Pneumax — взаимозаменяемость с SBR-38 полная.
AirTAC BSL-03 — тайваньский производитель, ближайший конкурент SHPI по происхождению и ценовому сегменту. Суффикс 03 = G 3/8″. Конструктивно идентичен SBR-38: латунный корпус, спечённый металлический элемент, аналогичные монтажные размеры. При закупке клапанов AirTAC серий 4V410/4V420 — логичный выбор для единообразия ЗИП и упрощения складского учёта.
Часто задаваемые вопросы
Q: Как выбрать между SBR-28 (G 1/4″) и SBR-38 (G 3/8″)?
A: Выбирайте по размеру выхлопного порта клапана — не по размеру рабочего порта или трубки подачи. SBR-38 необходим при выхлопном порту G 3/8″ и при обслуживании цилиндров Ø80 мм и более. Если порт G 3/8″, а вы устанавливаете SBR-28 через переходник «для экономии» — теряете 20–35% скорости обратного хода на крупных цилиндрах. Экономия на глушителе не компенсирует потери производительности.
Q: Как часто нужно обслуживать SBR-38?
A: При воздухе ISO 8573-1 [7:4:4] и стандартной цикличности — раз в 6–12 месяцев. В запылённой среде (деревообработка, металлообработка, стройматериалы) — раз в 2–3 месяца. Сигнал к обслуживанию: замедление возврата штока цилиндра на 15–20% от нормы при неизменном давлении питания.
Q: Совместим ли SBR-38 с клапанами Festo, SMC, Camozzi с портом G 3/8″?
A: Да, полностью. Резьба G 3/8″ (BSP) стандартизирована — SBR-38 вкручивается в выхлопной порт любого клапана с этой резьбой без переходников и адаптеров. Монтажные размеры под ключ соответствуют стандарту BSP.
Q: Как провести регенерацию элемента SBR-38 в условиях производства?
A: Оперативный метод — замена на запасной SBR-38 из ЗИП (5 минут простоя), засорённый глушитель отправляется на регенерацию в сервисный отдел. Регенерация: ультразвуковая ванна с водой или изопропанолом, 15 минут — удаляет 90% загрязнений. При масляном нагаре — предварительное замачивание в уайт-спирите 30 минут, затем ультразвук. Финал — продувка сжатым воздухом изнутри наружу, визуальный осмотр на трещины.
Q: Можно ли использовать SBR-38 при подаче масла через маслораспылитель?
A: Совместим по материалам. Масляная взвесь ускоряет засорение пор — сокращайте межсервисный интервал вдвое. Альтернативное решение при высокочастотных клапанах с маслораспылителем: SBR-48 (G 1/2″) через переходник G 3/8″ → G 1/2″ — бо́льшая площадь фильтрации компенсирует ускоренное засорение.
Мнение эксперта
Виталий Болучевский, ведущий инженер Acvatron: «SBR-38 — это типоразмер для серьёзного оборудования. G 3/8″ ставится на распределители, которые гоняют цилиндры Ø100 мм и крупнее — там каждый лишний бар противодавления выхлопа это реальные потери скорости цикла и производительности. Латунный корпус и спечённый элемент SHPI при таких расходах работают годами, тогда как пластиковые глушители G 3/8″ при высокой цикличности приходится менять каждые 2–3 месяца. Регенерация ультразвуком превращает этот расходник в постоянный элемент системы — проверено на нескольких крупных предприятиях в Молдове.»
