Технические характеристики HIMPT PMM 10
Как ведущий инженерный интегратор, компания Acvatron предоставляет исчерпывающие паспортные данные пневматического фитинга HIMPT PMM 10 (артикул/код производителя: 00-00026833):
| Параметр пневмокомпонента |
Значение и техническое описание |
| Модель / Типоразмер |

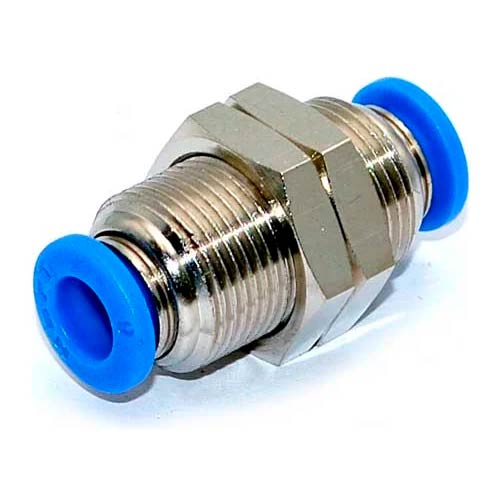

PMM 10 (проходной соединитель с монтажной гайкой под ключ) |
| Вид конструкции |
Муфта прямая, равнопроходная |
| Тип соединения (Вход 1 / Вход 2) |
Нажимной быстроразъемный (цанговый зажим) под пневмотрубку 10 мм |
| Материал корпуса и гайки |
Конструкционная латунь с защитным никелированным покрытием |
| Рабочая среда |
Сжатый очищенный воздух, технический вакуум, инертные газы |
| Номинальное рабочее давление |
1.0 МПа (10 бар / 10 кгс/см²) |
| Максимально допустимое давление |
1.2 МПа (12 бар, кратковременный пик) |
| Совместимые материалы труб |
Полиуретан (PU), Полиамид/Нейлон (PA) |
| Диапазон рабочих температур |
от -20°С до +60°С |
| Вес упаковки (10 шт.) |
0.38 кг |
| Габариты упаковки (ДхШхВ) |
100 х 100 х 50 мм |
Преимущества и уникальные торговые предложения (УТП)
В сегменте деталей для распределения сжатого воздуха фитинги HIMPT серии PMM демонстрируют ряд критически важных технологических преимуществ перед стандартными пластиковыми аналогами (типа PUC):
-
Повышенная механическая прочность корпуса: Выполнение основы фитинга из никелированной латуни гарантирует устойчивость к осевым и радиальным нагрузкам, ударам, а также исключает коррозию и охрупчивание материала под воздействием агрессивных факторов внешней среды.
-
Переборочный тип монтажа (стендовая фиксация): Наличие внешней резьбы на корпусе и специализированной монтажной гайки позволяет жестко зафиксировать фитинг в технологических отверстиях шкафов управления, панелей оборудования или перегородок. Это предотвращает вибрационный износ пневмолиний.
-
Цанговый зажим царапающего типа Quick-Fitting: Внутренний цанговый механизм обеспечивает мгновенную фиксацию полимерной трубки без деформации ее стенок. Разъединение контура выполняется в одно движение — нажатием на защитную пластиковую манжету-кольцо. Фитинг рассчитан на многократные циклы «монтаж-демонтаж» без потери герметичности.
-
Высокая плотность герметизации (Zero Leakage): Внутреннее уплотнительное кольцо круглого сечения (NBR) спроектировано под идеальную геометрию калиброванных трубок диаметром 10 мм, что минимизирует падение давления и исключает утечки сжатого воздуха даже в условиях пульсирующего давления.
Сферы применения пневмофитинга
Благодаря своей отказоустойчивости, фитинг цанговый HIMPT PMM 10 применяется в ключевых отраслях молдавской и международной промышленности:
-
Автоматизированные производственные линии: Подключение пневмоцилиндров, распределителей и исполнительных механизмов на конвейерах пищевой, упаковочной и текстильной индустрии.
-
Компрессорные станции и пневмоостровки: Сборка локальных узлов подготовки воздуха, интеграция в шкафы автоматики (КИПиА) для жесткого прохода через стальные стенки корпусов.
-
Автосервисное и авторемонтное оборудование: Разводка жестких магистралей в автосервисах, подключение шиномонтажных стендов, систем пневмоподвески и пневматического инструмента.
-
Деревообрабатывающее и мебельное производство: Системы фиксации заготовок, приводы прессов и системы аспирации, где критична вибростойкость соединений.
Мнение эксперта: Виталий Болучевский, ведущий инженер департамента компрессорных систем Acvatron
«При проектировании промышленных пневмосетей инженеры часто совершают ошибку, используя полностью пластиковые прямые соединители в местах прохода через металлические панели переборок. Пластик быстро перетирается и деформируется из-за естественных вибраций компрессора. Модель HIMPT PMM 10 кардинально решает эту проблему. Металлическая резьбовая часть и гайка позволяют жестко «заякорить» узел на панели. Защитное никелирование латуни предотвращает окисление металла при контакте с конденсатом, который неизбежно присутствует в воздухе в случае некорректной работы осушителей. Это промышленный стандарт надежности, который я рекомендую для систем с рабочим давлением до 10 бар».
Соответствие международным стандартам
Вся линейка пневматических компонентов HIMPT производится в строгом соответствии со стандартами менеджмента качества ISO 9001. Геометрические параметры цангового зажима и шаг резьбы адаптированы под метрические требования стандартов DIN / ISO 1219, что гарантирует 100% совместимость с калиброванными полиуретановыми и полиамидными трубками любых европейских брендов (Festo, Camozzi, SMC и др.).
Часто задаваемые вопросы (FAQ)
1. Можно ли использовать данный фитинг для систем подачи воды или других жидкостей?
Ответ: Нет. Фитинг HIMPT PMM 10 разработан исключительно для газообразных сред — сжатого воздуха, инертных газов и вакуума. Использование его в гидравлических системах или водопроводах недопустимо, так как внутренние уплотнители NBR и материалы зажима не рассчитаны на агрессивное воздействие постоянного потока воды и гидроудары.
2. В чем разница между фитингом PMM 10 и фитингом PUC 10?
Ответ: Разница в способе монтажа и материале корпуса. Модель PUC 10 — это классический соединитель «трубка-трубка» в пластиковом корпусе, который свободно висит на линии. Модель PMM 10 выполнена из никелированной латуни и оснащена центральной внешней резьбой с гайкой. Это позволяет пропустить фитинг сквозь перегородку (стенку шкафа) и намертво зафиксировать его, создав жесткую проходную точку.
3. Требуется ли обрезать край пневмотрубки перед повторным вставлением в цангу?
Ответ: Да, это настоятельно рекомендуется профессиональным регламентом. При демонтаже металлические зубцы цанги оставляют на полиуретановой трубке микроцарапины. Если вставить этот же участок трубки повторно, деформированная поверхность может стать причиной микроутечек воздуха. Перед повторным монтажом срежьте трубку строго под прямым углом (90°) на 5–10 мм выше места старого зажима, используя специальный резак.
