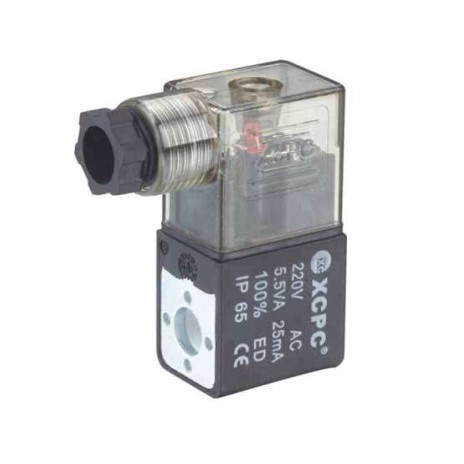

Электромагнитная катушка 110COIL-AC220V: Надежный привод для промышленной пневматики
110COIL-AC220V — это сменный электромагнитный соленоид, специально разработанный для комплектации пневматических распределителей XCPC 100-й серии, таких как 4V110, 4V120 и 3V110. Устройство предназначено для преобразования электрической энергии переменного тока напряжением 220В в магнитное поле, обеспечивающее прецизионное перемещение золотника распределителя в автоматизированных системах управления.
4
People watching this product now!
Описание
Технические характеристики 110COIL-AC220V
Данная катушка соответствует строгим отраслевым стандартам и обладает следующими эксплуатационными параметрами:
|
Параметр
|
Значение
|
|---|---|
|
Номинальное напряжение
|
AC 220V (50/60 Гц)
|
|
Потребляемая мощность
|
4.5 VA
|
|
Допустимое колебание напряжения
|
± 10%
|
|
Внутренний диаметр отверстия (Aperture)
|
8.0 мм
|
|
Высота катушки
|
31.0 мм
|
|
Класс изоляции
|
F Class
|
|
Степень защиты
|
IP65 (пыле- и влагозащищенность)
|
|
Тип подключения
|
Разъем стандарта DIN 43650C
|
|
Время срабатывания
|
0.05 секунды
|
Преимущества и сильные стороны оборудования
Основываясь на анализе конструкции и опыте внедрения компонентов XCPC, я выделяю следующие ключевые достоинства изделия:
- Высокая температурная стойкость. Использование изоляции класса F позволяет катушке стабильно работать при длительном включении (100% ED) без риска межвиткового замыкания.
- Промышленная защищенность IP65. Плотная герметизация обмотки защищает устройство от воздействия масляного тумана, пыли и влаги, что критично для цехов металлообработки и пищевых производств.
- Энергоэффективность. Оптимизированная мощность 4.5 VA обеспечивает достаточное тяговое усилие для мгновенного переключения золотника, минимизируя при этом нагрев катушки и нагрузку на электрическую сеть.
- Стандартизация и универсальность. Катушка полностью взаимозаменяема внутри всей линейки 100-й серии, что упрощает обслуживание склада запчастей и сокращает время простоя оборудования.
Точные аналоги электромагнитной катушки XCPC 110COIL-AC220V (для серии 100, 8 мм, DIN 43650C)
| Бренд | Артикул / Серия | Примечание |
|---|---|---|
| AirTAC | CDA092C / CDA110 серия (AC220V) | Прямой и самый близкий аналог по посадочным размерам (8 мм), мощности и разъёму. Лучшее соотношение цена/качество |
| SMC | VQ серии coil (например, для VQ100/VQ10) или аналогичные 8 мм катушки AC220V | Функциональный аналог, высокая надёжность, популярный в промышленности |
| Festo | MSFW-230AC / MSFG серия (подбирать по 8–9 мм и DIN) или MSFW-110/230 | Премиум-качество, отличная изоляция, высокая долговечность (часто с LED) |
| Camozzi | Катушки для серии 4V1 / K (AC220V, 8 мм) | Итальянское качество, хорошая совместимость с XCPC/AirTAC по габаритам |
| Metal Work | Катушки для пневмораспределителей (серия 01/02, AC220V) | Надёжные итальянские аналоги, прочная конструкция и хорошая герметичность |
Примечания:
- Все перечисленные катушки — сменные соленоиды с внутренним диаметром ≈8 мм, высотой ≈31 мм, разъёмом DIN 43650C (Form C).
- Параметры: AC 220V, потребляемая мощность ≈4.5 VA, класс изоляции F, защита IP65, допуск напряжения ±10%.
- Предназначены для пневмораспределителей 100-й серии (4V110, 4V120, 3V110 и аналоги).
- Катушка полностью взаимозаменяема по посадке внутри своей серии. При замене обязательно проверяйте соответствие напряжения (AC220V).
- Рекомендуется устанавливать с уплотнительной прокладкой и ориентировать разъём кабельным вводом вниз для максимальной защиты от влаги.
Сферы применения
Модель 110COIL-AC220V является основным исполнительным элементом в узлах управления, где используется переменный ток 220В:
- Малогабаритные станки: управление компактными цилиндрами в зажимных и фиксирующих механизмах.
- Упаковочные автоматы: привод распределителей, отвечающих за дозирование и обрезку материалов.
- Системы подготовки воздуха: работа в составе автоматических клапанов сброса конденсата.
- Легкая промышленность: автоматизация линий сборки и сортировки продукции.
Мнение эксперта: Виталий Болучевский «За 15 лет инженерной практики я убедился, что надежность электромагнитного клапана на 50% зависит от качества катушки. XCPC, имея 33-летний опыт производства, достигла эталонной точности намотки, что подтверждается сертификатами Bureau Veritas и SGS. Катушка 110COIL-AC220V демонстрирует отличную живучесть в сетях с нестабильным напряжением благодаря 10-процентному допуску. Это надежный выбор для тех, кто ищет баланс между стоимостью обслуживания и безотказностью автоматики».
FAQ: Часто задаваемые вопросы
1. Подходит ли эта катушка для распределителей 200-й или 300-й серии? Нет, катушки 110-й серии имеют внутренний диаметр 8 мм и предназначены только для распределителей 100-й серии. Для серий 200 и 300 используются соленоиды большего типоразмера (например, 210COIL).
2. Можно ли устанавливать катушку в любом положении? Да, конструкция катушки позволяет устанавливать её в любом положении на штоке распределителя, однако для долговечности разъема рекомендуется ориентировать его кабельным вводом вниз.
3. Нужен ли специальный инструмент для замены катушки? Замена производится максимально просто: достаточно открутить фиксирующую гайку на штоке распределителя и снять старую катушку, после чего установить новую и затянуть гайку.
