Почему ломаются графитовые лопатки в вакуумных насосах: причины, диагностика, предотвращение

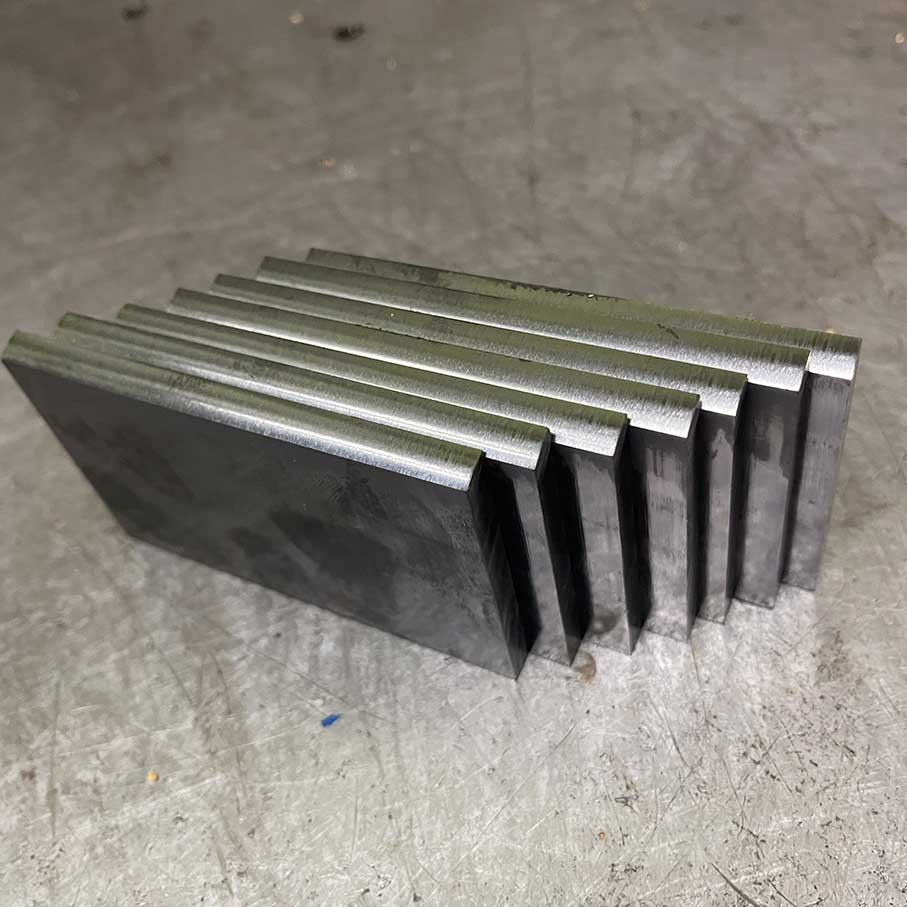

Графитовые лопатки в сухих роторно-пластинчатых вакуумных насосах и компрессорах (Becker, Rietschle/Busch, Orion и аналогичных) — это расходный материал, который должен постепенно и равномерно истираться в мелкую графитовую пыль, выполняющую роль сухой смазки. Раскалывание, выкрашивание или полное разрушение лопатки — это не случайность, а всегда следствие одного из шести типовых отклонений от нормального режима работы: предельного износа, загрязнения, попадания влаги или масла, износа подшипников, перегрева либо ошибки при монтаже.

Почему это важно для производства

Вакуумный насос в производственной линии — это не вспомогательный узел, а часть технологического процесса: он создаёт разрежение, необходимое для удержания, подачи или фиксации материала. Внезапная поломка лопатки означает не только простой самого насоса, но и:

• остановку линии в середине рабочего цикла;
• риск повреждения зеркала статора и торцевых крышек осколками графита, что превращает ремонт на 50 евро в капитальный ремонт на несколько сотен;
• потерю вакуума именно в рабочий момент — то есть брак или сбой процесса ещё до самой поломки, как ранний сигнал проблемы.

Поэтому понимание причин износа — это не теория, а прямая экономия на простоях и капремонтах.

Как работают графитовые лопатки: коротко о принципе

Лопатки свободно скользят в пазах ротора и под действием центробежной силы прижимаются к внутренней поверхности статора (эксцентрично расположенного цилиндра). Трение о зеркало статора постоянно стирает тонкий слой графита — эта пыль сама выполняет функцию смазки, поскольку насос работает без масла. Именно поэтому исправный насос всегда имеет чёрный графитовый налёт внутри камеры — это нормально и ожидаемо, а не признак неисправности.

Основные причины поломки графитовых пластин

1. Превышение предельного износа (критическая высота)

По мере истирания высота лопатки уменьшается. Когда она выступает из паза ротора дальше допустимого предела (обычно более чем на 20–30% от первоначальной высоты):

• увеличивается плечо приложения рычажной силы;
• лопатку начинает перекашивать в пазу при вращении ротора, и она моментально ломается от изгибающей нагрузки.

Как распознать: постепенное падение остаточного вакуума при исправном моторе и чистом фильтре, нарастающий шум и вибрация насоса за 1–2 недели до поломки.

2. Загрязнение производственной пылью

В цехах с высокой запылённостью воздух насыщен мелкими взвесями.

• При повреждении, несвоевременной замене или некорректной установке воздушного фильтра пыль попадает в рабочую камеру.
• Накапливаясь в пазах ротора, она блокирует свободное перемещение пластин. Лопатка «залипает» в пазу, а затем при резком вылете под действием центробежной силы бьётся о стенку статора и раскалывается.

Как распознать: белесый или сероватый налёт вперемешку с графитовой пылью внутри камеры (в норме налёт должен быть равномерно чёрным); лопатки перемещаются в пазах туго, а не под собственным весом.

3. Попадание влаги или масла

Графитовые насосы рассчитаны строго на сухой ход.

• Влага (конденсат): превращает сухую графитовую пыль в плотную пасту, забивающую пазы ротора.
• Масло: даже микрокапли масла из внешней среды или соседнего оборудования цементируют графитовую пыль, вызывая заклинивание.

Как распознать: пыль в камере слипшаяся, пастообразная, а не сыпучая; насос установлен рядом с масляным компрессором или в зоне с высокой влажностью/перепадами температуры (конденсат при остановке на ночь в неотапливаемом цехе).

4. Износ подшипников и радиальный люфт ротора

При выработке ресурса подшипников ротор смещается от центральной оси.

• Возникает биение и перекос ротора относительно статора.
• Лопатки испытывают микроудары при прохождении окон всасывания и нагнетания, что приводит к сколам на краях и последующему полному разрушению.

Как распознать: ощутимый люфт вала при покачивании рукой (насос отключён и обесточен), гул на холостом ходу, неравномерный износ лопаток — с одной стороны сильнее, чем с другой.

5. Перегрев рабочей камеры

К перегреву приводят забитый фильтр на входе, работа на предельном вакууме/давлении без предохранительного клапана или затруднённое охлаждение (грязные рёбра корпуса, неисправный вентилятор).

• Из-за теплового расширения металла зазоры в пазах ротора уменьшаются, и графитовую пластину зажимает в пазу.

Как распознать: корпус насоса горячее обычного на ощупь (после остановки и с осторожностью — не трогать во время работы), запах жжёного графита, вентилятор охлаждения не крутится или крутится медленно.

6. Ошибки при монтаже и некачественные комплектующие

• Неправильная ориентация: если лопатка имеет технологический скос (фаску), её установка задом наперёд приводит к неправильному прилеганию к зеркалу статора и сколу уже при первом пуске.
• Некачественные аналоги: контрафактный или дешёвый графит не обладает нужной плотностью, прочностью на изгиб и структурой пропитки, из-за чего разрушается при стандартных рабочих температурах.

Как распознать: поломка происходит в первые часы работы после замены комплекта — это почти всегда монтажная ошибка или брак материала, а не эксплуатационный износ.

Сводная таблица: причина → признак → действие

Как выбрать лопатки на замену, чтобы не повторить поломку

• Точное соответствие размеров. Длина, ширина, высота и радиус скругления кромки должны совпадать с оригиналом до десятых долей миллиметра — увеличенный зазор ускоряет ударные нагрузки, уменьшенный вызывает заклинивание.
• Правильная марка графита. Плотность и связующая пропитка должны соответствовать рабочей температуре и скорости насоса конкретной модели — универсального графита «под всё» не существует.
• Комплектная замена. Все лопатки ротора меняются одновременно, а не по одной — разный остаточный износ разбалансирует ротор и создаёт вибрацию.
• Проверенный поставщик. Расхождения в качестве между сериями одного бренда возможны даже у известных производителей — стоит запрашивать комплектующие у поставщика, который специализируется на конкретной марке насоса.

Мнение эксперта: Виталий Болучевский

«Девять из десяти обращений по сколотым лопаткам — это не брак самих пластин, а пропущенный вовремя признак: тугой ход в пазу, посторонний шум, падение вакуума на 10–15%. Насос почти всегда «предупреждает» за несколько дней до поломки. Мой совет: заведите короткий чек-лист для оператора на смену — прокрутить ротор вручную и оценить остаточный вакуум по манометру. Это занимает минуту, но экономит стоимость нового статора».

Чек-лист для предотвращения поломок

Главное правило: замену лопаток следует проводить комплектом, не дожидаясь их самопроизвольного разрушения — осколки графита при поломке часто повреждают зеркало статора и торцевые крышки насоса.

• Контролируйте высоту: регулярно измеряйте ширину/высоту пластин и меняйте их при достижении минимального размера, указанного в паспорте насоса.
• Следите за фильтрами: продувайте и меняйте воздушные фильтры на всасывании каждые 500–1000 часов (в зависимости от запылённости цеха).
• Промывайте камеру при замене: при установке новых лопаток обязательно очищайте пазы ротора от старой графитовой пыли и нагара сухим сжатым воздухом или специализированным очистителем (без масел).
• Проверяйте ход: перед запуском после обслуживания прокрутите ротор вручную за крыльчатку вентилятора — лопатки должны свободно перемещаться под собственным весом.
• Ведите журнал наработки: фиксируйте моточасы и дату последней замены — это позволяет планировать обслуживание, а не реагировать на поломку постфактум.

Часто задаваемые вопросы

Сколько обычно служат графитовые лопатки?
Ресурс сильно зависит от запылённости цеха и режима работы, но при соблюдении регламента обслуживания (чистые фильтры, сухой воздух, контроль износа) лопатки обычно вырабатывают несколько тысяч часов до плановой замены.

Можно ли ставить лопатки от другого производителя вместо оригинала?
Технически да, но только если геометрия и марка графита точно соответствуют паспортным значениям насоса — расхождение в плотности материала или в допуске по толщине — частая причина преждевременной поломки, уже упомянутая выше.

Нормально ли, что внутри насоса всё покрыто чёрной пылью?
Да, равномерный чёрный графитовый налёт — это ожидаемый результат работы сухой смазки. Тревожный признак — не сам налёт, а его цвет (серый, белесый) или консистенция (слипшийся, пастообразный).

Что делать, если лопатка уже раскололась внутри насоса?
Нельзя просто поставить новую лопатку на место сломанной — осколки почти всегда царапают зеркало статора. Насос нужно разобрать полностью, извлечь все фрагменты, осмотреть статор на предмет задиров и только после этого менять комплект лопаток целиком.

Как часто нужно менять комплект лопаток?
Точный интервал зависит от модели насоса и условий эксплуатации, но ориентир — плановая замена по достижении минимальной высоты лопатки из паспорта, а не по календарю; поэтому периодический визуальный контроль важнее фиксированного графика.
