Как подобрать вакуумную присоску и эжектор: простое руководство

Если вы делаете вакуумный захват для перемещения деталей — коробок, листов металла, стекла, пластика или чего угодно ещё, — важно не гадать «на глаз», а посчитать. Ошибка в расчёте приводит либо к тому, что деталь падает, либо к тому, что вы переплачиваете за избыточно мощное и дорогое оборудование.

В этой статье разберём по шагам, как правильно подобрать вакуумную присоску и вакуумный генератор (эжектор) — простыми словами, без лишней теории. Если вместо эжектора вы используете вакуумный насос, то часть шагов (про сам генератор) можно пропустить — насос подбирается отдельно, а присоски и держатели рассчитываются точно так же.

Шаг 1. Понять, с какой силой нужно удерживать деталь

Первое, что нужно знать — сколько силы (в ньютонах) должна создавать присоска, чтобы деталь не сорвалась во время движения.

На эту силу влияют:

• масса детали — чем тяжелее, тем больше нужна сила;
• ускорение при перемещении — чем резче стартует и тормозит захват, тем больше нагрузка (плавный привод — меньше требований, быстрый пневмопривод или поворотный механизм — больше);
• как расположена присоска и куда движется деталь — по-разному нагружается присоска, если деталь поднимают вертикально вверх, тянут вбок или переворачивают;
• трение между присоской и поверхностью — на скользкой, промасленной поверхности сила трения меньше, и присоске приходится держать деталь почти исключительно за счёт вакуума;
• запас прочности — обычно закладывают запас в полтора-два раза, чтобы компенсировать вибрации, неровности поверхности и погрешности расчёта.

По сути, чем тяжелее и «резче» перемещается деталь, чем более скользкая у неё поверхность — тем больше присосок или тем крупнее они должны быть.

Шаг 2. Определить, насколько глубокий вакуум нужен

Дальше нужно понять, до какого уровня разрежения имеет смысл «тянуть» вакуум под присоской. Здесь важна не только сила удержания, но и сама поверхность детали:

• гладкая, непроницаемая поверхность (металл, стекло, глянцевый пластик) — обычно достаточно среднего уровня вакуума;
• шероховатая или рельефная поверхность (необработанное дерево, шлифованный бетон) — нужен более глубокий вакуум, чтобы компенсировать неплотное прилегание;
• пористый материал (картон, ткань, ДСП) — здесь вакуум должен быть максимально глубоким, так как воздух постоянно немного подсасывается через материал.

Важный нюанс: чем глубже вакуум, тем быстрее изнашивается сама присоска и тем больше энергии тратит система на его создание. Поэтому глубину вакуума не стоит завышать «про запас» — лучше компенсировать нехватку силы количеством или размером присосок.

Шаг 3. Выбрать количество, размер и форму присосок

Когда известны требуемая сила удержания и уровень вакуума, можно подобрать сами присоски.

Сколько присосок нужно. Чем больше требуемая сила и чем крупнее или неровнее деталь, тем больше присосок стоит поставить — это не только увеличивает суммарную силу, но и делает захват устойчивее и равномернее распределяет нагрузку.

Какого размера. Здесь простое правило: одна крупная присоска создаёт ту же силу, что несколько мелких, но большая присоска хуже справляется с неровной или изогнутой поверхностью, а маленькие присоски проще расположить по контуру сложной детали.

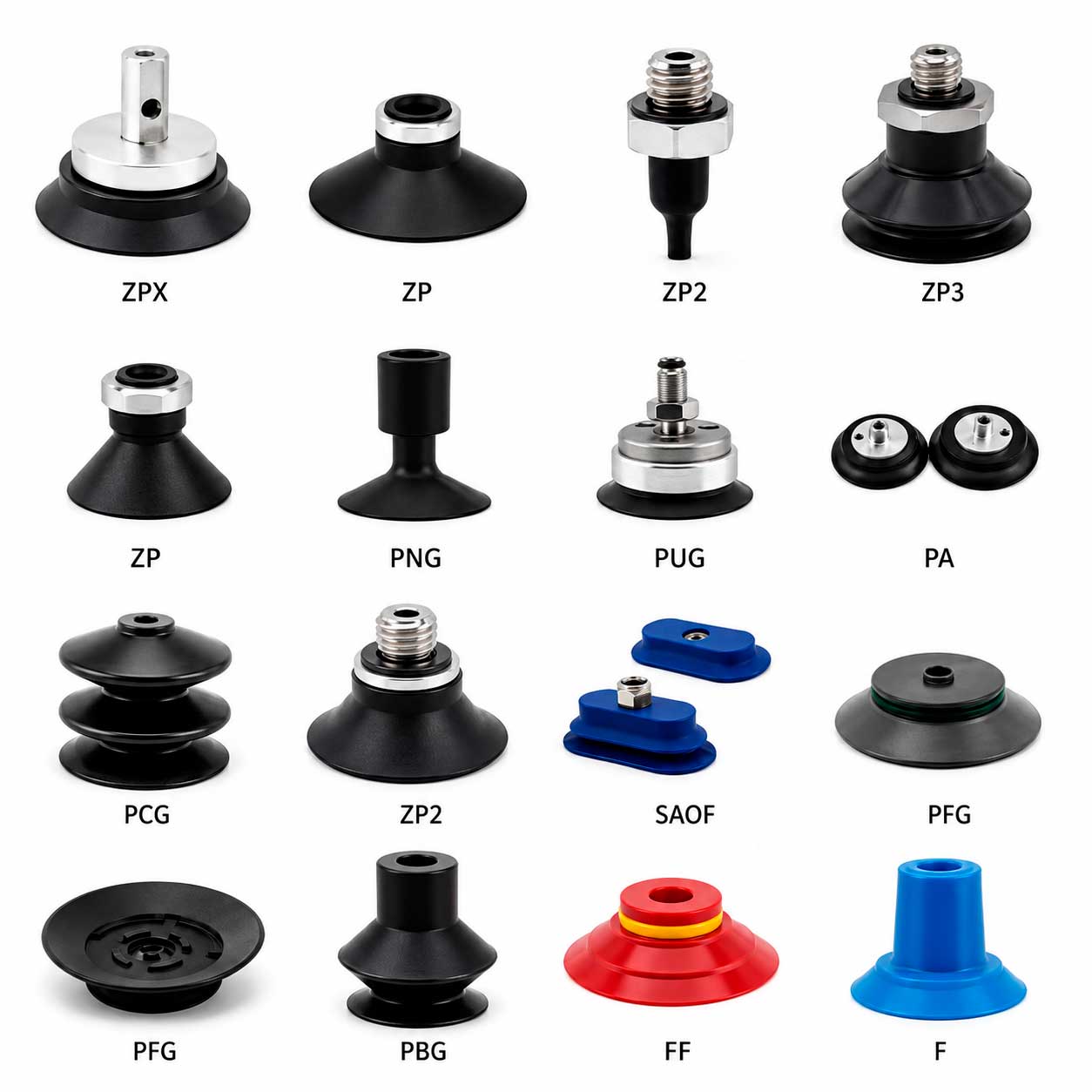

Какой формы:

• стандартная (плоская) — для ровных или почти ровных поверхностей;
• глубокая — для слегка выпуклых, скруглённых поверхностей;
• сильфонная (гофрированная) — по сути, присоска со встроенной «пружиной», которая сама компенсирует перекос и разную высоту. Присоски с небольшим числом гофров подходят для наклонных и округлых поверхностей, а с большим числом гофров — для хрупких и сферических объектов (например, стеклянных банок, лампочек или фруктов), поскольку такая присоска мягко облегает форму, не создавая точечного давления;
• овальная — удобна для узких вытянутых деталей (труб, профилей) или для поверхностей с отверстиями и углублениями, где круглая присоска просто не поместится.

Шаг 4. Подобрать материал присоски

Материал присоски выбирают исходя из условий работы:

• температура детали — при высокой температуре не все материалы сохраняют эластичность;
• контакт с маслами, спиртом, кислотами или щелочами — разные материалы по-разному стойки к химии;
• хрупкость детали — для хрупких объектов нужен более мягкий и эластичный материал;
• особые требования — например, антистатичность (для электроники) или пищевая безопасность (для продуктов).

Проще говоря: для «обычных» промышленных задач без агрессивной химии подходит универсальный эластичный материал, а вот для работы с маслом, высокой температурой или хрупкими деталями стоит уточнять совместимость конкретного материала присоски с условиями именно вашей задачи — характеристики стойкости к разным факторам обычно приведены в каталоге производителя присосок.

Шаг 5. Выбрать держатель присоски

Держатель — это не просто крепёж, а элемент, который часто выполняет важную инженерную функцию: компенсирует небольшую разницу в высоте или угле наклона между присоской и поверхностью детали (например, если деталь слегка покороблена или установлена не идеально ровно). Тип и ход держателя подбирают исходя из того, насколько сильно ожидаются такие отклонения, и насколько ограничено пространство для установки.

Шаг 6. Подобрать вакуумный генератор (эжектор)

Это, пожалуй, самый ответственный шаг, если система строится на эжекторах, а не на вакуумном насосе.

Логика простая: эжектор должен успевать «откачать» весь объём вакуумной линии (присоски + держатели + шланги) до нужного уровня вакуума за то время, которое отведено на цикл захвата детали. Обычно на это отводятся доли секунды — весь цикл переноса детали может занимать одну-две секунды, а на само вакуумирование закладывается лишь небольшая его часть.

Чтобы понять, какой эжектор подойдёт, нужно:

1. Посчитать суммарный объём линии — объём всех присосок плюс объём шлангов между присосками и эжектором (чем длиннее и толще шланг, тем больше объём, а значит, дольше вакуумирование).
2. Сопоставить этот объём с требуемым временем вакуумирования — так вы получите, за какое время эжектор должен «прокачать» условный один литр объёма.
3. По этому показателю (его обычно называют временем вакуумирования эжектора) выбрать конкретную модель по каталогу производителя — у каждой модели есть паспортный график зависимости уровня вакуума от времени.

Также важно помнить: чем длиннее и уже шланг между присоской и эжектором, тем больше сопротивление воздуха в линии — из-за этого реальная глубина вакуума (и, соответственно, сила удержания) может оказаться меньше расчётной, а время вакуумирования — больше. Особенно это критично, если между присоской и деталью нет идеальной герметичности.

Отдельно стоит учитывать высоту площадки над уровнем моря: чем выше расположена установка, тем ниже атмосферное давление и тем меньше перепад давления, который может создать присоска. При переносе оборудования с равнины в горы обычно приходится снижать давление питания эжектора, чтобы снова выйти на оптимальный режим работы.

Шаг 7. Проверить, нужен ли импульс сброса вакуума

После того как деталь перенесена, вакуум под присоской нужно быстро «снять», чтобы деталь отделилась вовремя и не зависла на присоске лишнюю долю секунды. Для этого используют либо встроенную функцию сброса в самом эжекторе, либо отдельный клапан (распределитель), который резко подаёт в линию сжатый воздух. Такой импульс особенно важен там, где важна высокая скорость цикла — например, на конвейере с большим количеством операций в минуту.

Шаг 8. Выбрать компоновку: отдельные эжекторы или один общий блок

Тут два подхода:

• по маленькому эжектору на каждую присоску — просто и дёшево в закупке одной единицы, но при большом числе присосок может быть избыточно по расходу воздуха и по количеству отдельных элементов, которые нужно смонтировать и обслуживать;
• один общий эжектор с встроенными функциями (клапан, реле вакуума, регулировки) на весь захват — обычно дороже за штуку, но часто выгоднее по расходу воздуха, компактнее по монтажу и удобнее в обслуживании.

Какой вариант выгоднее — зависит от количества присосок, интенсивности работы (сколько циклов в минуту) и от того, что важнее: минимальная цена закупки здесь и сейчас или экономия на сжатом воздухе в долгосрочной перспективе. Если оборудование работает почти непрерывно, много часов в сутки, — экономия на воздухе за счёт более эффективного общего эжектора обычно окупается уже в течение одного-двух лет.

Шаг 9. Проверить, нужен ли режим экономии воздуха

Если время переноса детали заметно больше времени самого вакуумирования (а это обычно так), имеет смысл присмотреться к эжекторам с режимом экономии воздуха. Такой эжектор не расходует воздух непрерывно, пока держит вакуум, а лишь периодически «подкачивает» его при необходимости — за счёт этого расход сжатого воздуха может сократиться в разы. Модели с такой функцией стоят дороже, но при большом количестве рабочих циклов в смену разница в цене окупается за счёт экономии на сжатом воздухе — иногда всего за один-два года эксплуатации.

Шаг 10. Не забыть про дополнительные элементы

В финальную комплектацию вакуумной системы обычно добавляют:

• фильтр — защищает эжектор и присоски от пыли и грязи из окружающего воздуха;
• клапан безопасности вакуума — удерживает деталь даже при кратковременном падении давления в сети сжатого воздуха;
• глушитель — снижает шум выхлопа эжектора;
• датчик (реле) вакуума — контролирует, что нужный уровень разрежения действительно достигнут, прежде чем захват начнёт двигаться с деталью.

Итог

Правильный подбор вакуумной системы — это последовательность простых шагов: сначала считаем нужную силу удержания, затем выбираем глубину вакуума под конкретную поверхность, дальше подбираем количество, размер, форму и материал присосок, держатель под них, а уже потом — подходящий эжектор с учётом объёма линии и требуемой скорости цикла. Отдельно стоит проверить, нужен ли импульс сброса и оправдан ли режим экономии воздуха — при интенсивной работе он часто окупается достаточно быстро.

Если не хочется считать всё вручную — проще воспользоваться готовым калькулятором вакуумной системы, который сразу учитывает большинство описанных выше правил и подсказывает подходящие присоски и эжектор по вашим исходным данным.
