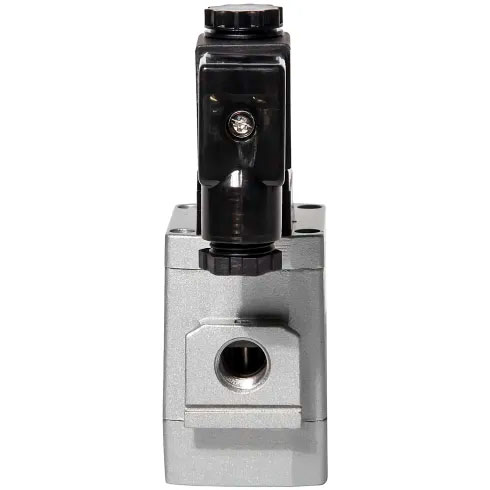

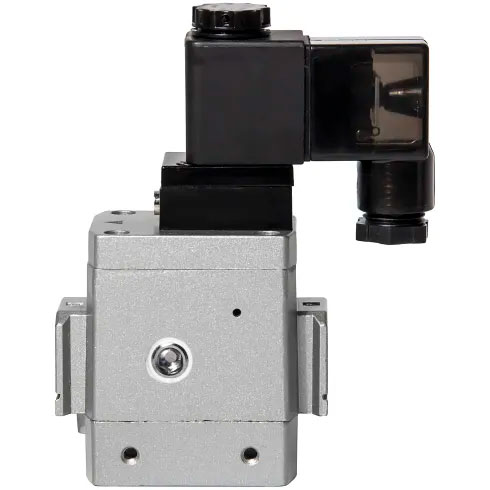

Клапан мягкого пуска XAV3000-03-DC24V
Клапан мягкого пуска XAV3000-03-DC24V: Безопасный старт вашей пневмосистемы
XAV3000-03-DC24V — это электромагнитный пневматический клапан серии XAV, предназначенный для постепенного повышения давления в системе при её запуске. Устройство предотвращает резкие скачки давления (гидроудары), обеспечивая плавное перемещение штоков пневмоцилиндров в исходное рабочее положение, что критически важно для защиты оборудования от механических повреждений.
1
People watching this product now!
Описание
Технические характеристики XAV3000-03-DC24V
Модель 3000-й серии обладает оптимальным балансом пропускной способности и компактности для современных систем автоматизации:
|
Параметр
|
Значение
|
|---|---|
|
Тип управления
|
Электромагнитное (Соленоид)
|
|
Напряжение катушки
|
DC 24V (допуск ±10%)
|
|
Присоединительная резьба (Port Size)
|
G 3/8″
|
|
Эффективное сечение (1-2)
|
37 мм²
|
|
Рабочее давление
|
0.3 – 1.0 МПа (3 – 10 бар)
|
|
Температурный диапазон
|
0°C … +60°C
|
|
Потребляемая мощность
|
3.0 W
|
|
Класс изоляции
|
B Class или выше
|
|
Тип подключения
|
Разъем стандарта DIN
|
Преимущества и сильные стороны оборудования
Основываясь на конструктивных особенностях серии XAV и опыте эксплуатации компонентов XCPC, я выделяю следующие уникальные торговые предложения (УТП):
- Защита от ударных нагрузок. Клапан медленно подает воздух через регулируемую иглу до тех пор, пока давление на выходе не достигнет ~50% от входного. Только после этого основной порт открывается полностью, исключая «выстреливание» приводов.
- Прецизионная настройка времени пуска. Встроенный игольчатый винт позволяет точно адаптировать скорость заполнения системы под конкретный объем пневмомагистралей вашего оборудования.
- Комбинированная функциональность 3/2. В выключенном состоянии клапан перекрывает подачу и сбрасывает остаточное давление из системы в атмосферу, что позволяет использовать его как элемент безопасности.
- Высокая надежность материалов. Корпуса XCPC изготавливаются на CNC-центрах из США и Японии, что гарантирует идеальную герметичность и долговечность внутренних уплотнений даже при интенсивной эксплуатации.
Сферы применения
Клапан XAV3000-03-DC24V незаменим в следующих отраслях:
- Сборочные линии: защита манипуляторов и прецизионных захватов от резких движений при включении питания.
- Упаковочное оборудование: предотвращение повреждения тары и механизмов дозирования.
- Деревообработка: плавный прижим заготовок, исключающий их деформацию или смещение.
- Магистральные блоки подготовки воздуха: интеграция в качестве входного модуля для защиты всей цеховой сети.
Мнение эксперта: Виталий Болучевский «За 15 лет инженерной практики я неоднократно сталкивался с поломками дорогостоящих пневмоцилиндров из-за банального пренебрежения плавным пуском. Модель XAV3000-03 на 24 вольта — это стандарт де-факто для систем на базе ПЛК. XCPC, имея 33-летний опыт производства, достигла уровня качества, сопоставимого с лидерами рынка, благодаря использованию импортных магнитов и уплотнений. На acvatron.md мы рекомендуем этот клапан как самый простой и надежный способ кратно увеличить ресурс ваших пневмоприводов».
FAQ: Часто задаваемые вопросы
1. Может ли этот клапан работать без электрического сигнала? Модель XAV3000-03 является соленоидной и требует подачи DC 24V для начала цикла пуска. Существует также версия с пневматическим управлением (XAV3000-03-A) для систем без электрики.
2. Какое минимальное давление необходимо для срабатывания? Минимальное рабочее давление для стабильной работы клапана составляет 0.3 МПа (3 бар). При более низком давлении механизм может не открыться полностью.
3. Нужен ли глушитель для этого клапана? Да, в порт сброса рекомендуется установить пневматический глушитель. Это не только снизит уровень шума при декомпрессии системы, но и защитит внутренние части клапана от попадания пыли.
