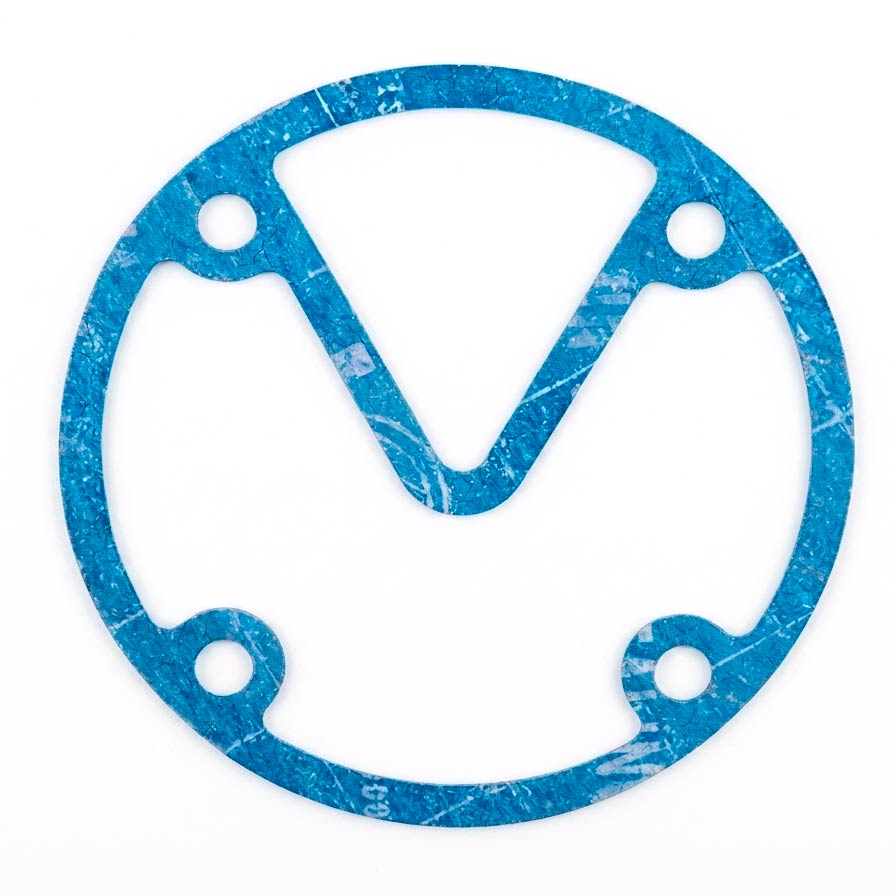

Прокладка блока клапанов нижняя Remeza LB50/LB75

1. Назначение и принцип работы

Прокладка разделяет камеру цилиндра и клапанную плиту и не даёт сжатому воздуху и маслу прорываться через стык. От её состояния зависят производительность и давление на выходе: продавленная или потерявшая упругость прокладка приводит к потере сжатия и перегреву головки блока.

В деталировке Remeza деталь обозначена как позиция № 31. Верхняя и нижняя прокладки клапанного блока — разные детали, поэтому заказывать нужно именно нижнюю, по коду.

2. Технические характеристики

Источник данных: страница товара официального дилера Remeza (remeza24.ru).

⚠️ Не подтверждено производителем в открытом доступе: материал прокладки, максимальная рабочая температура и давление, точная форма контура и расположение отверстий, масса, момент затяжки крепежа клапанной плиты. Уточняйте у менеджера Acvatron или по руководству на блок. Габариты 100×100 мм приведены по данным дилера — перед заменой сверяйте со старой прокладкой.

3. Конструктивные особенности

Конструктивные решения:

• тонкая плоская деталь, располагается между блоком цилиндров и клапанной плитой;
• работает как статическое уплотнение стыка — подвижных частей нет;
• расходный элемент: обязательна к замене при каждом вскрытии клапанного узла;
• одна деталь подходит к блокам и LB-50, и LB-75.

4. Рекомендации по монтажу

• Заменяйте прокладку при каждой переборке клапанной группы — повторно использовать снятую нельзя: она уже продавлена по контуру.
• Перед установкой очистите привалочные поверхности блока цилиндров и клапанной плиты от остатков старой прокладки, нагара и масла; не царапайте плоскости.
• Проверьте, что устанавливаете именно нижнюю прокладку (поз. № 31), а не верхнюю: сверьте с деталировкой и с формой снятой детали.
• Совместите отверстия прокладки с отверстиями в блоке и плите — перекрытый воздушный канал или клапанное окно снижает производительность.
• Затягивайте крепёж клапанной плиты крест-накрест, в несколько проходов, моментом из руководства на ваш блок (⚠️ значение здесь не указываем — производитель его на странице детали не приводит).
• Не наносите герметик на прокладку, если этого не требует руководство на блок.
• После сборки проведите пробный пуск и проверьте стык на подтёки масла и утечки воздуха.

5. Аналоги и сравнение

Кросс-референсы. Проверенных сверенных номеров аналогов для R31481 / 21151005 в открытых источниках не найдено, поэтому абстрактных «аналогов» не указываем. Если нужна замена не оригиналом — пришлите старую прокладку или её размеры менеджеру Acvatron, подберём по размерам и посадке.

Соседние позиции:

6. Частые ошибки

• Поставили верхнюю прокладку вместо нижней. Названия похожи, коды разные — заказывайте по R31481 / 21151005 и позиции № 31.
• Установили старую прокладку повторно после вскрытия клапанного узла — потеря сжатия возвращается через короткое время.
• Подобрали прокладку «по названию LB50/LB75». На рынке есть разные прокладки клапанной плиты (в том числе круглые Ø80 мм) — это другие детали.
• Не очистили привалочные поверхности. Остатки старой прокладки и нагар дают неплотный прижим и подтёки.
• Затянули плиту в один проход и по кругу. Перекос плиты ведёт к пробою прокладки по краю.
• Заменили только прокладку, не проверив клапанные пластины. Если потеря производительности вызвана изношенными пластинами, новая прокладка её не устранит.

7. Область применения

Обслуживание и ремонт поршневых масляных блоков Remeza LB-50 и LB-75 (в составе компрессоров Remeza/Aircast с этими блоками): замена при вскрытии клапанного узла, устранение потери производительности и перегрева головки, плановая переборка блока.

8. Мнение эксперта

«Нижняя прокладка — самая недорогая деталь клапанного узла, но от неё напрямую зависит, держит ли блок давление. Если вы вскрыли клапанную плиту, меняйте прокладку сразу, не пытайтесь собрать на старой — экономия в несколько десятков лей потом обходится простоем компрессора. И следите, чтобы это была именно нижняя прокладка из вашей деталировки».

— Виталий Болучевский, ведущий инженер Acvatron SRL, 18 лет опыта

9. FAQ

Чем нижняя прокладка блока клапанов отличается от верхней? Это две разные детали клапанного блока: нижняя стоит между блоком цилиндров и клапанной плитой (поз. № 31 деталировки), верхняя — с другой стороны плиты. Они не взаимозаменяемы, заказывайте по коду.

К каким блокам подходит R31481? По данным официального дилера Remeza, прокладка применяется в поршневых блоках LB-50 и LB-75.

Какие размеры у прокладки? По данным дилера: 100 × 100 мм, высота (толщина) 5 мм. Перед заменой сверьте со старой деталью.

Можно ли использовать прокладку повторно? Нет. Прокладка — расходный элемент: при каждой переборке клапанной группы ставится новая.

Как понять, что прокладка продавлена или пробита? Типичные признаки: падение производительности и давления на выходе, перегрев головки блока, подтёки масла или следы прорыва воздуха на стыке клапанной плиты и блока. Точный диагноз — после вскрытия и осмотра клапанного узла.
