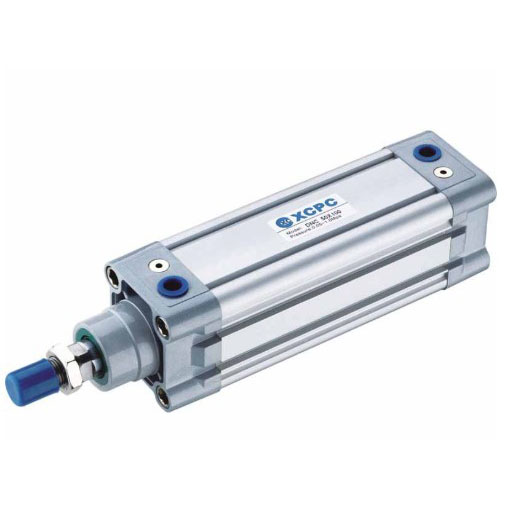

Пневматический цилиндр XCPC DNC-40X100-S
Двойного действия, стандарт ISO 15552 — диаметр 40 мм, ход 100 мм, магнитное кольцо (S), регулируемое демпфирование, G 1/4″
DNC-40×100-S — пневматический цилиндр двойного действия производства XCPC (Китай), серия DNC, стандарт ISO 15552 (VDMA 24562). Диаметр поршня 40 мм,
ход 100 мм. Суффикс «S» — на поршне установлено магнитное кольцо для бесконтактных датчиков положения. Рабочее давление 1–10 бар, регулируемое пневматическое демпфирование в обоих
конечных положениях. Прямой аналог цилиндров Festo, Camozzi, SMC по стандарту ISO 15552.
Технические характеристики DNC-40×100-S
| Стандарт | ISO 15552 (VDMA 24562) |
| Серия | DNC (XCPC) |
| Тип действия | Двойного действия (Double Action) |
| Диаметр поршня (Bore) | 40 мм |
| Ход поршня (Stroke) | 100 мм |
| Магнитное кольцо | Да (суффикс «S») |
| Рабочая среда | Фильтрованный сжатый воздух |
| Рабочее давление | 0,1–1,0 МПа (1–10 бар) |
| Макс. давление (Proof) | 1,5 МПа |
| Скорость поршня | 50–800 мм/с |
| Температурный диапазон | -5°C … +70°C |
| Демпфирование | Регулируемое пневматическое (Air Buffer) |
| Размер присоединительных портов | G 1/4″ |
| Резьба штока | M12×1,25 |
| Материал корпуса | Профильный алюминий (Mickey Mouse type) |
| Сертификаты | ISO 9001:2000, CE, Bureau Veritas (Франция), SGS (Швейцария) |
Расшифровка маркировки DNC-40×100-S
| DNC | Серия пневматических цилиндров XCPC по стандарту ISO 15552 |
| 40 | Диаметр поршня — 40 мм |
| 100 | Ход поршня — 100 мм |
| S | На поршне установлено магнитное кольцо для датчиков положения |
Цилиндр без суффикса S (DNC-40×100) — без магнита, для применений без датчиков.
Для интеграции с ПЛК и автоматическими линиями всегда выбирайте исполнение S.
Расчёт усилия цилиндра DNC-40×100-S
Теоретическое усилие на выдвижение штока при различных рабочих давлениях
(диаметр поршня 40 мм, площадь поршня ≈ 12,57 см²):
| Давление | Усилие на выдвижение (выталкивание) | Примерное применение |
|---|---|---|
| 4 бар | ≈ 503 Н (51 кгс) | Лёгкие зажимы, переключатели |
| 6 бар | ≈ 754 Н (77 кгс) | Стандартная автоматизация, конвейеры |
| 8 бар | ≈ 1005 Н (103 кгс) | Прессование, усиленные зажимы |
| 10 бар | ≈ 1257 Н (128 кгс) | Максимальная нагрузка для данного диаметра |
Примечание: усилие на втягивание штока на 10–15% меньше из-за площади штока.
Формула: F = P × π × D² / 4
Ключевые конструктивные особенности серии DNC XCPC
ISO 15552: полная взаимозаменяемость с мировыми брендами
Строгое соответствие стандарту ISO 15552 означает, что DNC-40×100-S полностью совместим по монтажным размерам, диаметрам штока и присоединительным резьбам с цилиндрами Festo DSNU/DNC, Camozzi серии 21, SMC CM2, Parker серии P1D и другими ISO 15552
аналогами. Замена возможна без переработки монтажных узлов оборудования.
Суффикс «S»: магнит для датчиков положения
Магнитное кольцо на поршне позволяет использовать бесконтактные датчики положения (геркон, Холл, ёмкостные), которые устанавливаются в Т-образные пазы профильного корпуса цилиндра. Это обеспечивает интеграцию с ПЛК, систему обратной связи для программирования логических последовательностей и аварийного мониторинга хода.
Рекомендуемые датчики: серия XC-31R (XCPC).
Профильный алюминиевый корпус «Mickey Mouse»
Характерное поперечное сечение с Т-образными пазами по всей длине корпуса позволяет устанавливать датчики в любом положении по длине хода без дополнительных кронштейнов. Алюминий — малый вес, хорошая теплопроводность, устойчивость к коррозии.
Регулируемое пневматическое демпфирование
Встроенные демпферы в обоих конечных положениях хода регулируются дросселирующими винтами. Правильно настроенный демпфер устраняет гидравлический удар при подходе поршня к крышке, снижает шум, уменьшает износ уплотнений и продлевает ресурс как цилиндра, так и прикреплённых к штоку механических узлов.
Уплотнения из материалов Германия/Швейцария
XCPC импортирует ключевые компоненты уплотнений из Германии и Швейцарии.
Качественные уплотнения обеспечивают стабильную работу без смазки маслом при стандартном фильтрованном воздухе, а ремонтный комплект (Seal Kit) позволяет восстановить цилиндр без замены всего узла.
Серия DNC vs Серия SI: когда что выбрать
| Характеристика | Серия DNC (ISO 15552) | Серия SI (ISO 6431) |
|---|---|---|
| Стандарт | ISO 15552 / VDMA 24562 | ISO 6431 |
| Диаметры поршня | 32, 40, 50, 63, 80, 100, 125 мм | 32–200 мм (шире) |
| Рабочее давление | 0,1–1,0 МПа (до 10 бар) | 0,1–0,9 МПа (до 9 бар) |
| Макс. давление (Proof) | 1,5 МПа | 1,35 МПа |
| Пазы для датчиков | Встроены в профиль корпуса | Встроены в профиль корпуса |
| Совместимость с Festo/SMC | Полная (ISO 15552 = мировой стандарт) | Частичная (ISO 6431) |
| Когда выбирать | Стандартная автоматизация, замена Festo/SMC | Большие усилия (диаметр 160–200 мм) |
Сферы применения DNC-40×100-S
Промышленная автоматизация и сборочные линии
Перемещение заготовок, управление захватами, запирание форм.
Ход 100 мм — типовой для манипуляторов на сборочных линиях.
Диаметр 40 мм при 6 бар даёт усилие около 750 Н — достаточно для большинства задач позиционирования в машиностроении и электронике.
Упаковочное оборудование
Перемещение продукции, запечатывание коробок, управление толкателями конвейера.
Высокая скорость цикла (до 800 мм/с), регулируемое демпфирование — отсутствие ударов при быстром переключении.
Деревообработка и мебельное производство
Зажимные устройства, сверлильные и фрезерные блоки, управление упорами.
Алюминиевый корпус — лёгкий, не ржавеет при контакте с водным туманом от увлажнения древесины.
Пищевая промышленность
Дозирование, сортировка, фиксация тары. Работа без смазки в воздухе — допустима там, где присутствие масла в рабочей зоне нежелательно.
Часто задаваемые вопросы о XCPC DNC-40×100-S
Что означает маркировка DNC-40×100-S?
DNC = серия ISO 15552. 40 = диаметр 40 мм. 100 = ход 100 мм. S = магнитное кольцо на поршне для датчиков положения.
Совместим ли с цилиндрами Festo или Camozzi?
Да — полная взаимозаменяемость по ISO 15552. Прямой аналог Festo DNC/DSNU, Camozzi серии 21, SMC CM2 при одинаковом диаметре и ходе. Замена без переделки монтажных узлов.
Какое усилие развивает цилиндр при 6 бар?
При давлении 6 бар и диаметре 40 мм: усилие на выдвижение штока ≈ 754 Н (77 кгс). Формула: F = P × π × D²/4.
Можно ли использовать без смазки в воздухе?
Да. DNC-40×100-S работает с чистым фильтрованным воздухом без добавления масла в линию. Уплотнения из импортных материалов обеспечивают длительный ресурс в условиях «dry air».
Какие датчики подходят для DNC-40×100-S?
Рекомендуются магнитные датчики XC-31R (XCPC) — устанавливаются в Т-пазы профильного корпуса без дополнительных кронштейнов. Также совместимы стандартные датчики ISO 15552 других производителей.
