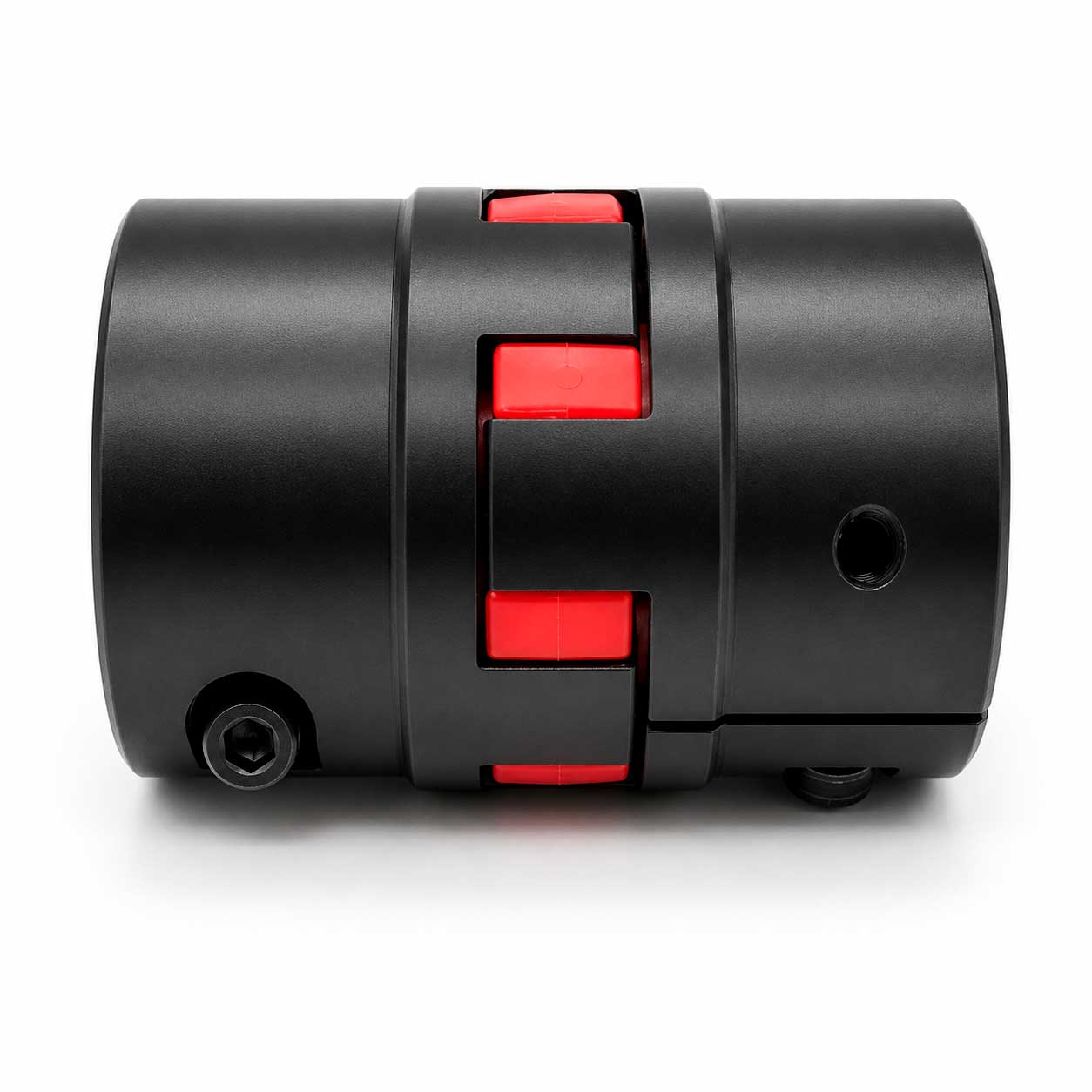

Муфта кулачковая стальная GR38 L114-28/38 в сборе с эластичным элементом звездочкой (8 лепестков)
Кулачковая стальная муфта GR38, длина в сборе 114 мм (L114), с полумуфтами под валы 28 мм и 38 мм — упруго-компенсирующее соединительное звено для передачи крутящего момента между валом электродвигателя и валом винтового блока компрессора. Поставляется в сборе: две стальные полумуфты (одна расточена под вал 28 мм, другая — под вал 38 мм) и эластичный элемент-звёздочка с 8 лепестками (кулачками), который передаёт крутящий момент от одной полумуфты к другой и компенсирует небольшие радиальные, угловые и осевые смещения валов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Обозначение | GR38 L114-28/38 |
| Тип муфты | Кулачковая упругая со звёздочкой (аналог типа Rotex/GE-T, типоразмер ~38) |
| Материал полумуфт | Сталь |
| Длина муфты в сборе (L) | 114 мм |
| Диаметр расточки полумуфты 1 | 28 мм |
| Диаметр расточки полумуфты 2 | 38 мм |
| Эластичный элемент | Звёздочка, 8 лепестков (кулачков), полиуретан |
| Комплектация | В сборе: 2 полумуфты + эластичный элемент (звёздочка) |
| Компенсация смещений | Радиальное, угловое, осевое (в допустимых пределах) |
| Типовое применение | Соединение вала электродвигателя с валом винтового блока компрессора |
Преимущества и сильные стороны
- Упругая компенсация несоосности — эластичная звёздочка гасит небольшие радиальные, угловые и осевые смещения валов, возникающие при монтаже или тепловом расширении, снижая нагрузку на подшипники двигателя и винтового блока.
- Демпфирование крутильных колебаний — полиуретановый упругий элемент смягчает пульсации крутящего момента при пуске и работе компрессора, защищая привод от ударных нагрузок.
- Значительная разница диаметров расточки в одном комплекте (28/38 мм) — готовое решение для случая с заметным перепадом диаметров вала двигателя и вала винтового блока, без необходимости заказывать полумуфты отдельно.
- Известная общая длина в сборе (114 мм) — упрощает проверку монтажного зазора между валом двигателя и валом винтового блока (DBSE) ещё до получения детали.
- Тот же типоразмер GR38, что и у вариантов 42/45 и 40/42 мм — сохраняет расчётную способность по крутящему моменту при других посадочных диаметрах, что удобно при подборе под конкретную пару «двигатель — винтовой блок».
- Ремонтопригодность — при износе эластичной звёздочки обычно требуется замена только этого элемента, без демонтажа полумуфт с валов.
Сферы применения
- Соединение вала электродвигателя с валом винтового блока в приводе компрессорной станции средней и повышенной мощности, где вал двигателя заметно тоньше вала блока
- Замена изношенного эластичного элемента (звёздочки) при плановом обслуживании привода
- Ремонт и модернизация приводов компрессорных установок, где валы двигателя и блока сильно отличаются по диаметру (28/38 мм)
- Общемашиностроительное применение — насосы, конвейеры и другое оборудование с аналогичной кинематикой привода (при совпадении типоразмера, длины и диаметров вала)
Мнение эксперта
Мнение эксперта: Виталий Болучевский, главный инженер Acvatron, 15 лет в отрасли
«Разница в 10 мм между посадочными диаметрами полумуфт (28 и 38 мм) — это уже не рядовая ситуация, а признак того, что двигатель и винтовой блок сильно отличаются по классу мощности или это переходной вариант при замене привода на менее мощный (либо более мощный) двигатель. В таких случаях всегда советую клиенту дополнительно проверить соответствие номинального крутящего момента муфты GR38 фактической мощности двигателя — само совпадение диаметров ещё не гарантирует, что муфта не станет «слабым звеном» в приводе».
FAQ
Чем эта муфта отличается от GR38 L114-40/42 и GR38 L114-42/45?
Диаметрами расточки полумуфт — здесь 28 и 38 мм, с более выраженной разницей между сторонами; длина в сборе и типоразмер эластичного элемента одинаковые для всей линейки GR38, но полумуфты не взаимозаменяемы между вариантами.
Можно ли заказать только эластичную звёздочку без полумуфт?
Как правило, да — звёздочка изнашивается быстрее стальных полумуфт и часто продаётся отдельно как расходный элемент; уточните у менеджера по данному типоразмеру.
Зачем важна длина муфты в сборе (114 мм)?
Она определяет допустимое расстояние между торцами вала двигателя и вала винтового блока (DBSE) — при несовпадении с фактическим зазором муфта не соберётся правильно или возникнет избыточный люфт.
