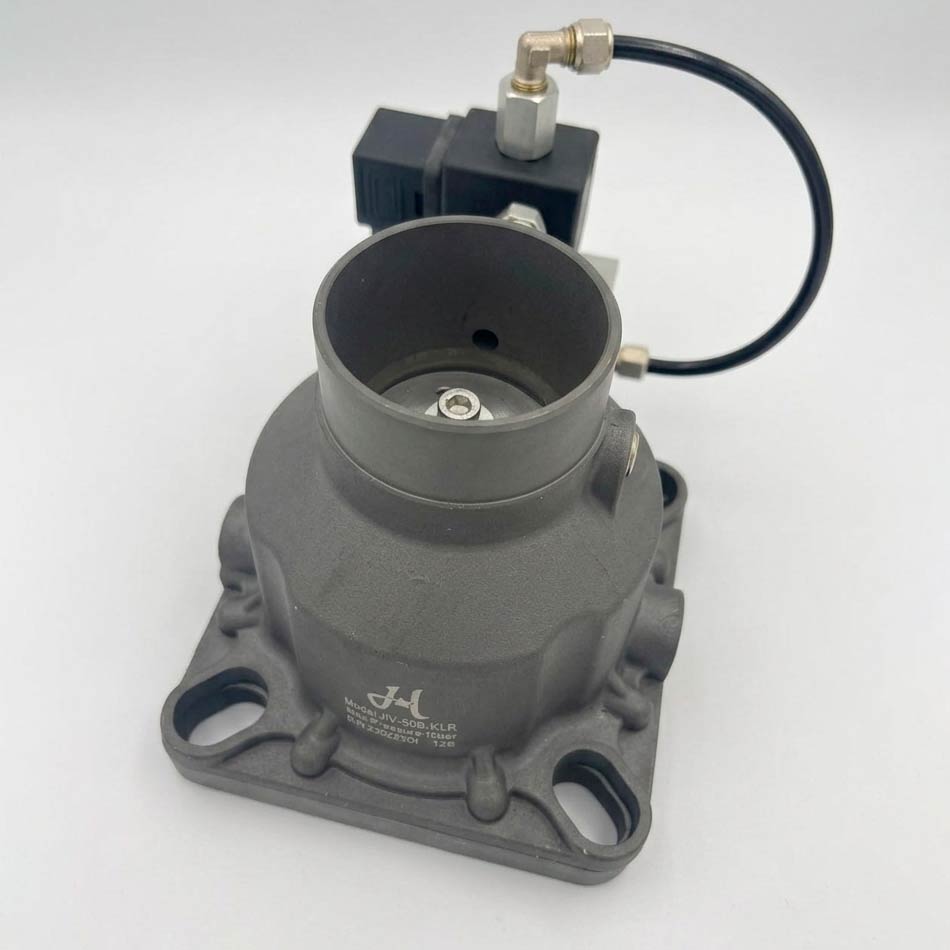

Всасывающий клапан JIV-50B-KLR для винтовых маслозаполненных компрессоров

Клапан устанавливается на входе воздуха в винтовой блок и обеспечивает:

• автоматическое переключение компрессора между режимами «нагрузка», «холостой ход» и «остановка»;
• оптимизацию энергопотребления за счёт точного дозирования впускного потока;
• защиту системы от обратного выброса воздушно-масляной смеси благодаря встроенному обратному клапану.

Технические характеристики

Конструктивные особенности

1. Запатентованные решения RedStar. Завод-производитель владеет множеством патентов на компоненты воздушных компрессоров, что исключает риск покупки простой копии западных аналогов.
2. Энергоэффективное регулирование. Прецизионная настройка впускного окна минимизирует потери давления в режиме нагрузки, снижая общие затраты на электроэнергию.
3. Встроенная защита от обратного выброса масла. Обратный клапан предотвращает попадание воздушно-масляной смеси в фильтр при аварийной остановке компрессора.
4. Коррозионностойкие материалы. Позволяют эксплуатировать деталь в тяжёлых промышленных условиях без потери герметичности.
5. Многоступенчатый контроль качества ISO 9001. Весь цикл производства проходит выходной контроль в рамках международной системы менеджмента качества.

Рекомендации по монтажу

Клапан выпускается как во фланцевом, так и в резьбовом исполнении — перед установкой обязательно сверьте тип присоединения и посадочные размеры с техническим чертежом вашего винтового блока или маркировкой демонтированного клапана.

• Для резьбового исполнения уточните тип резьбы: коническая (BSPT) — герметизация фум-лентой или уплотняющей пастой; цилиндрическая метрическая — герметизация резиновым уплотнительным кольцом (O-ring), без фум-ленты.
• Для фланцевого исполнения используйте штатную прокладку между фланцами и затягивайте болты крест-накрест равномерно, без перекоса, чтобы избежать деформации уплотнительной поверхности.
• Проверьте напряжение соленоида (24V DC или 220V AC) перед подключением электромагнитного управления — несоответствие напряжения выводит катушку из строя.
• Соблюдайте ориентацию встроенного обратного клапана — направление потока указано стрелкой или маркировкой на корпусе.
• Не превышайте момент затяжки, указанный производителем блока — избыточное усилие деформирует посадочное место и алюминиевый корпус клапана.
• Замените уплотнения при каждом монтаже, даже если клапан визуально в хорошем состоянии.
• Протестируйте цикл нагрузка/холостой ход/остановка на нескольких циклах после установки, прежде чем оставлять компрессор в автоматическом режиме без наблюдения.

Аналоги и сравнение

JIV-50B-KLR сопоставим по функции и присоединительным характеристикам с всасывающими клапанами, применяемыми на винтовых блоках других производителей — в частности, с решениями Kaeser, Atlas Copco, Ingersoll Rand и рядом китайских OEM-производителей винтовых блоков среднего класса производительности.

При подборе аналога обязательно сверяйте:

• номинальный диаметр (DN 50) и тип присоединения (фланец/резьба);
• максимальное рабочее давление и напряжение соленоида (24V DC / 220V AC);
• совместимость обратного клапана по направлению и герметичности;
• пропускную способность (до 6,5 м³/мин) — для более производительных блоков может потребоваться клапан большего типоразмера.

Если вы заменяете клапан другого бренда на JIV-50B-KLR (или наоборот), пришлите нам фото демонтированного узла и его маркировку — поможем подобрать точный аналог или оригинал.

Частые ошибки при монтаже

• Использование фум-ленты на цилиндрической метрической резьбе — препятствует правильной посадке уплотнительного кольца и вызывает утечки.
• Неравномерная затяжка фланцевых болтов — деформирует прокладку и приводит к подсосу воздуха.
• Подключение соленоида на неверное напряжение — частая причина преждевременного выхода катушки из строя.
• Установка клапана в обратной ориентации — обратный клапан перестаёт срабатывать корректно, что приводит к выбросу масляного тумана при остановке.
• Подбор клапана только по внешнему сходству, без сверки DN, давления и типа управления — частая причина возврата товара.

Области применения

Клапан JIV-50B-KLR востребован в следующих отраслях:

• Машиностроение — обеспечение работы пневмоинструмента и станков с ЧПУ.
• Пищевая промышленность — в составе компрессорных станций для упаковки и транспортировки.
• Автомобильный сервис — покрасочные камеры и пневматические подъёмники.
• Строительство — мобильные винтовые компрессорные установки.
• Деревообработка — системы аспирации и приводы сушильных камер.
• Текстильная промышленность — автоматизированные линии прядения и ткачества.

Экспертное мнение

Виталий Болучевски, ведущий инженер Acvatron SRL (стаж 18 лет):

«Серия JIV от RedStar — это «золотой стандарт» для тех, кто ищет баланс между ценой и ресурсом. В отличие от бюджетных аналогов, JIV-50B-KLR демонстрирует стабильную работу даже при нестабильном качестве сжатого воздуха, характерном для нашего рынка. Важно помнить: своевременная замена ремкомплекта этого клапана каждые 8000 моточасов позволяет избежать дорогостоящего ремонта всего винтового блока. Отдельно обращаю внимание на исполнение присоединения — модель выпускается и во фланцевом, и в резьбовом варианте, поэтому перед заказом обязательно уточняйте, какой у вас блок, чтобы не ошибиться с посадкой. Рекомендую эту модель как для новых сборок, так и для модернизации существующих компрессоров».

Часто задаваемые вопросы

1. Как отличить фланцевое исполнение от резьбового при заказе? Осмотрите демонтированный клапан: фланцевое исполнение имеет плоскую посадочную площадку с отверстиями под болты, резьбовое — цилиндрический или конический присоединительный ниппель. Если не уверены, пришлите нам фото — поможем определить точное исполнение.

2. Как определить тип резьбы (коническая или цилиндрическая), если исполнение резьбовое? Коническая (BSPT) резьба сужается к концу и герметизируется фум-лентой; цилиндрическая метрическая резьба имеет постоянный диаметр и герметизируется резиновым уплотнительным кольцом (O-ring).

3. Какое напряжение соленоида нужно заказывать — 24V DC или 220V AC? Уточните напряжение по паспорту вашего компрессора или по маркировке снятой катушки соленоида. Заказ неверного напряжения приведёт к неработоспособности электромагнитного управления.

4. Совместим ли клапан с компрессорами других брендов? Да, серия JIV универсальна для многих китайских и европейских винтовых компрессоров. Однако перед покупкой обязательно сверьте присоединительные размеры, тип исполнения (фланец/резьба) и вольтаж соленоида.

5. Какой максимальный момент затяжки при установке? Момент затяжки зависит от типа присоединения (фланцевое/резьбовое) и материала посадочного места конкретного блока — уточняйте по документации производителя компрессора.

6. Как часто нужно проводить техническое обслуживание клапана? Рекомендуется проводить осмотр каждые 2000–4000 моточасов и полную замену уплотнений (ремкомплекта) каждые 8000 моточасов, в зависимости от условий эксплуатации.

7. Можно ли отремонтировать клапан самостоятельно? Конструкция позволяет заменить внутренние элементы, но для сохранения гарантии и безопасности рекомендуем обращаться в сервисный центр Acvatron SRL.

8. Есть ли отдельный ремкомплект для JIV-50B-KLR? Уточните у наших специалистов актуальный артикул ремкомплекта уплотнений под ваше конкретное исполнение (фланцевое/резьбовое, напряжение соленоида).
