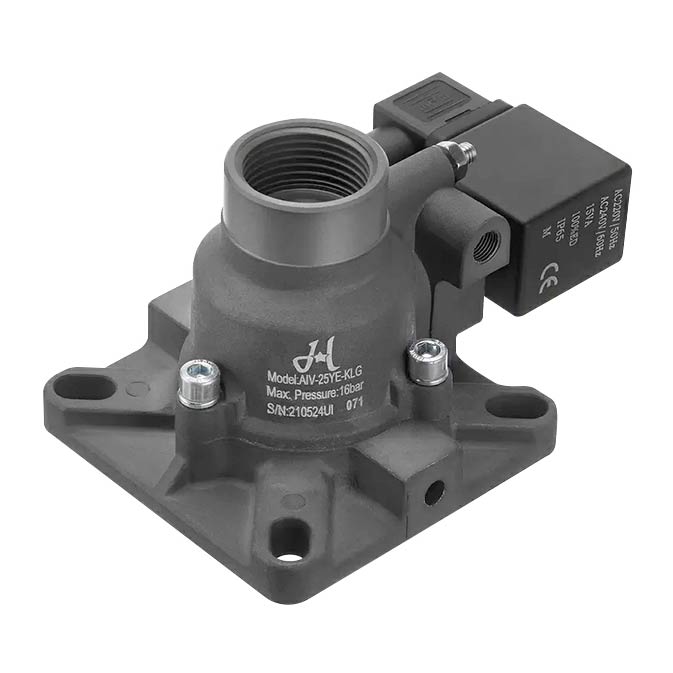

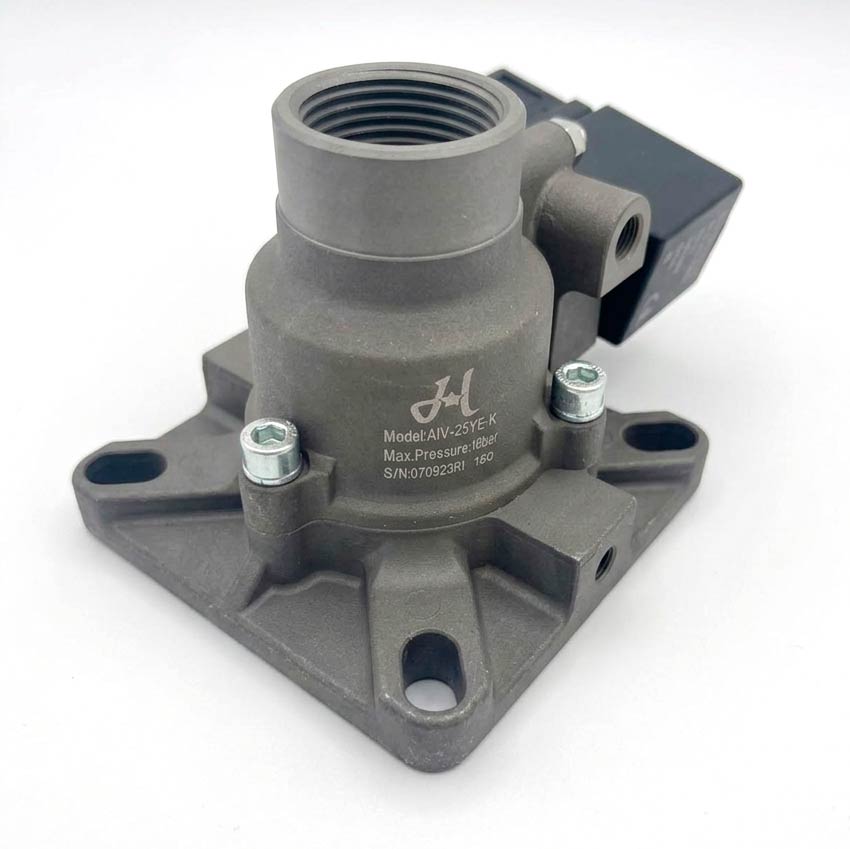

Всасывающий клапан AIV-25YE-K для винтовых маслозаполненных компрессоров

Клапан устанавливается на входе воздуха в винтовой блок и решает три задачи одновременно:

• регулирует подачу воздуха в зависимости от режима работы компрессора (нагрузка/холостой ход);
• обеспечивает плавный переход между режимами без гидроударов и лишней нагрузки на электродвигатель;
• работает как обратный клапан, предотвращая выброс воздушно-масляной смеси через воздушный фильтр при остановке компрессора.

Технические характеристики

Конструктивные особенности

1. Инженерная база RedStar. Модель разработана собственным R&D-центром производителя, обладающего рядом патентов на компрессорные комплектующие — это не копия западных аналогов, а самостоятельная разработка.
2. Точная внутренняя обработка. Прецизионная обработка посадочных поверхностей обеспечивает плавный переход в холостой ход и снижает пусковые нагрузки на электродвигатель компрессора.
3. Встроенная защита от обратного выброса масла. Механизм обратного клапана исключает попадание масляно-воздушной смеси в воздушный фильтр при падении давления или аварийной остановке.
4. Компактная архитектура. Оптимизированные габариты серии AIV-25 позволяют устанавливать узел в ограниченном пространстве компрессорного блока без потери пропускной способности.
5. Многоступенчатый контроль качества. Продукция проходит производственный контроль в рамках системы менеджмента качества ISO 9001.

Рекомендации по монтажу

Поскольку присоединительные размеры для разных компрессорных блоков могут отличаться, перед установкой обязательно сверьтесь с техническим чертежом или маркировкой демонтированного клапана.

• Определите тип резьбы до монтажа. Если соединение коническое (BSPT) — используйте фум-ленту или уплотняющую пасту на резьбу. Если соединение цилиндрическое метрическое — герметизация обеспечивается резиновым уплотнительным кольцом (O-ring), и лента для фум не требуется и может привести к перекосу посадки.
• Соблюдайте направление потока и ориентацию клапана. Обратный клапан встроен внутрь узла и работает корректно только при правильной ориентации установки — проверяйте стрелку или маркировку на корпусе.
• Не превышайте момент затяжки, указанный производителем компрессорного блока — избыточное усилие деформирует посадочное место и корпус клапана из литого алюминия.
• Замените уплотнения при каждой установке, даже если клапан визуально в хорошем состоянии — это предотвращает микроподсосы воздуха на холостом ходу.
• Проверьте чистоту канала подачи воздуха перед монтажом — загрязнения ускоряют износ управляющего поршня.
• После установки протестируйте цикл нагрузка/разгрузка на нескольких циклах, прежде чем оставлять компрессор в автоматическом режиме без наблюдения.

Аналоги и сравнение

AIV-25YE-K сопоставим по функции и присоединительным характеристикам с всасывающими клапанами, применяемыми на винтовых блоках других производителей — в частности, с решениями Kaeser, Atlas Copco, Ingersoll Rand и рядом китайских OEM-производителей винтовых блоков.

При подборе аналога обязательно сверяйте:

• номинальный диаметр (DN) и тип присоединения (резьба/фланец);
• максимальное рабочее давление и совместимость по типу управления (пневматическое/электромагнитное);
• совместимость обратного клапана по направлению и герметичности;
• посадочные размеры под конкретный винтовой блок — визуально схожие клапаны разных производителей не всегда взаимозаменяемы без адаптации.

Если вы заменяете клапан другого бренда на AIV-25YE-K (или наоборот), рекомендуем присылать нам фото демонтированного узла и его маркировку — мы поможем подобрать точный аналог или оригинал.

Частые ошибки при монтаже

• Использование фум-ленты на цилиндрической метрической резьбе — вместо герметизации лента мешает правильной посадке уплотнительного кольца и провоцирует утечки.
• Установка клапана в обратной ориентации — обратный клапан перестаёт срабатывать корректно, что приводит к выбросу масляного тумана при остановке.
• Игнорирование состояния уплотнений при повторной установке — приводит к повышенному расходу масла и падению производительности.
• Подбор клапана только «на глаз» по внешнему виду, без сверки присоединительных размеров и рабочего давления — частая причина возврата товара.
• Excessive затяжка крепежа — деформирует корпус и нарушает герметичность соединения.

Области применения

Компактные всасывающие клапаны серии AIV-25 востребованы в следующих направлениях:

• Малые производственные мастерские — для стабильной работы пневмоинструмента.
• Медицинское оборудование — в составе специализированных компрессорных станций.
• Стоматология — для чистого и стабильного потока сжатого воздуха.
• Пищевая упаковка — в автоматизированных линиях розлива и фасовки.
• Мебельное производство — питание пневмоцилиндров на сборочных столах.
• Лабораторные исследования — системы управления подачей газов.

Экспертное мнение

Виталий Болучевски, ведущий инженер Acvatron SRL (стаж 18 лет):

«Модель AIV-25YE-K — это «рабочая лошадка» для винтовых компрессоров мощностью до 11–15 кВт. Основное преимущество продукции RedStar в том, что производитель не копирует западные аналоги, а использует собственные запатентованные решения. В условиях нашего рынка, где качество сжатого воздуха часто оставляет желать лучшего, клапаны серии AIV показывают отличную износостойкость. Из практики: большинство обращений по этому узлу связано не с браком, а с неправильным подбором уплотнения при монтаже — уточняйте тип резьбы заранее, и клапан отработает заявленный ресурс без проблем. Главное — использовать оригинальные ремкомплекты и не игнорировать плановое ТО».

Часто задаваемые вопросы

1. Что означает индекс «YE» в маркировке клапана? Индексы в серии AIV обычно указывают на специфические модификации посадочных мест или тип исполнения управляющего поршня. Для точного подбора пришлите нам фото и маркировку демонтированного клапана — мы сверим по техническому чертежу.

2. Совместим ли AIV-25YE-K с компрессорами европейских брендов? Да, многие производители компрессоров используют узлы RedStar как OEM-компоненты. Клапан универсален для большинства блоков с соответствующим присоединительным диаметром DN25, но перед покупкой уточните тип резьбы вашего блока.

3. Как определить тип резьбы (коническая или цилиндрическая) на моём компрессоре? Осмотрите демонтированный клапан или посадочное место: коническая (BSPT) резьба сужается к концу и герметизируется фум-лентой; цилиндрическая метрическая резьба имеет постоянный диаметр и герметизируется резиновым уплотнительным кольцом. Если не уверены — свяжитесь с нами, вышлем инструкцию по идентификации.

4. Совместимы ли уплотнения клапана с маслами других производителей? Уплотнительные материалы клапана рассчитаны на стандартные минеральные и синтетические компрессорные масла. При использовании нестандартных смазочных материалов рекомендуем уточнить совместимость перед установкой.

5. Какой максимальный момент затяжки при установке? Момент затяжки зависит от типа резьбы и материала посадочного места конкретного винтового блока — уточняйте по документации производителя компрессора, чтобы не повредить литой корпус клапана.

6. Как продлить срок службы всасывающего клапана? Основной фактор долговечности — чистота воздуха и своевременная замена масла. Рекомендуем проводить ревизию клапана каждые 2000 моточасов и менять уплотнения (ремкомплект) каждые 8000 часов.

7. Есть ли отдельный ремкомплект для AIV-25YE-K? Уточните у наших специалистов актуальный артикул ремкомплекта уплотнений под ваш конкретный блок — комплектация может отличаться в зависимости от модификации.
