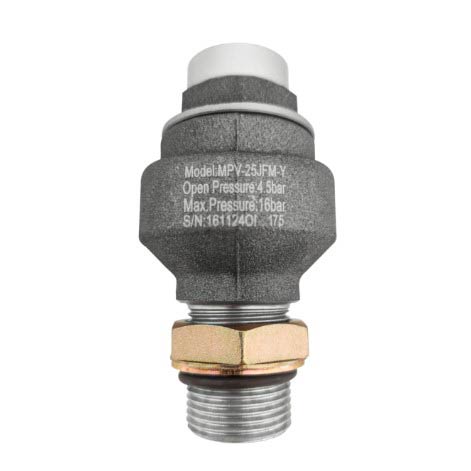

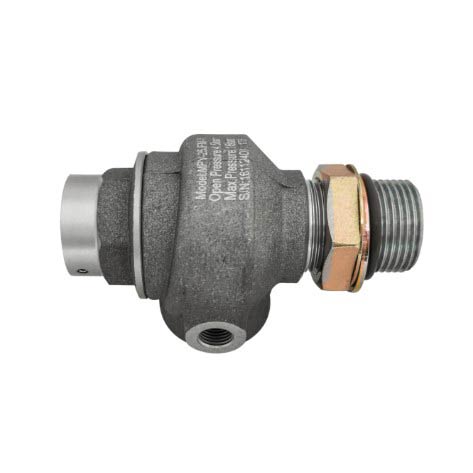

Клапан минимального давления MPV-25JFM

Технические характеристики

№	Параметр	Значение
1	Артикул	MPV-25JFM
2	Серия	RedStar
3	Тип клапана	Клапан минимального давления с обратным клапаном
4	Условный диаметр (DN)	25 мм
5	Тип присоединения	Фланцевое (JFM — Joint Face Mount)
6	Давление открытия	4–5 бар (заводская настройка)
7	Максимальное рабочее давление	16 бар
8	Рабочая среда	Сжатый воздух + масляный туман (маслозаполненные компрессоры)
9	Рабочая температура	до +120°C
10	Материал корпуса	Алюминиевый сплав / нержавеющая сталь (по исполнению)
11	Материал уплотнений	NBR
12	Материал пружины	Нержавеющая сталь
13	Тип обратного клапана	Встроенный (комбинированный узел)
14	Стандарт производства	ISO 9001
15	Применение	Винтовые маслозаполненные компрессоры с мощностью блока 15–37 кВт

Один клапан — три критические функции маслосистемы

⚠️ Внимание: компрессор работает, но масло в воздухе — вините клапан минималки

Маслозаполненный винтовой компрессор стал выдавать воздух с повышенным содержанием масла. Или при пуске слышен характерный гидроудар. Или компрессор не набирает рабочее давление с первого пуска — нужно запускать несколько раз. Все эти симптомы могут указывать на неисправный клапан минимального давления. Клапан небольшой, но его роль в маслосистеме настолько велика, что неисправность немедленно сказывается на качестве сжатого воздуха, ресурсе маслосепаратора и надёжности смазки винтового блока.

💡 Интерес: почему без минимального давления 4–5 бар маслосистема не работает

Масло в винтовом компрессоре не просто смазывает — оно охлаждает, уплотняет зазоры роторов и отводит тепло сжатия. Для циркуляции масла через теплообменник и масляный фильтр необходим перепад давления. Этот перепад создаётся именно тем, что клапан минималки удерживает давление в маслосепараторе на уровне 4–5 бар — даже когда на выходе компрессора давление ещё не достигло рабочего. Без этого при пуске масло не циркулирует, винтовой блок работает «всухую» первые секунды — именно тогда, когда нагрузка максимальна.

❤️ Желание: три защиты в одном клапане — исправном

Функция 1 — Поддержание давления маслосистемы при пуске: Пока рабочее давление не набрано, клапан удерживает масло под давлением в системе. Нет «сухого старта» — нет износа роторов и подшипников.

Функция 2 — Обратный клапан при остановке: При выключении компрессора клапан закрывается и предотвращает обратный ток воздуха из магистрали в маслосепаратор. Без этого давление из ресивера и магистрали «опрокидывалось» бы обратно, создавая гидроудар масла в сепараторе.

Функция 3 — Защита маслосепаратора от разрушения: Маслосепаратор рассчитан на работу под давлением, но при быстром сбросе или обратном токе тонкостенный элемент сепаратора может быть повреждён. Клапан минималки — первая линия защиты этого дорогостоящего расходника.

🤔 Возражения: «Компрессор работает — зачем трогать клапан?»

Клапан минималки деградирует постепенно: седло изнашивается, пружина теряет упругость, уплотнения дубеют. Компрессор продолжает работать, но: масло в воздухе выше нормы (маслосепаратор перегружен), расход масла растёт, пуск сопровождается гидроударами. К моменту, когда поломка станет очевидной, маслосепаратор может быть уже повреждён — а он стоит в 10–15 раз дороже клапана минималки.

✅ Решение: MPV-25JFM серии RedStar от Acvatron SRL

Acvatron SRL поставляет клапаны минимального давления MPV-25JFM серии RedStar — специализированной линейки запасных частей для винтовых маслозаполненных компрессоров, производимой по стандарту ISO 9001. Клапан доступен в наличии и поставляется в полной комплектации, готовой к установке.

5 причин выбрать MPV-25JFM серии RedStar от Acvatron SRL

1. Комбинированный узел: клапан минималки + обратный клапан в одном корпусе

MPV-25JFM объединяет две функции в одном компактном корпусе. Это упрощает монтаж, исключает дополнительные соединения (потенциальные точки утечки) и снижает стоимость обслуживания. В ряде конкурирующих решений обратный клапан устанавливается отдельно — что означает дополнительную деталь, дополнительное уплотнение и дополнительную точку отказа.

2. Пружина из нержавеющей стали — стабильность давления открытия на весь срок

Рабочая среда в маслосепараторе — горячий воздух с масляным туманом при температуре до +90–100°C. Пружина из углеродистой стали в этих условиях корродирует и теряет упругость, постепенно снижая давление открытия ниже расчётного. Нержавеющая пружина сохраняет характеристики на весь ресурс клапана.

3. Производство по ISO 9001 — контролируемые допуски на давление открытия

Давление открытия — критический параметр: отклонение ±0,5 бар уже нарушает режим работы маслосистемы. Производство серии RedStar по ISO 9001 обязывает к 100% выходному контролю давления открытия на стенде. Дешёвые аналоги без сертификации нередко имеют разброс ±1–1,5 бар, что создаёт либо недостаточное давление смазки, либо избыточную нагрузку на маслосепаратор.

4. Фланцевое присоединение JFM — монтаж без специального инструмента

Конструкция Joint Face Mount предусматривает прямое фланцевое соединение с патрубком маслосепаратора — 4 болта, без нарезки резьбы и дополнительных переходников. Замена занимает 30–45 минут при наличии запчасти. Уплотнительная прокладка входит в комплект поставки.

5. Совместимость с компрессорами 15–37 кВт ведущих марок

DN 25 мм — стандартный размер для винтовых блоков мощностью 15–37 кВт. MPV-25JFM серии RedStar совместим с компрессорами Atlas Copco, Kaeser, Airpol, Remeza, MZB и другими марками с аналогичным присоединительным размером и давлением настройки.

Как работает клапан минимального давления: принцип действия

Фаза пуска (давление ниже 4–5 бар)

Пружина удерживает тарелку клапана закрытой. Весь сжатый воздух остаётся в маслосепараторе и создаёт давление, необходимое для принудительной циркуляции масла через теплообменник и фильтр. Масло поступает к винтовому блоку — «сухого старта» нет.

Рабочий режим (давление выше 4–5 бар)

Давление преодолевает усилие пружины, тарелка открывается — сжатый воздух поступает в магистраль. Минимальное давление в системе автоматически поддерживается: при попытке давления упасть ниже порога — тарелка прикрывается.

Остановка компрессора

При снятии нагрузки давление начинает падать. Как только оно опускается ниже порога открытия, клапан закрывается, отсекая магистраль. Обратный клапан в составе MPV-25JFM дополнительно блокирует поток из магистрали в маслосепаратор.

Сферы применения

Отрасль	Применение
Машиностроение и металлообработка	Обслуживание компрессорных станций 15–37 кВт, питающих производственные пневмолинии
Автомобильная промышленность	Компрессоры покрасочных камер и сборочных линий — непрерывный режим работы
Пищевая промышленность	Технологические компрессоры — чистота воздуха напрямую зависит от исправности маслосистемы
Строительство и добыча	Передвижные и стационарные компрессоры для буровых установок и пневмоинструмента
Деревообработка и мебельное производство	Центральные компрессорные установки цехов с круглосуточным режимом работы
Сервисные центры по ремонту компрессоров	Восстановительный ремонт маслосистемы — плановая замена клапана минималки при ТО

Диагностика неисправного клапана минимального давления

Симптом 1 — Повышенное содержание масла в сжатом воздухе

Изношенное седло клапана не обеспечивает герметичного закрытия при остановке — масляный туман проникает в магистраль. Маслосепаратор при этом работает в нештатном режиме и быстро загрязняется.

Симптом 2 — Гидроудар при пуске

Хлопок или удар в момент пуска компрессора — признак того, что при предыдущей остановке воздух из магистрали «опрокинулся» в маслосепаратор и вытолкнул масло в нетипичные места. Обратный клапан в составе MPV не сработал.

Симптом 3 — Компрессор долго набирает рабочее давление при каждом пуске

Пружина клапана потеряла упругость — клапан открывается раньше, чем давление маслосистемы достигло необходимого уровня. Масло при пуске циркулирует с недостаточным напором.

Симптом 4 — Повышенный расход масла без видимых утечек

Маслосепаратор перегружен из-за нарушения режима работы — масло не успевает осесть и уходит в магистраль. Первопричина — в клапане минималки, а не в самом сепараторе.

Важно: при появлении любого из этих симптомов немедленно диагностируйте клапан минимального давления — до замены маслосепаратора. Замена маслосепаратора без устранения причины (неисправный MPV) приведёт к быстрому выходу нового сепаратора из строя.

Мнение эксперта

Болучевский Виталий — инженер-механик, 18 лет опыта в обслуживании компрессорного оборудования

«Клапан минимального давления — одна из самых недооценённых деталей в обслуживании винтового компрессора. Его меняют последним, когда уже всё очевидно. А нужно — первым, при плановом ТО через каждые 8 000–12 000 часов, вместе с маслосепаратором и масляным фильтром. Из практики: когда ко мне приходит компрессор с «масляным» воздухом, первое, что я делаю — проверяю клапан минималки. В половине случаев именно он виновник, а не дорогой маслосепаратор. Поставили новый сепаратор без замены клапана — через 500 часов новый сепаратор уже в масле. Деньги выброшены. По модели MPV-25JFM серии RedStar — качественная запчасть с контролируемым давлением открытия. Для компрессоров 15–37 кВт это рабочая позиция: DN 25 подходит к большинству распространённых марок, фланцевый монтаж без сюрпризов.»

Соответствие стандартам: ISO 9001 (система менеджмента качества производства), ISO 1217 (компрессорное оборудование — приёмочные испытания), давление соответствует директиве PED 2014/68/EU по оборудованию под давлением.

Часто задаваемые вопросы (FAQ)

Как проверить клапан минимального давления, не снимая с компрессора?

Косвенная диагностика: при работающем компрессоре измерьте давление на выходе маслосепаратора (до клапана) и на входе в магистраль (после клапана). Разница должна составлять 4–5 бар при давлении ниже рабочего (в режиме набора). Если разница меньше — клапан не удерживает минимальное давление. Также при остановке компрессора давление в маслосепараторе должно сохраняться несколько минут — если оно быстро падает до нуля, обратный клапан в составе MPV не герметичен.

Можно ли отрегулировать давление открытия самостоятельно?

В большинстве исполнений MPV-25JFM давление открытия задаётся натяжением пружины при производстве и не предназначено для полевой регулировки. Попытка самостоятельно изменить настройку может привести к нестабильному давлению и повреждению маслосепаратора. При необходимости другого давления открытия — уточните у специалистов Acvatron SRL нужное исполнение.

Нужно ли менять уплотнительную прокладку при установке нового клапана?

Да, обязательно. Прокладка фланцевого соединения является одноразовой — повторное использование не допускается из-за деформации при затяжке. Новая прокладка входит в комплект поставки MPV-25JFM. При установке нанесите тонкий слой компрессорного масла на прокладку перед монтажом — это обеспечит равномерное обжатие и герметичность.

Чем грозит работа компрессора с неисправным клапаном минимального давления?

Последствия нарастают по нарастающей: повышенный унос масла → загрязнение и ускоренный износ маслосепаратора (замена от 150 до 500 €) → недостаточная смазка винтового блока при пусках → ускоренный износ роторов и подшипников → капитальный ремонт или замена винтового блока (от 800 до 3000 €). Клапан минималки MPV-25JFM стоит несопоставимо меньше любого из этих последствий.

Как часто нужно менять клапан минимального давления при плановом ТО?

Рекомендованный интервал замены — каждые 8 000–12 000 часов наработки, совместно с маслосепаратором и масляным фильтром. При интенсивной эксплуатации (24/7, высокая температура окружающей среды, частые пуски-остановки) — каждые 6 000 часов. Плановая замена клапана входит в стандартный регламент ТО-3 большинства производителей винтовых компрессоров.
