Электромагнитная катушка Aignep SOL20220AA000 (220V AC, 14VA):
Электромагнитная катушка Aignep SOL20220AA000 (220V AC, 14VA): замените катушку — сохраните клапан
Что такое электромагнитная катушка Aignep SOL20220AA000

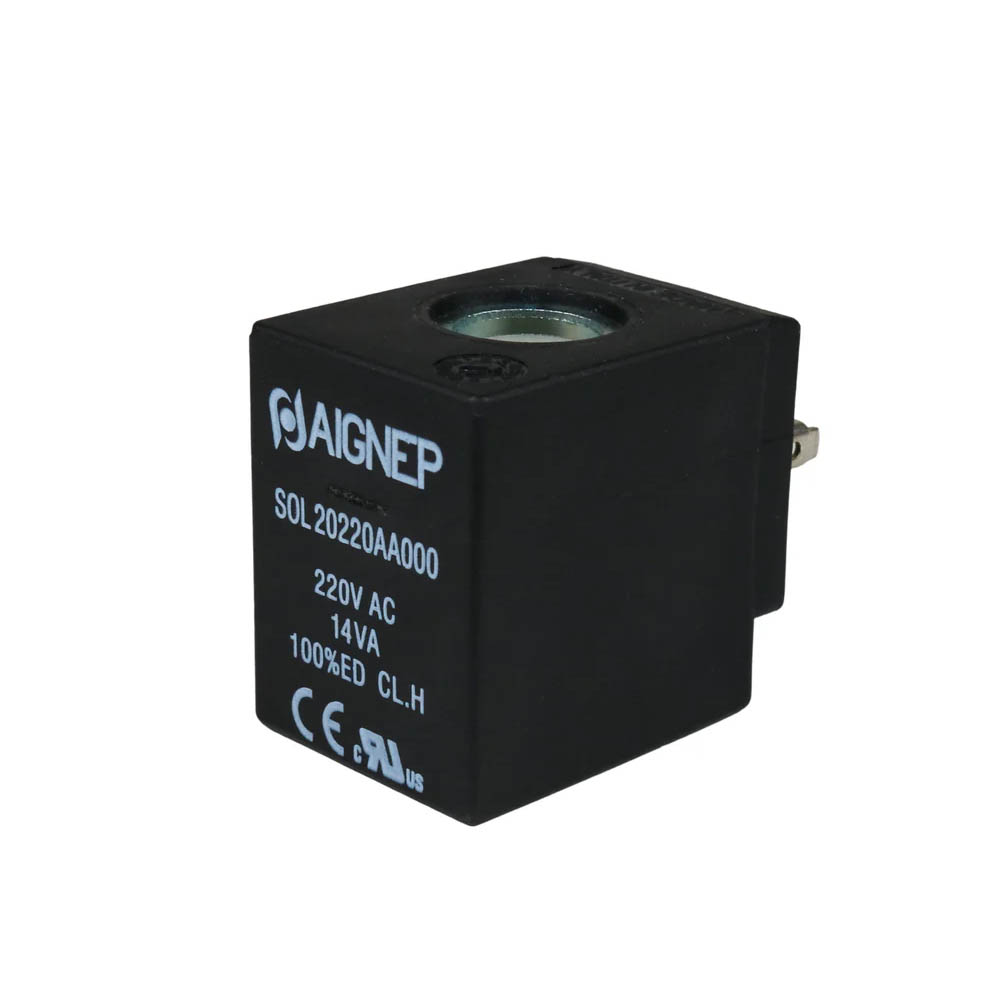

Электромагнитная катушка Aignep SOL20220AA000 — это сменный электромагнитный привод серии SOL20 итальянского производства, предназначенный для установки на электромагнитные клапаны Aignep с посадочным диаметром 13 мм. Рабочее напряжение — 220V AC (50/60 Гц), полная мощность — 14 VA, класс изоляции обмотки F (+155°C). Катушка является расходным компонентом клапана и меняется отдельно — без демонтажа и замены всего клапанного узла, что многократно снижает стоимость обслуживания пневматической или гидравлической системы.
Клапан не срабатывает — это не повод менять весь клапан
⚠️ Внимание: сгоревшая катушка ≠ вышедший из строя клапан
Электромагнитный клапан перестал срабатывать. Первый инстинкт — заменить клапан целиком. Но в 70–80% случаев корпус клапана, уплотнения и золотник в полном порядке — отказала только катушка. Причины: скачок напряжения в сети, длительная работа при повышенной температуре окружения, механическое повреждение кабеля. Диагностика занимает 2 минуты с мультиметром. Замена катушки — ещё 5 минут без специального инструмента. Стоимость катушки — в разы меньше стоимости нового клапана.
💡 Интерес: что означает артикул SOL20220AA000
Aignep кодирует в артикуле полную техническую информацию:
- SOL — тип компонента: катушка соленоида (Solenoid coil)
- 20 — серия: посадочный диаметр Ø13 мм, стандартная серия для клапанов Aignep 02F и совместимых
- 220 — номинальное напряжение: 220V
- AA — тип тока: AC (переменный), частота 50/60 Гц
- 000 — исполнение: стандартное, без светодиодного индикатора и защитного диода
Таким образом, SOL20220AA000 — это базовое исполнение катушки 220V AC без индикатора для клапанов серии 02F и совместимых с посадкой Ø13 мм.
❤️ Желание: минимальное время простоя, максимальная экономия
- Замена катушки без демонтажа клапана из трубопровода — линия простаивает минуты, не часы
- Стоимость ремонта в 5–10 раз ниже замены клапана в сборе
- Оригинальная катушка Aignep — те же характеристики, что и при первичной установке
- Класс изоляции F (+155°C) — катушка выдерживает перегрев окружающей среды без деградации
- Совместимость подтверждена производителем — никаких сюрпризов при установке
🤔 Возражения: «Проще купить новый клапан — меньше возни»
Это оправдано только если клапан снят с производства или повреждён механически. В остальных случаях — чистая переплата. Клапан Aignep серии 02F с EPDM-уплотнениями при правильной эксплуатации служит 10–15 лет. Катушка — расходный элемент с ресурсом 5–7 лет при непрерывной работе. Менять работающий клапан из-за сгоревшей катушки — всё равно что менять двигатель автомобиля из-за перегоревшей лампочки.
✅ Решение: оригинальная катушка Aignep от Acvatron SRL
Acvatron SRL поставляет оригинальные сменные катушки Aignep серии SOL20 в Молдове. Катушка SOL20220AA000 доступна в наличии и поставляется в оригинальной упаковке Aignep с паспортом изделия.
🛒 Действие
Купить катушку Aignep SOL20220AA000 на acvatron.md → Есть вопрос по совместимости с вашей моделью клапана — специалисты Acvatron SRL помогут с подбором.
Технические характеристики
| № | Параметр | Значение |
|---|---|---|
| 1 | Производитель | Aignep S.p.A., Италия |
| 2 | Артикул | SOL20220AA000 |
| 3 | Серия | SOL20 |
| 4 | Посадочный диаметр | Ø 13 мм |
| 5 | Номинальное напряжение | 220V AC |
| 6 | Частота | 50/60 Гц |
| 7 | Полная мощность | 14 VA |
| 8 | Тип тока | Переменный (AC) |
| 9 | Класс изоляции обмотки | F (до +155°C) |
| 10 | Степень защиты | IP65 |
| 11 | Тип подключения | Разъём DIN 43650-A (Hirschmann) |
| 12 | Индикатор состояния | Нет (базовое исполнение) |
| 13 | Защитный диод | Нет (базовое исполнение) |
| 14 | Совместимые клапаны | Aignep серия 02F, 02P и совместимые с посадкой Ø13 мм |
| 15 | Производство | Италия |
5 причин выбрать Aignep SOL20220AA000 от Acvatron SRL
1. Оригинальная деталь — гарантированная совместимость без подгонки
Катушка SOL20220AA000 разработана Aignep как сменный компонент для собственных клапанов серии 02F. Посадочный диаметр Ø13 мм, геометрия фиксирующей гайки и разъём DIN 43650-A точно соответствуют клапану — установка без доработок, люфтов и импровизированных адаптеров.
2. Класс изоляции F (+155°C) — запас при горячем окружении
В промышленных условиях клапаны нередко монтируются в шкафах автоматики, вблизи нагревательных элементов или в горячих технологических зонах. Стандартные катушки класса B (+130°C) в таких условиях перегреваются и сгорают раньше срока. Класс F даёт реальный температурный запас и увеличенный ресурс в тяжёлых тепловых условиях.
3. Степень защиты IP65 — работа в запылённых и влажных средах
Катушка защищена от проникновения пыли (полная защита) и струй воды. IP65 — стандарт для промышленного оборудования, работающего в условиях промывки, конденсата или производственной пыли. Разъём DIN 43650-A с уплотнением обеспечивает защиту точки подключения кабеля.
4. Разъём DIN 43650-A — промышленный стандарт быстрого подключения
Стандарт DIN 43650-A (тип A, 3-контактный) — наиболее распространённый разъём для соленоидных катушек в европейской промышленности. Ответная часть разъёма доступна у любого поставщика кабельной продукции. Замена катушки — откручиваем фиксирующую гайку, снимаем разъём, устанавливаем новую катушку, подключаем разъём. Без пайки и специального инструмента.
5. Экономия до 80% по сравнению с заменой клапана в сборе
Катушка составляет 15–25% стоимости клапана в сборе с уплотнениями и корпусом. При ресурсе корпуса клапана 10–15 лет и ресурсе катушки 5–7 лет за срок службы клапана потребуется одна-две замены катушки — и ни одной замены клапана при правильном обслуживании.
Сферы применения
| Отрасль | Применение |
|---|---|
| Промышленная автоматизация | Замена катушек в пневматических распределительных клапанах производственных линий при плановом ТО |
| Пищевая и фармацевтическая промышленность | Обслуживание клапанов паровых и водяных линий — катушка меняется без демонтажа клапана из санитарного трубопровода |
| Химическая промышленность | Восстановление работоспособности клапанов в агрессивных средах — корпус клапана сохраняется, меняется только электрическая часть |
| Теплоснабжение и ЖКХ | Обслуживание электроклапанов тепловых пунктов и систем горячего водоснабжения |
| Машиностроение и станкостроение | Поддержание работоспособности гидравлических и пневматических панелей управления |
| Сервисные организации | Восстановительный ремонт электромагнитных клапанов на объектах заказчика без замены узла целиком |
Как диагностировать неисправную катушку за 2 минуты
Шаг 1 — Визуальный осмотр
Обесточьте клапан. Осмотрите катушку: запах горелого пластика, почернение, вздутие корпуса — явные признаки перегорания обмотки.
Шаг 2 — Проверка мультиметром
Отсоедините разъём питания. Измерьте сопротивление обмотки между контактами 1 и 2 разъёма DIN 43650-A. Исправная катушка 220V AC 14VA — сопротивление в диапазоне 3000–5000 Ом. Показание «∞» (обрыв) или «0» (короткое замыкание) — катушка неисправна.
Шаг 3 — Проверка напряжения питания
Если катушка исправна по сопротивлению, проверьте наличие управляющего напряжения 220V AC на разъёме при сигнале управления. Отсутствие напряжения — проблема в цепи управления (ПЛК, реле, проводка), а не в катушке.
Если катушка исправна, а клапан всё равно не срабатывает — возможно механическое заедание золотника. В этом случае требуется осмотр корпуса клапана.
Мнение эксперта
Болучевский Виталий — инженер-механик, 18 лет опыта в обслуживании компрессорного и пневматического оборудования
«Когда клапан перестаёт срабатывать, первое, что делает опытный механик — берёт мультиметр и меряет сопротивление катушки. Это занимает буквально две минуты. В половине случаев — обрыв обмотки, замена катушки, клапан работает как новый. Стоимость ремонта — цена одной катушки. Стоимость ошибки — выбросить полностью исправный клапан с целым корпусом и уплотнениями. Отдельно скажу про класс изоляции: для катушек 220V AC в промышленных условиях класс F — это не роскошь, а необходимость. Я несколько раз видел, как класс B горел на клапанах вблизи тепловых установок — летом, когда температура в щите управления поднималась до 45–50°C. Класс F с его запасом до 155°C в таких условиях служит без проблем. Оригинальная Aignep SOL20220AA000 здесь — правильный выбор.»
Соответствие стандартам: IEC 60730-1 (автоматические электрические управляющие устройства), класс изоляции F по IEC 60085, степень защиты IP65 по IEC 60529, разъём DIN 43650-A по EN 175301-803, директива RoHS.
Часто задаваемые вопросы (FAQ)
Как понять, что катушка SOL20220AA000 подходит к моему клапану Aignep?
Два параметра определяют совместимость: посадочный диаметр (у SOL20 — Ø13 мм, проверьте маркировку на корпусе клапана или в документации) и серия клапана (02F, 02P и совместимые серии Aignep с посадкой SOL20). Второй ориентир — артикул клапана: если в нём присутствует «20» в позиции серии катушки — SOL20220AA000 подходит. При сомнениях — обратитесь к специалистам Acvatron SRL с артикулом вашего клапана.
Чем отличается SOL20220AA000 от исполнений с суффиксами 001, 002?
Суффикс «000» — базовое исполнение без дополнительных элементов. Суффикс «001» добавляет светодиодный индикатор состояния катушки (LED в разъёме DIN). Суффикс «002» — защитный диод для подавления импульса обратной ЭДС при отключении (актуально при управлении от транзисторных выходов ПЛК). Для систем с ПЛК рекомендуется уточнить, требуется ли защитный диод — уточните у специалистов Acvatron SRL.
Можно ли заменить катушку 220V AC на 24V DC без замены клапана?
Да, это одно из ключевых преимуществ модульной конструкции Aignep: катушки разных напряжений взаимозаменяемы в пределах одной серии (SOL20) при совпадении посадочного диаметра. Для замены 220V AC на 24V DC нужна катушка SOL20024DA000 (или аналогичная в серии SOL20). Клапан при этом не демонтируется — меняется только катушка.
Что делать, если новая катушка греется сильнее обычного?
Незначительный нагрев катушки (до +60…+70°C на поверхности корпуса) при непрерывном включении — норма для AC-катушек мощностью 14 VA. Тревожный признак — нагрев свыше +80°C на поверхности или запах горелого: это указывает на превышение напряжения питания (более 10% от номинала), механическое заклинивание якоря или недостаточную вентиляцию монтажного места.
Совместима ли катушка с клапанами других производителей с посадкой Ø13 мм?
Теоретически возможно при совпадении посадочного диаметра и хода якоря, но Aignep не гарантирует совместимость с клапанами сторонних производителей. Геометрия якоря, усилие пружины и ход плунжера могут различаться — катушка может не развить достаточного усилия для полного открытия чужого клапана. Для надёжного результата используйте оригинальные сочетания катушки и клапана Aignep.
Закажите Aignep SOL20220AA000 в Acvatron SRL
Не меняйте исправный клапан из-за сгоревшей катушки — замените только то, что вышло из строя.
Также в ассортименте Acvatron SRL — клапан Aignep 02F03425E0 (3/2 NO, 1/4″, EPDM) и другие комплектующие Aignep.
Специалисты Acvatron SRL помогут подобрать нужное исполнение катушки по артикулу вашего клапана. Свяжитесь с нами через сайт acvatron.md.
Acvatron SRL — официальный поставщик пневматического и промышленного оборудования Aignep в Молдове
