Ключевые характеристики: цельнометаллический корпус; накидная гайка под трубку 8/6 мм с трёх сторон; рабочее давление до 25 бар. Типичное применение: стационарные пневмолинии без частой переборки, вибрационные установки, тормозные и вспомогательные магистрали спецтехники.
Расшифровка артикула
| Позиция в артикуле | Значение | Пояснение |
|---|---|---|
| AT | Acvatron | линейка собственной поставки Acvatron SRL |
| MC | Metal Connection | серия цельнометаллических фитингов с накидной гайкой |
| 20 | тип формы | 20 = тройник T-образный (аналог маркировки Vesta/CSNSP) |
| 08 | 8 мм | наружный диаметр подключаемой трубки |
| 06 | 6 мм | внутренний диаметр подключаемой трубки |
Назначение и принцип работы
Тройник с накидной гайкой служит для разветвления одной пневмолинии Ø8/6 мм на два дополнительных направления без применения цанговых зажимов. Герметичность достигается прямым прижимом торца трубки к коническому штуцеру фитинга при закручивании накидной гайки — в отличие от цанговых фитингов, здесь нормируется не только наружный, но и внутренний диаметр трубки, что даёт более жёсткую фиксацию и устойчивость к вибрации. Применяется там, где важна максимальная герметичность, а не удобство быстрой переборки.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Тип соединения | накидная гайка (3 шт.) | самое надёжное и герметичное среди пневмофитингов, но требует инструмента при монтаже |
| Подключение (все 3 порта) | трубка 8/6 мм (нар./внутр. Ø) | важно проверять оба диаметра трубки — не только наружный, как у цанговых |
| Рабочее давление | до 25 бар (вакуум −0,99 бар) | выше, чем у типовых цанговых аналогов (обычно до 16 бар) |
| Рабочая температура | −20…+100 °C | цельнометаллическая конструкция расширяет диапазон против пластиковых аналогов |
| Материал корпуса и гайки | латунь никелированная | стойкость к коррозии, длительный срок службы при частых вибрациях |
Ключевые особенности конструкции
Корпус, штуцера и накидные гайки выполнены из никелированной латуни, что обеспечивает высокую механическую прочность, устойчивость к вибрационным нагрузкам и расширенный температурный диапазон по сравнению с пластиковыми или цанговыми аналогами. Уплотнение соединения — не за счёт отдельного кольца, а прямым прижимом торца трубки к конической посадочной поверхности штуцера, поэтому важна ровная обрезка трубки без задиров. Конструкция полностью металлическая — без пластиковых вставок, подверженных старению.
Линейка серии
| Артикул Acvatron | Конфигурация портов | Форма |
|---|---|---|
| AT-MC10-08-06 | 8/6 – 8/6 | соединитель прямой |
| AT-MC20-08-06 | 8/6 – 8/6 – 8/6 | тройник T-образный (текущий товар) |
| AT-MC20-08-06-06 | 8/6 – 8/6 – 6/4 | тройник переходной (боковой отвод меньшего диаметра) |
| AT-MC30-08-06 | 8/6 – 8/6 – 8/6 – 8/6 | крестовина X-образная |
| AT-MC40-08-06-1/4 | 8/6 + G1/4 резьба | тройник с боковым резьбовым отводом |
⚠️ Правило выбора: если все три отвода должны обслуживать одинаковую по расходу линию — берите базовый тройник 8/6-8/6-8/6; если требуется меньший боковой отвод под датчик или дроссель — берите переходной вариант 8/6-8/6-6/4; если нужен резьбовой отвод под манометр или клапан — вариант с резьбой G1/4.
Совместимость / прямая замена
| Бренд-конкурент | Артикул | Совместимо | Примечание |
|---|---|---|---|
| Tierre Group (IT) | 2565TR 8/8/8 | ✅ | полный конструктивный аналог, тот же тип «накидная гайка», присоединительные размеры совпадают |
| Vesta / CSNSP | MC 20 08 08 | ✅ | взаимозаменяем по посадочным размерам и материалу |
| Camozzi (серия 6000, цанговые) | 6540 8 | ❌ | другой тип зажима (цанговый, не накидная гайка) — не взаимозаменяемо без замены типа трубки крепления |
| CSNSP пластиковый (SPN8-6) | SPN8-6 | ❌ | пластиковый корпус, цанговое соединение, вдвое ниже рабочее давление и температура — не замена в вибрационных и высокотемпературных узлах |
| Legris/Parker (push-in) | 3106 08 00 | ❌ | цанговый быстросъёмный тип, конструктивно и по монтажу не аналогичен |
Советы специалистов
Экспертные советы
- Перед монтажом снимите накидную гайку с фитинга, наденьте её на трубку, затем наденьте трубку на штуцер до упора и только после этого закручивайте гайку — иначе повредите резьбу или не добьётесь герметичности.
- Проверяйте оба диаметра трубки (наружный и внутренний) перед покупкой — в отличие от цанговых фитингов, здесь несовпадение внутреннего диаметра приводит к протечке даже при правильном наружном.
- Для узлов с частой вибрацией контролируйте момент затяжки накидной гайки динамометрическим ключом — недотяжка так же опасна, как перетяжка (может передавить трубку).
- Используйте этот тип фитинга там, где не планируется частая разборка — при регулярном демонтаже цанговые фитинги удобнее и быстрее в обслуживании.
💡 Лайфхак
Перед первой установкой слегка смочите торец трубки силиконовой смазкой, совместимой с материалом трубки — это облегчает посадку на штуцер без риска сдвинуть или порвать кромку при затяжке гайки.
⚠️ Частая ошибка
Закручивали накидную гайку без предварительной насадки трубки до упора на штуцер — в результате трубка держится «на честном слове» и срывается под давлением при первом скачке нагрузки.
Кому не подходит
- Участкам, где требуется частая разборка/сборка линии (например, для диагностики раз в смену) — тут удобнее цанговые быстросъёмные фитинги.
- Ограниченным по месту монтажным зонам — накидная гайка требует свободного пространства под ключ для затяжки.
- Системам с трубкой нестандартного внутреннего диаметра — важно точное совпадение обоих размеров.
10. ★ Практические кейсы
- На линии розлива с постоянной вибрацией конвейера заменили цанговые тройники на тройники с накидной гайкой — количество протечек за квартал снизилось с 6 до 0.
- На спецтехнике (навесное оборудование) при температуре эксплуатации до +90 °C пластиковые цанговые тройники плавились в местах контакта с двигателем — переход на цельнометаллические с накидной гайкой снял проблему полностью.
- При пусконаладке пневмоострова с 40 точками разветвления инженер зафиксировал на 30% меньше повторных протяжек по сравнению с проектом на цанговых фитингах за счёт более предсказуемой посадки трубки.
Мнение эксперта
Виталий Болучевский
Главный инженер Acvatron SRL, 15+ лет в отрасли
«Тройник с накидной гайкой — это выбор в пользу герметичности, а не удобства. Если узел собирается один раз и работает годами при вибрации или перепадах температуры — берите именно этот тип, а не цанговый аналог. Но всегда проверяйте внутренний диаметр трубки заказчика, а не только наружный: это самая частая причина возврата таких фитингов».
Написать инженеру: +373 69 605-720 (WhatsApp/Viber) | acvatron.md
FAQ
В чём разница между тройником с накидной гайкой и цанговым тройником? Накидная гайка прижимает трубку к штуцеру напрямую и требует инструмента при монтаже, но даёт более герметичное и вибростойкое соединение; цанговый фитинг монтируется без инструмента одним нажатием, но менее устойчив к вибрации и высоким температурам.
Почему для этого фитинга важен и наружный, и внутренний диаметр трубки? Штуцер фитинга уплотняется по внутренней поверхности трубки, а гайка фиксирует по наружной — несовпадение любого из двух диаметров даёт негерметичное или слишком тугое соединение.
Можно ли использовать этот тройник на вакуумных линиях? Да, конструкция рассчитана на диапазон от −0,99 до +25 бар, то есть подходит и для вакуумных участков пневмосистемы.
Подходит ли этот фитинг для повторного монтажа/демонтажа? Технически да, но повторная затяжка ускоряет износ посадочной поверхности штуцера — для узлов с частой разборкой Acvatron рекомендует цанговые фитинги.
Нужна ли дополнительная фум-лента или герметик на самой трубке? Нет, герметизация обеспечивается прижимом трубки гайкой к штуцеру; фум-лента нужна только на резьбовых версиях исполнения (например, боковой отвод G1/4), а не на само соединение с трубкой.
13. Полная таблица характеристик

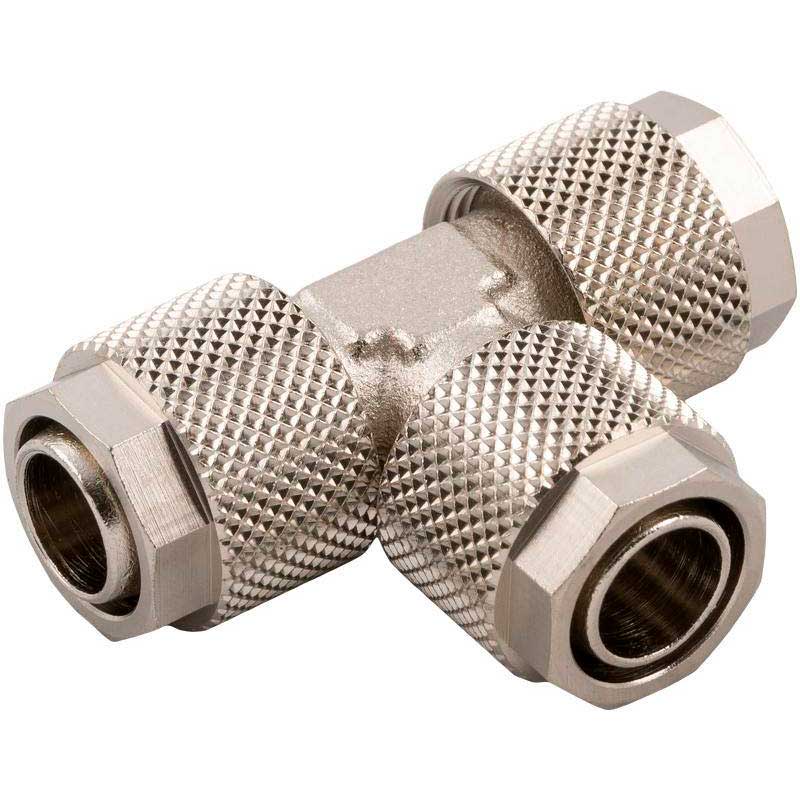

Тройники с накидной гайкой — общие характеристики Форма фитинга: тройник T-образный с накидной гайкой (3 порта) Масса: ≈ 32 г
Подключение 1 / 2 / 3 (идентичны) Тип: накидная гайка под трубку Размер: 8/6 мм (наружный/внутренний Ø)
Материалы Основной материал: латунь Корпус и гайка: латунь никелированная Уплотнение: прямой прижим торца трубки (без отдельного кольца)
Идентификационные данные Производитель/поставщик: Acvatron SRL Артикул: AT-MC20-08-06 Ед. изм.: шт.
Условия эксплуатации Рабочая среда: сжатый воздух / вакуум Рабочее давление: −0,99…+25 бар Рабочая температура: −20…+100 °C
