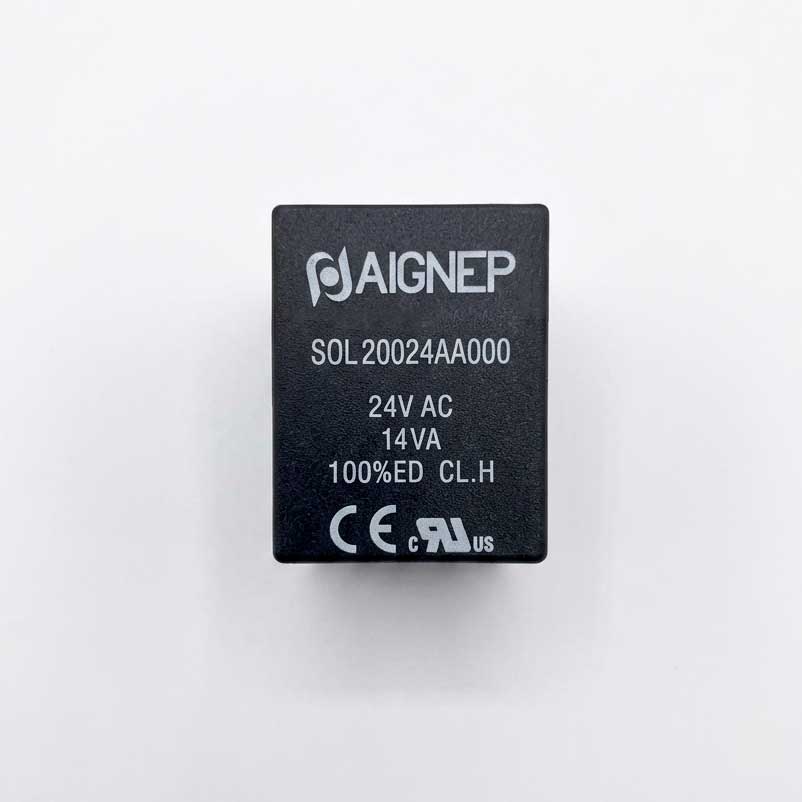

Катушка соленоида Aignep SOL200240AA000 — 24V AC, 14 VA, T30, ⌀13 мм, для пневматических клапанов Aignep

Проблема, с которой вы уже сталкивались

• Катушка сгорела, клапан перестал переключаться. Соленоидная катушка — расходный элемент: перегрев при длительной работе, скачок напряжения или механическое повреждение разъёма выводят её из строя. Замена катушки в 5–10 раз дешевле замены клапана целиком.
• Неизвестно, какая катушка нужна — AC или DC, какое напряжение. Перепутать 24V AC и 24V DC — самая частая ошибка. На вид катушки практически одинаковы, но физика разная: AC-катушка рассчитана на переменный ток 50 Гц. Подключение AC-катушки к DC-сети приведёт к перегреву и сгоранию за несколько минут.
• Артикул на этикетке не совпадает с каталогом. SOL200240AA000 и SOL20024AA000 — это одна и та же катушка Aignep: разные дистрибьюторы используют разный формат написания артикула. При заказе достаточно указать любой из вариантов.
• Непонятно, подойдёт ли катушка к нашему клапану. Основной параметр совместимости — диаметр сердечника ⌀13 мм (13,2 мм точно). SOL200240AA000 рассчитана на все клапаны Aignep серий с якорем ⌀13 мм: серии 70, 73, 74, 75 и ISO 5599.
• Нужна катушка на другое напряжение. В той же серии T30 с сердечником ⌀13 мм доступны: 24V DC (14W) — арт. SOL20024C6000, 220–230V AC (14VA) — арт. SOL20220AA000. Уточните при заказе.

Вовремя заменённая катушка — это час работы механика. Промедление с заменой ведёт к остановке пневматической линии.

Что такое катушка соленоида Aignep SOL200240AA000

Электромагнитная катушка (соленоид) — это обмотка из медного провода на пластиковом каркасе, которая при подаче напряжения создаёт магнитное поле. Это поле втягивает стальной сердечник (якорь) клапана, преодолевая усилие возвратной пружины — и клапан переключается. При снятии напряжения пружина возвращает сердечник и клапан в исходное положение.

Расшифровка артикула SOL200240AA000 / SOL20024AA000:

Почему Aignep? Aignep S.p.A. — итальянский производитель пневматической автоматики и соединительных компонентов, основан в 1978 году (г. Брешиа, Италия). Продукция сертифицирована CE, соответствует стандартам IEC/CEI. Серия SOL — катушки для собственных клапанных серий и ISO-совместимых клапанов других производителей с соответствующим диаметром сердечника.

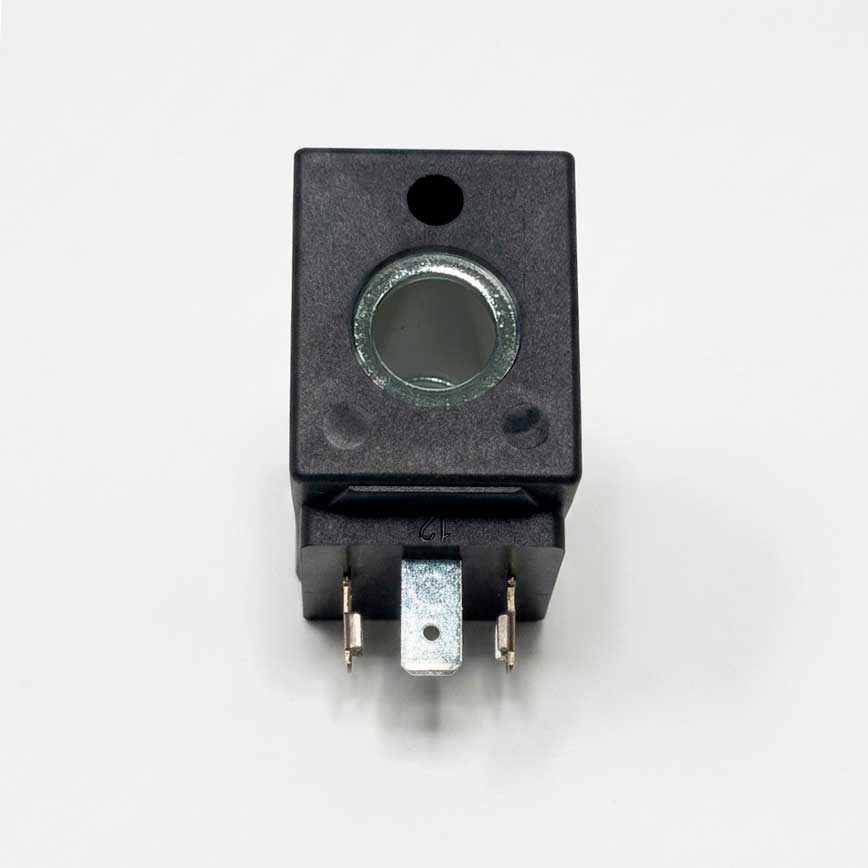

Конструкция: корпус из полиамида PA (нейлон), медная обмотка, встроенный разъём типа DIN 43650 (форм-фактор A). Монтаж — без инструмента: катушка надевается на трубку сердечника клапана и фиксируется накидной гайкой. Класс изоляции H (максимум 180°C для обмотки) обеспечивает надёжную работу при температурах до 70°C при непрерывном включении ED100%.

Технические характеристики

💡 Совет эксперта: при замене катушки всегда проверяйте напряжение на клеммах клапана под нагрузкой, а не только номинал сети. Падение напряжения в длинной кабельной трассе может снизить реальное напряжение до 20–21 V — на нижней границе допуска ±10% от 24V. Если при проверке напряжение на катушке ниже 21,6 V, катушка будет перегреваться и её ресурс сократится. Решение: увеличить сечение питающего кабеля или перейти на катушку с более широким допуском.

Аналоги по брендам и совместимые версии

Аналоги от других производителей (совместимы по диаметру сердечника ⌀13 мм и разъёму DIN 43650):

⚠️ Важно: при подборе аналога от другого производителя критично совпадение трёх параметров: напряжение и тип тока (AC 24V), диаметр сердечника (⌀13,2 мм), тип разъёма (DIN 43650 A). Геометрически похожие катушки с сердечником ⌀10 мм или ⌀9 мм не подойдут — якорь клапана просто не втянется полностью.

Почему именно Acvatron SRL — 5 весомых аргументов

Оригинальная продукция Aignep с документами

Мы поставляем оригинальные катушки Aignep итальянского производства с товарной накладной, сертификатом CE и указанием страны изготовления. Никакого «noname» под чужим логотипом.

Подбор по типу клапана и напряжению

Назовите артикул или серию вашего клапана Aignep — подтвердим совместимость и уточним нужное напряжение. Если нужна версия 220V AC или 24V DC — предложим соответствующие артикулы со склада.

Наличие на складе в Кишинёве

Наиболее востребованные катушки серии T30 (24V AC и 24V DC) держим в постоянном остатке. Отгрузка в день обращения при заказе до 14:00.

Документация для юридических лиц

К каждой позиции — товарная накладная с кодом ТН ВЭД. Для предприятий с учётом запасных частей — полный пакет для оприходования на склад.

Полный склад компонентов Aignep

Помимо катушек — клапаны, распределители, фитинги, трубки, коннекторы DIN, блоки подготовки воздуха Aignep. Комплектное оснащение пневматических линий от одного поставщика.

Сферы применения

Промышленная пневматика и автоматизация

• Управление пневматическими распределителями 5/2 и 3/2 на сборочных линиях
• Замена катушек в пневмоостровах и манифольдах
• Управление зажимными устройствами и приводами

Пищевая и упаковочная промышленность

• Приводы клапанов дозирующих систем
• Управление шиберами и заслонками технологических линий
• Пневматические секции упаковочных машин

Деревообработка и мебельное производство

• Управление пневматическими прижимами прессовых линий
• Клапаны систем пылеудаления и обдува
• Распределители питания вакуумных присосок

Машиностроение и металлообработка

• Клапаны систем СОЖ и смазки
• Управление зажимными гидравлическими и пневматическими патронами
• Автоматика испытательных стендов

Мнение эксперта

«Катушка соленоида — деталь, которую меняют реже всего, но которая останавливает всё, когда сгорает. На практике 90% отказов катушек — это не заводской брак, а эксплуатационные причины: скачок напряжения при аварийном отключении, длительная работа при пониженном напряжении или банальный конденсат на разъёме. Поэтому при замене я всегда рекомендую проверить напряжение на клеммах — не на щите, а прямо на разъёме катушки — и убедиться, что разъём плотно закрыт и уплотнён. IP65 работает только при установленном и защёлкнутом коннекторе. Открытый разъём — это IP00.»

Виталий Болучевский, главный инженер Acvatron SRL, 15 лет в отрасли

Применимые стандарты:

• IEC/CEI EN 60529 — степени защиты оболочек (IP65)
• IEC 60085 — классификация тепловой изоляции (класс H)
• DIN 43650 — разъёмы для соленоидных клапанов
• CE — декларация соответствия ЕС

Как правильно выбрать катушку соленоида: алгоритм из 5 шагов

1. Определите напряжение и тип тока. Посмотрите на шильдик клапана или схему управления: 24V AC или 24V DC — разные катушки. AC = переменный ток 50 Гц, DC = постоянный ток.
2. Измерьте диаметр сердечника. Диаметр трубки якоря, на которую надевается катушка. Для SOL200240AA000 — ⌀13,2 мм. Если ⌀9 мм или ⌀10 мм — нужна другая серия.
3. Проверьте тип разъёма. DIN 43650 форм-фактора A (стандарт для большинства промышленных клапанов). Убедитесь, что ваш кабель и коннектор совместимы.
4. Убедитесь в серии клапана. SOL200240AA000 совместима с клапанами Aignep серий 70, 73, 74, 75, ISO 5599 с якорем ⌀13 мм. Назовите нам артикул клапана — подтвердим за 5 минут.
5. Проверьте напряжение на клеммах. Перед установкой новой катушки измерьте фактическое напряжение на клеммах клапана. Оно должно быть в диапазоне 21,6–26,4 V (±10% от 24V).

Работа с возражениями

«Возьму дешевле — катушка есть на рынке»

Катушки «без марки» для соленоидных клапанов продаются по размеру корпуса, без привязки к диаметру сердечника и классу изоляции. Несоответствие диаметра сердечника даже на 0,2 мм — это неполное втягивание якоря, вибрация и гудение клапана, ускоренный износ якорной трубки. Итог: клапан выходит из строя через 200 000–300 000 циклов вместо 5 000 000+.

«Нужна катушка 220V, а не 24V»

Это другой артикул: SOL20220AA000 (220–230V AC, 14VA, ⌀13 мм). Та же серия T30, те же габариты, та же конструкция — меняется только обмотка. Уточните напряжение при заказе.

«Не уверен, подойдёт ли к нашему клапану»

Напишите нам артикул клапана Aignep или пришлите фото в WhatsApp — определим совместимую катушку за 5 минут. Если клапан другого производителя — укажите диаметр сердечника.

FAQ

❓ В чём разница между артикулами SOL200240AA000 и SOL20024AA000?

Это одна и та же катушка Aignep. SOL200240AA000 — формат написания в ряде дистрибьюторских каталогов, SOL20024AA000 — официальный каталожный артикул производителя. При заказе принимаются оба обозначения; поставляется одна и та же деталь итальянского производства.

❓ Чем катушка 24V AC отличается от 24V DC и можно ли их перепутать?

AC-катушка рассчитана на переменный ток 50/60 Гц — обмотка содержит короткозамкнутый виток (теневой ринг) для устранения вибрации при работе на переменном токе. DC-катушка лишена этого витка — её обмотка оптимизирована под постоянный ток. Подключение AC-катушки к DC-сети вызовет перегрев и сгорание за 1–5 минут. Обратная ситуация (DC в AC-сеть) — вибрация и гудение с постепенным разрушением обмотки. Всегда проверяйте тип тока на шильдике клапана.
