Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | 55000 00 007 / 5500000007 |
| Производитель | Aignep (Италия) |
| Серия | 55000 |

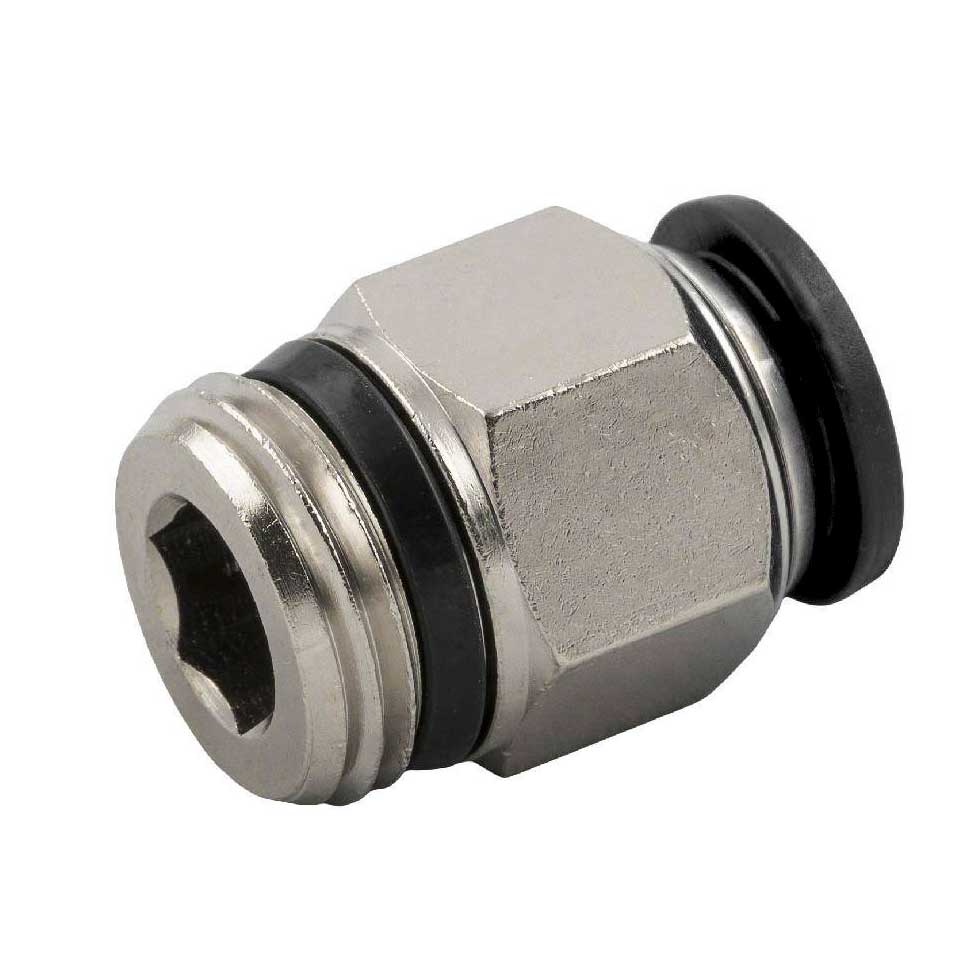

| Тип соединения | Прямой штуцер (male adaptor, tube-to-thread) |
| Подключение 1 | наружная резьба Uni 1/4″ («Universal Short») |
| Подключение 2 | трубка Ø8 мм, push-in |
| Материал корпуса | никелированная латунь |
| Материал цанги | нержавеющая сталь AISI 301 |
| Материал уплотнений | NBR (бутадиен-нитрильный каучук) |
| Тип монтажа | внешний / внутренний шестигранник |
| Рабочее давление | от вакуума (–0,99 бар) до 20 бар |
| Рабочая температура | от –20 °C до +80 °C |
| Рабочая среда | сжатый воздух, вакуум, вода |
| Длина (L) | ≈ 22 мм |
| Размер под ключ (CH) | 14 мм |
| Совместимые трубки | полиуретан (PU), нейлон (PA), полиэтилен (PE) и др. стандартные трубки Ø8 мм |
Особенности конструкции
- Универсальная короткая резьба «Universal Short». Позволяет устанавливать штуцер в порты с конической (BSPT / ISO 7) и цилиндрической (BSPP / ISO 228) резьбой, а также в отверстия с разной геометрией фаски.
- Быстрый монтаж push-in. Трубка вставляется до упора без инструмента; извлечение — нажатием отпускающего кольца. Многократные циклы без потери герметичности.
- Надёжная фиксация. Цанга из нержавеющей стали AISI 301 не деформирует трубку и устойчива к износу.
- Корпус из никелированной латуни. Высокая коррозионная стойкость, прочность и аккуратный внешний вид.
- Уплотнение NBR. Совместимо со сжатым воздухом (в том числе с масляными примесями), водой и вакуумом.
- Компактные размеры. Короткая резьбовая часть и небольшая длина удобны при монтаже в ограниченном пространстве.
- Итальянское качество OEM. Оригинальная деталь Aignep серии 55000 для промышленного применения.
Область применения
- Подключение пневмотрубок к распределителям, цилиндрам, блокам подготовки воздуха и другому оборудованию.
- Промышленные пневмосистемы и линии автоматизации.
- Сборочные, упаковочные, текстильные и роботизированные линии.
- Контуры сжатого воздуха, вакуума и технической воды.
- Ремонт и модернизация существующих пневмотрасс.
- Применение, где требуется быстрый монтаж/демонтаж без инструмента и универсальная совместимость по резьбе.
Важно при монтаже
Используйте трубки с точным наружным диаметром 8 мм. Торец трубки должен быть ровным, без заусенцев. Вставляйте трубку до упора. Затягивайте штуцер через шестигранник, соблюдая рекомендованный момент (для 1/4″ обычно 5–7 Н·м). Не превышайте 20 бар и температурный диапазон –20…+80 °C. При работе с вакуумом проверяйте герметичность соединения. Избегайте агрессивных растворителей, несовместимых с NBR.
Весь ассортимент цанговых фитингов — в каталоге Acvatron.
Часто задаваемые вопросы (FAQ)
Для какой трубки подходит 55000 00 007? Для трубок наружным диаметром 8 мм (полиуретан, нейлон, полиэтилен и другие совместимые материалы).
Какая резьба у этого штуцера? Наружная универсальная короткая резьба Uni 1/4″ («Universal Short»). Подходит для портов с конической и цилиндрической резьбой 1/4″.
Какое максимальное давление выдерживает штуцер? До 20 бар (рабочее). Минимальное давление — вакуум до –0,99 бар.
Можно ли использовать с водой и вакуумом? Да, фитинг рассчитан на сжатый воздух, вакуум и воду.
Нужен ли инструмент для монтажа трубки? Нет. Это классическое push-in соединение: трубка вставляется вручную до упора, извлекается нажатием отпускающего кольца. Для затяжки резьбы используется ключ на 14 мм.
