Штекер OP20M

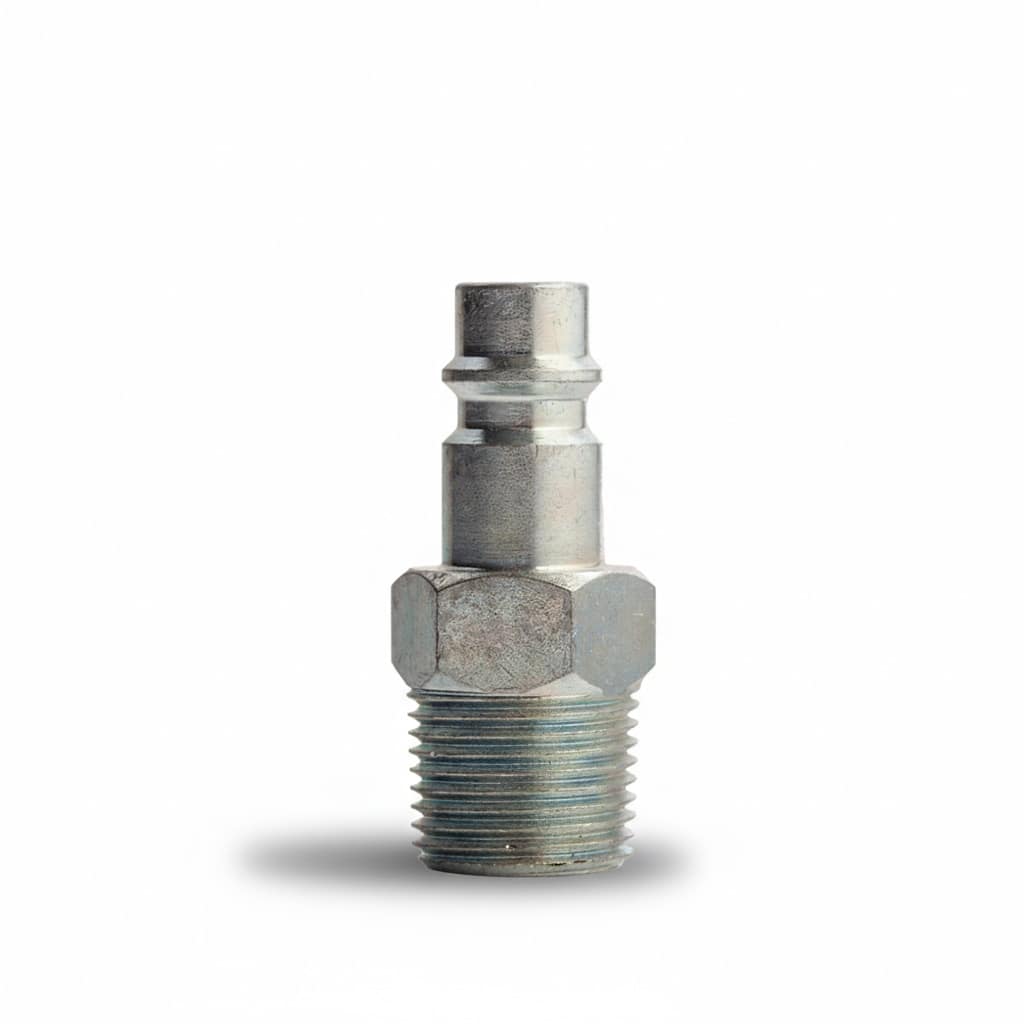

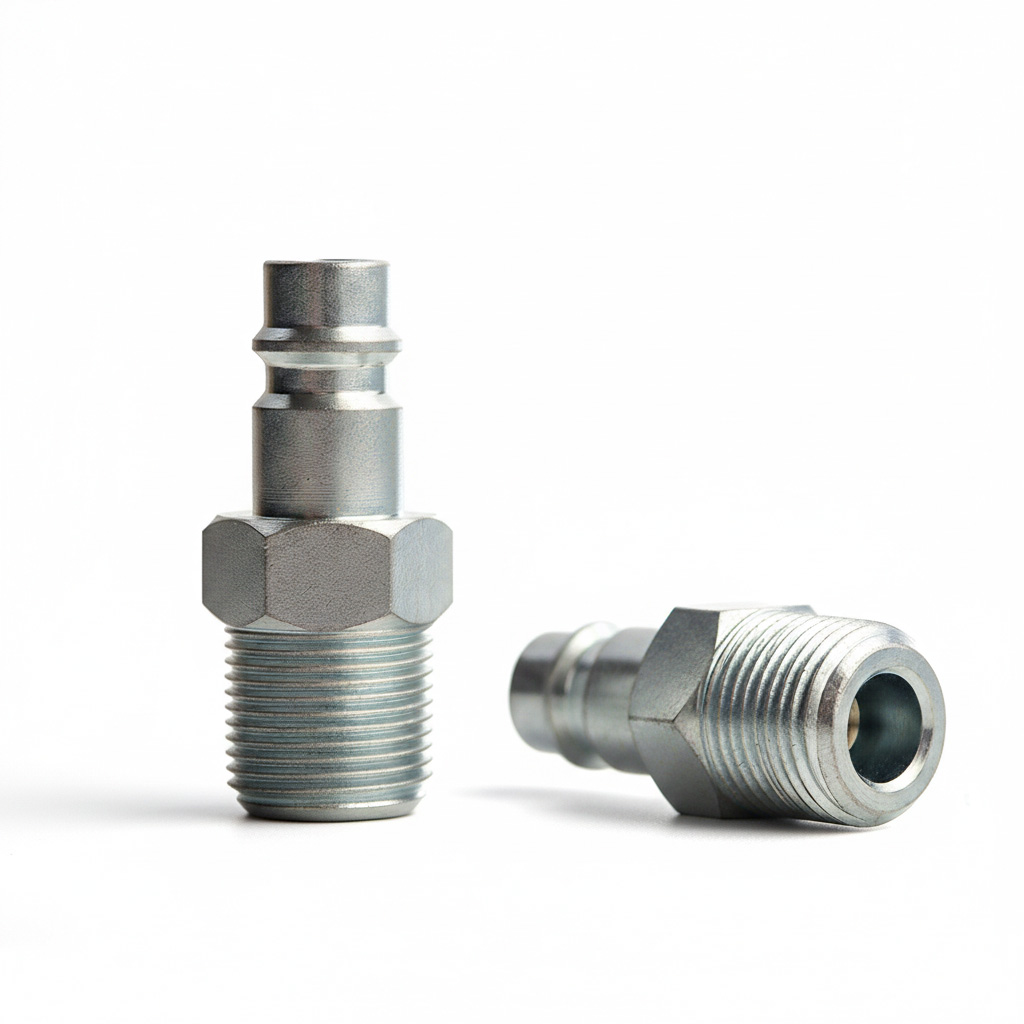

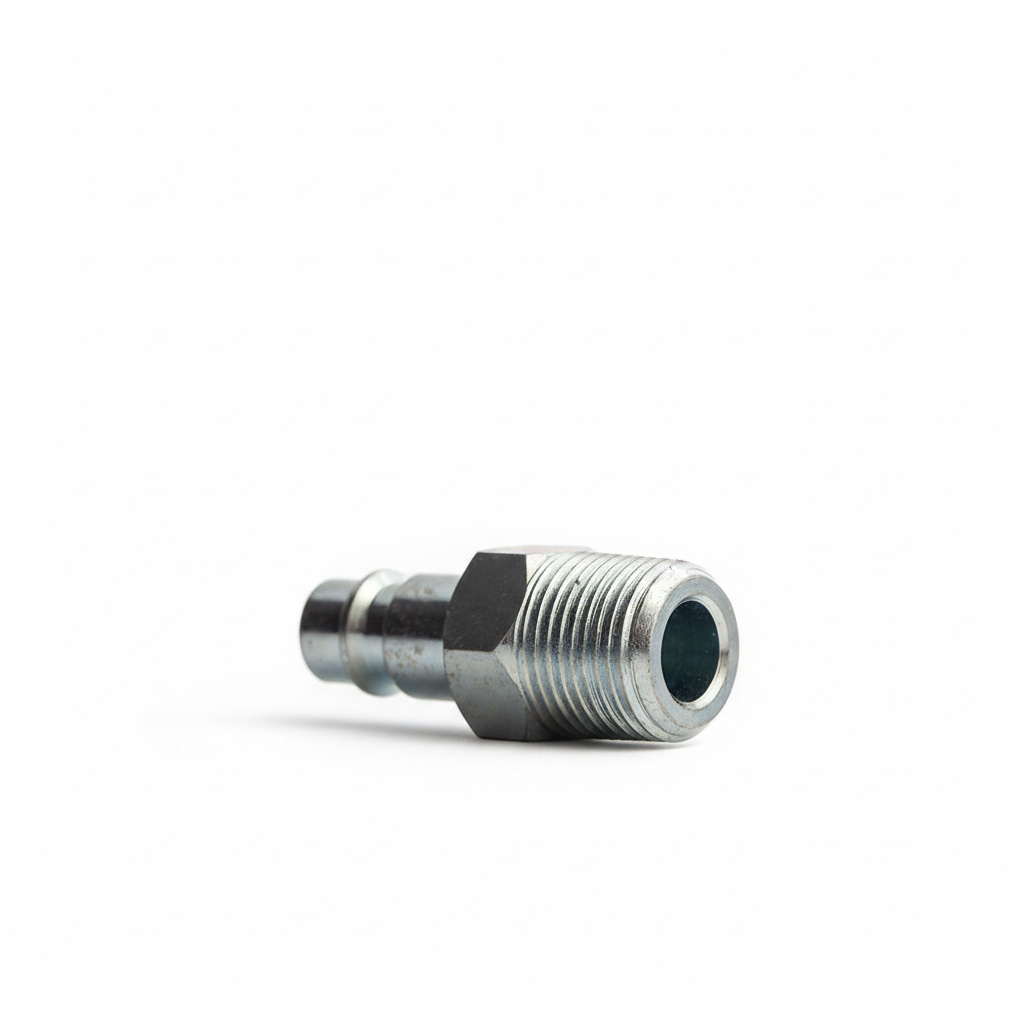

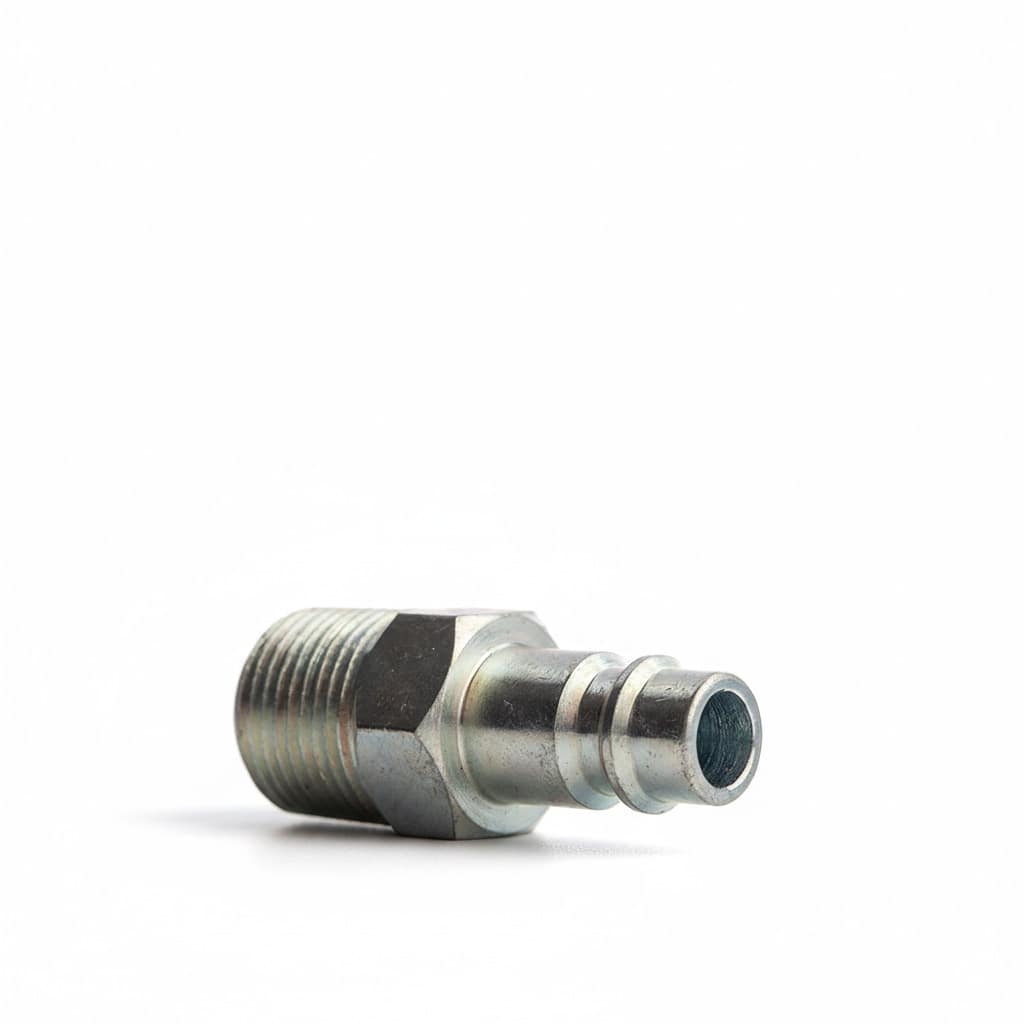

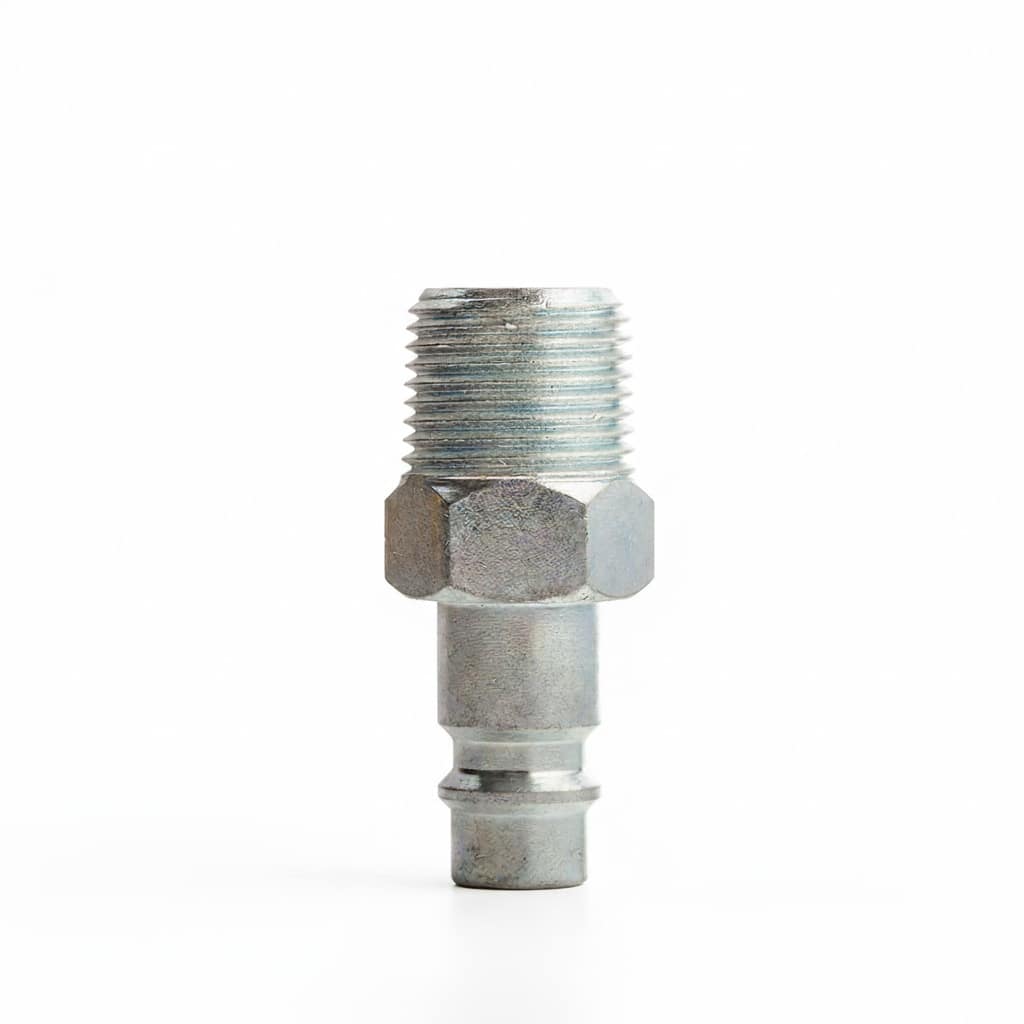

Штекер OP20M — пневматический ниппель (папа) типа Orion с наружной резьбой BSP G 1/4″. Предназначен для быстрого подключения и отключения пневмоинструмента, пневматических шлангов и оборудования без использования ключей. Изготовлен из латуни с антикоррозийным покрытием, рассчитан на давление до 20 бар. Совместим со всеми муфтами серии Orion: NC20M, NC30M.
Характеристики

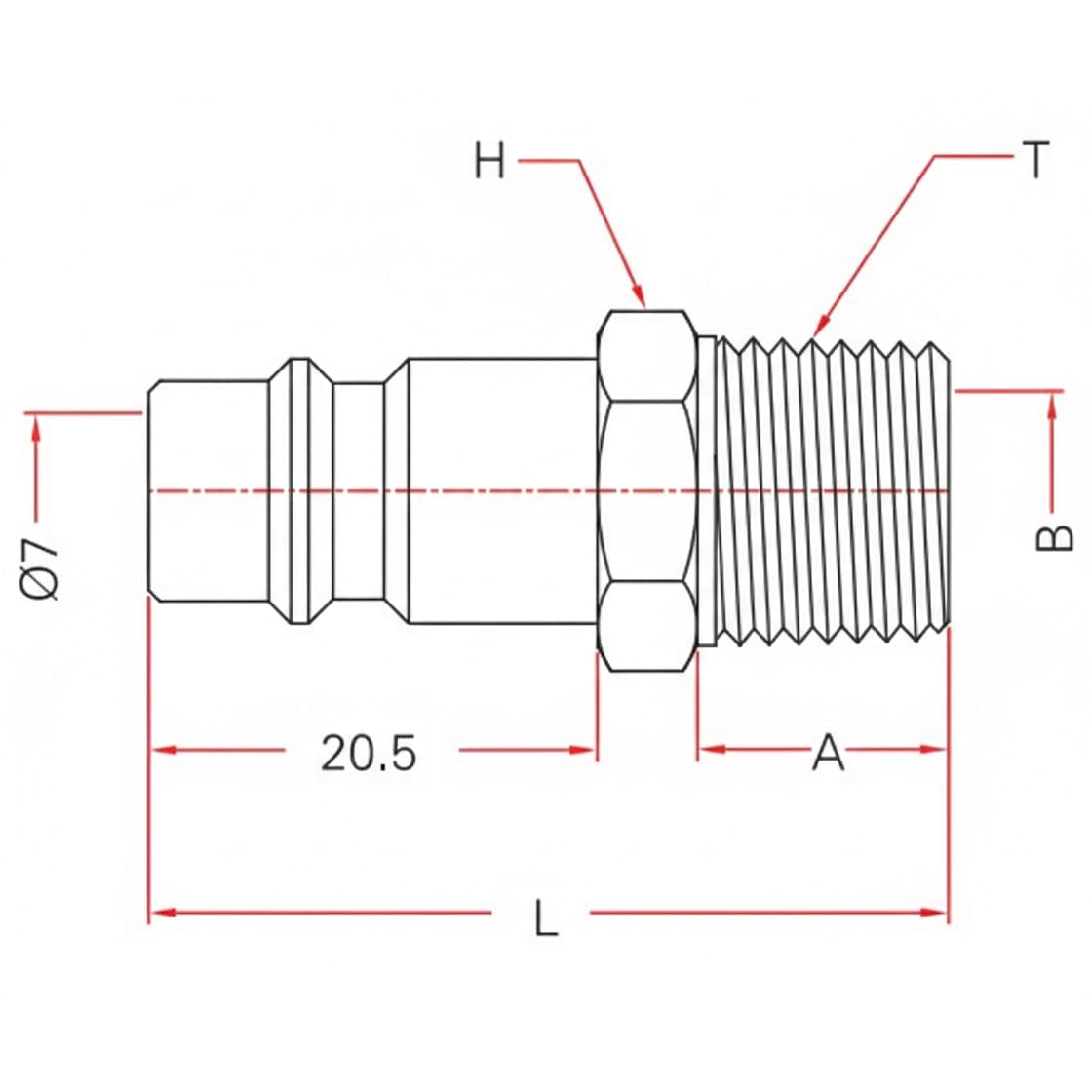

Технические размеры (мм):
Особенности и применение:
Штекеры серии OP (совместимые с муфтами OC)
|
Модель
|
Тип соединения
|
L (мм)
|
A (мм)
|
T (Резьба)
|
ØB (мм)
|
Примечание
|
|---|---|---|---|---|---|---|
|
OP20M
|
1/4″ Наружная резьба
|
36
|
11
|
1/4 PT
|
8
|
—
|
|
OP30M
|
3/8″ Наружная резьба
|
38.5
|
12.5
|
3/8 PT
|
11
|
—
|
|
OP40M
|
1/2″ Наружная резьба
|
41
|
14
|
1/2 PT
|
14
|
—
|
|
OP20F
|
1/4″ Внутренняя резьба
|
33.5
|
11
|
1/4 PT
|
—
|
—
|
|
OP30F
|
3/8″ Внутренняя резьба
|
37
|
12.5
|
3/8 PT
|
—
|
—
|
|
OP40F
|
1/2″ Внутренняя резьба
|
41
|
14
|
1/2 PT
|
—
|
—
|
|
OP20H
|
1/4″ Шланг
|
46
|
21
|
—
|
4
|
ØT=7 мм
|
|
OP25H
|
5/16″ Шланг
|
46
|
21
|
—
|
5.7
|
ØT=9 мм
|
|
OP30H
|
3/8″ Шланг
|
48
|
23
|
—
|
7
|
ØT=10.5 мм
|
|
OP40H
|
1/2″ Шланг
|
51
|
28
|
—
|
9.5
|
ØT=13.5 мм
|
|
OP20P
|
5мм * 8мм (PU трубка)
|
38.5
|
13
|
—
|
4
|
Цанговое соединение
|
|
OP30P
|
6.5мм * 10мм
|
44
|
18.5
|
—
|
5
|
Цанговое соединение
|
|
OP40P
|
8мм * 12мм
|
45.5
|
20
|
—
|
6.5
|
Цанговое соединение
|
Быстроразъемные муфты серии OC (OC STYLE)
|
Модель
|
Тип соединения (Применение)
|
L (мм)
|
A (мм)
|
T (Резьба)
|
H (HEX)
|
ØB (мм)
|
ØT (мм)
|
|---|---|---|---|---|---|---|---|
|
OC20M
|
1/4″ Наружная резьба
|
44.3
|
11
|
1/4 PT
|
22
|
8
|
—
|
|
OC30M
|
3/8″ Наружная резьба
|
45.8
|
12.5
|
3/8 PT
|
22
|
11
|
—
|
|
OC40M
|
1/2″ Наружная резьба
|
47.3
|
14
|
1/2 PT
|
22
|
14
|
—
|
|
OC20F
|
1/4″ Внутренняя резьба
|
43
|
11
|
1/4 PT
|
22
|
—
|
—
|
|
OC30F
|
3/8″ Внутренняя резьба
|
45.6
|
12.5
|
3/8 PT
|
22
|
—
|
—
|
|
OC40F
|
1/2″ Внутренняя резьба
|
48
|
14
|
1/2 PT
|
24
|
—
|
—
|
|
OC20H
|
1/4″ Шланг (елочка)
|
58.3*
|
—
|
—
|
22
|
4
|
7
|
|
OC25H
|
5/16″ Шланг (елочка)
|
58.3*
|
—
|
—
|
22
|
5.7
|
9
|
|
OC30H
|
3/8″ Шланг (елочка)
|
58.3*
|
—
|
—
|
22
|
7
|
10.5
|
|
OC40H
|
1/2″ Шланг (елочка)
|
58.3*
|
—
|
—
|
22
|
9.5
|
13.5
|
Описание и назначение
Тип Orion — самый распространённый стандарт в СНГ и Молдове
Соединения типа Orion (американский стандарт) являются наиболее распространёнными в пневматических системах мастерских, автосервисов и промышленных предприятий Молдовы и стран СНГ. Штекер OP20M совместим со всеми муфтами серии Orion независимо от производителя — достаточно совпадения типа и резьбы.
Конструкция: ниппель (штекер, папа)
OP20M — это неподвижная часть соединения, которая вкручивается в инструмент, шланг или коллектор. При вставке в муфту NC20M шарики фиксатора муфты автоматически захватывают канавку штекера — соединение замыкается без кнопки. Разъединение — нажатием на втулку муфты.
Латунь с антикоррозийным покрытием
Корпус изготовлен из литой латуни ЛС59-1 с никелевым или хромовым антикоррозийным покрытием. Обеспечивает полную герметичность соединения при давлении до 20 бар и устойчивость к влажной среде компрессорной станции.
Применение
- Подключение пневматических гайковёртов, дрелей, шлифмашин, ударных инструментов
- Соединение шланга с краскопультом, пескоструйным пистолетом, продувочным пистолетом
- Подключение к коллектору или разветвителю пневматической магистрали
- Замена изношенного штекера на пневмоинструменте или шланге
Как выбрать правильный размер
Штекер OP20M имеет резьбу G 1/4″ — это самый распространённый размер для ручного пневмоинструмента. Если на вашем инструменте или шланге резьба G 3/8″, потребуется модель OP30M. Проверьте размер резьбы штангенциркулем или по маркировке на инструменте перед заказом.
Совместимые товары из каталога Acvatron
- Муфта NC20M — ответная часть (мама) для штекера OP20M
- Муфта NC30M — для резьбы G 3/8″
- Спиральные полиуретановые шланги SHPI со встроенными коннекторами
- Краскопульты и пневмоинструменты серии SHPI
