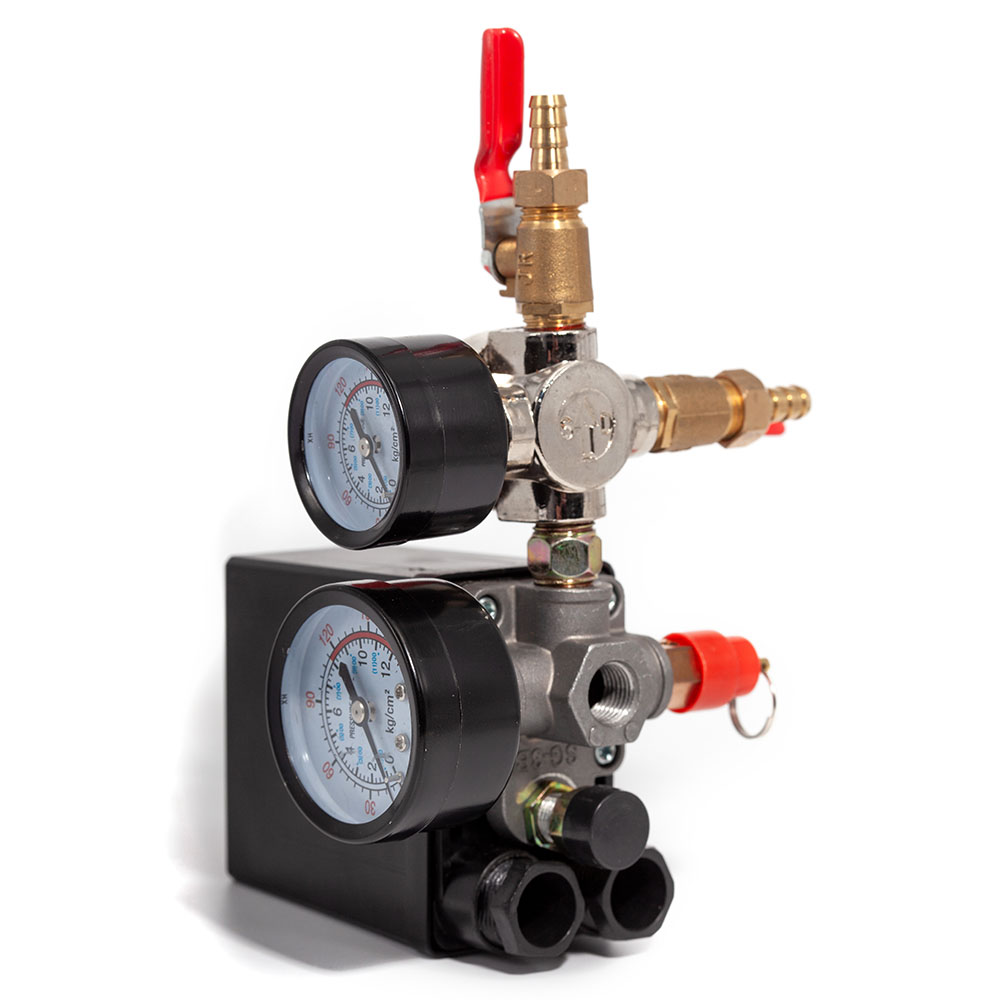

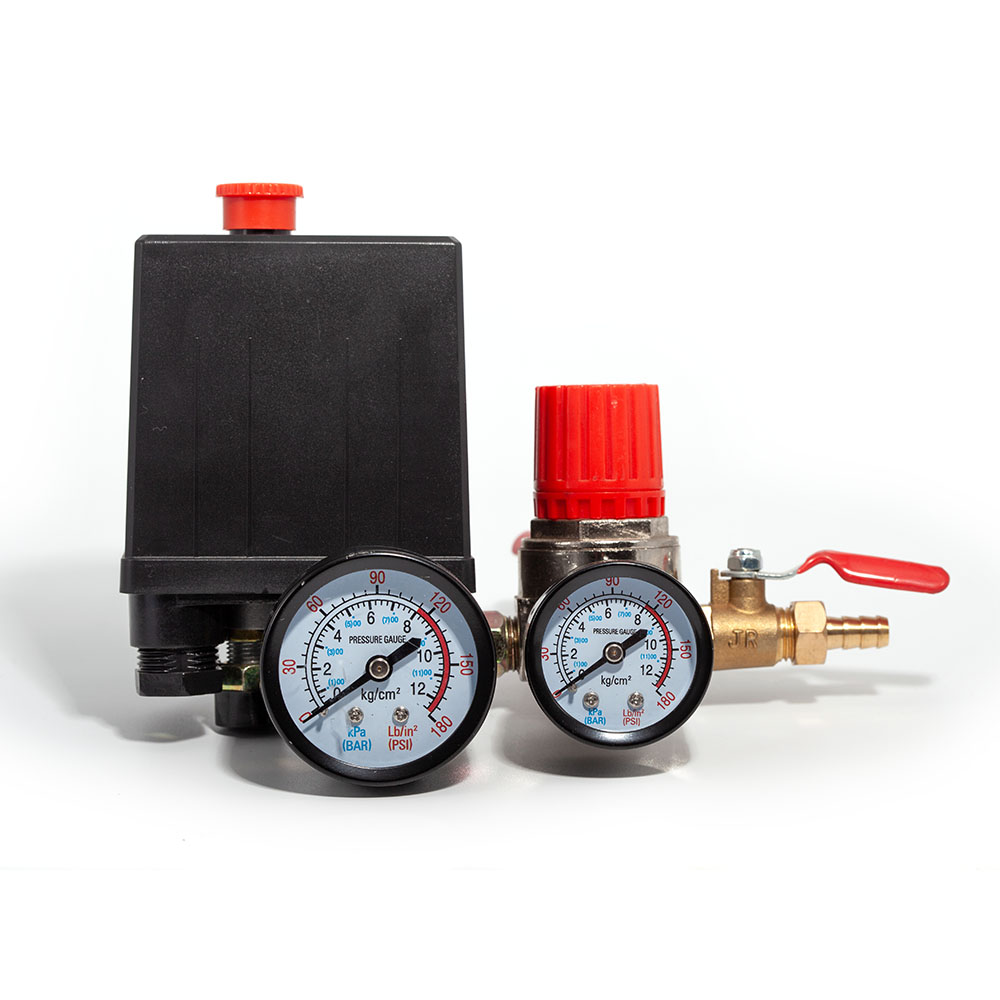

Реле давления 200V — 1/4″ F x 4 с редуктором, с манометрами, предохранительным клапаном и 2 краниками
Реле давления 200V — 1/4″ F x 4 с редуктором, с манометрами, предохранительным клапаном и 2 краниками — это электромеханический прессостат для поршневого компрессора, предназначенный для автоматического управления электродвигателем по давлению в ресивере. Устройство включает мотор при падении давления ниже нижнего порога и отключает его при достижении верхнего порога, обеспечивая стабильную работу всей пневматической системы без постоянного участия оператора.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания | 220 В (однофазное, 50 Гц) |
| Присоединительная резьба | G 1/4″ внутренняя (Female) |
| Количество выходов | 4 (F x 4) |
| Разгрузочный клапан | Встроен, трубка ⌀ 6 мм |
| Регулировка давления | Регулировочные болты (основной P + дифференциальный dP) |
| Материал корпуса | Литой алюминий / силумин |
| Применение | Однофазные поршневые компрессоры |
| Совместимость | Remeza AirCast, MZB и аналоги с резьбой G 1/4″ |
Что такое реле давления и как оно работает
Реле давления (прессостат) — ключевой элемент системы управления компрессором. Принцип работы прост: мембрана внутри реле реагирует на давление воздуха из ресивера и механически замыкает или размыкает электрические контакты, управляя двигателем.
Цикл работы выглядит следующим образом: компрессор накачивает воздух → давление в ресивере достигает верхнего порога → реле разрывает цепь питания двигателя → потребитель расходует воздух → давление падает до нижнего порога → реле снова замыкает цепь и двигатель запускается. Этот цикл повторяется автоматически без участия оператора.

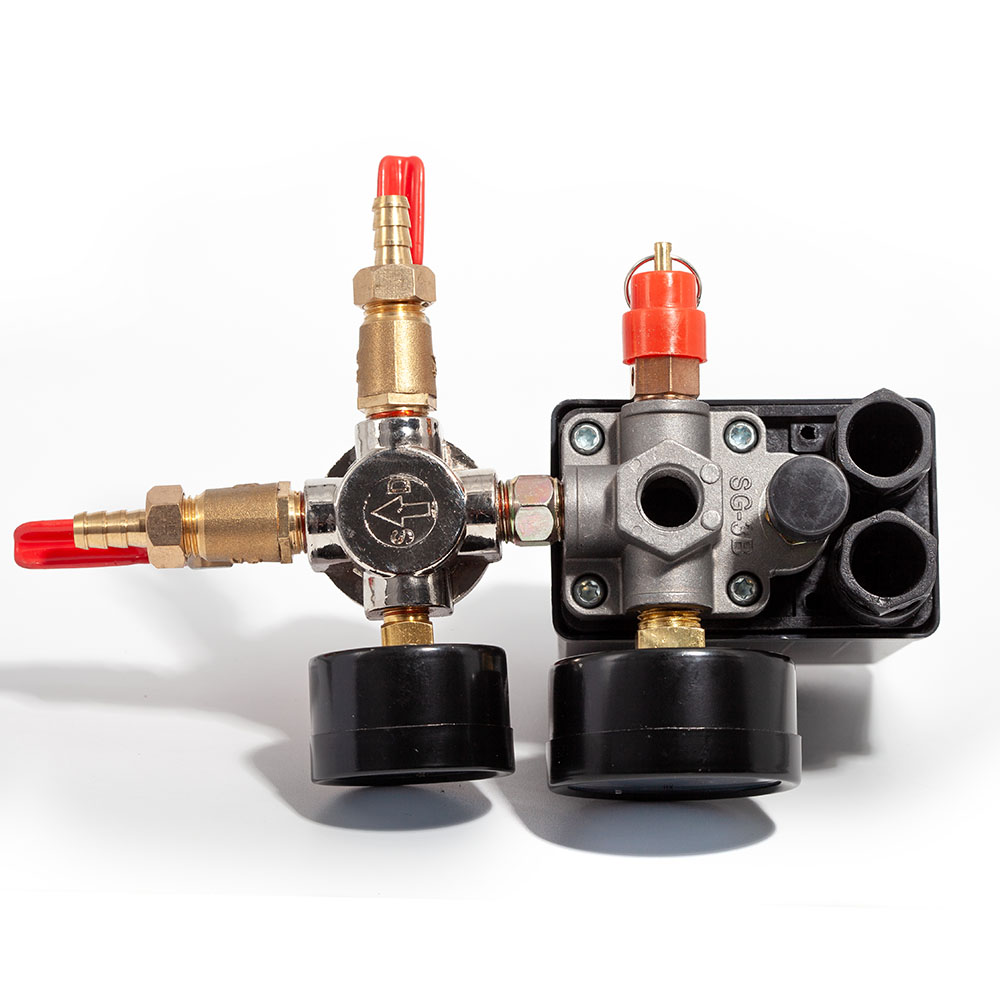

Зачем нужны 4 выхода: функциональность F x 4
Модификация с четырьмя выходами G 1/4″ превращает реле давления в многофункциональный коллектор, к которому одновременно можно подключить:
- Основная магистраль — подача сжатого воздуха к потребителю или пневматическому инструменту.
- Манометр — для визуального контроля давления в системе.
- Предохранительный клапан — аварийный сброс давления при неисправности реле.
- 4-й порт — дополнительный выход: быстросъёмное соединение, сливной кран или заглушка.
Такая компоновка избавляет от необходимости устанавливать отдельный коллектор и упрощает монтаж обвязки на поршневом компрессоре.

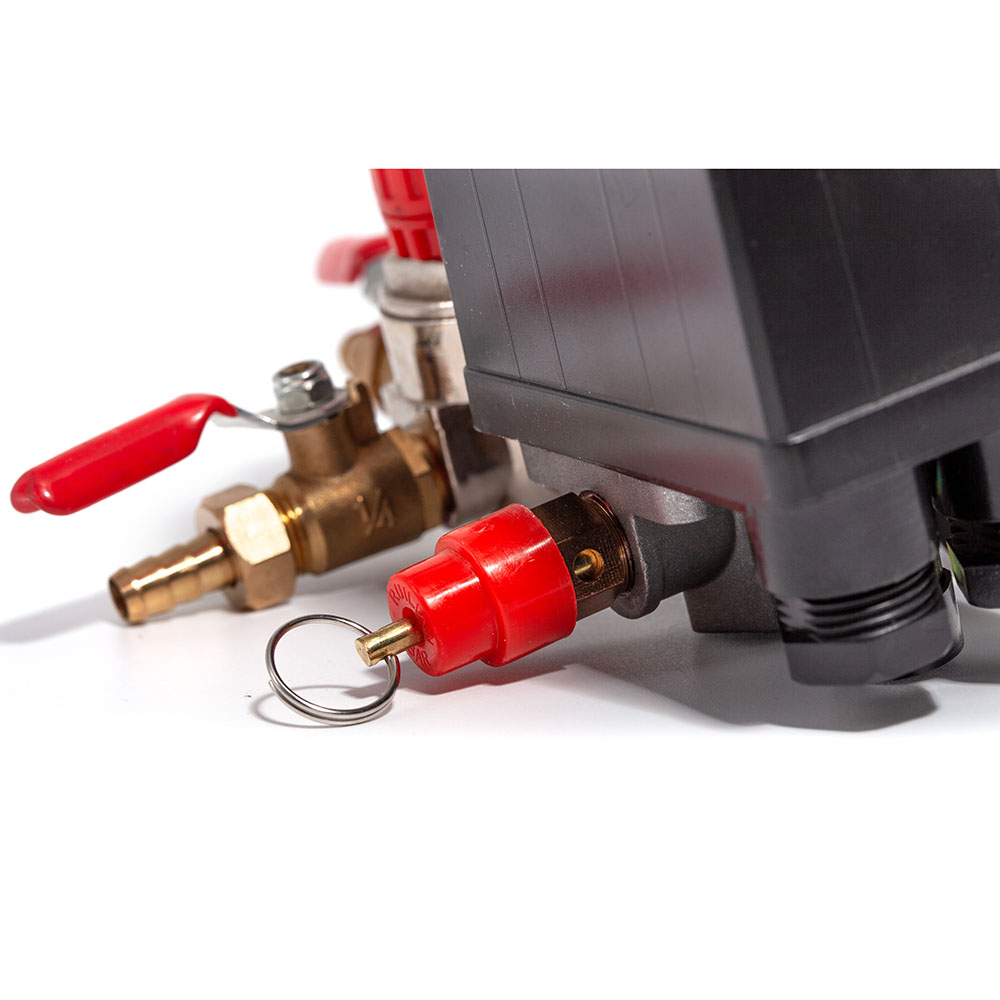

Разгрузочный клапан: зачем он нужен и как подключить
Встроенный разгрузочный клапан (unloader valve) — одна из важнейших функций данного реле. При каждой остановке компрессора в головке цилиндра и в трубке от головки до обратного клапана остаётся сжатый воздух. Если не сбросить это давление, при следующем пуске двигатель будет работать против давления с самого начала, что резко увеличивает пусковой ток и нагрузку на пусковую обмотку.
Как подключить: к штуцеру разгрузочного клапана диаметром 6 мм подключается гибкая трубка (например, Rilsan/PA12), второй конец которой вставляется в специальный порт обратного клапана на выходе головки компрессора. В момент остановки двигателя реле открывает разгрузочный клапан, давление из трубки стравливается в атмосферу — и следующий пуск происходит без нагрузки.
Как правильно выбрать реле давления: критерии совместимости
При замене или подборе реле давления для поршневого компрессора необходимо убедиться в совпадении следующих параметров:
- Напряжение: данное реле рассчитано на 220 В (однофазное). Для трёхфазных компрессоров 380 В требуются модели серии Condor MDR3.
- Резьба подключения: G 1/4″ внутренняя — стандарт для большинства компрессоров мощностью до 2,2 кВт. Более мощные модели могут иметь резьбу G 3/8″ или G 1/2″.
- Ток нагрузки: уточните мощность и рабочий ток вашего двигателя, чтобы он не превышал допустимый ток контактов реле.
- Диапазон давлений: убедитесь, что рабочие давления вашей системы попадают в диапазон регулировки данного реле.
Реле 200V 1/4″ F x 4 подходит в качестве универсальной замены для компрессоров Remeza AirCast, MZB и большинства китайских и европейских однофазных поршневых компрессоров с резьбой G 1/4″.
Регулировка порогов давления включения и отключения
Реле оснащено двумя регулировочными болтами под плоскую отвёртку:
- Болт P (основной) — регулирует верхний порог отключения (давление, при котором компрессор останавливается).
- Болт dP (дифференциальный) — регулирует разницу между верхним и нижним порогами (гистерезис).
Пример настройки: P = 8 бар, dP = 2 бар → компрессор отключается при 8 бар, включается при 6 бар. Перед регулировкой обязательно обесточьте компрессор и сбросьте давление в ресивере. Также рекомендуется установить фильтр сжатого воздуха перед точкой подключения реле, чтобы защитить мембрану от загрязнения.
Часто задаваемые вопросы (FAQ)
Что такое реле давления (прессостат) и зачем оно нужно?
Реле давления автоматически включает и отключает электродвигатель поршневого компрессора в зависимости от давления в ресивере. При падении давления ниже нижнего порога реле включает мотор, при достижении верхнего — отключает. Это защищает оборудование от перегрева и износа.
Для каких компрессоров подходит реле 200V 1/4″ F x 4?
Подходит для однофазных поршневых компрессоров 220 В с резьбой G 1/4″ на ресивере или коллекторе: Remeza AirCast, MZB и большинство бытовых и полупрофессиональных моделей мощностью до 2,2 кВт.
Зачем нужны 4 выхода у реле F x 4?
Четыре выхода G 1/4″ позволяют одновременно подключить магистраль подачи воздуха, манометр, предохранительный клапан и дополнительный порт (быстросъёмное соединение или заглушку). Реле выступает как компактный коллектор, упрощая монтаж обвязки компрессора.
Что такое разгрузочный клапан и как его подключить?
Разгрузочный клапан сбрасывает давление из головки компрессора после остановки двигателя, облегчая повторный запуск. К штуцеру ⌀ 6 мм подключается гибкая трубка (Rilsan), идущая от обратного клапана на выходе цилиндра.
Как настроить давление включения и отключения?
Болт P задаёт верхний порог отключения, болт dP — разницу между порогами. Например: P = 10 бар, dP = 2 бар → компрессор отключается при 10 бар и включается при 8 бар. Регулировку проводите при обесточенном компрессоре и сброшенном давлении.
Можно ли заменить оригинальное реле Remeza на данный прессостат?
Да, при совпадении резьбы G 1/4″, напряжения 220 В и диапазона рабочих давлений. Реле 200V F x 4 является совместимой заменой для большинства компрессоров Remeza AirCast и аналогичных моделей.
