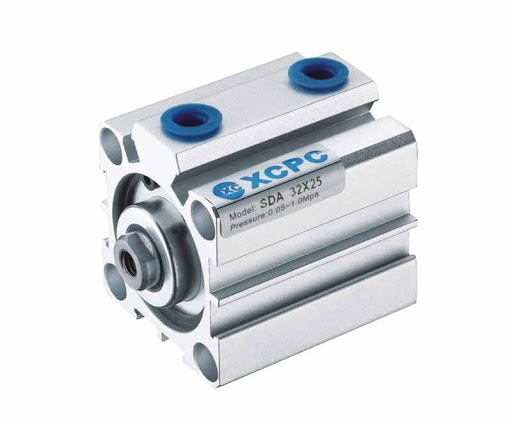

Пневматический цилиндр SDA-32X50-S-B: Компактная мощь для промышленной автоматизации
SDA-32X50-S-B — это компактный пневматический цилиндр двойного действия серии Thin Type, специально разработанный для обеспечения линейного перемещения в условиях жесткого дефицита монтажного пространства. Благодаря диаметру поршня 32 мм и ходу 50 мм, данное устройство является идеальным решением для прецизионных задач зажима, фиксации и перемещения в автоматизированных линиях.
2
People watching this product now!
Описание
Технические характеристики SDA-32X50-S-B
Модель SDA-32X50-S-B сочетает в себе малые габариты и высокие эксплуатационные показатели, подтвержденные заводскими испытаниями XCPC.
|
Параметр
|
Значение
|
|---|---|
|
Тип действия
|
Двойного действия (Double Action)
|
|
Диаметр цилиндра (Bore)
|
32 мм
|
|
Ход поршня (Stroke)
|
50 мм
|
|
Рабочая среда
|
Фильтрованный сжатый воздух
|
|
Рабочее давление
|
0.1 – 0.9 МПа (1.0 – 9 кгс/см²)
|
|
Испытательное давление (Proof)
|
1.35 МПа
|
|
Диапазон рабочих температур
|
-5°C … +70°C
|
|
Скорость поршня
|
30 – 350 мм/с
|
|
Тип демпфирования
|
Фиксированный (Fixed Type Buffer)
|
|
Размер присоединительного порта
|
G 1/8″
|
|
Магнит на поршне (S)
|
В комплекте (With Magnet)
|
|
Тип резьбы штока (B)
|
Наружная резьба (Outer Thread)
|
Преимущества и сильные стороны
Основываясь на моем 15-летнем инженерном опыте, я выделяю четыре ключевых преимущества, которые делают SDA-32X50-S-B эталоном в своем классе:
- Ультракомпактный профиль корпуса: Серия SDA (Thin Type) значительно короче стандартных цилиндров ISO, что позволяет интегрировать их в малогабаритные узлы станков без потери мощности.
- Готовность к цифровой автоматизации (Индекс «S»): Встроенный магнитный диск на поршне позволяет использовать компактные датчики положения (например, серии XC-31R), обеспечивая прецизионную обратную связь с контроллером.
- Усиленный шток с наружной резьбой (Индекс «B»): Использование наружной резьбы штока упрощает монтаж стандартных наконечников и вилочных головок, обеспечивая более высокую осевую жесткость соединения.
- Высокое качество материалов: Корпус выполнен из анодированного алюминиевого сплава, а ключевые уплотнения импортируются из Германии и Японии, что гарантирует стабильную работу при давлениях до 0.9 МПа.
Сферы применения
Прибор незаменим в отраслях, требующих высокой цикличности и компактности:
- Электроника: сборка плат, позиционирование мелких компонентов.
- Упаковочное оборудование: механизмы запечатывания, обрезки и маркировки.
- Медицинское приборостроение: манипуляторы лабораторных установок.
- Пищевая индустрия: системы сортировки в условиях ограниченного пространства.
Мнение эксперта: Виталий Болучевский «За 33 года развития XCPC превратилась из локального производителя в глобального эксперта, чья продукция проходит аудит таких гигантов, как Bureau Veritas и SGS. Модель SDA-32X50-S-B — это результат работы высокотехнологичных CNC-центров из США и Японии. При правильной подготовке воздуха через блоки FRL ресурс этого цилиндра превышает расчетные показатели большинства азиатских аналогов».
Оборудование соответствует международной системе качества ISO 9001:2000 и имеет европейский сертификат CE.
FAQ: Часто задаваемые вопросы
1. Какие датчики положения подходят для этого цилиндра? Для модели SDA-32X50-S-B идеально подходят компактные магнитные датчики серии XC-31R или XC-21R, которые устанавливаются в специальные пазы на корпусе.
2. Требуется ли смазка воздуха для этой серии? Согласно спецификации, цилиндр может работать без принудительной смазки (non-lube), однако использование масла типа Turbine oil ISO Vg32 может продлить срок службы уплотнений при высоких скоростях.
3. Какое усилие развивает цилиндр диаметром 32 мм? При стандартном рабочем давлении 6 кгс/см² теоретическое усилие на выталкивание составляет около 48.2 кгс.
На основе технического каталога XCPC, обе серии — SDA и ACQ — относятся к категории компактных («тонких») цилиндров (Thin Type Compact Cylinder), специально разработанных для максимальной экономии монтажного пространства.
Несмотря на схожее назначение, между ними есть различия в степени компактности и технических возможностях:
1. Сравнение габаритов (на примере диаметра 32 мм)
Анализ размерных таблиц показывает, что серия ACQ является более компактной по общей длине корпуса по сравнению с SDA при аналогичных параметрах:
- Серия ACQ: Для цилиндра диаметром 32 мм без магнита при коротком ходе общая длина (размер A) составляет 30 мм.
- Серия SDA: Для аналогичного цилиндра диаметром 32 мм общая длина (размер A) составляет 31.5 мм.
Таким образом, серия ACQ выигрывает несколько миллиметров в длине, что может быть критично в сверхплотных компоновках.
2. Диапазон диаметров и стандарты
- Диапазон: Обе серии перекрывают одинаковый диапазон диаметров поршня — от 12 до 100 мм.
- Статус: В каталоге серия ACQ помечена как «NEW» (новинка), что указывает на более современную конструкцию по сравнению с классической серией SDA.
3. Эксплуатационные преимущества ACQ
Помимо компактности, серия ACQ превосходит SDA по температурной выносливости:
- Рабочая температура ACQ: от -20°C до +80°C.
- Рабочая температура SDA: от -5°C до +70°C.
Общие черты компактности
- Магнитная версия (индекс S): В обеих сериях установка магнитного кольца для датчиков положения увеличивает длину корпуса (например, для диаметра 32 мм длина возрастает до 40 мм в ACQ и до 41.5 мм в SDA).
- Профиль: Обе серии используют компактный алюминиевый профиль, позволяющий устанавливать магнитные датчики в специальные пазы, не выходя за габариты корпуса.
Резюме: Если требуется максимальная экономия места по длине и работа в более широком температурном диапазоне, серия ACQ является более предпочтительным и современным выбором по сравнению с SDA.
