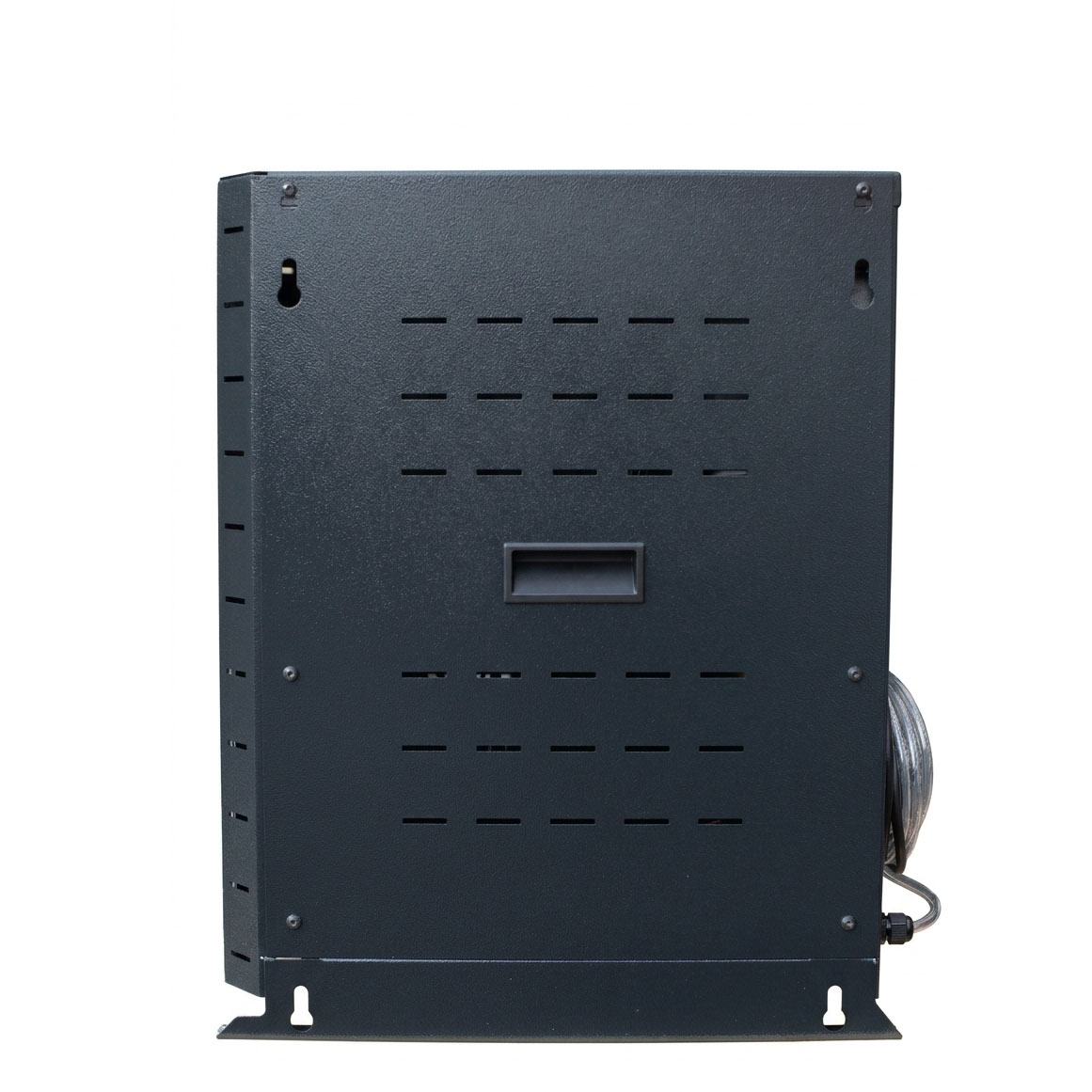

Рефрижераторный осушитель RDT 50

Технические характеристики RDT 50

Основные рабочие параметры

Производительность (номинальный поток): 50 м³/ч.
Точка росы под давлением: +3 °C.
Максимальное рабочее давление: 16 бар.
Перепад давления: менее 0,2 бар.

Электрические характеристики и охлаждение

Электропитание: 230 В / 1 фаза / 50 Гц (также доступна версия 60 Гц).
Потребляемая мощность: 0,20 кВт (полная) / 0,18 кВт (рабочая).
Тип охлаждения: воздушное.
Поток охлаждающего воздуха: 350 м³/ч.
Тепловыделение: 0,4 кВт.

Чего вам не скажут в других гайдах: личные наблюдения

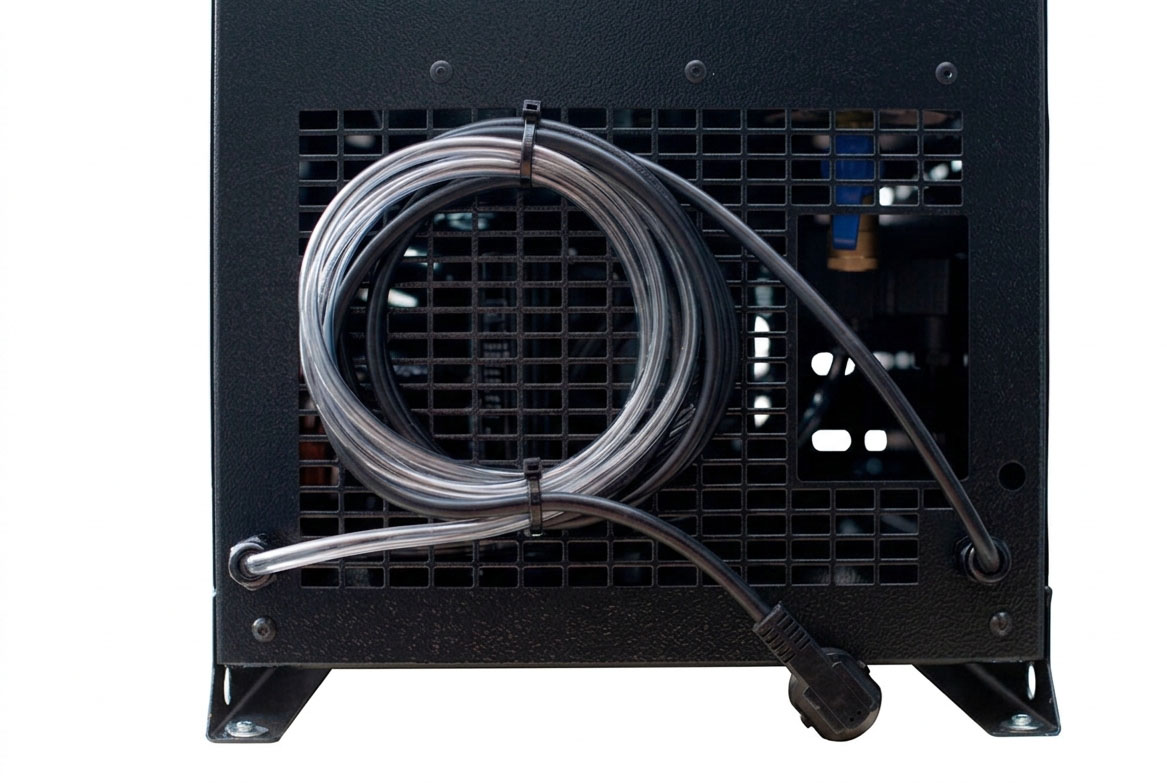

Сенсорная «ловушка». Контроллер RDC 2 показывает температуру точки росы, но если у вас забит внутренний сепаратор или не работает слив, на табло будут «красивые» +3 °C, а в трубах — болото. Всегда проверяйте физический выход воды из трубки сброса конденсата.

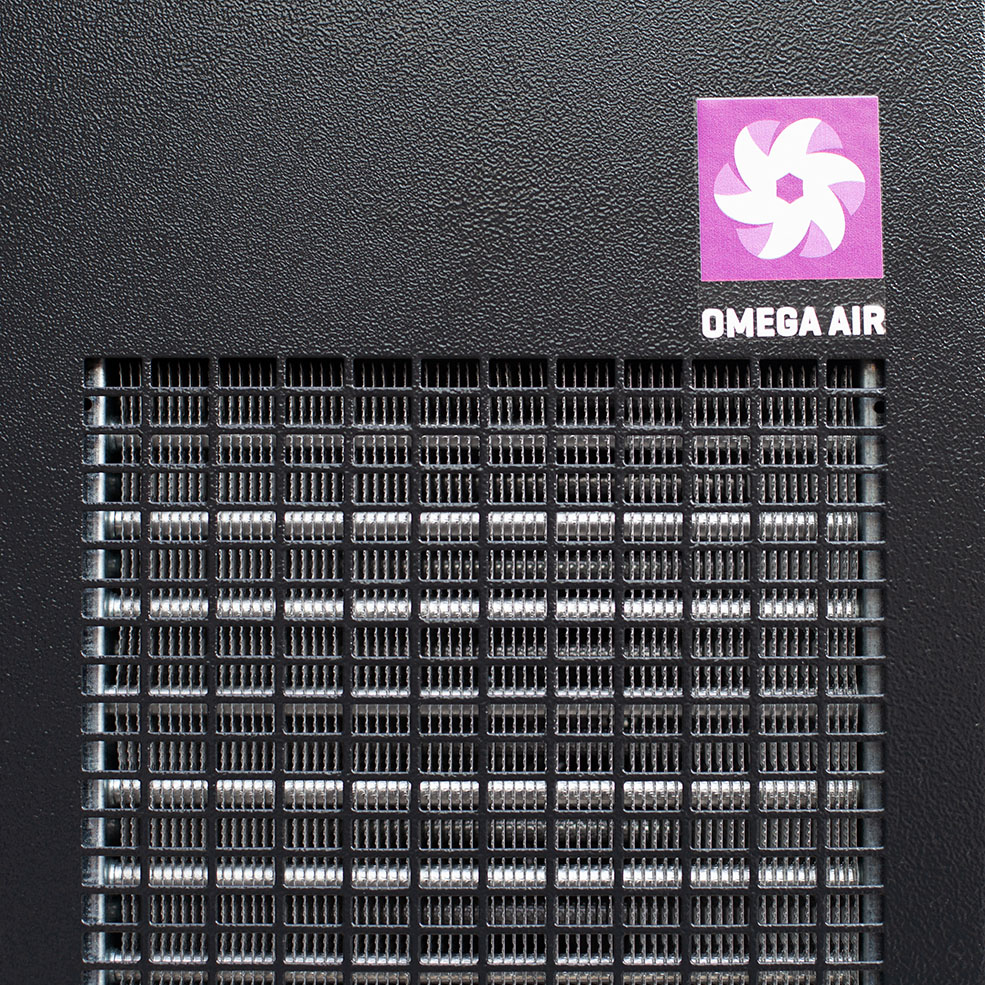

Эффект «шубы». Конденсатор (тот самый радиатор сбоку) забивается пылью за 2-3 недели, если в помещении грязно. Как только это происходит, температура хладагента растет, и осушитель начинает «молотить» впустую. Продувка раз в месяц — это не рекомендация, а условие выживания.

Мой совет: если вы выбираете RDT 50, обязательно обратите внимание на наличие префильтра 3 мкм на входе, потому что в 80% случаев происходит замасливание алюминиевого теплообменника, что фатально снижает теплообмен и превращает прибор в дорогой кусок металла.

Разрушаем миф: «Осушитель греет воздух на выходе — значит, он сломан»

Часто слышу: «На входе воздух горячий, а на выходе теплый. Почему он не холодный?». Ребята, в RDT 50 стоит трехступенчатый теплообменник «3-в-1». На первой стадии (воздух-воздух) выходящий холодный воздух намеренно подогревает входящий горячий. Это делается для того, чтобы:

Сэкономить энергию на охлаждение.
Предотвратить образование конденсата на внешней стороне ваших пневмотруб в цеху. Если воздух на выходе холодный — значит, ваш теплообменник неэффективен.

Настройка «под себя»

По умолчанию таймер сброса конденсата настроен на 1 секунду открытия каждые 200 секунд. Если ваше производство находится во влажном регионе (например, у воды), я советую сократить период ожидания (параметр №2 в контроллере RDC 2) до 120-150 секунд. Лишний литр слитой воды спасет ваш пневмоинструмент от коррозии.

Осушители этой серии обеспечивают точку росы +3 °C и рассчитаны на максимальное рабочее давление 16 бар. Обязательным требованием для всех моделей является установка префильтра 3 мкм на входе.

Технические характеристики моделей RDT

Модель	Производительность (м³/ч)	Питание (Ф/В/Гц)	Мощность раб. (кВт)	Присоединение (v1.4)	Размеры ШхДхВ (мм)	Вес (кг)
RDT 20	20	1/230/50	0,135	G 3/4”	352 x 485 x 592	25
RDT 35	35	1/230/50	0,135	G 3/4”	352 x 485 x 592	25
RDT 50	50	1/230/50	0,18	G 1”	352 x 485 x 592	26
RDT 75	75	1/230/50	0,25	G 1”	352 x 485 x 592	27
RDT 100	100	1/230/50	0,32	G 1”	355 x 550 x 592	32
RDT 140	140	1/230/50	0,38	G 1”	355 x 550 x 592	50
RDT 180	180	1/230/50	0,45	G 1 1/2”	495 x 558 x 826	52
RDT 235	235	1/230/50	0,60	G 1 1/2”	495 x 558 x 826	56
RDT 300	300	1/230/50	0,7	G 1 1/2”	495 x 558 x 826	84
RDT 380	380	1/230/50	0,8	G 1 1/2”	495 x 558 x 826	90
RDT 480	480	1/230/50	1,0	G 1 1/2”	495 x 558 x 826	99
RDT 600	600	1/230/50	1,1	G 2”	491 x 708 x 973	110
RDT 750	750	3/400/50	1,5	G 2”	491 x 708 x 973	120
RDT 950	950	3/400/50	1,9	G 2”	491 x 708 x 973	150
RDT 1150	1150	3/400/50	2,0	G 2 1/2”	662 x 856 x 1534	250
RDT 1300	1300	3/400/50	2,3	G 2 1/2”	662 x 856 x 1534	280
RDT 1500	1500	3/400/50	2,4	G 2 1/2”	662 x 856 x 1534	290
RDT 1900	1900	3/400/50	3,4	G 2 1/2”	662 x 856 x 1534	310

Примечание: В таблице указаны размеры для обновленной версии v1.4. В более ранних версиях высота моделей RDT 20–100 составляла 499 мм, а размеры портов были меньше (например, G 3/8” для RDT 20-35).

Общие параметры серии:

Хладагент: R513a (в версии v1.4) или R134a.
Контроллер: RDC 2 с поддержкой протокола MODBUS.
Слив конденсата: Электронный таймерный клапан (стандартно: 1 сек открыт / 200 сек закрыт).
Температурный режим: Макс. температура воздуха на входе +55 °C, окр. среды — до +45 °C.

Подбор префильтра для RDT 50 — это не просто покупка «какого-нибудь фильтра на 3 микрона». Как эксперт, я часто вижу, как люди экономят копейки на фильтрации, а потом меняют забитый маслом алюминиевый теплообменник стоимостью в пол-осушителя.

Для RDT 50 префильтр является обязательным требованием производителя для защиты системы от твердых частиц и масляной эмульсии. Вот пошаговый алгоритм, как это сделать правильно, опираясь на технические данные.

1. Соответствие производительности

Номинальный поток RDT 50 составляет 50 м³/ч (при 7 бар). Ваш фильтр должен иметь запас по пропускной способности, чтобы не создавать лишнего перепада давления.

Рекомендация: Выбирайте корпус с номиналом не менее 60–100 м³/ч. Например, модель AF 0106 (120 м³/ч) или AF 0076 (78 м³/ч) отлично справятся с этой задачей.

2. Степень фильтрации (Grade P)

Вам нужен фильтроэлемент со степенью очистки 3 мкм. В кодировке Omega Air это тип P (префильтр).

Класс качества по твердым частицам согласно ISO 8573-1 для таких элементов обычно соответствует 6 классу.
Материал такого элемента — акриловое волокно и целлюлоза.

3. Рабочее давление

RDT 50 рассчитан на максимальное давление 16 бар.

Убедитесь, что выбранный корпус фильтра (например, серия AF или CF) также сертифицирован на 16 бар. Если у вас система высокого давления, придется смотреть в сторону серии WhFIT (до 50 бар).

4. Соединительная резьба

Тут есть нюанс, о котором я говорил в разборе карточки товара:

В стандартной версии RDT 50 порты имеют размер G 3/4”.
В обновленной версии v1.4 порты увеличены до G 1”.
Мой совет: Берите фильтр с резьбой, максимально близкой к портам осушителя, чтобы не «душить» поток переходниками. Например, для RDT 50 на 3/4” идеальным будет фильтр AF 0106 (G 3/4”).

Итоговая спецификация для заказа:

Если вы собираете классическую надежную линию, ваш выбор — Магистральный фильтр AF 0106 P.

Тип элемента: P (3 микрон).
Пропускная способность: 120 м³/ч (двойной запас для RDT 50).
Присоединение: G 3/4” (совпадает с большинством версий осушителя).

Важный нюанс из практики: Не забудьте оснастить фильтр автоматическим или таймерным конденсатоотводчиком (например, серии AOK 16 или TD16M), иначе накопленная влага просто «пролетит» сквозь фильтр в осушитель.

Схема рефрижераторного осушителя

1. Пневматический контур (Линия сжатого воздуха)

В этой части происходит непосредственное охлаждение воздуха и отделение влаги.

Вход сжатого воздуха (2): Подача влажного горячего воздуха из компрессора.
Теплообменник «воздух-воздух» (1a): Предварительное охлаждение входящего потока за счет уже охлажденного выходящего воздуха. Это повышает КПД системы.
Испаритель «воздух-хладагент» (1b): Основной узел, где фреон забирает тепло у сжатого воздуха, доводя его до «точки росы».
Демистер / Влагоотделитель (1c): Механический сепаратор, который собирает капли сконденсировавшейся воды.
Электронный конденсатоотводчик (9): Клапан для автоматического сброса накопившейся влаги без потери давления.
Выход сжатого воздуха (3): Подача осушенного и подогретого воздуха в пневмосеть.

2. Холодильный контур (Линия хладагента)

Система, обеспечивающая циркуляцию фреона для отвода тепла.

Компрессор (4): Сжимает газообразный хладагент, повышая его температуру и давление.
Конденсатор (5): Охлаждает фреон, превращая его из газа в жидкость (тепло сбрасывается в окружающую среду).
Газовый фильтр / Фильтр-осушитель (7): Защищает систему от загрязнений и влаги в контуре хладагента.
Расширительное устройство (8): Капиллярная трубка или ТРВ, где происходит резкое падение давления фреона перед испарителем.
Обходной клапан горячего газа (6): Байпас, который предотвращает обмерзание теплообменника при низких нагрузках.

3. Управление

Контроллер (10): Электронный блок, следящий за температурой и управляющий работой компрессора и клапанов.
