RDT 35

Рефрижераторный осушитель RDT 35 — Точка росы +3 °C. Надежный осушитель сжатого воздуха RDT 35 (35 м³/ч). Максимальное давление 16 бар, встроенный таймерный слив и контроллер RDC 2 с MODBUS. Компактный теплообменник «3-в-1» гарантирует стабильную работу вашей пневмосистемы.
Add to wishlist
3 People watching this product now!
Описание

Технические характеристики RDT 35

  • Производительность: 35 м³/ч (583 л/мин) при 7 бар.
  • Точка росы под давлением: +3 °C (стабильно держит класс 4 по ISO 8573-1).
  • Максимальное давление: 16 бар.
  • Хладагент: R134a (экологичный и ремонтопригодный).
  • Напряжение: 230 В / 1 фаза / 50 Гц.
  • Присоединение: G 3/8” (внутренняя резьба).
  • Вес: 25 кг (возможен настенный монтаж на болты M8).
Разрушаем миф: «Осушитель можно ставить сразу после компрессора»
Это популярное заблуждение. Температура воздуха на входе в RDT 35 не должна превышать +55 °C. Если ваш поршневой компрессор выдает +70 °C (а летом это норма), осушитель уйдет в аварию по высокому давлению (аларм «Ht»).
Наш совет: всегда используйте доохладитель или хотя бы 5-10 метров стальной магистрали перед осушителем, чтобы сбросить температуру.
Почему стоит купить именно RDT 35:
  • Компактный алюминиевый теплообменник: минимальный перепад давления (менее 0,2 бар).

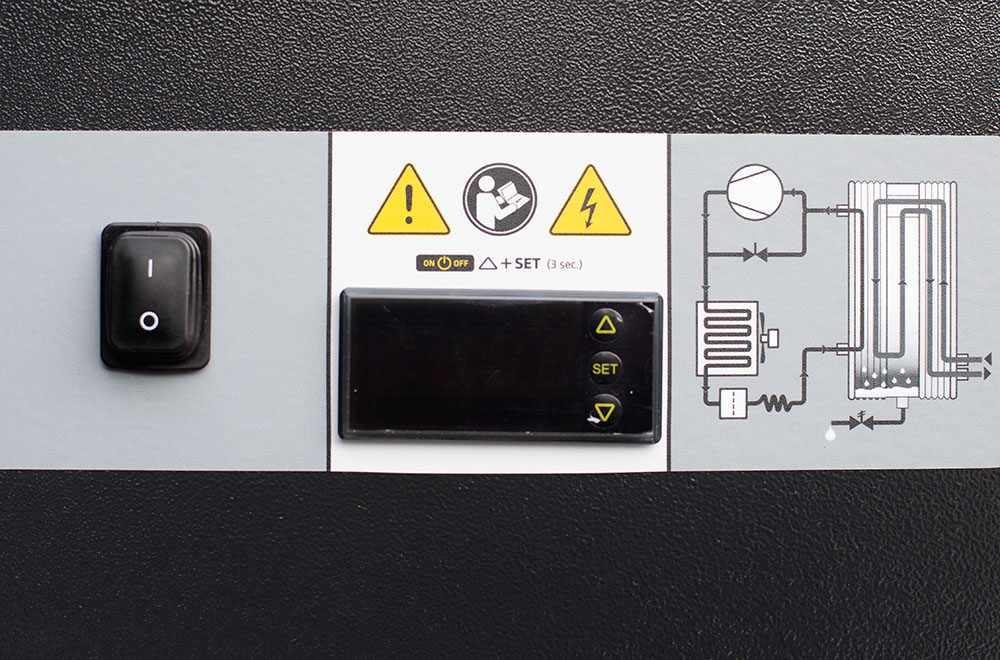

  • Контроллер RDC 2: интуитивно понятное управление и цифровая индикация точки росы.
  • Простота обслуживания: доступ ко всем узлам через быстросъемные панели.
  • Надежность: каждый аппарат проходит Rigorous Tests (жесткие заводские испытания) перед отгрузкой.
Помните: правильная подготовка воздуха начинается не с покупки дорогого оборудования, а с соблюдения схемы монтажа. Установите байпасную линию — и ваше производство не встанет даже во время сервиса осушителя.
Мой совет: если вы выбираете RDT 35, обязательно обратите внимание на температуру окружающей среды в месте установки, потому что в 80% случаев происходит перегрев конденсатора из-за плохой вентиляции, что ведет к аварийному отключению по высокому давлению (аларм «Ht» или «Cln» на контроллере RDC 2).

Технические нюансы, которые важны практику

Осушитель RDT 35 весит всего 25 кг и довольно компактен (352 x 485 x 499 мм), что позволяет монтировать его даже на стену с помощью болтов M8. Но есть детали, которые определяют ресурс:
  1. Контроллер RDC 2: Это «мозги» системы. Он поддерживает протокол MODBUS, что позволяет вывести данные о точке росы прямо на пульт диспетчера. Не ленитесь подключать эту опцию, она спасет ваше оборудование при внезапном сбое.
  2. Хладагент: В современных версиях используется R513a (в более старых — R134a). Это экологичные фреоны, но при утечке (аларм «LP» или «Lt») вам понадобится именно тот газ, что указан на шильдике.
  3. Обслуживание конденсатора: Раз в месяц его нужно продувать сжатым воздухом изнутри наружу. Пылевая шуба на алюминиевых ребрах — главный враг стабильной точки росы +3 °C.
Помните: RDT 35 рассчитан на максимальное давление 16 бар. Если ваш компрессор расчитан на больше (например, в линиях выдува ПЭТ), этот аппарат вам не подходит, ищите серию RDHP.
Правильно подобранный и обслуженный RDT 35 живет годами, но только если вы относитесь к нему как к точному инженерному прибору, а не как к железному ящику с вентилятором.
Для корректного подбора фильтров для осушителя RDT 35 необходимо учитывать его номинальную производительность (35 м³/ч) и размер присоединительных портов (G 3/8”).
Как эксперт, я напоминаю: установка фильтра на входе — это не рекомендация, а обязательное техническое требование для защиты алюминиевого теплообменника «3-в-1» от масляного загрязнения и твердых частиц.
1. Входной фильтр (Префильтр) — Обязательно
На входе в осушитель должен стоять фильтр со степенью очистки 3 мкм (Grade P). Это обеспечит класс качества воздуха по твердым частицам не ниже 6-го согласно ISO 8573-1.
  • Рекомендуемая модель: AF 0056 P (или CF 20 P для давления до 20 бар).
  • Почему этот выбор: Модель AF 0056 имеет пропускную способность около 60–72 м³/ч, что обеспечивает необходимый запас по потоку для RDT 35 (35 м³/ч) и минимизирует перепад давления.
  • Присоединение: G 3/8”, что идеально совпадает с портами осушителя.
2. Выходной фильтр (Микрофильтр) — Рекомендуется
Для обеспечения высокого качества воздуха на выходе из системы (например, для покраски или пневмоинструмента) рекомендуется ставить микрофильтр со степенью очистки 0,1 мкм (Grade M) или 0,01 мкм (Grade S).
  • Рекомендуемая модель: AF 0056 M (0,1 мкм).
  • Результат: Вы получите воздух 2-го класса по маслу и 2-го класса по твердым частицам.
Сводная спецификация для RDT 35
Позиция
Тип фильтра
Модель элемента
Степень очистки
Присоединение
До осушителя
Префильтр
AF 0056 P
3 мкм
G 3/8”
После осушителя
Микрофильтр
AF 0056 M
0,1 мкм
G 3/8”
Важные дополнения для инсталляции:
  1. Конденсатоотводчики: Каждый фильтр должен быть оснащен устройством сброса конденсата. Для автоматизации процесса лучше всего подходят электронные серии EMD или таймерные TD M.
  2. Замена элементов: Фильтроэлементы Grade P и M следует менять при достижении перепада давления 350 мбар или не реже одного раза в 12 месяцев (для угольных фильтров — чаще).
  3. Комплектация RDF: Обратите внимание, что в линейке Omega Air существует модель RDF 35, которая уже имеет встроенные фильтры на базе корпуса AF 0056, что значительно упрощает монтаж в стесненных условиях.
Мой совет: при монтаже используйте оригинальные комплекты соединений (киты), чтобы избежать лишних резьбовых переходов, которые часто становятся причиной утечек сжатого воздуха.
Осушители этой серии обеспечивают точку росы +3 °C и рассчитаны на максимальное рабочее давление 16 бар. Обязательным требованием для всех моделей является установка префильтра 3 мкм на входе.

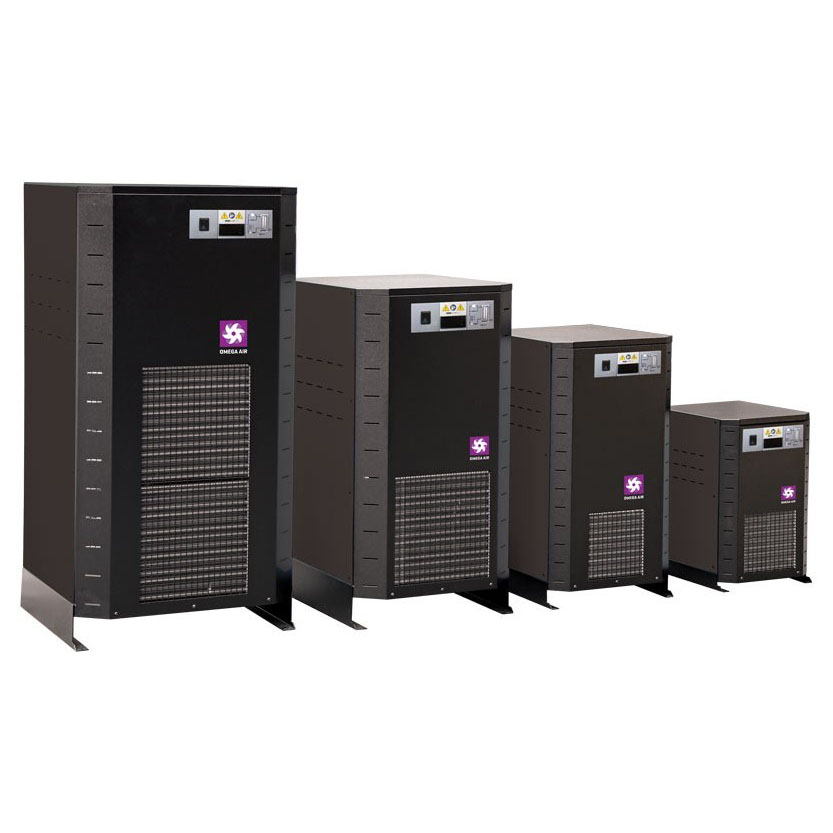

Технические характеристики моделей RDT
  Модель
Производительность (м³/ч)
Питание (Ф/В/Гц)
Мощность раб. (кВт)
Присоединение (v1.4)
Размеры ШхДхВ (мм)
Вес (кг)
RDT 20
20
1/230/50
0,135
G 3/4”
352 x 485 x 592
25
RDT 35
35
1/230/50
0,135
G 3/4”
352 x 485 x 592
25
RDT 50
50
1/230/50
0,18
G 1”
352 x 485 x 592
26
RDT 75
75
1/230/50
0,25
G 1”
352 x 485 x 592
27
RDT 100
100
1/230/50
0,32
G 1”
355 x 550 x 592
32
RDT 140
140
1/230/50
0,38
G 1”
355 x 550 x 592
50
RDT 180
180
1/230/50
0,45
G 1 1/2”
495 x 558 x 826
52
RDT 235
235
1/230/50
0,60
G 1 1/2”
495 x 558 x 826
56
RDT 300
300
1/230/50
0,7
G 1 1/2”
495 x 558 x 826
84
RDT 380
380
1/230/50
0,8
G 1 1/2”
495 x 558 x 826
90
RDT 480
480
1/230/50
1,0
G 1 1/2”
495 x 558 x 826
99
RDT 600
600
1/230/50
1,1
G 2”
491 x 708 x 973
110
RDT 750
750
3/400/50
1,5
G 2”
491 x 708 x 973
120
RDT 950
950
3/400/50
1,9
G 2”
491 x 708 x 973
150
RDT 1150
1150
3/400/50
2,0
G 2 1/2”
662 x 856 x 1534
250
RDT 1300
1300
3/400/50
2,3
G 2 1/2”
662 x 856 x 1534
280
RDT 1500
1500
3/400/50
2,4
G 2 1/2”
662 x 856 x 1534
290
RDT 1900
1900
3/400/50
3,4
G 2 1/2”
662 x 856 x 1534
310
Примечание: В таблице указаны размеры для обновленной версии v1.4. В более ранних версиях высота моделей RDT 20–100 составляла 499 мм, а размеры портов были меньше (например, G 3/8” для RDT 20-35).
Общие параметры серии:
  • Хладагент: R513a (в версии v1.4) или R134a.
  • Контроллер: RDC 2 с поддержкой протокола MODBUS.
  • Слив конденсата: Электронный таймерный клапан (стандартно: 1 сек открыт / 200 сек закрыт).
  • Температурный режим: Макс. температура воздуха на входе +55 °C, окр. среды — до +45 °C.

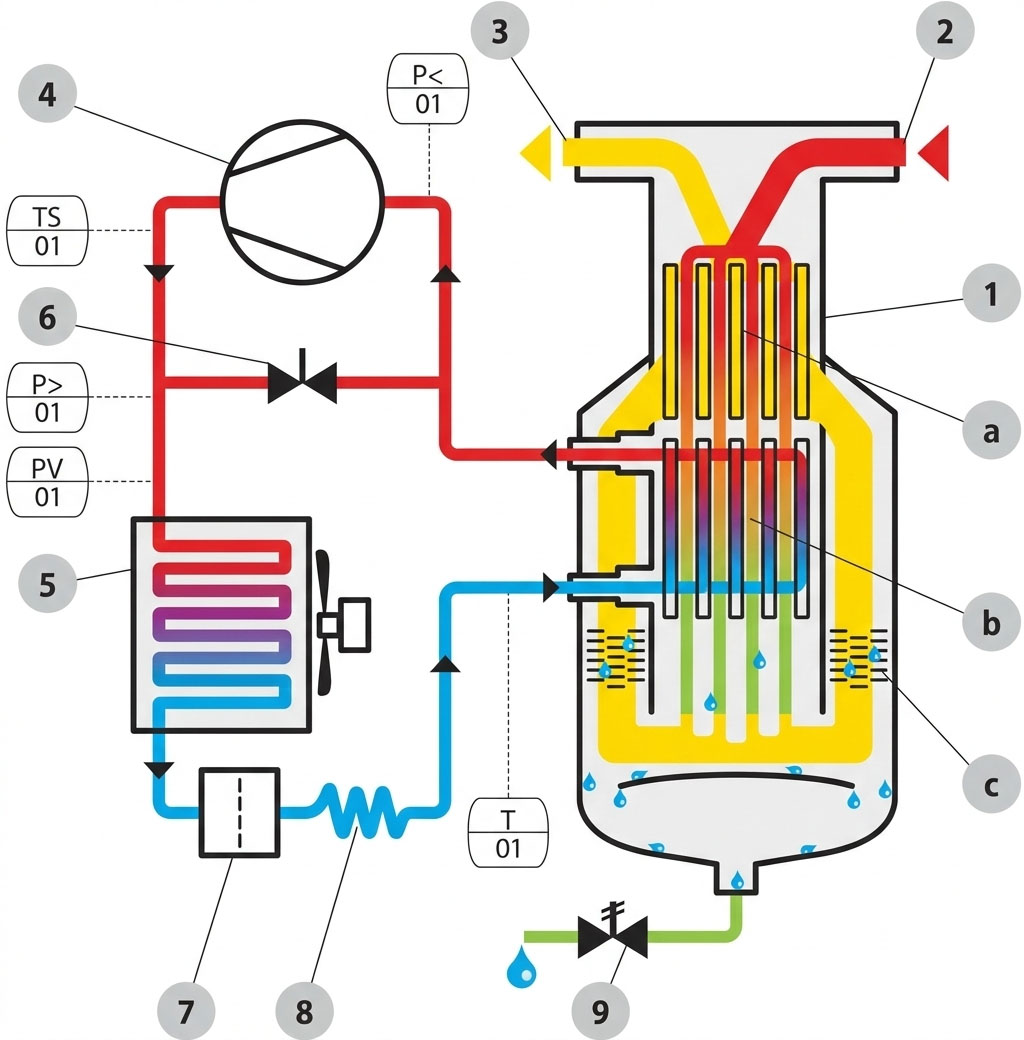

Схема рефрижераторного осушителя

1. Пневматический контур (Линия сжатого воздуха)

В этой части происходит непосредственное охлаждение воздуха и отделение влаги.

  • Вход сжатого воздуха (2): Подача влажного горячего воздуха из компрессора.

  • Теплообменник «воздух-воздух» (1a): Предварительное охлаждение входящего потока за счет уже охлажденного выходящего воздуха. Это повышает КПД системы.

  • Испаритель «воздух-хладагент» (1b): Основной узел, где фреон забирает тепло у сжатого воздуха, доводя его до «точки росы».

  • Демистер / Влагоотделитель (1c): Механический сепаратор, который собирает капли сконденсировавшейся воды.

  • Электронный конденсатоотводчик (9): Клапан для автоматического сброса накопившейся влаги без потери давления.

  • Выход сжатого воздуха (3): Подача осушенного и подогретого воздуха в пневмосеть.

2. Холодильный контур (Линия хладагента)

Система, обеспечивающая циркуляцию фреона для отвода тепла.

  • Компрессор (4): Сжимает газообразный хладагент, повышая его температуру и давление.

  • Конденсатор (5): Охлаждает фреон, превращая его из газа в жидкость (тепло сбрасывается в окружающую среду).

  • Газовый фильтр / Фильтр-осушитель (7): Защищает систему от загрязнений и влаги в контуре хладагента.

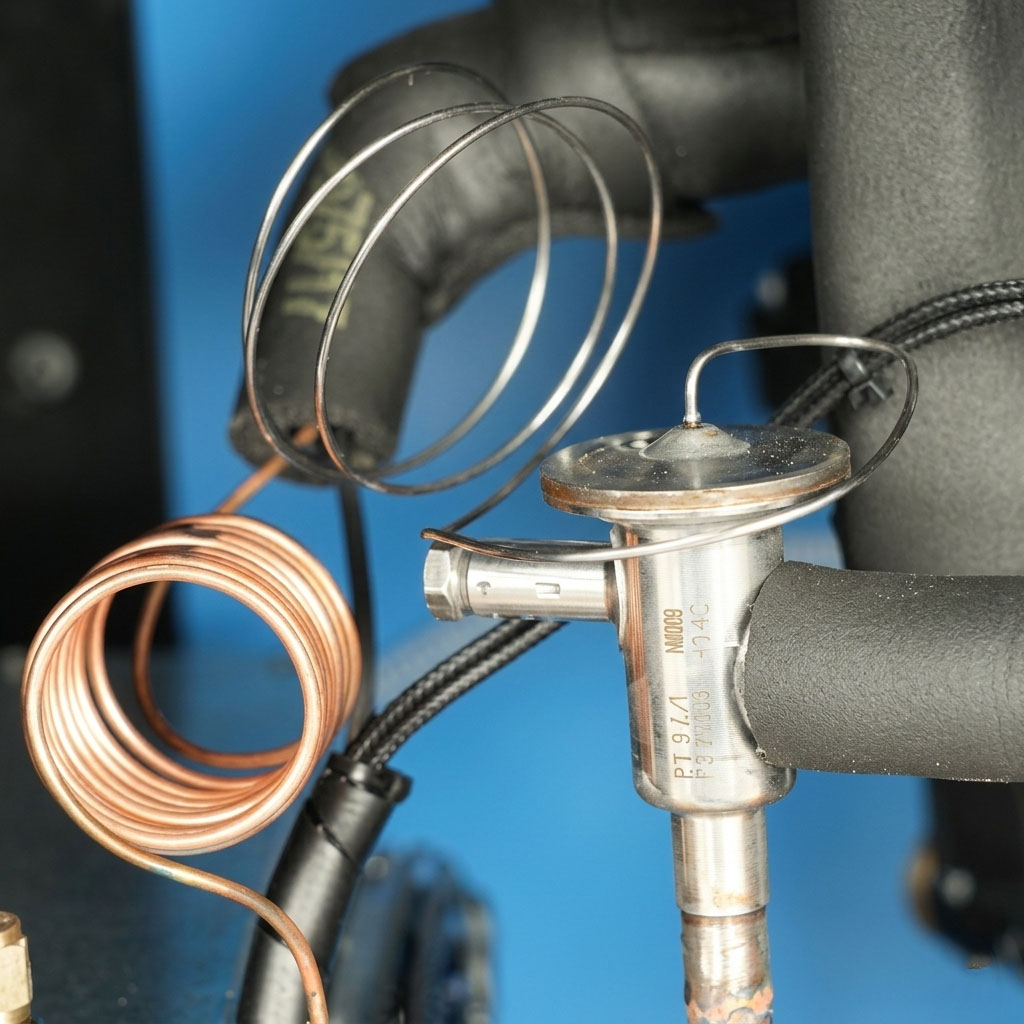

  • Расширительное устройство (8): Капиллярная трубка или ТРВ, где происходит резкое падение давления фреона перед испарителем.

  • Обходной клапан горячего газа (6): Байпас, который предотвращает обмерзание теплообменника при низких нагрузках.

3. Управление

  • Контроллер (10): Электронный блок, следящий за температурой и управляющий работой компрессора и клапанов.
