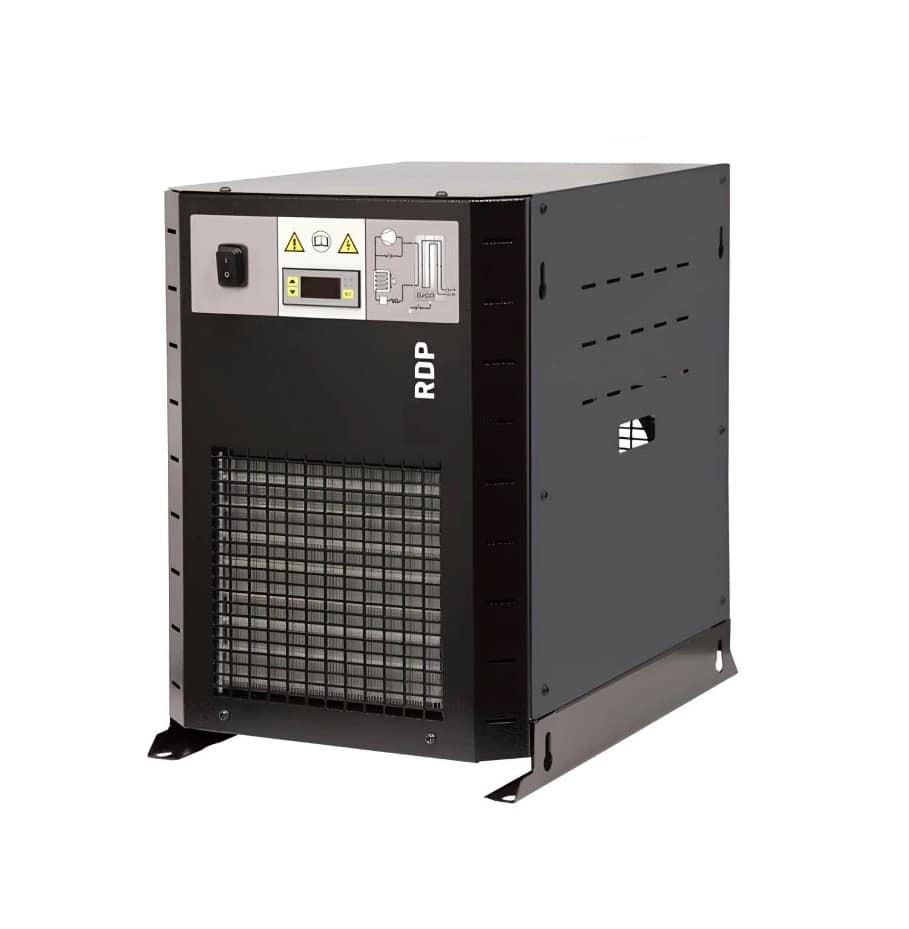

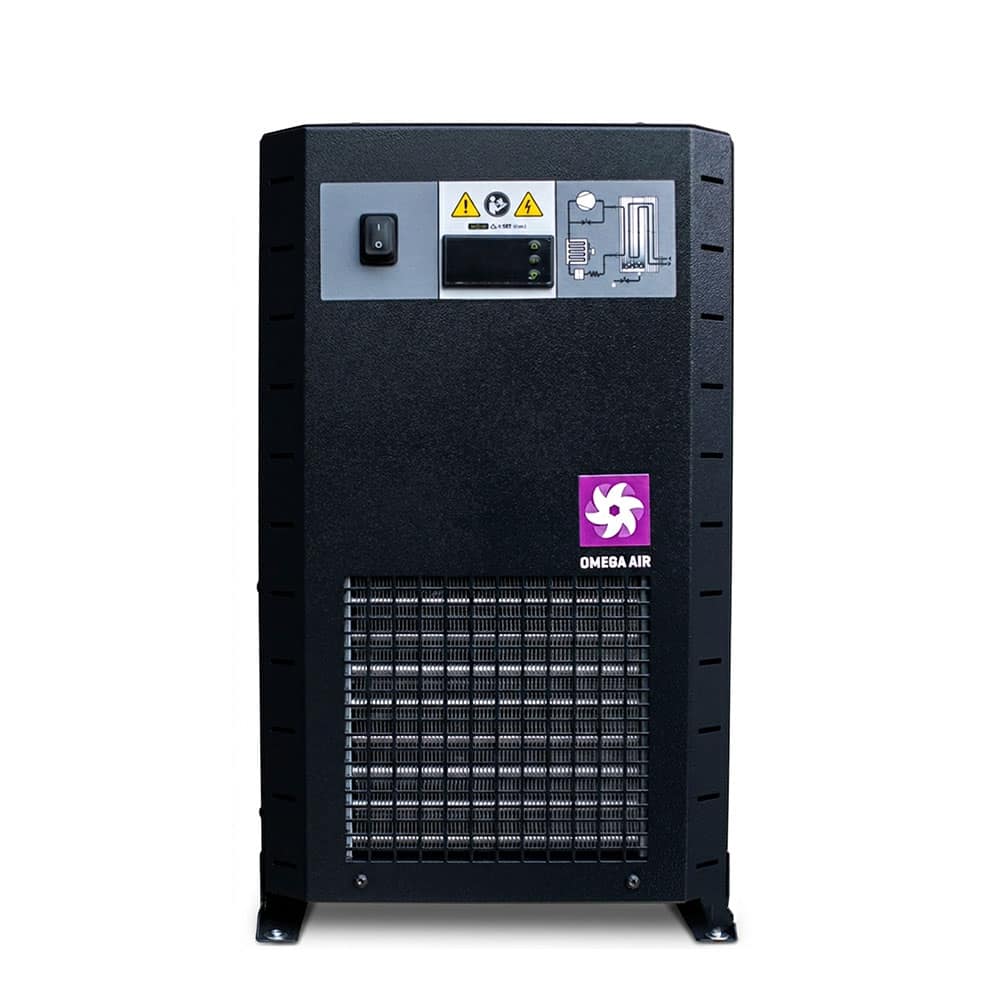

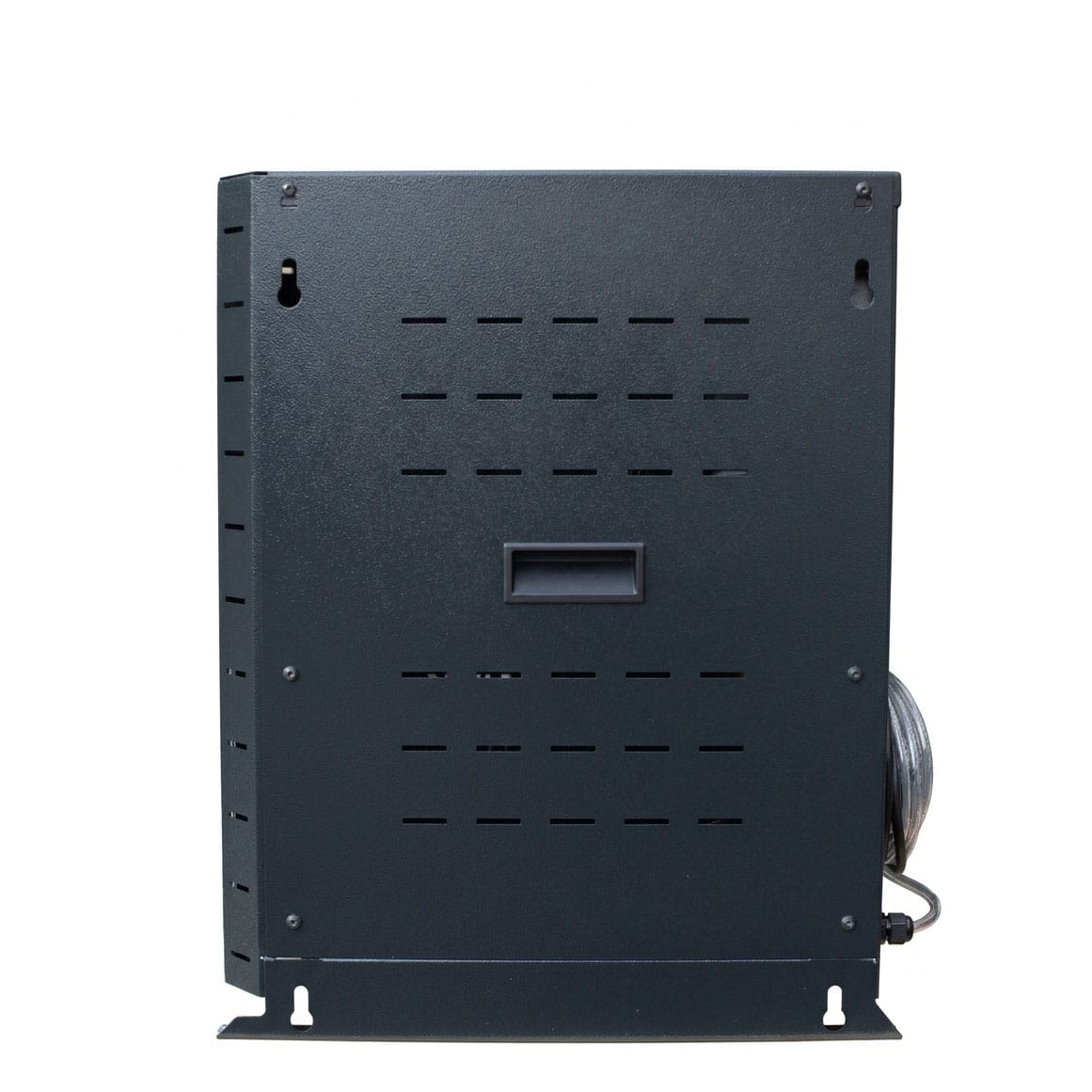

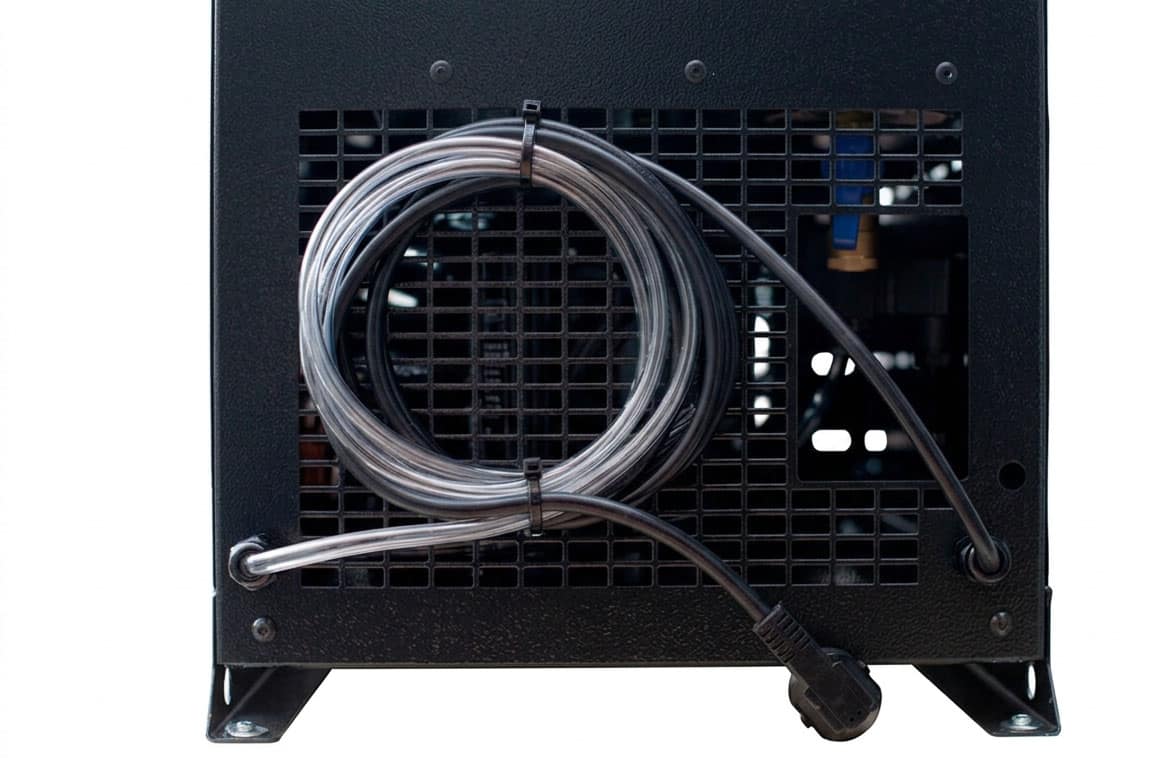

Рефрижераторный осушитель RDT 180

Технические характеристики RDT 180

Производительность (номинальный поток): 180 м³/ч.
Точка росы под давлением: +3 °C.
Максимальное рабочее давление: 16 бар.
Перепад давления: менее 0,2 бар.

Электрические и тепловые характеристики

Электропитание: 230 В / 1 фаза / 50 Гц (возможна спецверсия на 60 Гц).
Потребляемая мощность (полная / рабочая): 0,60 кВт / 0,45 кВт.
Тепловыделение: 1,5 кВт.
Поток охлаждающего воздуха: 700 м³/ч.

Хладагент и материалы

Тип хладагента: R513a.
Масса хладагента: 0,71 кг.
Материал испарителя: алюминий.
Материал корпуса: углеродистая сталь с эпоксидным порошковым покрытием.

Габариты и присоединение

Размеры (Ш x Д x В): 495 x 558 x 826 мм.
Вес (нетто): 52 кг.
Присоединение (воздух): G 1 1/2” BSP-F.

Ключевые особенности модели

Принцип работы «3-в-1»: Осушение происходит в высокоэффективном трехступенчатом теплообменнике (воздух-воздух, воздух-хладагент и встроенный демистер), что обеспечивает компактность и надежность отделения влаги.
Управление: Оснащен контроллером (RDC 2 или RDC 4.0) с цифровой индикацией точки росы и поддержкой протокола MODBUS для удаленного мониторинга.
Слив конденсата: Удаление влаги осуществляется через таймерный клапан. По умолчанию он настроен на открытие на 1 секунду каждые 200 секунд (интервал можно менять в настройках контроллера от 0 до 600 сек).
Материалы: Корпус выполнен из углеродистой стали с порошковым эпоксидным покрытием. Испаритель в моделях этой мощности (до RDT 480) изготавливается из алюминия.
Транспортировка: Модели начиная с RDT 140 и выше требуют использования вилочного погрузчика для перемещения и позиционирования.

Эксплуатационные требования

Фильтрация: Установка префильтра со степенью очистки 3 мкм на входе в осушитель является обязательным требованием для сохранения гарантии и защиты теплообменника.
Температурный режим: Максимальная температура воздуха на входе — +55 °C. Если температура выше, необходима установка доохладителя. Окружающая среда должна быть в пределах от +1 до +45 °C.
Монтаж: Устройство должно стоять на горизонтальной поверхности (наклон не более ±3°). Рекомендуется оставлять не менее 1 метра свободного пространства вокруг осушителя для эффективного охлаждения конденсатора и удобства обслуживания.

Мнение эксперта: если вы выбираете RDT 180, обязательно обратите внимание на входную температуру сжатого воздуха, потому что при её повышении до +55 °C производительность падает ровно в два раза (коэффициент CIN 0,5). В таких случаях ваш «180-кубовый» осушитель превращается в «70-кубовый».

Осушители этой серии обеспечивают точку росы +3 °C и рассчитаны на максимальное рабочее давление 16 бар. Обязательным требованием для всех моделей является установка префильтра 3 мкм на входе.

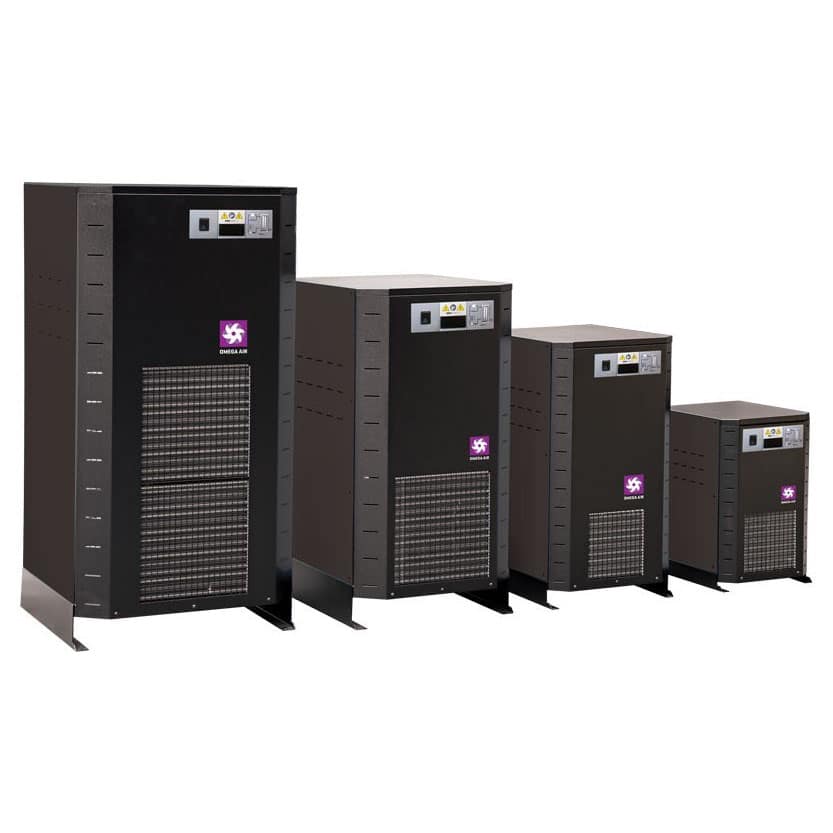

Технические характеристики моделей RDT

Модель	Производительность (м³/ч)	Питание (Ф/В/Гц)	Мощность раб. (кВт)	Присоединение (v1.4)	Размеры ШхДхВ (мм)	Вес (кг)
RDT 20	20	1/230/50	0,135	G 3/4”	352 x 485 x 592	25
RDT 35	35	1/230/50	0,135	G 3/4”	352 x 485 x 592	25
RDT 50	50	1/230/50	0,18	G 1”	352 x 485 x 592	26
RDT 75	75	1/230/50	0,25	G 1”	352 x 485 x 592	27
RDT 100	100	1/230/50	0,32	G 1”	355 x 550 x 592	32
RDT 140	140	1/230/50	0,38	G 1”	355 x 550 x 592	50
RDT 180	180	1/230/50	0,45	G 1 1/2”	495 x 558 x 826	52
RDT 235	235	1/230/50	0,60	G 1 1/2”	495 x 558 x 826	56
RDT 300	300	1/230/50	0,7	G 1 1/2”	495 x 558 x 826	84
RDT 380	380	1/230/50	0,8	G 1 1/2”	495 x 558 x 826	90
RDT 480	480	1/230/50	1,0	G 1 1/2”	495 x 558 x 826	99
RDT 600	600	1/230/50	1,1	G 2”	491 x 708 x 973	110
RDT 750	750	3/400/50	1,5	G 2”	491 x 708 x 973	120
RDT 950	950	3/400/50	1,9	G 2”	491 x 708 x 973	150
RDT 1150	1150	3/400/50	2,0	G 2 1/2”	662 x 856 x 1534	250
RDT 1300	1300	3/400/50	2,3	G 2 1/2”	662 x 856 x 1534	280
RDT 1500	1500	3/400/50	2,4	G 2 1/2”	662 x 856 x 1534	290
RDT 1900	1900	3/400/50	3,4	G 2 1/2”	662 x 856 x 1534	310

Примечание: В таблице указаны размеры для обновленной версии v1.4. В более ранних версиях высота моделей RDT 20–100 составляла 499 мм, а размеры портов были меньше (например, G 3/8” для RDT 20-35).

Общие параметры серии:

Хладагент: R513a (в версии v1.4) или R134a.
Контроллер: RDC 2 с поддержкой протокола MODBUS.
Слив конденсата: Электронный таймерный клапан (стандартно: 1 сек открыт / 200 сек закрыт).
Температурный режим: Макс. температура воздуха на входе +55 °C, окр. среды — до +45 °C.

Для эффективной и надежной работы осушителя RDT 180 подбор фильтров должен основываться на его производительности (180 м³/ч) и размере присоединительных портов, которые зависят от версии устройства.

1. Выбор корпуса фильтра (Серия AF)

Для потока 180 м³/ч рекомендуется использовать корпус фильтра с запасом по пропускной способности, чтобы минимизировать перепад давления.

Рекомендуемая модель: AF 0306.
Обоснование: Эта модель корпуса штатно используется в осушителях серии RDF 180 с аналогичной производительностью, что гарантирует корректную работу при номинальном потоке.
Присоединение:
- Для версии v1.4 — G 1 1/2” (соответствует портам осушителя).
- Для стандартной версии — G 1”.

2. Подбор фильтроэлементов

Для защиты оборудования и обеспечения качества воздуха по стандарту ISO 8573-1 рекомендуется многоступенчатая система:

Обязательно: Входной префильтр (Grade P)

Установка префильтра на входе в осушитель является жестким требованием производителя для защиты алюминиевого теплообменника.

Степень очистки: 3 мкм.
Класс качества (ISO 8573-1): Класс 6 по твердым частицам.
Функция: Удаление крупных твердых частиц и масляной эмульсии, предотвращение замасливания каналов теплообменника.

Рекомендуется: Выходной микрофильтр (Grade M)

Устанавливается после осушителя для финишной очистки воздуха.

Степень очистки: 0,1 мкм.
Остаточное содержание масла: < 0,1 мг/м³.
Класс качества (ISO 8573-1): Класс 2 по маслу и твердым частицам.
Функция: Обеспечение высокой чистоты воздуха для пневмоинструмента и систем автоматики.

3. Рекомендуемая конфигурация для RDT 180

Позиция	Корпус	Фильтроэлемент	Тип очистки	Класс ISO (ч/в/м)
До осушителя	AF 0306	03050 P	Префильтр 3 мкм	6 / — / —
Осушитель	RDT 180	—	Удаление влаги (+3 °C)	— / 4 / —
После осушителя	AF 0306	03050 M	Микрофильтр 0,1 мкм	2 / 4 / 2

Важные замечания по монтажу и обслуживанию:

Конденсатоотводчики: Каждый фильтр должен быть оснащен устройством сброса конденсата (например, автоматическим AOK 16 или электронным таймерным TD 16M), иначе накопленная влага будет пробрасываться в систему.
Перепад давления: Фильтроэлементы Grade P и M подлежат замене при достижении перепада давления 350 мбар или не реже одного раза в 12 месяцев.
Защита теплообменника: Работа без входного префильтра ведет к быстрой потере эффективности охлаждения и выходу осушителя из строя из-за загрязнения внутренних поверхностей маслом.

При подборе осушителя серии RDT критически важно понимать, что его паспортная производительность указана для строго определенных номинальных условий: рабочее давление 7 бар, температура воздуха на входе +35 °C и температура окружающей среды +25 °C.

Если реальные условия на вашем объекте отличаются от этих значений, необходимо применять четыре основных поправочных коэффициента:

COP (Рабочее давление): Чем выше давление, тем эффективнее работает осушитель. Для RDT номиналом считается 7 бар (коэффициент 1,0). Если давление в системе ниже, например 4 бара, производительность падает до 0,77 от номинала. При максимальном давлении 16 бар эффективность возрастает до 1,32.
CIN (Температура воздуха на входе): Это самый критичный параметр. При повышении температуры входящего воздуха с номинальных +35 °C до максимально допустимых +55 °C, производительность осушителя снижается ровно в два раза (коэффициент 0,5). Напротив, если воздух на входе холоднее (+25 °C), запас мощности прибора увеличивается на 20% (коэффициент 1,2).
CAT (Температура окружающей среды): Осушители серии RDT имеют воздушное охлаждение, поэтому их работа сильно зависит от климата в помещении. При росте температуры в цеху до +45 °C производительность снижается до 0,72 от паспортной. Оптимальной считается температура до +25 °C.
CDP (Точка росы): Стандартно осушители RDT настроены на точку росы +3 °C (коэффициент 1,0). Если технологический процесс допускает более «влажный» воздух, например с точкой росы +10 °C, то тот же аппарат сможет пропустить через себя на 39% больше воздуха (коэффициент 1,39).

Как правильно рассчитать мощность:

Чтобы узнать реальную производительность осушителя в ваших условиях, используйте формулу: Q_исправленная = Q_номинальная × COP × CIN × CAT × CDP.

Важное замечание эксперта: Никогда не подбирайте осушитель «впритык» по паспортным данным. Если летом в вашей компрессорной станет жарко (+40 °C), а компрессор выдаст воздух прогретый до +45 °C, реальная мощность осушителя упадет почти на 40% (0,82 × 0,69 ≈ 0,56 от номинала), и вы неизбежно получите воду в пневмолинии.

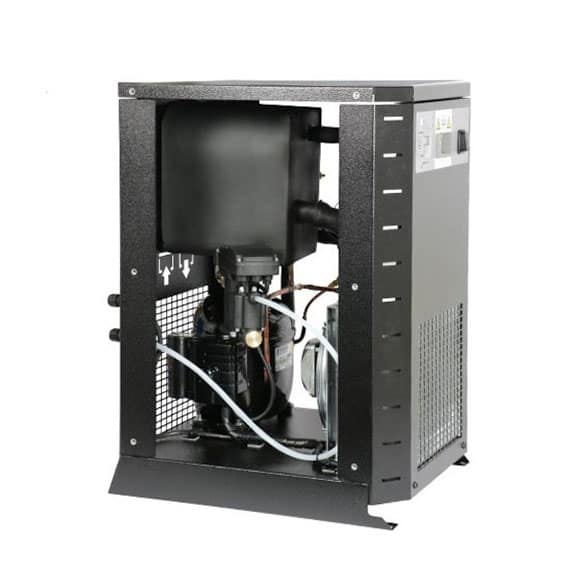

Схема рефрижераторного осушителя

1. Пневматический контур (Линия сжатого воздуха)

В этой части происходит непосредственное охлаждение воздуха и отделение влаги.

Вход сжатого воздуха (2): Подача влажного горячего воздуха из компрессора.
Теплообменник «воздух-воздух» (1a): Предварительное охлаждение входящего потока за счет уже охлажденного выходящего воздуха. Это повышает КПД системы.
Испаритель «воздух-хладагент» (1b): Основной узел, где фреон забирает тепло у сжатого воздуха, доводя его до «точки росы».
Демистер / Влагоотделитель (1c): Механический сепаратор, который собирает капли сконденсировавшейся воды.
Электронный конденсатоотводчик (9): Клапан для автоматического сброса накопившейся влаги без потери давления.
Выход сжатого воздуха (3): Подача осушенного и подогретого воздуха в пневмосеть.

2. Холодильный контур (Линия хладагента)

Система, обеспечивающая циркуляцию фреона для отвода тепла.

Компрессор (4): Сжимает газообразный хладагент, повышая его температуру и давление.
Конденсатор (5): Охлаждает фреон, превращая его из газа в жидкость (тепло сбрасывается в окружающую среду).
Газовый фильтр / Фильтр-осушитель (7): Защищает систему от загрязнений и влаги в контуре хладагента.

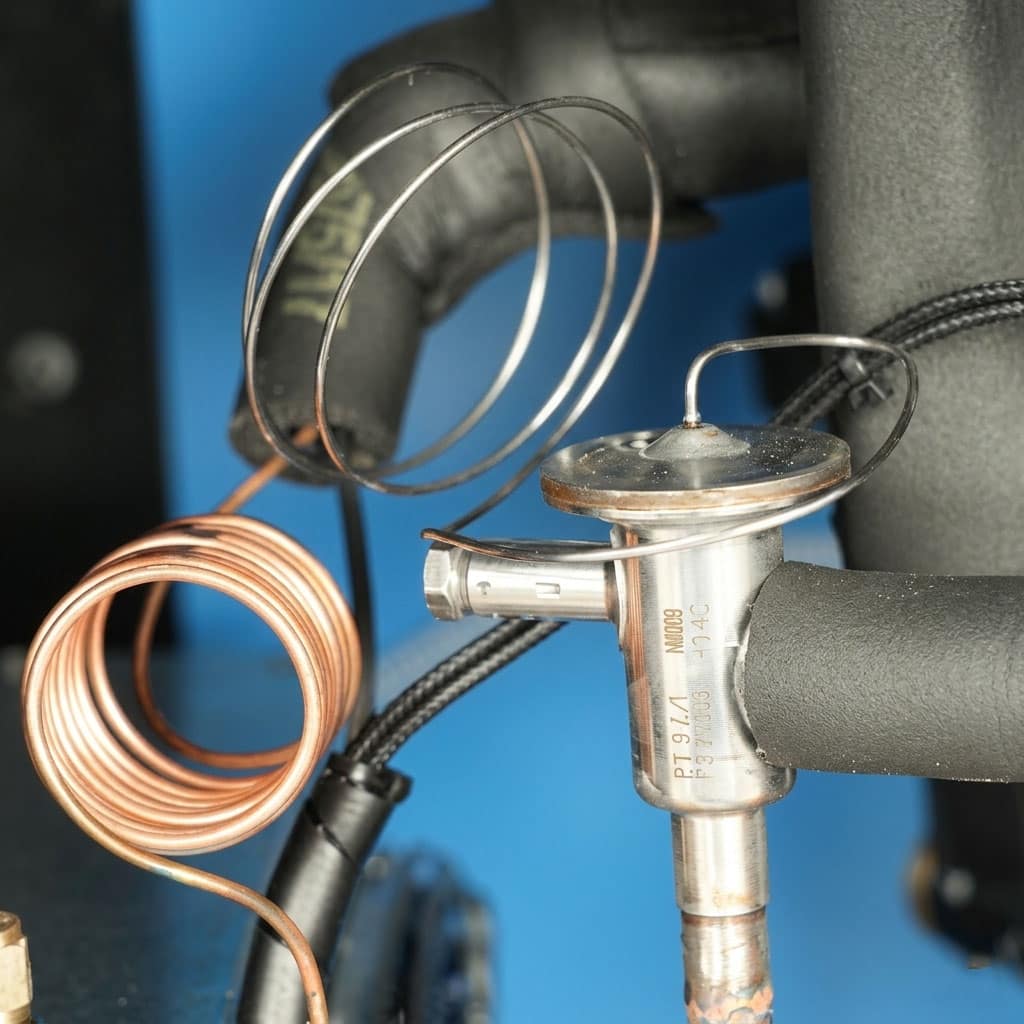

Расширительное устройство (8): Капиллярная трубка или ТРВ, где происходит резкое падение давления фреона перед испарителем.
Обходной клапан горячего газа (6): Байпас, который предотвращает обмерзание теплообменника при низких нагрузках.

3. Управление

Контроллер (10): Электронный блок, следящий за температурой и управляющий работой компрессора и клапанов.

Адсорбционные осушители (серия A-DRY)

Используются в случаях, когда требуется глубокая осушка воздуха, недоступная для рефрижераторных моделей (риск замерзания системы или высокие технологические требования).

Производительность: Снижают точку росы под давлением до -40 °C (стандартно) или даже до -70 °C.
Конструкция: Состоят из двух колонн с адсорбентом, работающих попеременно: в одной происходит адсорбция влаги под давлением, в другой — регенерация адсорбента частью высушенного воздуха.

Ключевые преимущества оборудования:

Надежность: Проверенная временем конструкция обеспечивает быструю установку и простое сервисное обслуживание.
Управление: Современные контроллеры (например, RDC 2) позволяют точно отслеживать точку росы и интегрировать оборудование в системы мониторинга.
Экологичность: Использование озонобезопасных хладагентов (R134a, R407c, R513a) и материалов, пригодных для вторичной переработки.
