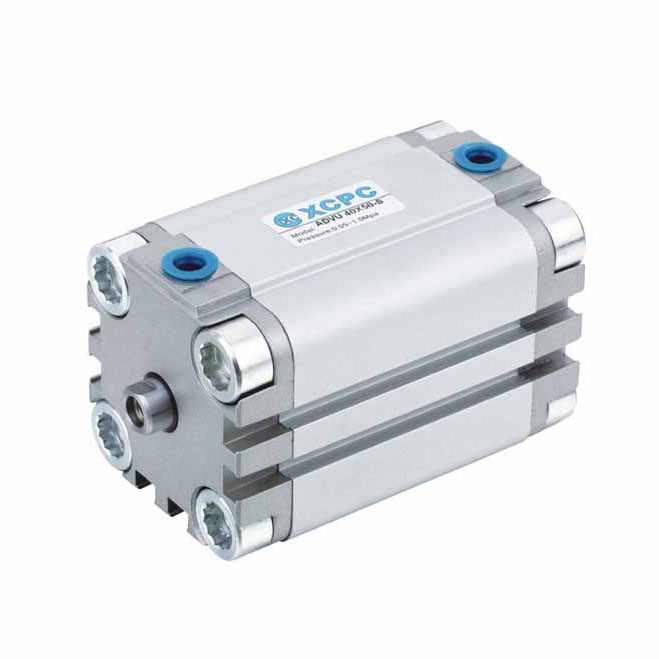

Компактный пневматический цилиндр ADVU-32X50-S-B
Компактный пневматический цилиндр ADVU-32X50-S-B: Мощь в ограниченном пространстве
ADVU-32X50-S-B — это компактный пневматический цилиндр двойного действия, разработанный специально для систем промышленной автоматизации с дефицитом монтажного пространства. Устройство соответствует международному стандарту ISO 6431, оснащено встроенным магнитным кольцом для детекции положения и наружной резьбой штока для удобства интеграции.
3
People watching this product now!
Описание
Технические характеристики ADVU-32X50-S-B
Модель сочетает в себе высокую энергоемкость и малые габариты. Основные эксплуатационные параметры согласно техническому каталогу XCPC приведены в таблице:
|
Параметр
|
Значение
|
|---|---|
|
Серия (Стандарт)
|
ADVU (ISO 6431)
|
|
Диаметр цилиндра (Bore)
|
32 мм
|
|
Ход штока (Stroke)
|
50 мм
|
|
Тип действия
|
Двойного действия (Double Action)
|
|
Рабочая среда
|
Фильтрованный сжатый воздух
|
|
Диапазон давления
|
0.1 – 1.0 МПа (1.0 – 10 кгс/см²)
|
|
Рабочая температура
|
-20°C … +80°C (без обледенения)
|
|
Магнитный код (S)
|
В комплекте (With Magnet)
|
|
Тип резьбы штока (B)
|
Наружная резьба (Outer Thread)
|
|
Размер присоединительного порта
|
G 1/8″
|
|
Резьба штока
|
M10x1.25
|
Преимущества и сильные стороны
Цилиндры серии ADVU от XCPC обладают рядом уникальных торговых предложений (УТП), выделяющих их на фоне конкурентов:
- Максимальная экономия пространства: Конструкция «Thin Type» позволяет существенно сократить длину корпуса по сравнению со стандартными цилиндрами ISO 15552, что критично для современных компактных станков.
- Прецизионная автоматизация (Индекс «S»): Наличие магнитного кольца позволяет использовать современные датчики положения (например, серии XC-31R или XC-21R), обеспечивая безупречную связь с контроллерами ПЛК.
- Универсальность монтажа (Индекс «B»): Наружная резьба штока M10x1.25 значительно расширяет возможности применения стандартных аксессуаров, таких как вилочные головки (Y-joint) или наконечники штока (Rod ends).
- Европейские стандарты качества: В производстве используются импортные уплотнения и магниты (Германия, Япония, Швейцария), а обработка гильзы производится на высокоточных CNC-центрах из США и Японии.
Сферы применения
Благодаря своей компактности и надежности, прибор незаменим в следующих отраслях:
- Электроника: сборка печатных плат и манипуляторы для мелких компонентов.
- Упаковочное оборудование: механизмы зажима, маркировки и обрезки пленки.
- Медицина и фармацевтика: лабораторные анализаторы и линии фасовки препаратов.
- Пищепром: толкатели и сортировочные узлы в условиях стесненного пространства.
Мнение эксперта: Виталий Болучевский «Как ведущий инженер, я часто рекомендую серию ADVU для проектов модернизации. Цилиндр ADVU-32X50-S-B — это образец стабильности. XCPC за свои 33 года на рынке отточила технологию анодирования алюминиевого корпуса, что в сочетании с температурным режимом до +80°C делает этот цилиндр отличным выбором для высоконагруженных линий автоматизации».
Оборудование XCPC соответствует международному стандарту управления качеством ISO 9001:2000, имеет сертификаты CE и признано ведущими аудиторскими компаниями Bureau Veritas и SGS.
FAQ: Часто задаваемые вопросы
1. Какие датчики положения лучше всего подходят для этой модели? Для серии ADVU с магнитным поршнем оптимально использовать компактные датчики серии XC-31R или XC-21R, которые легко крепятся в специальные пазы на корпусе цилиндра.
2. Можно ли эксплуатировать цилиндр при низких температурах? Да, согласно технической спецификации, нижний порог эксплуатации составляет -20°C, при условии отсутствия замерзания влаги в системе подготовки воздуха.
3. В чем преимущество наружной резьбы (код B) перед внутренней? Наружная резьба позволяет напрямую навинчивать аксессуары ISO-стандарта без использования переходников, что повышает жесткость соединения и надежность узла при осевых нагрузках.
