Характеристики

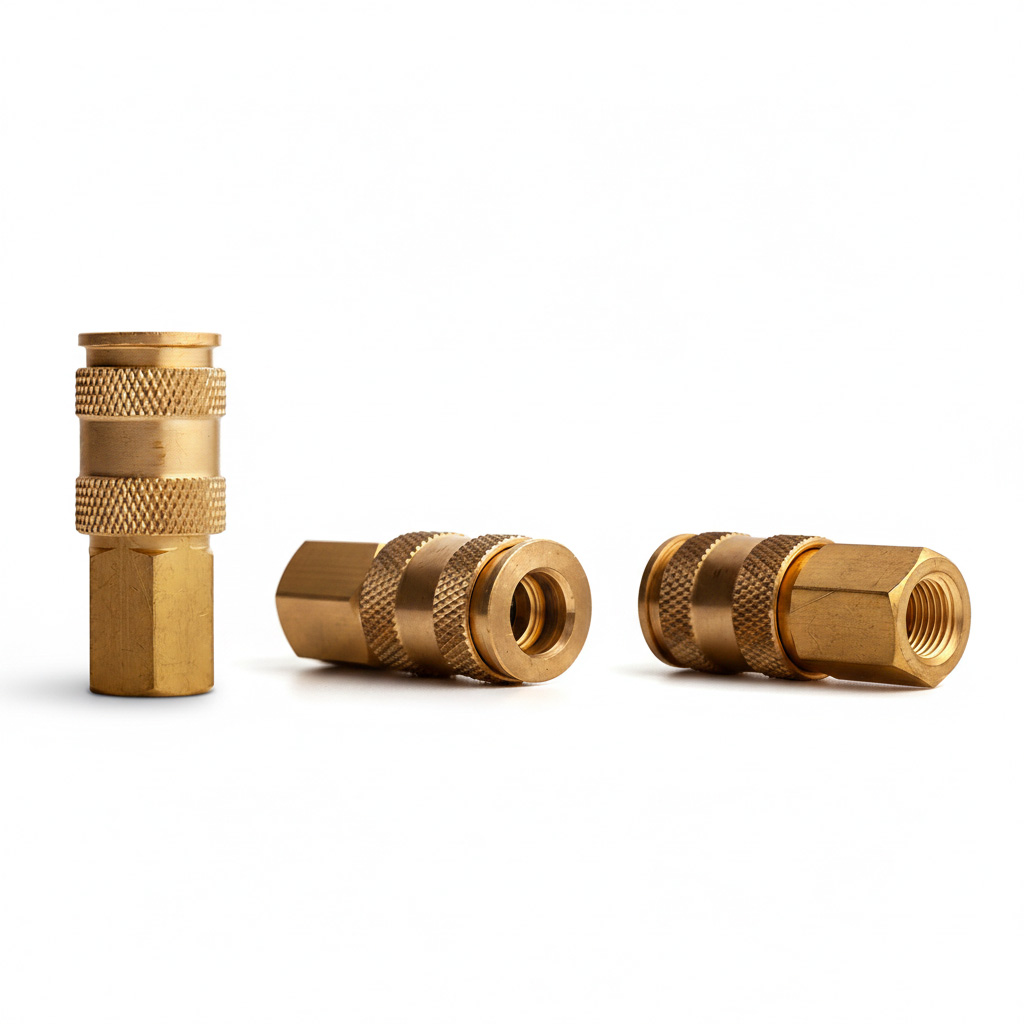

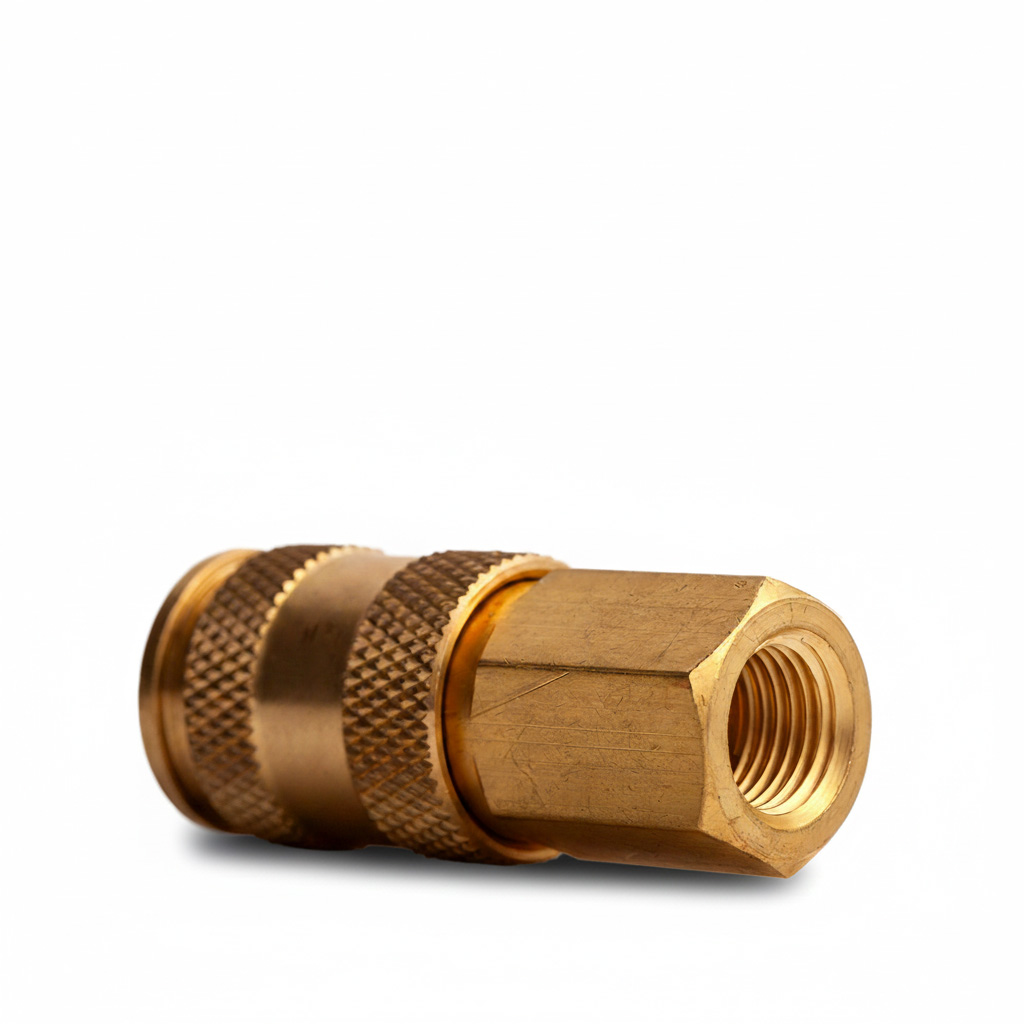

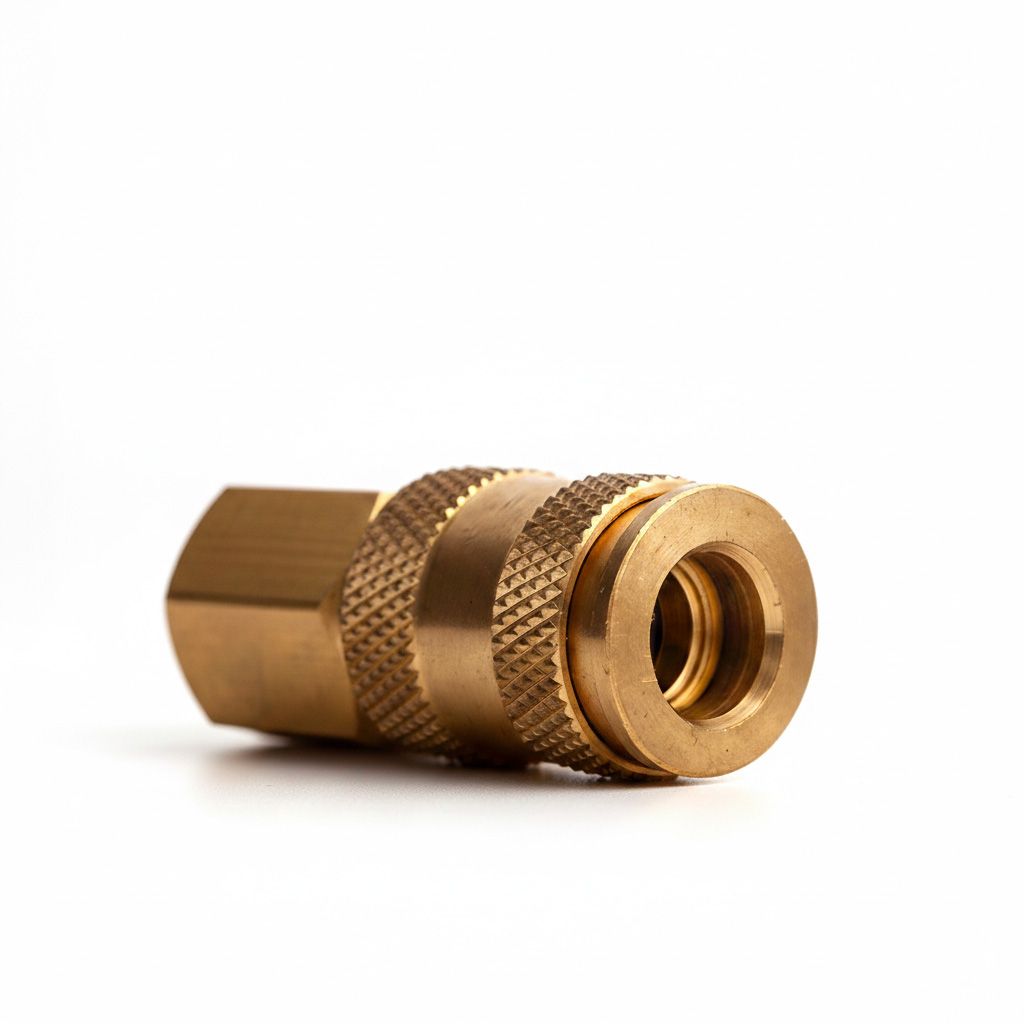

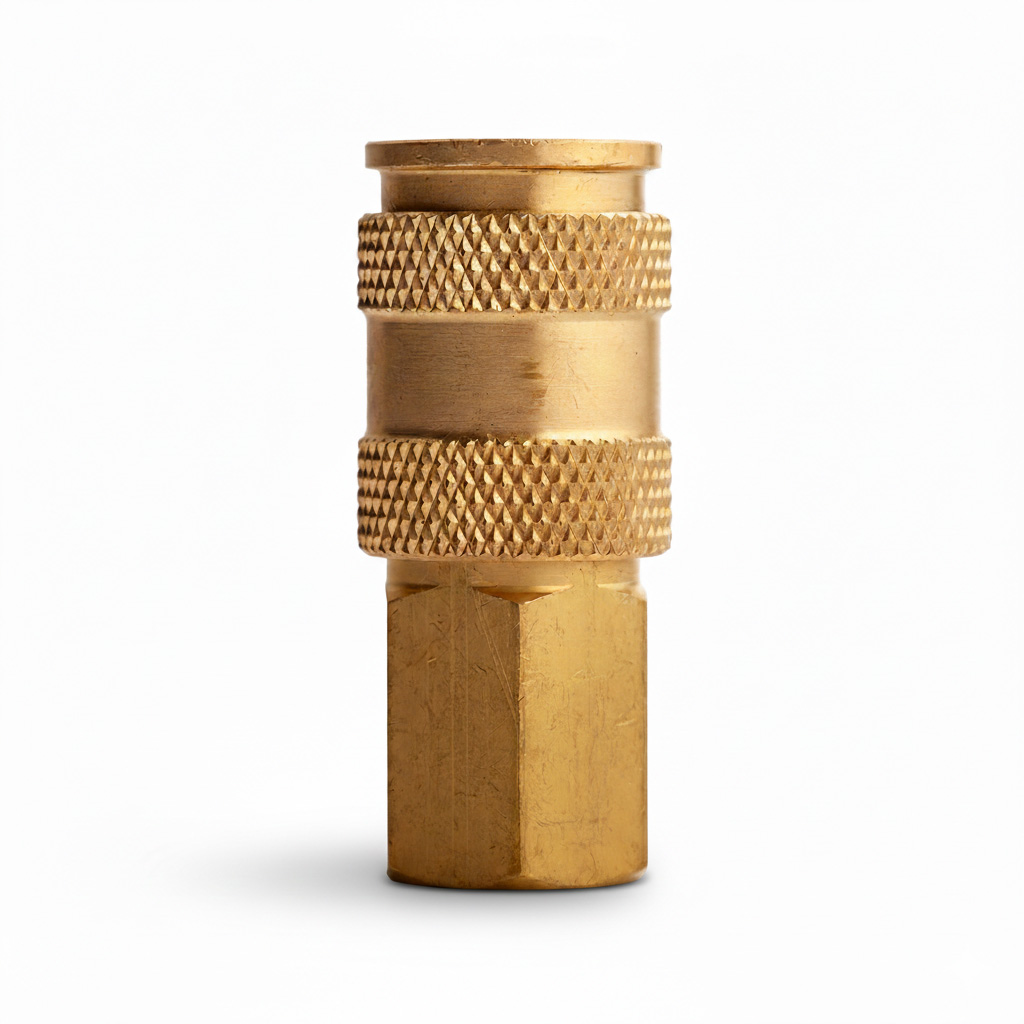

Тип устройства: Быстроразъемная муфта (Quick coupler) универсального типа.

• Тип соединения: 1/4″ внутренняя резьба (Female Thread).

• Материал: Латунь (Brass material).

• Максимальное рабочее давление: 300 PSI.

• Метод фиксации: Тип «одно касание» (Push-in one touch) — соединение происходит простым нажатием штекера в муфту.

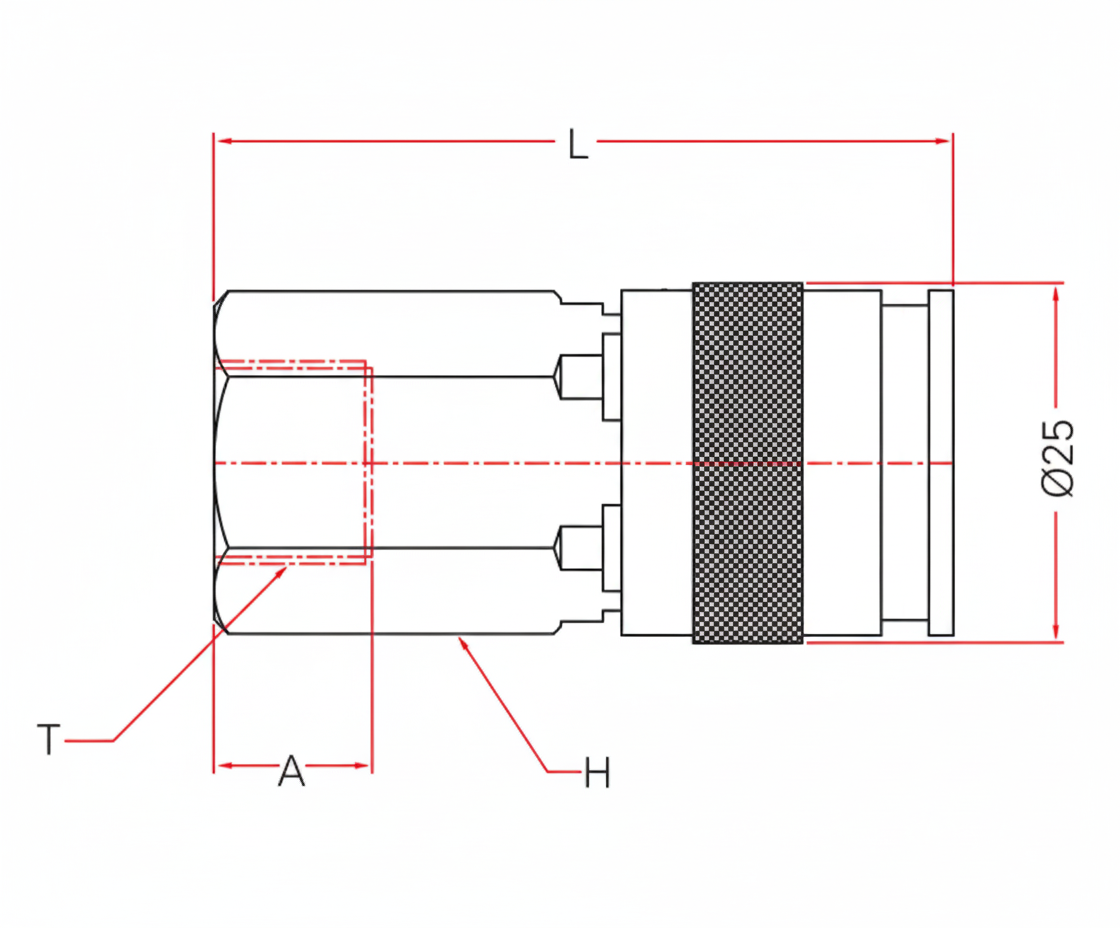

Технические размеры (мм):

• L (общая длина): 53,6 мм.

• H (HEX, размер под ключ): 19 мм.

• A (глубина резьбовой части): 11 мм.

• T (размер резьбы): 1/4 PT.

Особенности серии

Муфты серии UEC являются взаимозаменяемыми со штекерами серии OP (европейский рынок), а также сериями MP и AP (американский рынок). Конструкция корпуса обеспечивает высокую пропускную способность (massive flow) для размера 1/4″. Муфты этой системы широко используются как на европейском, так и на американском рынках.

• Высокая пропускная способность: Конструкция корпуса обеспечивает массивный поток воздуха (massive flow) для типоразмера 1/4″.

• Универсальность: Муфты серии UEC являются взаимозаменяемыми со штекерами европейского стандарта (серия OP), а также американских стандартов (серии MP и AP).

Муфты UEC с наружной резьбой (Male Thread)

Модель	Применение (Резьба)	L (мм)	H (HEX)	A (мм)	T (Резьба)	ØB (мм)
UEC20M	1/4″	55.5	19	11	1/4 PT	8
UEC30M	3/8″	57	19	12.5	3/8 PT	11
UEC40M	1/2″	53.8	21	14	1/2 PT	14

Муфты UEC с внутренней резьбой (Female Thread)

Модель	Применение (Резьба)	L (мм)	H (HEX)	A (мм)	T (Резьба)
UEC20F	1/4″	53.6	19	11	1/4 PT
UEC30F	3/8″	53.6	19	12.5	3/8 PT
UEC40F	1/2″	56	24	14	1/2 PT

Муфты UEC под шланг (Hose Barb / Елочка)

Модель	Внутр. диаметр шланга	L (мм)	ØT (мм)	ØB (мм)
UEC20H	1/4″	71.5	7	4
UEC25H	5/16″	71.5*	9	5.7
UEC30H	3/8″	71.5*	10.5	7
UEC40H	1/2″	71.5*	13.5	9.5

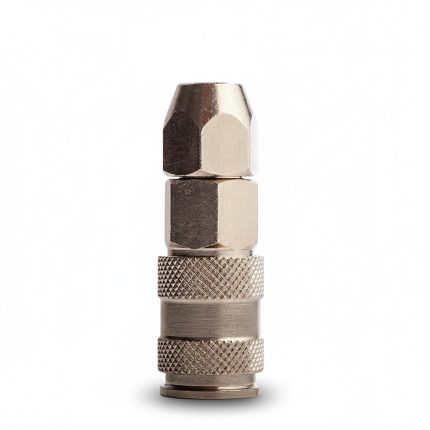

Муфты UEC для полиуретановой трубки (PU Tube)

Модель	Размер трубки (D*d)	L (мм)	T (HEX)	A (мм)	ØB (мм)
UEC20P	5мм * 8мм	58.6	14	13	4
UEC30P	6.5мм * 10мм	65	5/8″	18.5	5
UEC40P	8мм * 12мм	66.5	19	20	6.5

Если нужны штуцеры (plugs) под неё — ищите совместимые OP, MP, AP в размерах 5×8 мм.

Она предназначена для широкого применения в пневмосистемах: промышленность, автомобили, строительство, автосервисы и т.д. Позволяет подключать инструменты и шланги разных стандартов без переходников.

1/4 PT (Pipe Thread) — это обозначение конической трубной резьбы японского стандарта JIS (эквивалентна ISO R, Rc), используемой для герметичных соединений, часто в пневматических системах. Это не то же самое, что NPT (американский стандарт). Угол профиля резьбы PT составляет 55°, а конусность — 1:16.

Основные характеристики резьбы 1/4 PT:

Тип: Трубная коническая (конусная) резьба.
Номинальный размер: 1/4 дюйма.
Угол профиля: 55 градусов.
Применение: Соединение труб, фитингов, пневмоинструмента (например, в мини-масленках).
Совместимость: Часто путают с NPT (60°), но они не взаимозаменяемы из-за разного угла профиля и конусности.
